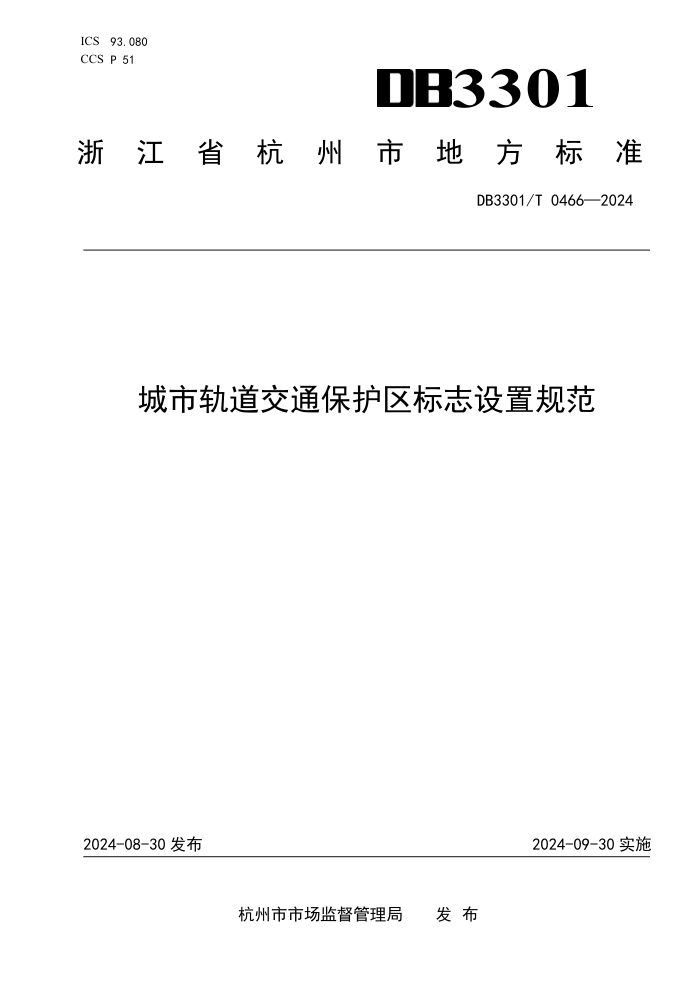

ICS 93.080 3301
CCS P 51
浙
江 省 杭 州 市 地 方 标 准
DB3301/T 0466—2024
城市轨道交通保护区标志设置规范
2024-08-30 发布
2024-09-30 实施
杭州市市场监督管理局 发 布
DB3301/T 0466—2024
目
次
前言 .................................................................................. II
1 范围 ................................................................................ 1
2 规范性引用文件 ...................................................................... 1
3 术语和定义 .......................................................................... 1
4 基本要求 ............................................................................ 1
5 标志牌 .............................................................................. 2
6 标志桩 .............................................................................. 3
7 公告牌 .............................................................................. 4
8 其他标志 ............................................................................ 6
9 标志管理与维护 ...................................................................... 6
附录 A（资料性） 标志牌示意图 ..........................................................7
附录 B（资料性） 标志桩示意图 ..........................................................9
附录 C（资料性） 公告牌示意图 .........................................................11
参考文献 .............................................................................. 14
I
DB3301/T 0466—2024
前
言
本文件按照GB/T 1.1—2020《标准化工作导则
起草。
第1部分：标准化文件的结构和起草规则》的规定
请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别这些专利的责任。
本文件由杭州市综合行政执法局提出、归口并组织实施。
本文件起草单位：杭州市地铁集团有限责任公司、杭州市轨道交通运行和公用事业保障中心、杭州
杭港地铁有限公司、杭州地铁运营有限公司、中国电建集团华东勘测设计研究院有限公司。
本文件主要起草人：闫瑞龙、羊逸君、苏凤阳、吴勇、张俊、葛金明、赵焕、牟彬辉、周贻洋、李
若飞、赵红领、张文涛、都亚茹、陈冠宇、傅罡、翁羽晖、田振兴、李昆、桂焱平、张雄健、周利伟、
郑晖、邓文明。
II
DB3301/T 0466—2024
城市轨道交通保护区标志设置规范
1
范围
本文件规定了城市轨道交通保护区标志设置的基本要求、标志牌、标志桩、公告牌、其他标志、标
志管理与维护等内容。
本文件适用于城市轨道交通保护区相关标志的设置。
2
规范性引用文件
下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件，
仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本（包括所有的修改单）适用于本
文件。
GB 2893
安全色
GB 5768.2
道路交通标志和标线
第2部分：道路交通标志
GB/T 18574—2008
城市轨道交通客运服务标志
3
术语和定义
下列术语和定义适用于本文件。
城市轨道交通保护区
urban rail transit protection area
为了确保城市轨道交通运营安全依法划定的予以特殊保护和管理的区域。
4
基本要求
标志设置应清晰、醒目、准确、完好，并与实际情况相符。
标志按类型分为标志牌、标志桩、公告牌和其他标志，具体分类见表 1。
表 1
城市轨道交通保护区标志分类
类型 类目
标志牌 轨道交通线路标志牌 地面标志牌 贴片式地面标志牌
暗埋式底地面标志牌
高架桥标志牌
电缆线路标志牌
标志桩 轨道交通线路标志桩
电缆线路标志桩
公告牌 轨道交通线路公告牌 范围公告牌
作业公告牌
1
DB3301/T 0466—2024
表1
城市轨道交通保护区标志分类（续）
类型 类目
公告牌 电缆线路公告牌
其他标志 粘贴式标志、喷涂式标志、文字辅助标志等
标志设置应符合 GB/T 18574—2008 中 4.6 的规定。
标志颜色的选用应符合 GB 2893 和 GB 5768.2 的相关规定。
标志中的图形符号、方向符号、文字等信息元素与其衬底色应有足够的对比度。
标志应具有防腐性、稳定性等，标志设置不应引起人体不适或影响人行车行交通。
标志应根据类型设置编号统一管理。
5
标志牌
一般规定
5.1.1
标志牌包括设置在城市轨道交通保护区及周边，具有提醒注意作用的图形标志。
5.1.2
标志设置方式为附着式，采用镶嵌、钉挂等方式将标志贴附在物体、地面。
5.1.3
地面标志牌沿轨道交通线路的安装间距宜不大于 50 m，上下行线对向交错布置，具体安装根据
现场实际情况与轨道交通线路标志桩综合考虑布置。
5.1.4
标志牌内容应包括轨道交通运营单位 LOGO 和联系电话等，可根据轨道交通运营单位要求设置二
维码。
轨道交通线路标志牌
5.2.1
地面标志牌
5.2.1.1
贴片式地面标志牌
贴片式地面标志牌设置要求：
a)
位置及安装要求：
1)
应设置于轨道交通线路上方城市街道、人行道、马路等硬质路面；
2)
安装时应在硬质路面打孔，采用防盗螺丝固定，标志牌表面距离数字采用钢印二次处理。
b)
材质及尺寸要求：
1)
材质应选用 304 不锈钢材料；
2)
尺寸应选用 100 mm× 70 mm 的椭圆形，厚度不小于 2 mm；
3)
文字信息应采用电解腐蚀工艺，凹形字体，刻字深度不应小于 0.2 mm。
c)
内容要求：
1)
应标示线路走向并印有“向左（右）XX 米地铁保护区”和“严禁擅自开挖”字样，距离
数字和编号采用钢印二次处理；
2)
符合本文件 5.1.4 的要求。
d)
贴片式地面标志牌的示意图见图 A.1。
5.2.1.2
暗埋式地面标志牌
暗埋式地面标志牌设置要求：
a)
位置及安装要求：
2
DB3301/T 0466—2024
1) 宜设于保护区范围内的路牙、水泥地面等硬化场地；
2) 宜将标志牌镶入地面开孔后进行固定，安装完成后牌面应与地面齐平且内容清晰可见。
b) 材质及尺寸要求：
1) 材质宜选用高强度玻璃纤维树脂等耐腐蚀耐燃材料；
2) 尺寸选用整体呈圆柱形，牌面直径 104 mm，厚度不小于 50 mm；
3) 黄底黑字，凹形字体，刻字深度不应小于 2 mm。
c) 内容要求：
1) 应标示“XXXX 安全保护区”等字样；
2) 符合本文件 5.1.4 的要求。
d) 暗埋式地面标志牌的示意图见图 A.2。
5.2.2 高架桥标志牌
5.2.2.1 位置及安装要求：
a) 宜设于轨道交通高架桥桥墩主体外侧，安装高度底边距地 1.4 m；
b) 宜采用不锈钢沉头螺栓固定，螺丝固定后牌面应与地面平齐；
c) 安装间距应不大于 3 个桥墩的距离。
5.2.2.2 材质及尺寸要求：
a) 材质宜选用加工后的玻璃钢等耐腐蚀耐燃材料；
b) 尺寸宜选用 500 mm× 300 mm 的矩形，厚度不小于 2.5 mm。
5.2.2.3 内容要求：
a) 应标示线路走向并印有“向左（右）XX 米地铁保护区”字样；
b) 符合本文件 5.1.4 的要求。
5.2.2.4 高架桥标志牌的示意图见图 A.3。
电缆线路标志牌
5.3.1
位置及安装要求：
a)
应设置于主变电所外线电缆的电缆井的井盖上，每个电缆井至少应设置 1 个电缆线路标志牌，
采用膨胀螺栓嵌入盖板；
b)
除井盖设置保护标志外，在铺设电缆线路（高压/超高压输电）的正上方设置电缆线路标志牌，
可根据现场实际调整，确保不影响各种通道通行。
5.3.2 材质及尺寸要求：
a) 选用不易燃、耐腐蚀、不易变形的材料；
b) 尺寸选用 100 mm× 70 mm 的椭圆形，厚度不小于 2 mm；
c) 标志牌表面文字信息宜根据不同的标志牌材质采用对应耐腐蚀的工艺。
5.3.3 内容要求：
a) 应标示线路名称并印有“电缆通道 禁止开挖”字样；
b) 符合本文件 5.1.4 的要求。
5.3.4 电缆线路标志牌的示意图见图 A.4。
6 标志桩
一般规定
3
DB3301/T 0466—2024
6.1.1
标志桩包括设置在城市轨道交通保护区及周边，具有警示作用的柱状标志。
6.1.2
标志设置方式为落地式，采用将标志桩埋入土体压实的方式使标志矗立在地面。
6.1.3
标志桩内容应包括轨道交通运营单位 LOGO 和联系电话等。
轨道交通线路标志桩
6.2.1
位置及安装要求：
a)
设置于轨道交通线路上方绿化带或空旷地域；
b)
线路沿线安装间距宜不大于 100 m，上下行线对向交错布置。具体安装根据现场实际情况与
地面标志牌综合考虑布置；
c)
安装标志桩时，上部 800 mm 露出地面，下部 400 mm 埋入土体压实。
6.2.2
材质及尺寸要求：
a)
顶部设置 150 mm× 150 mm× 80 mm 的玻璃钢防护外壳，下部为 150 mm× 150 mm× 1200 mm
的烤漆刻字玻璃钢桩体；
b)
桩体由玻璃钢复合材料制成，并添加阻燃剂，高温挤压而成，标准轴向拉伸强度不小于 250 Mpa，
标准轴向弯曲不小于 300 Mpa；
c)
阻燃氧指数不小于 28%；
d)
色饱和等级达 3 级以上；
e)
表面字体应采用刻字工艺，刻字深度不小于 1 mm。
6.2.3
内容要求：
a)
顶部：玻璃钢防护外壳应红底白字，标示线路走向并印有“向左（右）XX 米地铁保护区”字
样，距离数字采用钢印二次处理；顶部四周附有联系电话；
b)
下部：桩体四周印有轨道交通运营单位 LOGO，桩体四面分别印有“地铁保护区”“严禁擅自
开挖”“规范施工报备”“打击非法开挖”字样。
6.2.4
轨道交通线路标志桩的示意图见图 B.1。
电缆线路标志桩
6.3.1
位置及安装要求：
a)
设置于主变电所外线电缆沿线保护区；
b)
安装间距不大于 100 m，具体安装根据现场实际情况与电缆线路公告牌综合考虑布置；
c)
上部 600 mm 露出地面，下部 600 mm 埋入土体压实。
6.3.2
材质及尺寸要求同 6.2.2 条。
6.3.3
内容要求：
a)
顶部：外壳应指明电压等级和管线方向，顶部两侧附有联系电话；
b)
下部：桩体四周印有轨道交通运营单位 LOGO，桩体中间印有“禁止开挖下有电缆”和“110
（35） kV 高压电缆”字样，两侧对称。
6.3.4 电缆线路标志桩的示意图见图 B.2。
7 公告牌
一般规定
7.1.1
公告牌包括设置在城市轨道交通保护区及周边，具有提醒注意及警示作用的立式公告标志。
7.1.2
标志设置方式为落地式，采用将公告牌立柱埋入土体压实的方式使标志矗立在地面。
4
DB3301/T 0466—2024
7.1.3
公告牌底部应设置基础，基础采用的混凝土强度等级不应小于 C 20。
7.1.4
公告牌内容应包括轨道交通运营单位 LOGO 和联系电话等内容，可根据轨道交通运营单位要求设
置二维码。
轨道交通线路公告牌
7.2.1
范围公告牌
范围公告牌设置要求：
a)
位置及安装要求：
1)
宜设置于轨道交通出入口，确保不应阻拦或影响各种通道通行；
2)
安装公告牌时，上部 1300 mm 露出地面，下部 700 mm 埋入土体，牌面与立柱使用不锈
钢螺栓连接固定。
b)
材质及尺寸要求：
1)
牌面为尺寸 850 mm× 560 mm 的矩形，厚度 80 mm，宜选用耐腐蚀、不易燃、强度高且
安全耐用的材料，如高强度玻璃纤维树脂材料等；
2)
立柱尺寸 80 mm× 80 mm× 2000 mm，材料宜选用不锈钢方管材料。
c)
内容要求：
1)
应标示“图中红线标识区域为轨道交通保护区，区域内严禁擅自施工，所有工程活动须
征求（轨道交通运营单位全称）意见并办理合法手续后方可施工”等字样；
2)
符合本文件 7.1.4 的要求。
d)
范围公告牌的示意图见图 C.1。
7.2.2
作业公告牌
作业公告牌设置要求：
a)
位置及安装要求：
1)
宜设置于区间隧道保护区江河两岸及其他空旷地带的非硬化区域，根据现场实际情况而
定；
2)
安装公告牌时，上部 2100 mm 露出地面，下部 600 mm 埋入土体，牌面与立柱使用不锈
钢螺栓连接固定。
b)
材质及尺寸要求：
1)
牌面为尺寸 700 mm× 1000 mm 的矩形，厚度 70 mm，宜选用耐腐蚀、不易燃、强度高且
安全耐用的材料，如双面铝板等；
2)
立柱尺寸Ф 75 mm× 2700 mm，材料宜选用不锈钢圆管等材料。
c)
内容要求：
1)
应标示《杭州市城市轨道交通管理条例》第二十七条内容，宜采用红底白字；
2)
符合本文件 7.1.4 的要求。
d)
作业公告牌的示意图见图 C.2。
电缆线路公告牌
7.3.1
位置及安装要求：
a)
设置于主变电所外线电缆井及外线电缆沿线保护区；
b)
安装间距不大于 100 m，具体安装根据现场实际情况与电缆线路标志桩综合考虑布置；
c)
基础设置不小于 600 mm 埋入土体压实，上部标识下沿距离地表不小于 1200 mm。
5
DB3301/T 0466—2024
7.3.2
材质及尺寸要求：
a)
牌面材质宜选用正三角形，高度 785 mm，材料宜选用耐腐蚀、不易燃、强度高且安全耐用的
板材；
b) 下牌面选用尺寸 900 mm× 300 mm 的矩形，铝板厚度 1.35 mm；
c) 支柱尺寸Ф 75 mm× 2700 mm，材料宜选用不锈钢圆管等材料。
7.3.3 内容要求：
a) 宜包括示意图、走向标示线、电压等级，标示“下有电缆 严禁开挖”等字样；
b) 符合本文件 7.1.4 的要求。
7.3.4 电缆线路警示公告牌的示意图见图 C.3。
8 其他标志
其他标志包括在城市轨道交通保护区及周边，具有提醒注意或警示作用且不属于标志牌、标志桩、
公告牌的标志。
其他标志设置方式包括但不限于粘贴式标志、喷涂式标志、文字辅助标志等。
其他标志应符合本文件第 4 章的要求。
9
标志管理与维护
标志管理
9.1.1
应由巡查人员对轨道交通保护区标志牌、标志桩、公告牌进行巡查。
9.1.2
标志巡查每月应不少于 1 次。
9.1.3
巡查时宜填写标志台账，相关巡查记录应归档并妥善保存。
9.1.4
当发现有损坏标志的行为，应制止并要求相关责任单位或者个人采取措施消除妨害。
标志维护
9.2.1
对已安装的标志应进行分类编号并登记归档。
9.2.2
保护区标志由城市轨道交通建设单位、运营单位设置与维护，任何单位和个人不应移动或损毁。
9.2.3
标志应保持颜色鲜明、清晰、持久，对于缺失、破损、变形、褪色和图形符号脱落的标志，应
及时修整或更换。
6
DB3301/T 0466—2024
附 录 A
（资料性）
标志牌示意图
A.1 轨道交通线路标志牌
A.1.1 地面标志牌
A.1.1.1 贴片式地面标志牌
贴片式地面标志牌示意图见图 A.1。尺寸 100 mm× 70 mm，表面文字信息及 LOGO 为红黑双色。CMYK
颜色标准：红色（C0，M100，Y100，K0），黑色（C0，M0，Y0，K100），LOGO 按杭州地铁标准色。
图 A.1 贴片式地面标志牌示意图
A.1.1.2
暗埋式地面标志牌
暗埋式地面标志牌示意图见图A.2。尺寸 104 mm× 90 mm，表面文字信息及LOGO为红黑双色。CMYK
颜色标准：红色（C0，M100，Y100，K0），黑色（C0，M0，Y0，K100），黄色（C0，M20，Y100，K0），
LOGO按杭州地铁标准色。
图 A.2 暗埋式地面标志牌示意图
A.1.2
高架桥标志牌
7
DB3301/T 0466—2024
高架桥标志牌示意图见图A.3。尺寸 500 mm× 300 mm，表面文字信息为白色。CMYK颜色标准：红
色（C0，M100，Y100，K0），白色（C0，M0，Y0，K0）。
图 A.3 高架桥标志牌示意图
A.2
电缆线路标志牌
电缆线路标志牌示意图见图A.4。尺寸 100 mm× 70 mm，表面文字信息及LOGO为红黑双色。CMYK
颜色标准：红色（C0，M100，Y100，K0），黑色（C0，M0，Y0，K100），LOGO按杭州地铁标准色。
图 A.4 电缆线路标志牌示意图
8
DB3301/T 0466—2024
附 录 B
（资料性）
标志桩示意图
B.1
轨道交通线路标志桩
轨道交通线路标志桩示意图见图B.1。尺寸 150 mm× 150 mm× 1200 mm，表面文字信息及LOGO为
红、黑、白色。CMYK颜色标准：红色（C0，M100，Y100，K0），黑色（C0，M0，Y0，K100），白色（C0，
M0，Y0，K0），LOGO按杭州地铁标准色。
图 B.1 轨道交通线路标志桩示意图
9
DB3301/T 0466—2024
B.2
电缆线路标志桩
电缆线路标志桩示意图见图B.2。尺寸 150 mm× 150 mm× 1200 mm，表面文字信息及LOGO为红、
黑、白色。CMYK颜色标准：红色（C0，M100，Y100，K0），黑色（C0，M0，Y0，K100），白色（C0，M0，
Y0，K0），LOGO按杭州地铁标准色。
图 B.2 电缆线路标志桩示意图
10
DB3301/T 0466—2024
附 录 C
（资料性）
公告牌示意图
C.1
轨道交通线路公告牌
C.1.1
范围公告牌
范围公告牌示意图见图C.1。尺寸牌面 850 mm× 560 mm，立柱 80 mm× 80 mm× 2000 mm，表面
文字信息及LOGO为红黑双色。CMYK颜色标准：红色（C0，M100，Y100，K0），黑色（C0，M0，Y0，K100），
黄色（C0，M20，Y100，K0 ），LOGO按杭州地铁标准色。
图 C.1 范围公告牌示意图
11
DB3301/T 0466—2024
C.1.2
作业公告牌
作业公告牌示意图见图C.2。尺寸牌面 1000 mm× 700 mm，立柱Ф 75 mm× 2700 mm，表面文字信
息及LOGO为白色。CMYK颜色标准：红色（C0，M100，Y100，K0），白色（C0，M0，Y0，K0），LOGO白色。
图 C.2 作业公告牌示意图
12
DB3301/T 0466—2024
C.2
电缆线路公告牌
电缆线路公告牌示意图见图C.3。上牌面尺寸等边三角铝板折边，高度 785 mm，下牌面尺寸 900 mm
× 300 mm，支架单立柱，尺寸Ф 75 mm× 2700 mm，表面文字信息及LOGO为红黑双色。CMYK颜色标准：
黄色（C0，M0，Y100，K0），红色（C0，M100，Y100，K0），白色（C0，M0，Y0，K0），LOGO按杭州地
铁标准色。
图 C.3 电缆线路公告牌示意图
13
DB3301/T 0466—2024
参 考 文 献
[1] 《杭州市城市轨道交通管理条例》（杭州市第十三届人民代表大会常务委员会公告第18号）
