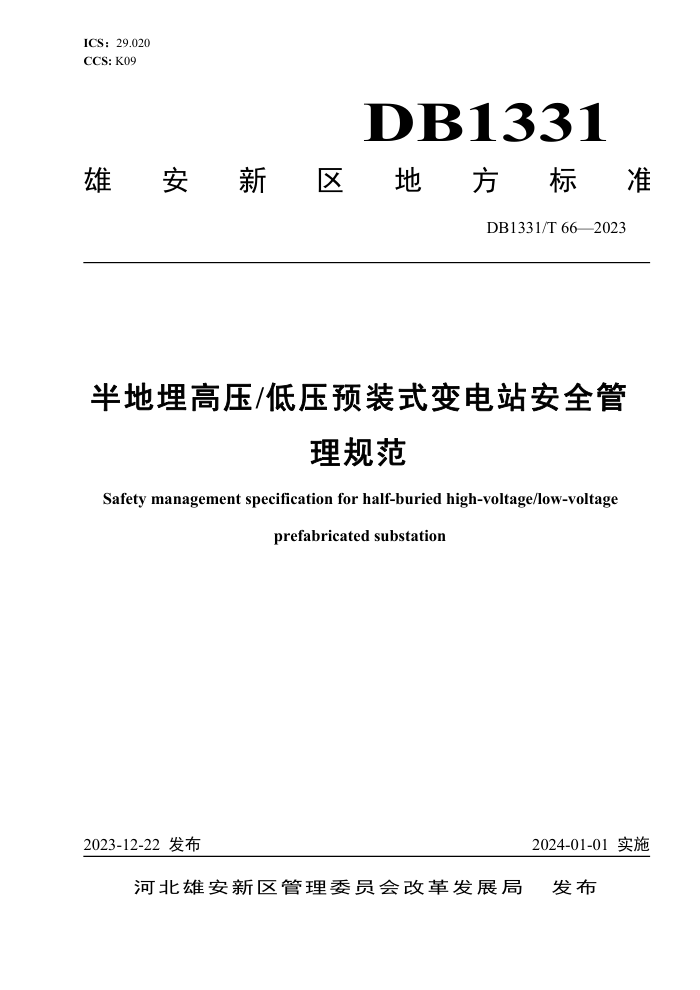

ICS：29.020
、
CCS: K09
DB1331
雄 安 新 区 地 方 标 准
DB1331/T 66—2023
半地埋高压/低压预装式变电站安全管
理规范
Safety management specification for half-buried high-voltage/low-voltage
prefabricated substation
2023-12-22 发布
2024-01-01 实施
河北雄安新区管理委员会改革发展局 发布
I
前
言
本标准由河北雄安新区管理委员会改革发展局等发起，组织部分电力设计、设备以及运维管理等方
面的有关专家，经深入调查研究和广泛听取意见的基础上，综合参考电力企业和部分电力用户的相关管
理规章及运行管理经验、完成本标准的编制。
本标准为半地埋高压/低压预装式变电站的安全运行管理模式、管理职能、现场运行操作行为以及
与供电企业运行管理的协调提供了参照依据。本标准的编制与运用，将有助于提高半地埋高压/低压预
装式变电站的安全运行管理水平，促进用户配电系统和供电企业公用电网的安全供配电。请注意本标准
的某些内容可能涉及专利。本标准的发布机构不承担识别这些专利的责任。
本标准由河北雄安新区管理委员会改革发展局提出并组织实施。
主编单位：国网雄安综合能源服务有限公司
中国能源建设集团天津电力设计院有限公司。
参编单位：国网河北省电力有限公司雄安新区供电公司
山东电工电气集团有限公司。
主要起草人：李津、李唐、张坤、葛则锟、陈超、郭家赫、李壮、孟盼、郭晶、马涛、
郭天鸿、董杰、曹勇、展振亮、
主要审查人员：马瑞、杨蕾、闫红华、董清、吴杨
II
目
录
前
言................................................................................................................................................................... II
1
范围................................................................................................................................................................... 1
2
规范性引用文件...............................................................................................................................................2
3
术语与定义....................................................................................................................................................... 4
4
总的要求........................................................................................................................................................... 6
5
技术要求........................................................................................................................................................... 7
5.1
基本参数要求.......................................................................................................................................7
5.2
正常工作条件.......................................................................................................................................7
5.3
预制式地下变压器基舱.......................................................................................................................7
5.4
地下式变压器.......................................................................................................................................8
5.5
预装式户外箱体...................................................................................................................................8
5.6
高、低压开关设备...............................................................................................................................8
5.7
无功补偿...............................................................................................................................................9
6
运维管理模式及资质要求.............................................................................................................................10
6.1
运维管理模式.....................................................................................................................................10
6.2
半地埋高压/低压预装式变电站运维单位的资质.......................................................................... 10
6.3
运维人员资质.....................................................................................................................................10
6.4
运维人员配置标准.............................................................................................................................10
6.5
工作票.................................................................................................................................................10
7
安全管理......................................................................................................................................................... 12
7.1
防雷.....................................................................................................................................................12
7.2
接地.....................................................................................................................................................12
7.3
接地装置的敷设.................................................................................................................................12
7.4
预制式地下变压器基舱接地.............................................................................................................12
7.5
防护等级.............................................................................................................................................12
7.6
安装设备的检查.................................................................................................................................12
7.7
安装准备.............................................................................................................................................13
7.8
开箱和起吊.........................................................................................................................................13
7.9
设备安装与连接.................................................................................................................................13
8
运维管理......................................................................................................................................................... 14
8.1
设备管理.............................................................................................................................................14
8.2
巡视检查.............................................................................................................................................14
8.3
设备维护.............................................................................................................................................15
8.4
缺陷管理.............................................................................................................................................15
III
8.5
检修要求.............................................................................................................................................15
8.6
电气试验.............................................................................................................................................16
8.7
继电保护.............................................................................................................................................16
9 事故应急管理...................................................................................................................................................17
9.1
电力事故处理.....................................................................................................................................17
9.2
应急预案和应急演练.........................................................................................................................17
9.3
应急保障.............................................................................................................................................17
IV
1
范围
本标准适用于雄安新区新建、扩建和改建市政工程中电压等级为10kV及以下，额定频率为50Hz，额
定容量为160~1000kVA的半地埋高压/低压预装式变电站。
本标准规定了雄安新区受电电压为10kV及以下电力用户的半地埋高压/低压预装式变电站的运维、
安全、事故应急等管理方面的要求。
1
2
规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅所注日期的版本适用于本文
件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T 3906
3.6kV~40.5kV交流金属封闭开关设备和控制设备
GB/T 4208
外壳的防护等级(IP代码)
GB/T 6451
《油浸式电力变压器技术参数和要求》
GB/T 11022
高压开关设备和控制设备标准的共用技术要求
GB/T 17467
高压低压预装式变电站
GB/T 50062
电力装置的继电保护和自动装置设计规范
GB/T 14285
继电保护和安全自动装置技术规程
GB/T 31989
高压电力用户用电安全
GB/T 50065
交流电气装置的接地设计规范
GB/T 32893
10kV及以上电力用户变电站运行管理规范
GB/T 1094.1
电力变压器
第1部分：总则
GB/T 1094.2
电力变压器
第2部分：温升
GB/T 1094.3
电力变压器
第3部分：绝缘水平、绝缘试验和外绝缘空气间隙
GB/T 1094.4
电力变压器
第4部分：电力变压器和电抗器雷电冲击和操作冲击试验导则
GB/T 1094.5
电力变压器
第5部分：承受短路的能力
GB/T 1094.7
电力变压器
第7部分：油浸式电力变压器负载导则
GB/T 1094.10
电力变压器
第10部分：声级测定
GB/T 1094.11
电力变压器
第11部分：干式变压器
GB/T 1094.12
电力变压器
第12部分：干式电力变压器负载导则
GB/T 1408.1
绝缘材料电气强度试验方法第1部分:工频下试验
GB/T 7251.1
低压成套开关设备和控制设备第1部分:型式试验和部分型式试验成套设备
GB/T 26218.1
污秽条件下使用的高压绝缘子的选择和尺寸确定 第一部分:定义、信息和一般原则
GB/T 2900.20
电工术语高压开关设备
GB/T 14048.1
低压开关设备和控制设备第1部分:总则
GB/T 17627.1
低压设备的高电压试验技术第一部分:定义和试验要求
GB 26860
电力安全工作规程发电厂和变电站电气部分
GB 50052
供配电系统设计规范
GB 50108
地下工程防水技术规范
GB 50204
混凝土结构工程施工质量验收规范
GB 50150
电气装置安装工程 电气设备交接试验标准
GB 51348
《民用建筑电气设计标准》
GB 7000.1
灯具 第一部分：一般要求与试验
GB/T 29328
重要电力用户供电电源及自备应急电源配置技术规范
DL/T 448
《电能计量装置技术管理规定》
DL/T 596
《电力设备预防性试验规程》
DL/T 620
《交流电气装置的过电压保护和绝缘配合》
DL/T 448
电能计量装置技术管理规程
DL/T 587
继电保护和安全自动装置运行管理规程
2
DL/T 969 变电站运行导则
DL/T 995 继电保护和电网安全自动装置检验规程
DL/T 5202 电能量计量系统设计技术规程
DL/T 5222 导体与电器选择设计规程
JB/T 10544 地下式变压器
DB 13/T 5614 变配电室安全管理规范
DB 1331/T 030-2022 雄安新区变配电站规划设计规范
3
3
术语与定义
GB/T 17467和JB/T 10544界定的以及下列术语和定义适用于本文件。
3.1 半地埋高压/低压预装式变电站
half-buried high-voltage/low-voltage prefabricated substation
一种由地下式电力变压器、景观型预装式户外箱体和预制式地下变压器基舱组成，在工厂预先装配
完成的成套设备。
3.2 地下式电力变压器 underground power transformer
一种可安装在预制式地下变压器基舱内的配电变压器。
3.3 预制式地下变压器基舱 prefabricated underground transformer base compartment
一种用于直埋地下，放置地下式电力变压器的预制箱体。
3.4 半地埋高压/低压预装式变电站户外箱体 half-buried high-voltage/low-voltage prefabricated
substation outdoor box body
一种具有景观功能的预装式户外开关柜箱体，箱体内部可安装高、低压开关柜、控制柜。
3.5 运维单位
operation and maintenance unit
负责半地埋高压/低压预装式变电站日常运行、设备检修、试验、继保校验、维护等工作的单位。
3.6 五防
five prevention
高压电器设备防止五类误操作的功能。
注 1：又称“五防闭锁”或“五防联锁”。
注 2：五防包括:
1）防止误分、误合断路器；
2）防止带负荷分、合隔离开关；
3）防止带电装设（合）接地线（接地开关）；
4）防止带接地线（接地开关）合断路器（隔离开关）；
5）防止误入带电间隔；
3.7 一般缺陷
general defect
对设备未构成严重威胁，可在日常维修或计划检修中消除的缺陷。
3.8 严重缺陷
serious defect
对设备安全构成重要威胁，可短期内运行并采取措施或消除的缺陷。
3.9 危急缺陷
emergency defect
直接威胁安全运行，应立即消除或采取措施的缺陷。
3.10 电能计量装置 electric energy metering device
由各种类型的电能表或与计量用电压、电流互感器（或专用二次绕组）及其二次回路相连接组成的
用于计量电能的装置，包括电能计量柜（箱、屏）。
4
3.11 电力负荷管理终端装置
power load management terminal device
电力负荷管理终端装置是完成对用户侧实时用电数据、计量工况和事件等数据采集，并及时向系统
主站传送采集的数据和信息，以及能接收和执行主站的设置或控制命令的设备。
3.12 用户电力事故
custom power accident
在用户产权电气设备范围内发生的人身、设备、电网安全事故。
3.13 事故预想
accident anticipation
不同原因造成的用户配电系统全部或部分停电事故的设想。
5
4
总的要求
高起点、高标准规划建设雄安新区，创造“雄安质量”，是党中央、国务院对雄安新区的明确要求。
本标准的编制，围绕安全高效的能源供应体系，以弥补行业空白、指导用户将精益化安全管理贯穿于设
备全生命周期，助力雄安新区安全运营、绿色低碳、智能高效、协同发展，打造国际一流的城市能源系
统典范。
半地埋高压/低压预装式变电站景观融合度较高，具备一定时间内的防水、防洪涝功能，广泛应用
于雄安新区各新建重点片区、组团市政道干路、支路、街巷路、公园、体育馆等，是路灯照明、交通信
号指示及其他道路信息监控采集的重要电源保障。设备安全、可靠、经济运行是城市健康运营的重要组
成部分，在雄安新区开展电力安全管理规范编制工作，可有效规范配电设备运维管理，降低设备事故率，
提高供电可靠性，提升雄安新区用户安全用电和景观化管理水平。
6
5.1 基本参数要求 5 技术要求
额定频率：50Hz
高压侧额定电压：10kV
低压侧额定电压：0.4kV
高压侧设备最高电压：12kV
5.2
正常工作条件
5.2.1 抗震设防烈度：≥6度，＜9度。
5.2.2 使用环境温度。
5.2.2.1 设备正常使用的环境温度不宜超过40℃，且在24h内测得的温度平均值不宜超过35℃。（设
备在高于以上环境温度条件中运用时，应考虑降容运行或进行机械排风）周围空气最低温度不应低于
-25℃。
5.2.2.2 应考虑温度的急剧变化，可承受1000 W/m
2的阳光辐射，当超过此限制时可采取加盖屋顶、
强迫通风等防护措施。
5.2.3 海拔高度不超过2000m。
5.2.4 污秽度等级不得超过国家标准 《污秽条件下使用的高压绝缘子的选择和尺寸确定 第1部分：定
义、信息和一般原则》GB/T 26218.1中现场污秽度d级。
5.2.5 覆冰厚度：范围为1mm～20mm。
5.2.6 应当考虑凝露和降水的影响。
5.2.7 地下设备防护等级IP68，地上设备防护等级IP33D。
5.2.8 基舱和箱体外表面应做防腐处理，应符合《高压/低压预装式变电站》GB/T 17467中第6.104.3
条所述条件，以延长使用寿命。
5.2.9 基础抬高至设计地面以上200mm，基础外包采用灰色真石漆涂层，防止极端降雨等天气导致半地
埋高压/低压预装式变电站进水。
5.2.10 根据工程实际需要，地埋变可增加箱变设备、环境监测、数据采集及传输的相关功能，便于运
维掌握设备运行状态。
5.2.11 安装气候要求。
5.2.11.1 雷雨、风雪、冰雹时不应进行安装。
5.2.11.2 风力大于或等于7级时不应进行安装。
5.3
预制式地下变压器基舱
5.3.1 预制式地下变压器基舱由金属框架上盖和全金属箱体两部分组成，应与地下式变压器整体装配完
毕后出厂。
5.3.2 预制式地下变压器基舱箱体应为全密封防水设计，基舱顶部应提前预留通道等条件，以满足与城
市电网相适应的进出线需求。预制式地下变压器基舱底部应无渗漏，具备变压器泄露油储存功能。
5.3.3 预制式地下变压器基舱内应安装高、低压抱箍式电缆支架，便于电缆安装固定。
5.3.4 预制式地下变压器基舱盖板上设置检修孔，检修孔支撑构件采用液压支撑定位，并设置防水隐藏
式门锁，外侧应具有“高压危险”警示标志或符号。
5.3.5 预制式地下变压器基舱与顶盖之间应采用螺栓连接密封处理，顶盖操作平台可拆卸，满足地下式
变压器吊装需求。
7
5.3.6 预制式地下变压器基舱底板应设置集水槽，并应设置自动排水系统、水位传感器和控制系统，具
有自动感应排水、手动开启或关闭排水系统的功能。排水出口宜在室外地坪以下，可方便后期运维根据
现场条件外接水管，将存水排至就近排水管道、绿化带或接入市政排水，并加装逆止阀。排水口应加装
防小动物措施。
5.3.7 预制式地下变压器基舱内应具备防水功能，方便检修，防护等级应达到IP68。
5.3.8 预装式户外箱体与预制式地下变压器基舱的连接底座之间应设置通风口，通风口设置防止小动物
进入的措施，并应设置机械和自然通风系统，左右两侧应设对流通风百叶窗，出厂时要进行相关测试、
试验，当地下式变压器的温升达到设定值时，应进行机械排风降温，保证地下式变压器的正常运行。
5.4
地下式变压器
5.4.1 半地埋高压/低压预装式变电站地下式变压器应采用油浸式变压器，绝缘介质优先选用非燃、难
燃绝缘介质。
5.4.2 地下式变压器油顶层温升应不大于50K，绕组平均温升应不大于55K。
5.4.3 地下式变压器负载损耗负偏差范围不应超过相关规范要求。
5.4.4 地下式变压器应符合 《地下式变压器》JB/T 10544 的相关规定，地下式变压器的能效等级不应
低于2级能效。
5.4.5 地下式变压器高、低压侧连接器与变压器应密封连接。
5.5
预装式户外箱体
5.5.1 一般要求
预装式户外箱体应符合《高压/低压预装式变电站》GB/T 17467 中第6.104.1条所述条件，并应采
用防腐蚀性材料制造。
5.5.2 防腐蚀要求
预装式户外箱体的金属部件应有足够的防锈保护，应符合《高压/低压预装式变电站》GB/T 17467
中第6.104.3.3条所述条件，不应有腐蚀现象。
5.5.3 机械强度要求
5.5.3.1 应有足够的机械强度，应符合《高压/低压预装式变电站》GB/T 17467中第6.101条所述条
件，其结构应使预装式户外箱体在正常使用时及在规定的条件下搬运后仍然满足相关要求。
5.5.3.2 预装式户外箱体在承受如下能量冲击后应保证安全性：
1） 易碎部件能承受的冲击能量：0.5N.m；
2） 其他部件能承受的冲击能量：0.7N.m；
5.5.4
电气性能
5.5.4.1 预装式户外箱体开启时可触及的金属部件与绝缘失效时可能带电的金属部件，应永久可靠
地与接地端子或接地触点连接。应根据实际环境和系统接地形式采取相应的基本防护和故障防护措施，
当不满足防护要求时还应设附加防护措施。
5.5.4.2 预装式户外箱体的可导电部件和壳体之间的绝缘电阻不应低于0.5MΩ。
5.5.4.3 预装式户外箱体正常工作时在电源各级与其壳体之间可能产生的泄漏电流最大有效值不
宜大于3.5mA.
5.5.4.4 预装式户外箱体的固定带电部件及其绝缘材料应采用阻燃材料。
5.5.5 预装式户外箱体形式
预装式户外箱体两侧传媒面板灯箱宜采用照明型灯箱或LED显示屏，预装式户外箱体外观设计形式
应与周边环境融合，可为灯箱、雕塑、显示屏等。
5.6
高、低压开关设备
8
5.6.1 高压开关柜应采用10kV充气式（优先选用环保气体）全绝缘全密封金属封闭开关设备。
5.6.2 高压柜至地下式变压器的高压电缆应采用单芯或三芯电缆，高压电缆截面积由设计人员根据实际
计算并参照当地供电部门要求确定。
5.6.3 高压进线电缆连接器采用屏蔽型可分离连接器，有可拆装的接地栓。高压电缆室面板应加有透明
可视窗，可用于观察电缆连接器等部件的运行状况。电力电缆室与电缆沟连接处应设置防止小动物进入
的措施。
5.6.4 低压进线开关电流大于630A时，宜采用低压框架断路器，各出线回路采用塑壳断路器，低压室门
的内侧应标出主回路的线路图，信号灯及仪表的装设位置应易于观察和更换。
5.6.5 低压中性导体(N)和保护接地导体（PE）截面积的选择应符合《民用建筑电气设计标准》 GB 51348
中第7.4.5条的相关规定。
5.6.6 高、低压开关柜应满足设备使用地域的计量要求，便于计量表计、计量互感器的安装与维护。
5.6.7 设备短路电流水平
5.6.7.1
10kV电压等级设备短路电流水平不小于20kA。
5.6.7.2
0.4kV电压等级的低压设备短路电流水平需根据系统及主变压器参数进行计算，具体参数
由工程设计确定。
5.7
无功补偿
低压开关柜应装设低压无功补偿装置。在低压侧设置集中自动补偿装置，电容器组采用自动循环投切方
式，要求补偿后的功率因数不低于0.9。
9
6
运维管理模式及资质要求
6.1 运维管理模式
6.1.1 用户应根据其半地埋高压/低压预装式变电站受电电压等级、高压变配电装置规模、负荷重要性
和自动化程度，采取适宜的运维管理模式。
6.1.2 用户半地埋高压/低压预装式变电站的运维管理要根据管理工作的需要，配置资质相适应的电气
管理专职人员,具体承担本单位的半地埋高压/低压预装式变电站运维管理及其他用电管理的职责。
6.1.3 用户半地埋高压/低压预装式变电站的运维管理按监控和操作方式区分，可分为巡视管理模式以
及监控中心+巡视操作班模式。
1）巡视管理模式：负责设备巡视、运行维护、电气操作、异常及故障处理等工作。
2）监控中心+巡视操作班模式：在监控中心内的监控人员负责所辖范围内各无人值守半地埋高压/
低压预装式变电站的监控,由运维人员负责所辖范围内各无人值守半地埋高压/低压预装式变电站的设
备巡视、运行维护、电气操作、异常及事故处理等工作。运维人员应配备相应的信息系统，实现对所辖
地埋变的异常及告警信息的查询功能。
6.2 半地埋高压/低压预装式变电站运维单位的资质
6.2.1 半地埋高压/低压预装式变电站的运维单位应依法开展其经营范围以内的业务，应持有行业主管
部门颁发的“承装（修、试）电力设施许可证”。
6.2.2 半地埋高压/低压预装式变电站运行单位应按照“承装（修、试）电力设施许可证”许可等级（4
级），从事相应电压等级的运维工作。
6.3 运维人员资质
6.3.1 经医师鉴定，运维人员应无妨碍从事电气工作的病症和生理、心理缺陷（体格检查每两年至少一
次）。
6.3.2 运维人员按其工作岗位的需要，应具备必要的安全生产知识，熟悉电气设备上安全工作的相关规
定，会紧急救护法，特别是触电急救。
6.3.3 运维人员应有中华人民共和国应急管理部颁发的、有效的“特种作业操作证”，并按操作证所列
项目从事相应岗位工作。
6.3.4 运维人员应具备所当管理工作相适应的大专及以上专业学历，有系统的电气知识和运维管理经
历，熟悉管理范围内的电系及设备，能承担工作票签发人的职责。
6.3.5 运维人员应有基本的电气知识，掌握运行工作技能，熟悉现场设备。主要运维人员应有现场运维
经验，能承担工作许可人的职责。
6.4 运维人员配置标准
半地埋高压/低压预装式变电站应保证至少有两名运维人员可在30min内到达现场工作。巡视操作班应安
排应急值班，值班人数每班不少于两人。
6.5 工作票
6.5.1 10kV电压等级的半地埋高压/低压预装式变电站设施的检修、改装、调整、试验、校验工作，应
填写相应工作票。
6.5.2 工作票由运维管理单位的电气负责人签发。
6.5.3 工作票的种类和票面格式应符合 GB 26860 的要求。
10
6.5.4 一张工作票中，工作票签发人、工作许可人和工作负责人不应互相兼任。
6.5.5 一个工作负责人不应同时执行两张及以上工作票。
6.5.6 同一天在几处同类型箱式变电站等配电设备上一次进行的同类停电操作，可使用一张工作票。
11
7
安全管理
7.1 防雷
7.1.1 半地埋高压/低压预装式变电站高压侧的防雷保护装置应单独采用高压避雷器，宜以金属氧化锌
避雷器为首选，可增加装设空气间隙，作为金属氧化锌避雷器失效的后备保护措施。低压侧的防雷保护
装置宜装设低压避雷器。
7.1.2 低压配电部分还应加装浪涌保护器作为对间接雷电和直接雷电或其它瞬时过电流、过电压的电涌
的影响进行保护。
7.1.3 防雷保护装置应与接地网良好连接。所有避雷器应与中性线、地下式电力变压器外壳和其它金属
的支撑件共同接地，避免或减轻雷电对低压终端用户的危害。
7.2 接地
半地埋高压/低压预装式变电站四周应敷设闭合环形接地网，其工作接地电阻不应大于 4Ω，保证人
身电击的电压限值在安全电压范围。工作接地及保护接地可采用共用接地，共用接地电阻不应大于 1Ω，
条件允许时宜独立分开引接。
7.3 接地装置的敷设
半地埋高压/低压预装式变电站地面高低压开关柜及预制式地下变压器基舱应与接地网良好连接，
且与接地网的连接应不少于两处，电气装置的接地应单独与接地母线或接地网相连接，不应在一条接地
线中串接两个及以上需要接地的电气装置。
7.4 预制式地下变压器基舱接地
7.4.1 应提供一个将所有不属于主回路或控制/辅助回路的半地埋高压/低压预装式变电站金属部件接地
的主接地导体系统。每个元件应通过单独的连接线与之相连，回路与主连接线应包含在主接地导体系统
中。
7.4.2 外売的金属框架、基础的金属加强筋若为金属螺栓连接或焊接，也可作为主接地导体系统使用。
在系统的中性点接地条件下，主接地导体系统的导体应能耐受从半地埋高压/低压预装式变电站的每个
部件到外部接地连接的额定短时和峰值耐受电流。
7.4.3 连接到接地回路的元件应包括：
1）半地埋高压/低压预装式变电站的金属外壳；
2）高压开关设备和控制设备的金属外壳，从其接地端子处连接；
3）高压电缆的金属屏蔽及接地导体；
4）地下式电力变压器箱体的金属框架；
5）低压开关设备和控制设备的金属框架和外壳。
7.5 防护等级
半地埋高压/低压预装式变电站外壳对人体和设备提供的防止接近主回路、控制或辅助回路的危险
部件和任何危险的运动部件以及防止固体外物进入的防护等级应符合国家现行标准《外壳防护等级（IP
代码）》GB/T 4208 中第 5.2 条规定的防护等级 IP33D。
地下式电力变压器及连接器防护等级应达到 IP68，应符合现行国家标准《外壳防护等级（IP 代码）》
GB/T 4208 的相关规定。
7.6 安装设备的检查
12
半地埋高压/低压预装式变电站采购时，厂家应按设计图纸、标准的技术要求提供技术文件。
半地埋高压/低压预装式变电站技术要求应符合现行国家标准和设计文件的要求。
半地埋高压/低压预装式变电站安装前检查内容：
1) 制造商的资质证书复印件及出厂检验合格报告原件。
2) 具有特殊性要求的半地埋高压/低压预装式变电站，应同时检查特殊性能项目的试验报告。
3) 外观完好，无运输损伤；标志、标识清楚，设备清单齐全。品种、数量与设备清单一致。
4) 规格、型号、外型尺寸与出厂检验合格报告一致。
5) 未通过进场验收，不得进行下一步安装。
7.7 安装准备
安装前，应确认半地埋高压/低压预装式变电站的规格，且安装设计应符合施工图设计要求，地下
基础垫层与前者要求相符。
按制造厂提供的基础资料，完成现场的准备工作。
挖掘的地下基础垫层已具备安装地下式电力变压器基舱条件。
确定并预留出高低压电缆入口的位置。
排水泄水管路的连接，应符合施工图设计要求。
外部的接地端子以及等电位的螺栓已安装就位。
地下基础垫层采用钢筋混凝土做地基，混凝土结构质量验收标准应符合国家现行标准《混凝土结构
工程质量验收规范》GB 50204 的相关规定。
丈量地下基础垫层尺寸、查看吊装条件是否满足要求，进出线电缆应满足转弯半径要求，设备吊装
后不应对接线造成影响。
7.8 开箱和起吊
每个运输单元的质量应由制造厂声明，宜标在该运输单元上。吊车的吊绳与挂钩应固定在设备安装
挂钩或起吊架上，不得利用设备自身结构起吊。
