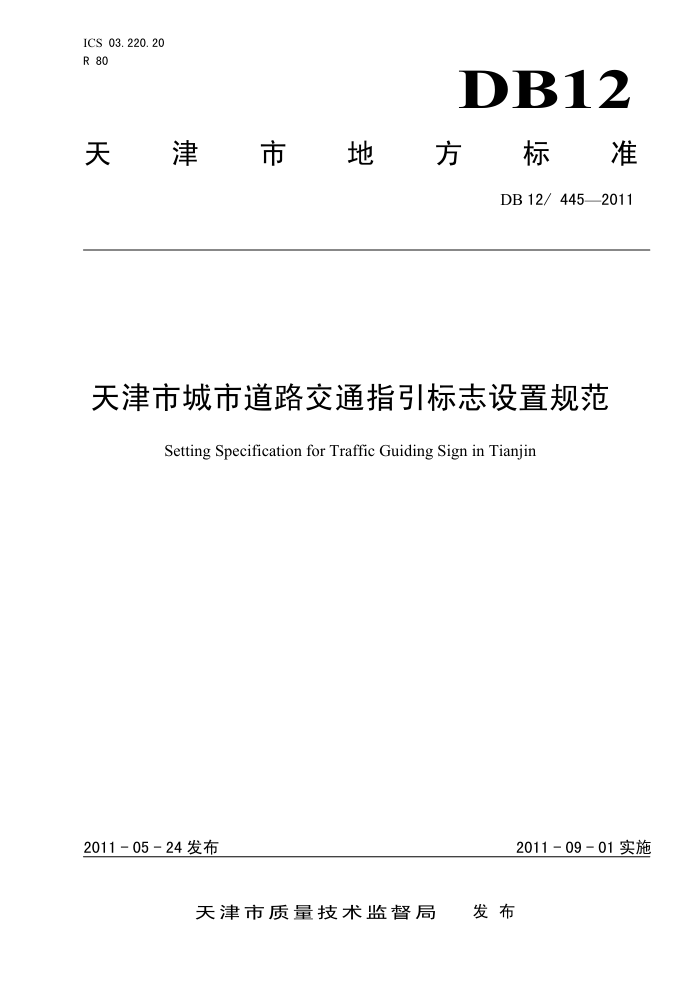

ICS 03.220.20 R 80
DB12
天津市地 方标准
DB12/ 445—2011
天津市城市道路交通指引标志设置规范
Setting Specification for Traffic Guiding Sign in Tianjin
2011-09-01实施
2011-05-24发布
发布
天津市质量技术监督局 DB12/445—2011
目 次
前言 1
II
范围规范性引用文件
2 3 术语和定义 4
分类 5 设置原则， 6 基本规定. 7 指路标志， 8 路口单位指示牌 9 道路交通安全宣传标志附录A（资料性附录） 交通指路标志常用名词中英对照及部分英文缩写词附录B（规范性附录） 指路标志的设置位置及支撑方式.
2
L
2
8
10 12 DB12/445—2011
前言
根据GB5768《道路交通标志和标线》的规定，结合天津市城市道路交通的实际情况，制定本规范。 本规范全部技术内容为强制性。 本规范按照GB/T1.1一2009给出的规则起草本规范由天津市公安交通管理局提出。 本规范起草单位：天津市公安交通管理局。 本规范主要起草人：武长顺、畅志杰、朱士庆、王亮、高雅新、卢振生、张健、王长安、秦建、郝
爱姝、孙彩英
本规范于2011年5月首次发布。
II DB12/445—2011
天津市城市道路交通指引标志设置规范
1范围
本规范规定了天津市城市道路交通指引标志的术语和定义、分类、设置原则、基本规定以及指路标志、路口单位指示牌、道路交通安全宣传标志的设置要求。
本规范适用于天津市城市道路交通指引标志（城市快速路除外）的设置。
2 ：规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅所注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB5768.1道路交通标志和标线第1部分：总则 GB5768.2道路交通标志和标线第2部分：道路交通标志 GB17733地名标志 GB/T188332002 公路交通标志反光膜 GB/T23827—2009道路交通标志板及支撑件
3术语和定义
下列术语和定义适用于本标准。
3. 1
指引标志 traffic guiding sign 指引标志用于道路信息的指引，为交通使用者提供去往目的地所经过的道路、重要公共设施、服务
设施、地点、距离和方向等信息的标志。 3. 2
重要地点importantarea 重要地点是指天津市市内重要的政治、经济、文化中心或区域。
4分类
4.1交通指引标志按用途分为指路标志、路口单位指示牌、交通安全宣传标志 4.2交通指引标志按支撑方式分为立柱式、悬臂式、门架式。
5设置原则
5.1交通指引标志的颜色、形状、字符、尺寸应符合GB5768.1、GB5768.2的规定。
1 DB12/445—2011
5.2交通指引标志的设置应为道路使用者提供清晰、明确、简洁的信息。 5.3交通指引标志的设置应综合考虑道路、交通等因素，制定统一规格的指引标志。 5.4交通指引标志设置条件发生变化时，应及时更换或去除。 5.5交通指引标志的设置应全面、系统、连续、均衡，避免信息过载、信息不足或内容相互矛盾、有歧义。
6基本规定
6.1基本要求 6.1.1指引标志一般情况下应设在道路行进方向右侧或车行道上方；也可根据具体情况设置在左侧，或左右两侧同时设置。 6.1.2标志边框的颜色与字符颜色一致；标志衬边颜色与标志底色一致。 6.2标志版面内容 6.2.1字符拼写 6.2.1.1道路交通标志的字符应规范、正确、工整。按从左至右、从上至下顺序排列。一般一个地名不写成两行或两列。 6.2.1.2指路标志使用中文、英文两种文字，标志上的汉字应使用规范汉字，除有特殊规定之外，汉字应排在其他文字上方。 6.2.1.3如果标志上使用英文，地名用汉语拼音，相关规定按照GB17733，第一个字母大写，其余小写；专有名词用英文。第一个字母大写，其余小写，根据需要也可全部大写。 6.2.1.4交通标志常用名词的中英对照及部分英文缩写参见附录A。 6.2.2文字高度
指引标志的文字高度应符合GB5768.2的规定 6.2.3文字的间隔、行距
指引标志文字的间隔、行距等应符合GB5768.2的规定
6.2.4版面样式及尺寸 6.2.4.1版面样式及尺寸应综合考虑道路路况、版面信息字数、版面美化等因素，使版面美观、简洁。 6.2.4.2按照道路状况的不同，设置使用不同规格的版面样式及尺寸。版面样式及尺寸应符合GB 5768.2规定。 6.2.5箭头
指路标志中箭头的使用应符合GB5768.2的有关规定。 6.3标志材料 6.3.1标志板的材料应符合GB/T23827的规定。 6.3.2标志板的反光膜应采用二级以上反光膜，并符合GB/T18833的规定。
7指路标志
