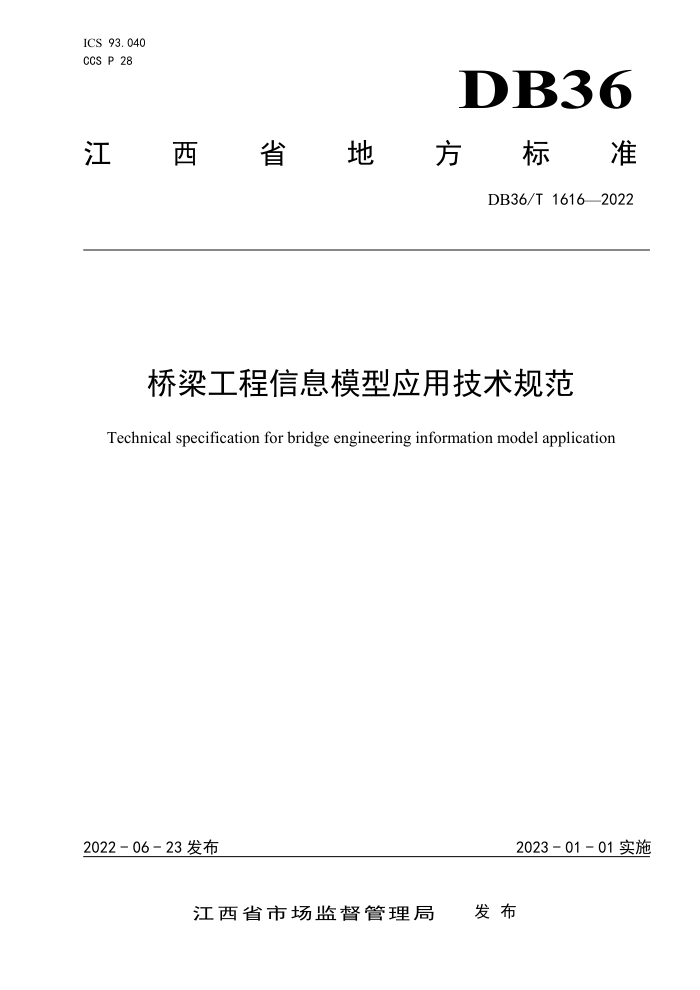

ICS 93.040 CCS P 28
DB36
江西省地 方标准
DB36/T16162022
桥梁工程信息模型应用技术规范
Technical specification for bridge engineering information model application
2023-01-01实施
2022-06-23发布
发布
江西省市场蓝督管理局 DB36/T1616—2022
目 次
前 言
I I
范围. 规范性引用文件
1 2
3 术语和定义.
基本规定... 桥梁工程信息模型的应用阶段
4
3
5 6 可行性研究阶段BIM应用
初步设计阶段BIM应用 8 施工图设计阶段BIM应用， 9 施工准备阶段BIM应用... 10 施工阶段BIM应用. 11 运维阶段BIM应用.. 12 不同形式桥梁的BIM应用.
.
2
2
..5
.8
1 1 .14 DB36/T1616—2022
前言
本文件按照GB/T1.1一2020《标准化工作导则 第1部分：标准化文件的结构和起草规则》的规定编写。
本文件由江西省交通运输厅提出并归口。 本文件起草单位：江西省交通设计研究院有限责任公司、江西省交通科学研究院有限公司、江西省
交通投资集团有限责任公司、江西交信科技有限公司、江西交通咨询有限公司、江西方兴科技有限公司、 中铁四局集团有限公司、江西建研科技有限公司 北京城建道桥建设集团有限公司。
本文件主要起草人：朱海涛、 李柏殿光电、王建军、彭爱红、 秀和、刘洋、减红雨、 董镇熊炜、李桂林、周天图、尧逸民、 刘振丘、邵志超、刘超群、 詹绍伟、 张仁杰、潘飞、朱善美、钱正刚、章冬保、 刘佳、吴俊恒、朱卓魁、黄旭、贾利利、 陶利萍，董文震、徐克锋、熊晨航、李学权、王小京、张钱成、蒋炜、刘劲勇。
张小英、林天发、曾明辉、尹夏明、肖计剑勇、沈阳、曾武、刘安、张建、孙
张慧敏、伍伟斌、马俊、
博清
、陈广辉、吴忠、熊伟峰、戴程琳、 邢文、聂望兴、陶正文、杨明、李夏、
环强隆、
王继成、张璟、潘世亮、韩彦锋、杨庆帅、 段江龙、熊林旺、王宝鑫、余强艳、冯杰、
品
II DB36/T1616—2022
桥梁工程信息模型应用技术规范
1范围
本文件规定了桥梁工程信息模型应用的应用原则、信息安全、桥工程信息模型应用的
应用阶段、可行性研究阶段BIM应用、初步设计阶段BIM应用、施工图设计阶段BIM应用、施工准备阶段BIM应用、施工阶段BIM应用、维阶段BIM应用、不同形式桥梁的BIM应用的技术要求。
本文件适用于江西省新建、改建、扩建和大修的桥梁全生命周期（可行性研究、设计、
施工、运维）BIM技术应用。
桥梁工程中涉及的桥梁工程信息模型数据的建立、传递和解读，特别是各专业之间的协
同，工程参与各方的协作，以及管控、交付等亦可按照此规范参照执行。
2规范性引用文件
下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件，仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T51235-2017建筑信息模型施工应用标准 GB/T51269-2017建筑信息模型分类和编码标准 GB/T51301-2018建筑工程设计信息模型交付标准 GB/T51447-2021建筑信息模型存储标准 JTG/T2420-2021公路工程信息模型应用统一标准 JTG/T2421-2021公路工程设计信息模型应用标准 JTG/T2422-2021公路工程施工信息模型应用标准 CJJ99城市桥梁养护技术标准 JTG5120公路桥涵养护规范 DB36/T1137桥梁工程BIM技术应用指南
3术语和定义
DB36/T1137界定的以及下列术语和定义适用于本文件。
3. 1
建筑信息模型BuildingInformationModeling 简称BIM，是以建筑工程项目的各项相关信息数据作为基础，管理三维建筑模型，通过数
字信息仿真模拟建筑物所具有的真实信息。是一个从规划、设计、施工到管理各阶段统一协调的过程，是把使用标准的理念转换成相应数据的操作软件。
1
