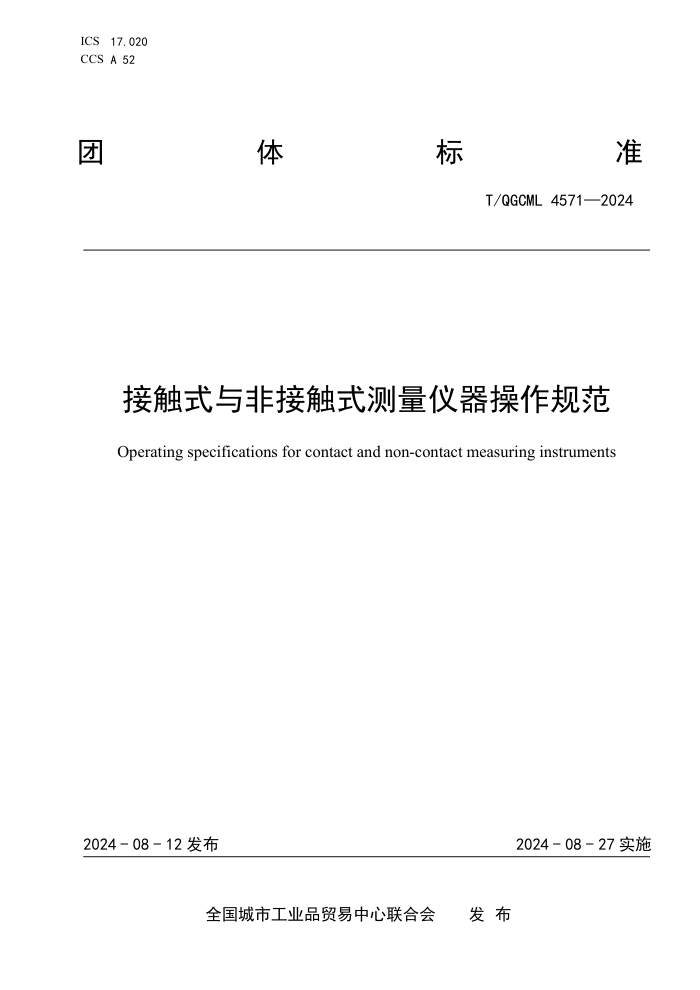

ICS
17.020
CCS A 52
团
体 标 准
T/QGCML 4571—2024
接触式与非接触式测量仪器操作规范
Operating specifications for contact and non-contact measuring instruments
2024 - 08 - 12 发布
2024 - 08 - 27 实施
全国城市工业品贸易中心联合会 发 布
T/QGCML 4571—2024
目
次
前言 .................................................................................. II
1
范围 ................................................................................ 1
2
规范性引用文件 ...................................................................... 1
3
术语和定义 .......................................................................... 1
4
环境条件 ............................................................................ 1
5
外观要求 ............................................................................ 1
6
安全要求 ............................................................................ 1
7
操作流程 ............................................................................ 2
8
异常处理 ............................................................................ 2
9
使用维护与注意事项 .................................................................. 3
I
T/QGCML 4571—2024
前
言
本文件按照GB/T 1.1—2020《标准化工作导则
起草。
第1部分：标准化文件的结构和起草规则》的规定
请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别专利的责任。
本文件由常熟市兆恒众力精密机械有限公司提出。
本文件由全国城市工业品贸易中心联合会归口。
本文件起草单位：常熟市兆恒众力精密机械有限公司、苏州市兆丰精密机械有限公司、苏州新意精
密机械有限公司。
本文件主要起草人：罗中平、高鹏程、赵丹妮。
II
T/QGCML 4571—2024
接触式与非接触式测量仪器操作规范
1
范围
本文件规定了接触式与非接触式测量仪器操作的术语和定义、环境条件、外观要求、安全要求、操
作流程、异常处理、使用维护与注意事项。
本文件适用于接触式与非接触式测量仪器的操作规范培训和管理。
2
规范性引用文件
本文件没有规范性引用文件。
3
术语和定义
本文件没有需要界定的术语和定义。
4
环境条件
使用环境应符合以下要求：
a)
温度：18 ℃～22 ℃；
b)
湿度：40％～60％。
测量仪器不应直接面对空调出风口。
测量仪器不应放在阳光直射处或者有明显的热源附近。
测量室地面应清洁，测量仪器周围不应有影响设备运行的震源。
5
外观要求
测量仪器表面应保持清洁，无灰尘、污渍或其他污染物。
测量仪器的各个部件应完好无损，没有明显的磨损或损坏。
测量仪器的机体应完整无损，各部件连接紧密，无断裂、裂缝等现象。机体各部位应平滑过渡，
无明显凹凸不平。
测量仪器的标识、刻度和标签应清晰可读，没有磨损或脱落。
测量仪器应颜色均匀，无褪色、落色现象，同批产品应无明显色差。
6
安全要求
应确保测量环境的温度和湿度符合设备要求。
操作人员应穿戴齐全的防护用品，如工作帽、安全眼镜等。
开机前应检查电路、气路是否满足使用要求。
操作人员应了解紧急情况下如何安全关机，并在操作过程中保持警惕。
被测工件在测量前应清洗去毛刺，避免影响测量精度及测尖的使用寿命。
在工作过程中如有异常情况，应立即停机断电，并及时与厂家联系。
1
T/QGCML 4571—2024
工作完成后，应按照正确的关机程序操作，关闭电源和气源，清理工作区域。
操作人员应接受适当的培训，并在指导人员的监督下进行操作。
7
操作流程
接触式测量仪
7.1.1
应使用专用橡皮泥（无尘布）粘（擦）拭标准球及测针，保持清洁。
7.1.2
应使用酒精、无尘纸将接触式测量仪工作台面、防尘罩、电脑及其他位置擦拭干净，气浮导轨
应每班擦拭一次，保持清洁。光栅尺为三次元关键部位，如光栅尺发现异常或脏污应及时汇报当班主管，
非专业人员不应操作或清理。
7.1.3
测量仪经保养后，应确认温湿度、气压、导轨是否有异物和电源，确认控制面板上的紧急开关
是否已在脱开状态，应打开机器电源开关，待控制面板灯不闪烁，打开机器驱动开关，双击打开测量软
件，使机器回零。
7.1.4
应检查接触式测量仪 X 轴、Y 轴、Z 轴的运行轨道是否润滑，探头触测是否正常。
7.1.5
应根据图纸、产品形状与测量基准，选择相应的测量治具。选择的治具不应有利角，以免划伤
接触式测量仪的大理石平台；送检产品不应有毛刺等缺陷，以免测量时划伤大理石平台或撞针。
7.1.6
测量时速度应均匀，速度不应太快或太慢，以免速度不一致造成测量误差，应与校针速度保持
一致。
7.1.7
测量完产品时，应保存和记录好数据，并将接触式量仪工作台面清理干净，X 轴、Y 轴、Z 轴
应调回到机械原点，以免灰尘进入轨道。
7.1.8
接触式测量仪应按规定顺序进行关机，应先关闭测量软件，再关闭电脑，最后关闭工作台电源。
非接触式测量仪
7.2.1
应使用酒精、无尘布清理设备表面灰尘（无尘布不应有酒精滴落）后，使用干净的无尘布擦拭
设备表面，使其表面无灰尘。
7.2.2
因使用酒精、无尘布将非接触式测量仪工作台面、电脑及其他位置擦拭干净，检查玻璃操作台
面是否有划伤，台面保护膜是否需要更换；移动 X / Y / Z 三个轴向，检查移动时三轴金属导轨是否
有异响，非特殊情况应每年定期为导轨保养，以免导轨因长期运行导致金属导轨磨损，影响设备精度。
应定期检查限位块是否有松动脱落现象。
7.2.3
投影灯光应每天确认一次，查看灯光是否正常运行；应每周检查一次倍率轴承，确认倍率是否
可以正常切换；切换后聚焦调整检查探头是否可以聚焦清晰，确认探头是否可以正常工作。
7.2.4
测量仪经保养后，应确认温湿度、导轨是否有异物和电源，检查机身急停开关和手柄的紧急开
关是否已在脱开状态，打开机器电源开关，等待设备自动初始化，电脑本地连接状态正常下双击打开软
件，使机器回零。
7.2.5
关机顺序应与开机顺序反向操作，应先关闭软件，关闭机器电源开关，按下紧急开关，最后关
闭电源。
8
异常处理
如人员在使用或点检过程中发现测量仪异常，应立即暂停使用并填写《设备维修报废申请单》进行
报修，同时对已检测的产品重新检测确认。
2
T/QGCML 4571—2024
9
使用维护与注意事项
应定期校准测量仪器，确保其测量的数值准确可靠。
应每天使用三坐标测量仪前检查管道和过滤器，放出过滤器内及空压机或储气罐的水和油。
在操作测量仪器之前，应先阅读并理解操作手册中的相关说明。
测量过程中，产品或治具在移动时应轻拿轻放。
X、Y、Z 轴的自动手柄在操作时速度不应过快，以免造成机器传导部件损坏。
仪器不用时，宜加盖防尘套罩。
应避免测量仪器接触腐蚀性液体，以免损坏设备。
对于一些大型较重的模具、检具，测量结束后应及时吊下工作台，以避免工作台长时间处于承载
状态。
3
