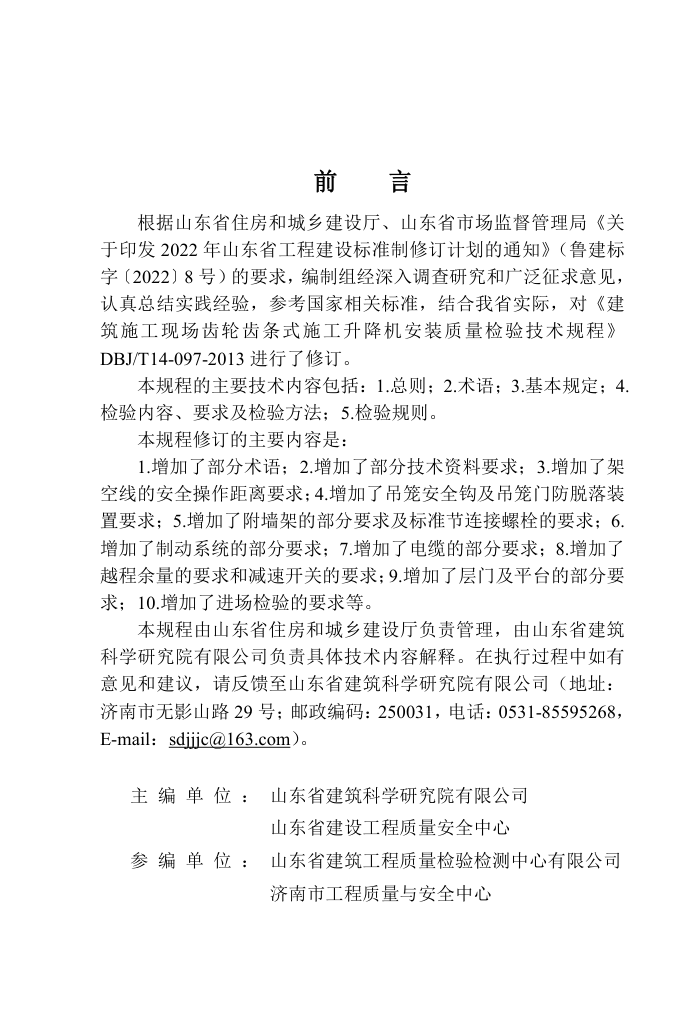

前
言
根据山东省住房和城乡建设厅、山东省市场监督管理局《关
于印发 2022 年山东省工程建设标准制修订计划的通知》（鲁建标
字〔2022〕8 号）的要求，编制组经深入调查研究和广泛征求意见，
认真总结实践经验，参考国家相关标准，结合我省实际，对《建
筑施工现场齿轮齿条式施工升降机安装质量检验技术规程》
DBJ/T14-097-2013 进行了修订。
本规程的主要技术内容包括：1.总则；2.术语；3.基本规定；4.
检验内容、要求及检验方法；5.检验规则。
本规程修订的主要内容是：
1.增加了部分术语；2.增加了部分技术资料要求；3.增加了架
空线的安全操作距离要求；4.增加了吊笼安全钩及吊笼门防脱落装
置要求；5.增加了附墙架的部分要求及标准节连接螺栓的要求；6.
增加了制动系统的部分要求；7.增加了电缆的部分要求；8.增加了
越程余量的要求和减速开关的要求；9.增加了层门及平台的部分要
求；10.增加了进场检验的要求等。
本规程由山东省住房和城乡建设厅负责管理，由山东省建筑
科学研究院有限公司负责具体技术内容解释。在执行过程中如有
意见和建议，请反馈至山东省建筑科学研究院有限公司（地址：
济南市无影山路 29 号；邮政编码：250031，电话：0531-85595268，
E-mail：sdjjjc@163.com）。
主 编 单 位 ： 山东省建筑科学研究院有限公司
山东省建设工程质量安全中心
参 编 单 位 ： 山东省建筑工程质量检验检测中心有限公司
济南市工程质量与安全中心
山东省建筑安全与设备管理协会
大汉科技股份有限公司
山东天元工程科技有限公司
中国建筑第八工程局有限公司
中建八局第一建设有限公司
青岛鑫洋汇建设工程检测有限公司
主要起草人员： 冯功斌
张宏英
马建村 张英明 郭 伟
薛云芳 陈前钟 黄 楠
张尚杰
洪寿涛
于海洋
孙恒琪
赵红红 薛鑫传 靳义新
杜海滨 王迎兵 秦国栋
李青利 胡义铭 明宪永
刘守博 张晓英 贾燕芳
孙亚腾
卢扬
主要审查人员： 张进生
王积永
肖学全 曹树坤 魏建林
慕德义 崔太刚 岳伟保
梁荣建
李晓南
目
次
1 总则....................................................................................................1
2 术语....................................................................................................2
3 基本规定............................................................................................4
4 检验内容、要求及检验方法........................................................... 6
4.1 技术资料.....................................................................................6
4.2 标志.............................................................................................6
4.3 基础及围栏................................................................................ 7
4.4 吊笼.............................................................................................8
4.5 结构与连接...............................................................................11
4.6 传动系统...................................................................................12
4.7 电气安装与电气设备.............................................................. 14
4.8 控制和限位装置...................................................................... 16
4.9 层门及平台.............................................................................. 17
4.10 整机试验................................................................................. 18
5 检验规则..........................................................................................20
附录 A 仪器设备表............................................................................21
附录 B 检验项目表............................................................................22
附录 C 建筑施工现场施工升降机检验结果通知书....................... 32
本规程用词说明................................................................................. 33
引用标准名录......................................................................................34
附：条文说明......................................................................................35
标准
Contents
1 General Provisions..............................................................................1
2 Definitions...........................................................................................2
3 Basic Requirements............................................................................ 4
4 Requirements and Methods for Inspection.........................................6
4.1 Technical Information................................................................6
4.2 Labels .......................................................................................6
4.3 Foundation and Enclosure......................................................... 7
4.4 Cage........................................................................................... 8
4.5 Frame and Joint........................................................................11
4.6 Drive Unit................................................................................ 12
4.7 Electric Installation and Appliances........................................ 14
4.8 Control and Limiting Device...................................................16
4.9 Landing Gate ..........................................................................17
4.10 Running Test..........................................................................18
5 Judgment for Inspection................................................................... 20
Appendix A
Instrument for Inspection ........................................... 21
Appendix B
Test items of Inspection............................................... 22
Appendix C
Test Results Notice of Inspection................................ 32
Explanation of Wording in This Specification.................................... 33
List of Quoted Standards..................................................................... 34
Addition：Explanation of Provisions................................................. 35
1
总
则
1.0.1
为加强建筑施工现场施工升降机的安全管理，规范建筑施
工现场施工升降机的安装质量检验行为，确保施工升降机的安全
使用，根据《特种设备安全法》《建设工程安全生产条例》《特种
设备安全监察条例》《建筑起重机械安全监督管理规定》，制定本
规程。
1.0.2
本规程适用于山东省行政区域内房屋建筑工程和市政工程
施工现场使用的齿轮齿条式或钢丝绳式施工升降机的进场检验、
首次检验和定期检验，不适用于曳引式施工升降机检验。
1.0.3
建筑施工现场施工升降机的检验除应符合本规程的规定外，
尚应符合国家和山东省现行有关标准的规定。
1
标准
2.0.1 施工升降机 2 术 语
builders hoist
带有导向的平台、吊笼或其他运载装置，服务于建设施工工
地各层站的临时安装的升降机械。
2.0.2 齿轮齿条式施工升降机 rack and pinion hoist
采用齿轮齿条作为载荷悬挂系统的升降机。
2.0.3 钢丝绳式施工升降机 wire rope hoist
采用钢丝绳作为载荷悬挂系统的升降机。
2.0.4 导轨 guides
确定吊笼或对重（有对重时）运行路线的刚性元件。
2.0.5 导轨架 mast
支承和引导吊笼、对重（有对重时）的结构件。
2.0.6
导轨架节（标准节） mast section
组成导轨架的不可再分割的结构件。通常称为标准节。
2.0.7 底架 base frame
用来支撑和安装升降机其他所有组成部分的升降机最下部的
结构件。
2.0.8 制动距离 stopping distance
从防坠安全装置或超速安全装置开始动作到吊笼完全停止运
动，吊笼移动的距离。
2.0.9 超速安全装置 overspeed safety device
使超速的吊笼或对重停止并保持停止状态的机械式装置。
2.0.10 自由端高度 height of free end
最上一道附着的上平面与导轨架顶平面之间的垂直距离。
2.0.11 乘员 passenger
由施工升降机运送的人员，包括在升降机吊笼内操作升降机
的操作者。
2
2.0.12 进场检验 mobilization inspection
施工升降机进入施工现场后安装前，对其结构件及连接件的
安全使用条件、安全装置完备性、基础适用性与标准规范及相关
技术文件符合程度的验证。
2.0.13 首次检验 initial inspection
施工升降机安装自检合格后投入使用前，其使用单位委托有
相应资质的特种设备检验机构进行的检验。
2.0.14 定期检验 periodic inspection
在使用单位进行经常性维护保养和自行检查的基础上，由有
相应资质的检验机构按照一定的周期进行的检验。
3
标准
3
基本规定
3.0.1
施工升降机应在产权单位所在地县级以上地方人民政府建
设主管部门办理备案登记。施工升降机的产品型号、生产厂家、
出厂编号、出厂日期、购置日期、主要性能参数等信息应与备案
登记信息一致。
3.0.2
不得在建筑施工现场安装存在下列情况之一的施工升降机：
1
国家明令淘汰或者禁止使用的；
2
超过安全技术标准或者制造厂家规定的使用年限未经评
估或经评估不合格的；
3
经检验达不到安全技术标准规定的；
4
存在严重事故隐患无改造、维修价值的；
5
违反国家规定擅自进行改造的；
6
没有完整安全技术档案的。
3.0.3
施工升降机安装、拆卸单位应当依法取得建设主管部门颁
发的起重设备安装工程专业承包资质和建筑施工企业安全生产许
可证，并在其资质许可范围内从事起重机械安装、拆卸作业。从
事施工升降机安装、拆卸的操作人员应经过专业培训，并经建设
主管部门考核合格，取得相应的建筑施工特种作业操作资格证书。
3.0.4
施工升降机安装前应进行进场检验，检验合格后方可安装。
施工升降机安装自检合格后投入使用前，其使用单位应委托有相
应资质的特种设备检验机构进行首次检验，未进行检验或检验不
合格的，不得使用。
3.0.5
首次检验合格后，使用单位应当组织产权、安装、监理等
有关单位进行验收，验收合格后方可使用。验收合格之日起 30
日内，使用单位应向工程所在地县级以上地方人民政府建设主管
部门办理建筑起重机械使用登记。
4
3.0.6 施工升降机检验合格期满 1 年继续使用前应进行定期检验，
施工升降机出现下列情况之一，应按定期检验项目进行检验：
1 因发生机械事故影响安全使用的；
2 停止使用三个月以上的，重新启用前。
3.0.7
受检设备状况、检验现场的环境及场地条件应符合相关标
准及安装使用说明书的规定。
3.0.8
施工升降机使用单位应组织具备资格的司机、相关专业人
员到现场配合检验。
3.0.9
检验机构及检验人员应具备相应的资格。
3.0.10
检验人员应在保证自身及现场人员人身安全的情况下进
行检验。检验时应当正确佩戴和使用安全帽、防滑鞋、安全带等
劳动防护用品。当不具备现场检验条件，或者继续检验可能对人
员安全和健康造成损害时，应立即停止检验，并在检验结果通知
书内说明原因。对危险性较大的安全隐患应及时告知委托方及工
程所在地建设主管部门。
3.0.11
检验机构应当配备本规程附录A所要求的仪器设备。所用
仪器应完好，应当按照规定经过检定、校准。
3.0.12
检验机构应建立检验档案，保证检验数据的可追溯性，检
验报告应长期保存。
5
标准
4
检验内容、要求及检验方法
4.1
技术资料
4.1.1
受检单位应提供下列资料：
1
产权备案登记证书、出厂合格证、安装使用说明书；
2
防坠安全器定期检测报告；
3
安装告知手续及安装专项施工方案；
4
地基承载力报告；
5
基础施工图、基础验收及其隐蔽工程资料、基础混凝土强
度报告；
6
预埋件或地脚螺栓产品合格证；
7
安装前检查表；
8
经制造单位同意变更安装的证明文件；
9
自检合格证明和移交单；
10 首次（定期）检验报告。
检验方法：查阅相关资料。
4.1.2
当受检单位提供的资料不齐全时，不应进行检验。
4.2
标志
4.2.1
应在施工升降机底部（防护围栏）易于观察的位置设置产
品铭牌，至少应包括下列内容：
1 产品名称和型号；
2 产品主要性能参数；
3 产品出厂编号；
4 产品出厂日期；
5 制造商名称；
6 制造许可证编号。
6
检验方法：检验人员观察检验。
4.2.2
应在施工升降机底部（防护围栏）易于观察的位置悬挂建
筑起重机械产权备案标志。
检验方法：检验人员观察检验。
4.2.3
应在施工升降机底部（防护围栏）和吊笼内易于观察的位
置悬挂监管部门要求的限载标志牌及其他标志。
检验方法：检验人员观察检验。
4.2.4
施工升降机任何部分与架空输电线路的最小安全操作距离
应符合表4.2.4的规定。
表4.2.4
最小安全操作距离
外电线电路电压 （kV） ＜1 1~10 35~110 220 330~500
最小安全操作距 离 （m） 4 6 8 10 15
检验方法：检验人员观察检验，必要时使用测距仪测量。
4.3
基础及围栏
4.3.1
基础的设置制作应符合产品使用说明书的规定；基础在车
库顶板上的，应有设计单位出具的证明，需要加固的要有专项施
工方案，并有相应验收资料；基础在回填土上的，应有回填土承
载力检测报告。
检验方法：查阅使用说明书，审查隐蔽工程验收记录、混凝
土强度报告、加固验收记录等。
4.3.2
基础的设置应能防止积水或有排水措施。
检验方法：检验人员观察检验。
4.3.3
应设置防护围栏，所有吊笼和运动的对重都应在地面防护
围栏的包围内，防护围栏应围成一周。
检验方法：检验人员观察检验。
4.3.4
围栏登机门应装有电气安全开关，使吊笼只有在围栏登机
门完全关闭后才能启动，且在围栏登机门开启后吊笼应不能启动。
7
标准
检验方法：检验人员通过实际操作，观察检验。
4.3.5
齿轮齿条式施工升降机围栏登机门应装有机械锁止装置，
使吊笼只有位于底部规定位置时，围栏登机门才能开启。
检验方法：检验人员通过实际操作，观察检验。
4.3.6
首层上料口处上方应设防护棚。防护棚长度不小于 3 m，
宽度宽于吊笼两侧各 1 m，高度不低于 3 m。防护棚两侧应用安
全网进行封闭。
检验方法：使用钢卷尺测量。
4.4.1 4.4 吊笼
吊笼应符合下列规定：
1 应有刚性的导向装置以防止脱落或卡住。
2 应有有效的装置使吊笼在导靴或滚轮失效时仍能保持在导
轨架上。
3 应有防止吊笼驶出轨道的机械措施。这些措施在升降机正
常作业、安装、拆卸、维护或检查时，均应起作用。
4 吊笼箱体应完好，无破损。
5 齿轮齿条式施工升降机吊笼上沿导轨设置的安全钩不应少
于 2 对，且至少应有一对安全钩的位置低于最低驱动齿轮，安全
钩应固定可靠、无变形与破损。
6 吊笼上的导轮、背轮、安全挡块应符合下列规定：
1）导轮连接与润滑应良好，无明显侧倾偏摆；
2）背轮安装应牢靠，并应贴紧齿条背面，润滑应良好，无
明显侧倾偏摆；
3）安全挡块应可靠、有效。
7 各导向轮应齐全，无损坏、过度磨损、腐蚀等情况，运转
正常，安装固定可靠。
检验方法：检验人员观察检验。
4.4.2
吊笼围壁应符合下列规定：
1 齿轮齿条式施工升降机吊笼底板和吊笼顶之间应全高度有
8
围壁；
2 货用施工升降机吊笼底板和吊笼顶之间侧面围护高度不应
小于 1.5m。
检验方法：检验人员观察检验，必要时使用钢卷尺测量。
4.4.3
吊笼顶应符合下列规定：
1 吊笼应封顶。
2 吊笼顶上不应有与升降机运行无关的杂物。
3 如果吊笼顶作为安装、拆卸、维修的平台或设有天窗，则
顶板应抗滑且周围应设护栏。护栏应完整、无明显变形及锈蚀，
护栏的中部应设横杆，安装应牢固可靠。底部应设有护脚板，护
脚板与吊笼顶板的间隙不大于 5 mm。
检验方法：检验人员观察检验，必要时使用钢卷尺测量。
4.4.4
吊笼门应符合下列规定：
1 吊笼进料门应配备自动机械锁，保证正常运行时其不会自
行打开；
2 吊笼出料门应配备手动机械锁，保证正常运行时其不会自
行打开；
3 门应设置电气安全开关，所有吊笼门都关闭时，吊笼才可
以启动或保持运行状态；
4 吊笼门应设有防止导向滚轮失效而导致吊笼门脱落的装置。
检验方法：检验人员观察检验。
4.4.5
紧急出口应符合下列规定：
1 吊笼上应至少有一扇门或活板门用做紧急出口；
2 吊笼顶活板门应有电气安全装置，当活板门未关闭时，电
气安全装置应使升降机停止运行；
3 当使用笼顶活板门作为紧急出口时，笼顶活板门应向外开
启，且应配有从吊笼通往紧急出口的扶梯。
检验方法：目测检验。
4.4.6
防坠安全器应符合下列规定：
1 齿轮齿条式施工升降机防坠安全器应符合下列规定：
9
标准
1）应为渐进式，铭牌清晰完整；
2）安全器只能在其寿命有效期内使用，有效期不应超过出
厂日期 5 年；
3）安全器只能在定期检验有效期内使用，安全器定期检验
有效期为一年；
4）安全器应固定可靠，壳体无可见裂纹，铅封或漆封完整；
5）安全器外壳应清洁，不应有明显的油污；
6）安全器外壳通气孔应洁净畅通，不应存在润滑脂等疑似
注油迹象；
7）安全器的指示销应与安全器尾部齐平；
8）防坠安全器应能保证当吊笼出现不正常超速运行时及时
动作，将吊笼停止并保持停止状态；
9）一旦超速安全装置动作，正常控制下的吊笼运动应由防
坠器内的电气安全装置自动停止；
10）应由专业人员使用安全器配置的专用工具对安全器复
位，复位时不应损伤安全器的零部件；
11）有对重的升降机，当对重质量大于吊笼质量时，吊笼
应设置双向安全器。
2 额定提升速度不超过 0.63m/s 的钢丝绳式施工升降机，可
采用瞬时式安全器，否则应采用渐进式安全器。
检验方法：查阅并核实相关的标定报告等文件资料，观察检
验。
4.4.7
钢丝绳式施工升降机应装有停层防坠落装置，该装置应在
吊笼达到工作面后人员进入吊笼之前起作用，使吊笼固定在导轨
架上。
检验方法：检验人员观察检验。
4.4.8
应装有超载保护装置，该装置应对吊笼内载荷、吊笼自重
载荷、吊笼顶部载荷均有效。
检验方法：检验人员观察检验。
4.4.9
当超载保护装置断裂失效，吊笼有坠落的可能时，应设置
10
保护装置。
检验方法：检验人员观察检验。
4.4.10
应在吊笼和对重运行通道的最下方安装缓冲器。
检验方法：检验人员观察检验。
4.5
结构与连接
4.5.1
主要结构件应无扭曲、变形、裂纹和锈蚀，焊缝应无明显
可见的焊接缺陷。
检验方法：检验人员观察检验。
4.5.2
连接底架与基础的地脚螺栓应可靠，不得松动。
检验方法：检验人员观察检验，必要时使用力矩扳手检验。
4.5.3
施工升降机导轨架垂直度应符合下列规定：
1 齿轮齿条式施工升降机导轨架轴心线对底座水平基准面的
安装垂直度偏差应符合表4.5.3的规定；
2 钢丝绳式施工升降机导轨架轴心线对底座水平基准面的安
装垂直度偏差值不应大于导轨架高度的1.5/1000。
表4.5.3 安装垂直度偏差
导轨架 架设高 度h（m） h≤70 70＜h≤100 100＜h≤150 150＜h≤200 h＞200
垂直度 偏差 （mm） ≤导轨架架设 高度的1/1000 ≤70 ≤90 ≤110 ≤130
检验方法：吊笼空载降至最低点，从垂直于吊笼长度方向与
平行于吊笼长度方向分别测量导轨架的安装垂直度，记录测定值。
4.5.4
导轨架自由端高度应符合产品使用说明书的规定。
检验方法：检验人员观察检验。
4.5.5
安全节应符合下列规定：
1 无对重的齿轮齿条式施工升降机导轨架上端应安装一节无
齿条的安全节；
2 无对重的齿轮齿条式施工升降机安全节的颜色与其他标准
节明显区分。
11
标准
检验方法：检验人员观察检验。
4.5.6
附墙架应符合下列规定：
1 附墙架结构应完整，符合产品信息铭牌或产品使用说明书
规定的型式；
2 附墙架的间距、附墙架与导轨架及构筑物之间的连接，应
符合产品使用说明书规定，否则应有原制造单位或具有相应资质
的单位认可的专项施工设计；
3 附墙撑杆平面与附着面的法向夹角不应大于8°。
检验方法：检验人员观察检验，必要时钢卷尺、角度尺测量。
4.5.7
导轨架标准节连接螺栓应数量齐全、无缺陷，安装正确，
并应有防松措施，不得松动。螺栓应高出螺母顶平面的3倍螺距。
螺栓规格应符合产品使用说明书的规定。
检验方法：检验人员观察检验，必要时用力矩扳手测量。
4.5.8
导轨架标准节连接螺栓应螺杆在下，螺母在上。
检验方法：检验人员观察检验。
4.5.9
施工升降机传动系统、导轨架、附墙架、对重系统、齿条、
安全钩及吊杆底座等的安装连接螺栓的强度等级不应低于8.8级，
并应充分紧固、可靠锁定。
检验方法：检验人员观察检验。
4.5.10
施工升降机的标准节有不同的立管壁厚时，标准节应有防
标准节误装的明显标识。
检验方法：查阅说明书，观察检验，必要时用游标卡尺测量。
4.5.11
主要结构件连接销轴及轴端固定，应可靠。
检验方法：检验人员观察检验。
4.6
传动系统
4.6.1
传动系统的零部件应有防护罩等安全防护设施。且其防护
设施应便于维修检查。应设置固定的防护装置，防止可能损坏传
动件的物质进入。
检验方法：检验人员观察检验。
12
4.6.2
减速器应固定牢固，外观不应有可见裂纹等损坏情况，无
漏油现象，运行无异常声响。
检验方法：检验人员观察检验。
4.6.3
传动板的连接应牢固可靠。
检验方法：检验人员观察检验。
4.6.4
标准节上的齿条连接应牢固，相邻两齿条的对接处，沿齿
高方向的阶差不应大于 0.3 mm。
检验方法：使用深度游标卡尺测量。
4.6.5
悬挂吊笼和对重的钢丝绳应符合下列规定：
1 悬挂用钢丝绳不应少于两根，且相互独立。
2 钢丝绳末端应采用可靠的方法连接或固定，如：
——金属或树脂浇铸的接头；
——带套环的编结接头；
——带套环的压制接头；
