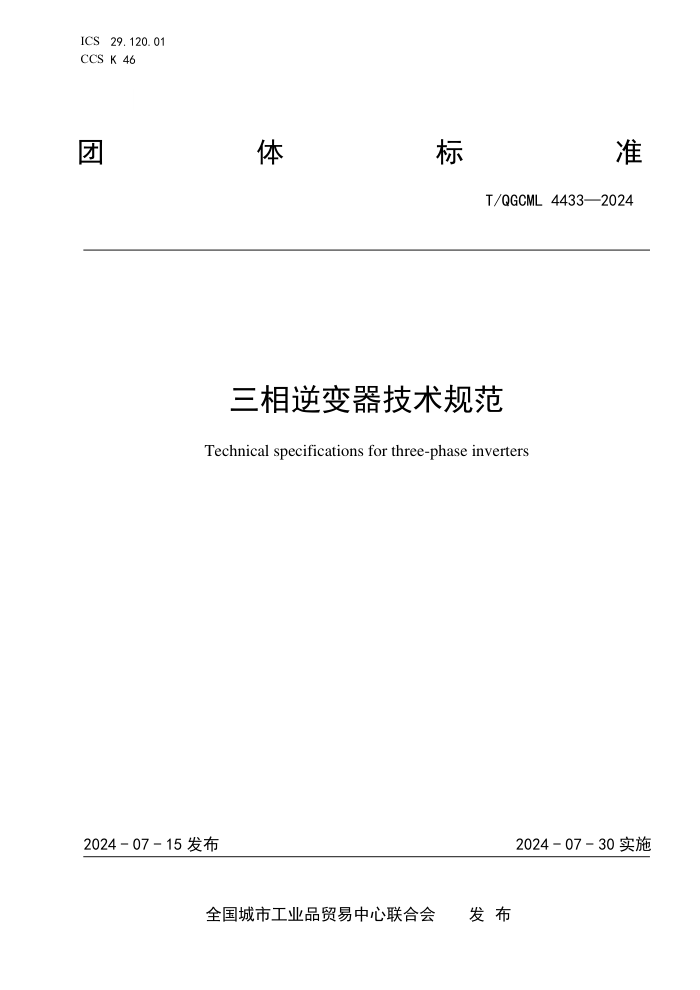

ICS 29.120.01
CCS
K 46
团
体 标 准
T/QGCML 4433—2024
三相逆变器技术规范
Technical specifications for three-phase inverters
2024 - 07 - 15 发布
2024 - 07 - 30 实施
全国城市工业品贸易中心联合会 发 布
T/QGCML 4433—2024
目
次
前言 ................................................................................. II
1 范围 ............................................................................... 1
2 规范性引用文件 ..................................................................... 1
3 术语和定义 ......................................................................... 1
4 技术要求 ........................................................................... 1
5 检验规则 ........................................................................... 3
6 标志、包装、运输和贮存 ............................................................. 3
I
T/QGCML 4433—2024
前
言
本文件按照GB/T 1.1—2020《标准化工作导则 第1部分：标准化文件的结构和起草规则》的规定
起草。
请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别专利的责任。
本文件由武汉烽火富华电气有限责任公司提出。
本文件由全国城市工业品贸易中心联合会归口。
本文件起草单位：武汉烽火富华电气有限责任公司、中石化新星湖北新能源开发有限公司、国网湖
北综合能源服务有限公司、湖北交投新能源投资有限公司、湖北省交通规划设计院股份有限公司、湖北
华中电力科技开发有限责任公司、深圳市沃尔新能源电气科技股份有限公司、深圳英飞源技术有限公司。
本文件主要起草人：崔新友、文涛、袁成、刘翠青、余鹏、罗乃好、李文慧、江连龙、冯舟、孙杰、
谭蕾、方兵、卢嘉、郭攀、汪妤、张磊、徐文渊、张金健、郑超。
本文件为首次发布。
II
T/QGCML 4433—2024
三相逆变器技术规范
1 范围
本文件规定了三相逆变器技术规范的术语和定义、技术要求、试验方法、检验规则、标志、包装、
运输及贮存。
本文件适用于三相逆变器技术规范的生产和检验。
2 规范性引用文件
下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件，
仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本（包括所有的修改单）适用于本
文件。
GB/T 191 包装储运图示标志
GB/T 2099.1 家用和类似用途插头插座 第1部分：通用要求
GB/T 2423.1 电工电子产品环境试验 第2部分：试验方法 试验A：低温
GB/T 2423.2 电工电子产品环境试验 第2部分：试验方法 试验B：高温
GB/T 2423.3 环境试验 第2部分：试验方法 试验Cab：恒定湿热试验
GB/T 2423.7 环境试验 第2部分:试验方法 试验Ec:粗率操作造成的冲击（主要用于设备型样品）
3 术语和定义
下列术语和定义适用于本文件。
逆变器 inverter
车载逆变器是为了方便车主用车载电源AC交流输出或直流输出，随时随地为数码产品充电的配件，
随着汽车工业的发展，车载逆变器被广泛应用，呈现出多功能性、便携性、时尚性的特征。用于汽车电
瓶(轿车12 V,卡车24 V) 供电的车载逆变器可以连接各种适配器或充电器给各种便携式、手持式设备
的锂电池充电。
4 技术要求
外观要求
4.1.1 产品外观应整洁，表面不应有凹痕、划伤、裂缝、变形、毛刺、霉斑等现象，表面涂层不应起
泡、龟裂、脱落。
4.1.2 金属件不应有锈蚀及其它机械损伤或明显划痕，灌注物不应外溢。
4.1.3 超声波焊接牢固平整，外壳无明显断裂、披锋、错位、水纹、污垢、刮花、划痕、缺料，底壳
打字正确清晰，无丝印不良、污垢等胶壳规格及材料要符合图纸要求。
4.1.4 说明功能的文字和图形符号标志应正确、清晰、端正、牢固，使用说明书应能指导用户正确使
用和维护。
尺寸要求
产品的尺寸应依次符合下列要求：
a) 结构应符合产品设计规定；
b) 逆变器各类耦合器及接口，应保证连接牢固、到位、插拨基本顺畅；
c) 以上长和宽偏差应不得超过±1 mm。
1
T/QGCML 4433—2024
功能要求
4.3.1 DC 直流输入 12 V 或 24 V, 输出额定 AC 交流电压 100～240 V, 频率 50～60 Hz。
4.3.2 AC 交流输出具有过流、过功率和短路保护功能，当故障排除后能自动恢复工作。
4.3.3 USB 充电输出具有过流、短路保护功能，当故障排除后能自动恢复工作。
电气性能要求
4.4.1 输入电压
产品上输入电压应符合下列要求：
a) 要求输入电压范围满足设计规格；
b) 输入电压范围直流 12 V/24 V, 低压保护和过压保护有效。
4.4.2 输出特性
输入直流电压在正常(未触发输入欠压或过压保护功能)范围的情况下，应满足下述规定：
a) 输出电压允差逆变器在稳态条件下运行时，输出电压允差不超过额定输出电压的±10；
b) 输出频率允差逆变器在稳态条件下运行时，输出频率允差不超过额定输出频率的±5 Hz；
c) 总谐波畸变率(电压波形失真度),在修正正弦波与正弦波逆变器正常运行时，总谐波畸变率在
纯阻性负载下应不超过 5％。
4.4.3 额定输出效率
当输入电压与AC交流端负载电流(电阻性负载)为额定值时，逆变器输出效率应＞85％。
4.4.4 输出过载能力
逆变器输出功率为额定值105％时，允许持续工作时间应不少于2 min。
4.4.5 无功电流
逆变器在休眠时，直流电流消耗不大于500 mA。
4.4.6 电击防护
产品的 AC 插座的结构设计应符合 GB/T 2099.1 的要求。
4.4.7 危险性放电防护
产品因无电容器等储存电荷而引起的电击危险，在插头拔出后 1 s，插销不得是危险的带电体。
环境适应性
4.5.1 高温贮存
按 GB/T 2423.2 的规定测试，产品在不工作情况下，经受温度为 40±2 ℃，时间为 2 h 的高温
试验，在室温条件下恢复 2 h，试验后，产品外观和性能应正常。
4.5.2 低温贮存
按 GB/T 2423.1 的规定测试，产品在不工作情况下，经受温度为-10±2 ℃，时间为 2 h 的低温
试验，在室温条件下恢复 2 h，试验后，产品外观和性能应正常。
4.5.3 恒定湿热
按 GB/T 2423.3 的规定测试，产品经受温度为 40±2 ℃，相对湿度为(93±2)％，时间为 48 h
的湿热试验，在正常大气条件下恢复 2 h，试验后，产品外观和性能应正常。
4.5.4 自由跌落
按 GB/T 2423.7 的规定测试，产品从 0.5 m 高处跌落后，产品外观和性能应正常。
2
T/QGCML 4433—2024
5 检验规则
检验分类
产品的检验分为出厂检验及型式检验。
出厂检验
5.2.1 产品出厂需经工厂检验部门逐批检验，检验合格后方能出厂。
5.2.2 出厂检验项目包括外观要求、电气性能要求、功能要求的所有项目。
型式检验
5.3.1 有下列情况之一时，应进行型式检验：
a) 产品试制定型时；
b) 正式生产后，当原料、工艺、配方发生较大改变，可能影响产品质量时；
c) 出厂检验结果与上次型式检验结果有较大差异时；
d) 停产 6 个月以上，恢复生产时。
5.3.2 型式检验项目为本文件所有项目。
5.3.3 型式检验的样品应从出厂检验合格的产品中随机抽取，每次型式检验抽取一台。
判定规则
产品经检验，符合第四章指标，外观、尺寸、功能、电气性能不合格不得复检，直接判定该批产品
为不合格或该次型式检验不合格；其余指标若有不合格项，可在同批产品中加倍抽样，对不合格项目进
行复检。若仍有不合格，则判定该批产品或该次型式检验结论为不合格。
6 标志、包装、运输和贮存
标志
产品包装上还应标注以下内容：
a) 制造商名称、地址；
b) 产品名称及型号；
c) 产品执行标准号；
d) 销售商名称、商标等。
包装
每个产品包装出厂时应附有下列随机文件：
a) 产品合格证；
b) 产品使用说明。
运输
产品在运输过程中应防止剧烈振动、冲击和保持包装完好，应有防止日晒、雨淋等防护措施，储运
图示标志应符合GB/T 191的规定。
贮存
产品应贮存在通风、干燥、无腐蚀性介质的仓库内，避免受潮，如露天存放时，应有防雨措施。
