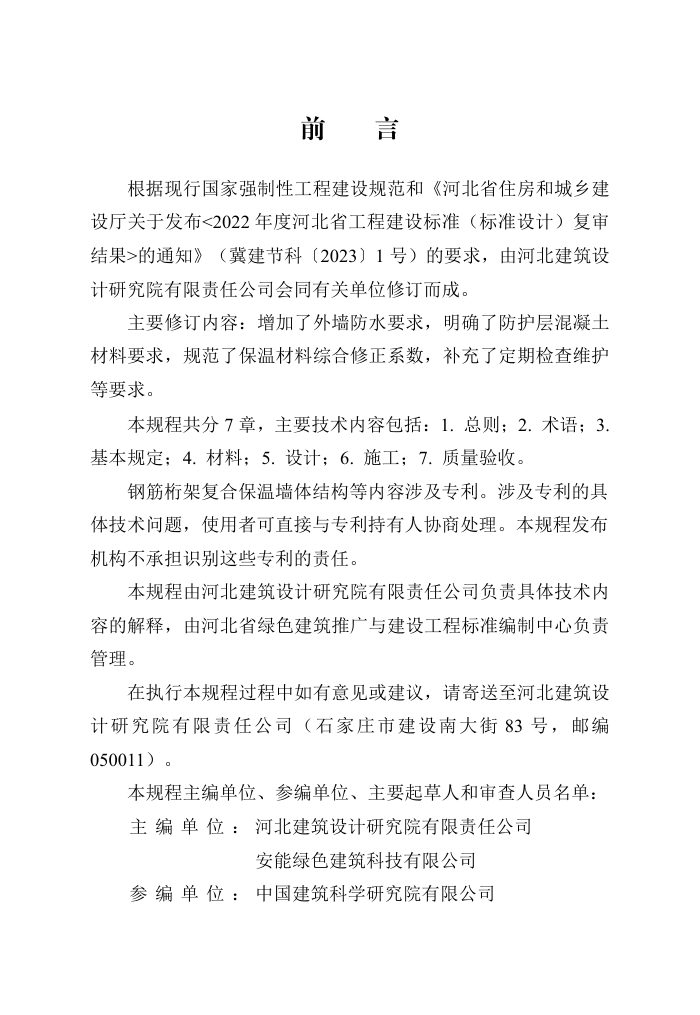

前
言
根据现行国家强制性工程建设规范和《河北省住房和城乡建
设厅关于发布<2022 年度河北省工程建设标准（标准设计）复审
结果>的通知》（冀建节科〔2023〕1 号）的要求，由河北建筑设
计研究院有限责任公司会同有关单位修订而成。
主要修订内容：增加了外墙防水要求，明确了防护层混凝土
材料要求，规范了保温材料综合修正系数，补充了定期检查维护
等要求。
本规程共分 7 章，主要技术内容包括：1. 总则；2. 术语；3.
基本规定；4. 材料；5. 设计；6. 施工；7. 质量验收。
钢筋桁架复合保温墙体结构等内容涉及专利。涉及专利的具
体技术问题，使用者可直接与专利持有人协商处理。本规程发布
机构不承担识别这些专利的责任。
本规程由河北建筑设计研究院有限责任公司负责具体技术内
容的解释，由河北省绿色建筑推广与建设工程标准编制中心负责
管理。
在执行本规程过程中如有意见或建议，请寄送至河北建筑设
计研究院有限责任公司（石家庄市建设南大街 83 号，邮编
050011）。
本规程主编单位、参编单位、主要起草人和审查人员名单：
主 编 单 位 ： 河北建筑设计研究院有限责任公司
安能绿色建筑科技有限公司
参 编 单 位 ： 中国建筑科学研究院有限公司
河北大成建筑设计咨询有限公司
主要起草人： 蒋义平
张学勇 习朝位 高汉章 胡悦民
曹瑞峥
叶武平
李 倩 王 磊 刘卫红 曹立强
岳 欣 张卫全 句德胜 魏 隽
张
硕 李 智 刘登辉 申爱建 杜 娟
王彦革
张振强
审 查 人 员 ： 徐志欣
王振宗 张利新 郝贵强 剧元峰
刘 强 赵会超
修订审查人员： 赵会超
徐志欣 张洪波 魏 永 罗宝阁
刘
强 李 永
目
次
1
总则·········································································1
2
术语·········································································2
3
基本规定·································································· 4
4
材料·········································································8
4.1
混凝土······························································· 8
4.2
钢
筋·······························································8
4.3
保温板····························································· 10
5
设计······································································· 12
5.1
一般规定·························································· 12
5.2
结构设计·························································· 13
5.3
构造措施·························································· 15
5.4
节能设计·························································· 15
6
施工······································································· 17
6.1
一般规定·························································· 17
6.2
施工准备·························································· 19
6.3
复合保温板入场及安装········································19
6.4
模板工程·························································· 30
6.5
混凝土施工······················································· 21
6.6
施工安全·························································· 22
7
质量验收·································································24
7.1
一般规定·························································· 24
标准
7.2
主控项目·························································· 26
7.3
一般项目·························································· 29
7.4
工程验收·························································· 32
本规程用词说明···························································· 34
引用标准名录······························································· 35
附：条文说明······························································· 38
Contents
1
General Provisions..........................................................................1
2
Terms...............................................................................................2
3
Basic Requirements........................................................................4
4
Materials......................................................................................... 8
4.1
Concrete.....................................................................................8
4.2
Steel Bar....................................................................................8
4.3
Thermal Insulation Board .........................................................10
5
Design...........................................................................................12
5.1
General Requirements................................................................ 12
5.2
Structure Design........................................................................13
5.3
Construction Measures...............................................................15
5.4
Energy Saving Design................................................................15
6
Construction..................................................................................17
6.1
General Requirements............................................................ 17
6.2
Construction Preparation............................................................19
6.3
Composite Insulation Board Admission & Installation....................19
6.4
Template Construction............................................................... 20
6.5
Concrete Construction............................................................... 21
6.6
Construction Safety...................................................................22
7
Quality Acceptance.......................................................................24
7.1
General Requirements................................................................24
标准
7.2
Master Project.......................................................................... 26
7.3
General Project.........................................................................29
7.4
Project Acceptance................................................................... 32
Explanation of Wording in this Specfication................................ 34
List of Quoted Standards.................................................................35
Addition：Explanation of
Provisions............................................ 38
1
总
则
1.0.1
为规范钢筋桁架混凝土复合保温系统在建筑工程中的应
用，做到安全适用、技术先进、经济合理、保证工程质量，制定
本规程。
1.0.2
本规程适用于河北省抗震设防烈度不大于 8 度和建筑高度
不大于 100m 的新建、扩建的民用建筑中采用钢筋桁架混凝土复
合保温系统的外墙保温工程的设计、施工和质量验收。
1.0.3
钢筋桁架混凝土复合保温系统的应用除应符合本规程外，
尚应符合国家及河北省现行有关标准的规定。
1
标准
2 术 语
钢筋桁架混凝土复合保温系统
composite thermal insulation system
steel bar truss concrete
以内置钢筋桁架复合保温板作为保温层，两侧同时浇筑混凝
土而形成一体的自保温墙体，为钢筋桁架混凝土复合保温系统，
简称复合保温系统。该墙体按结构受力方式不同分为复合剪力墙
和复合填充墙。
钢筋桁架复合保温板
insulation wallboard
steel bar truss composite thermal
2.0.1
2.0.2
保温板与预埋 V 形桁架腹筋整体发泡成型并与单侧钢筋网焊
接，或采用在保温板上进行插筋制作并与两侧钢筋网焊接，而形
成的空间网架保温板，为钢筋桁架复合保温板，简称复合保温板。
复合保温板根据桁架腹筋的不同构造形式分为Ⅰ型、Ⅱ型、
Ⅲ型和Ⅳ型共四种类型，其中Ⅰ型和Ⅱ型采用 V 形桁架腹筋，Ⅲ
型、Ⅳ型采用梯形桁架腹筋。
2.0.3 复合剪力墙 composite shear wall
在复合保温板两侧浇筑混凝土形成的兼结构受力与保温节能
于一体的复合墙体。
复合剪力墙按采用Ⅰ型、Ⅱ型、Ⅲ型复合保温板的不同而分
为Ⅰ型、Ⅱ型、Ⅲ型。
2.0.4 复合填充墙 composite filler wall
在复合保温板两侧浇筑 50mm～70mm 厚混凝土形成的兼构
2
件自承重与保温节能于一体的复合墙体。
复合填充墙采用Ⅳ型复合保温板。
2.0.5 结构层 Structure layer
复合剪力墙中处于保温层室内侧，主要起结构构件作用的钢
筋混凝土层。
2.0.6 构造层 protective structure layer
复合剪力墙中处于保温层室外侧，以及复合填充墙两侧，主
要起防护作用的钢筋混凝土层。
2.0.7
钢筋桁架
以 V 形钢筋作为腹杆、以纵向钢筋为弦杆，V 形腹杆开口
端与钢筋网焊接，或以梯形腰边钢筋作为腹杆、腹杆两端均与钢
丝网焊接，而形成的能够承受一定荷载的空间桁架结构。
2.0.8 自密实混凝土 Self-compacted concrete
具有高流动性、均匀性和稳定性，浇筑时无需外力振捣，能
够在自重作用下流动并充满模板的混凝土。
3
标准
3
基本规定
3.0.1
复合剪力墙的基本构造应符合表 3.0.1 的规定。
表 3.0.1
系统基本构造
外饰 面层 ① 透气 型防 水层 ② 找平 抗裂 层 ③ 系统基本构造 基层 墙体 ⑥ 构造示意图
防护层 ④ 保温层 ⑤
见单 项工 程设 计 见单 项工 程设 计 5mm 抗裂 砂 浆， 压入 一层 玻纤 网 50mm 厚 现浇钢 筋混凝 土 模塑聚苯板 石墨聚苯板 挤塑板 石墨挤塑板 现浇 钢筋 混凝 土
1
复合剪力墙（Ⅰ型）适用于高层剪力墙结构建筑，剪力墙内
设置双层受力钢筋。采用 V 形桁架腹筋，并用拉结筋与剪力墙内
主筋拉结。其基本构造应符合图 3.0.1-1 的要求。
室外
构造层
保温层
结构层
拉结筋
室内
复合保温板（Ⅰ型）
图 3.0.1-1
复合剪力墙（I 型）构造示意
(a、b、c 分别为构造层、保温层、结构层厚度)
2
复合剪力墙（Ⅱ型）适用于多层建筑（八层及以下），剪
4
力墙内设置单层受力钢筋，采用 V 形桁架腹筋。其基本构造应符
合图 3.0.1-2 的要求。
室外
室内
构造层
保温层
结构层
图 3.0.1-2
复合剪力墙（Ⅱ型）构造示意
(a、b、c 分别为构造层、保温层、结构层厚度)
3
复合剪力墙（Ⅲ型）适用于多层建筑（三层及以下），剪
力墙内设置单层受力钢筋，采用梯形钢筋桁架腹筋。其基本构造
应符合图 3.0.1-3 的要求。
室外
室内
构造层
保温层
结构层
复合保温板（Ⅲ型）
图 3.0.1-3
复合剪力墙（Ⅲ型）构造示意
(a、b、c 分别为构造层、保温层、结构层厚度)
3.0.2
复合填充墙采用梯形钢筋桁架腹筋。其基本构造应符合图
3.0.2 的要求。
室外
室内
构造层
保温层
结构层
5
标准
图 3.0.2
填充墙构造示意
(a、b、c 分别为构造层、保温层、构造层厚度)
3.0.3
复合保温系统及与主体结构连结构件的设计使用年限应满
足设计要求。
3.0.4
构造层及其与结构层应可靠连结，应能适应基层墙体的正
常变形而不产生裂缝或空鼓，应能承受自重、风荷载和室外气候
的长期反复作用且不产生有害的变形和破坏；在正常使用中或设
防地震发生时不应发生脱落。
3.0.5
复合保温系统外侧防护层宜采用自密实混凝土，结构层和
防护层同时浇筑，并采取必要技术措施，保证保温板不发生位移。
当采用其他类型混凝土时，应有可靠措施保证防护层的浇筑密实。
复合保温板 V 形桁架腹筋伸入结构层时，应通过钢筋拉钩与剪力
墙混凝土中钢筋网进行拉结。
3.0.6
复合保温系统的结构设计及安全性、热工性能应符合国家
现行标准《混凝土结构通用规范》GB 55008、《混凝土结构设计
规范》GB 50010、《建筑抗震设计规范》GB 50011、《民用建筑
热工设计规范》GB 50176 的要求。
3.0.7
复合保温系统应具有防火及阻绝火势蔓延的能力，并应符
合现行国家标准《建筑防火通用规范》GB 55037 和《建筑设计防
火规范》GB 50016 的相关规定。
3.0.8
复合保温系统的空气隔声量应符合现行国家标准《民用建
筑隔声设计规范》GB 50118 的相关规定。
3.0.9
复合保温系统的外饰面层宜采用涂料饰面，并应符合现行
国家标准《建筑装饰装修工程质量验收标准》GB 50210 的相关规
6
定。
3.0.10
复合保温系统应具有防止水渗透性能。
3.0.11
在正确使用和正常维护的条件下，复合保温系统设计工作
年限不应少于 50 年。
3.0.12
复合保温系统施工质量控制及质量验收要求应符合现行
国家标准《建筑与市政工程施工质量控制通用规范》GB 55032 的
相关规定。
3.0.13
保温材料的检测报告应满足下列要求：
1
保温芯材检测必须满足陈化期要求；
2
保温芯材检测报告必须为抽样检测；
3
检测报告的各项指标应为同一批次的材料、在同一份检测
报告中体现。
3.0.14
复合保温系统应定期检查，出现渗漏、破损、脱落现象时，
应进行修复。
3.0.15
复合保温系统性能指标应符合表 3.0.15 的规定。
表 3.0.15
钢筋桁架现浇混凝土复合保温系统性能要求
项目 单位 性能要求 试验方法
耐候性 MPa 无空鼓、剥落或脱落、开裂等破坏，无渗水裂缝； 系统拉伸粘结强度不小于 0.10 JGJ 144
耐冻融性 MPa 80 次冻融循环后，系统无空鼓、脱落、无可见裂 缝；拉伸粘结强度不小于 0.10
耐火极限 h ≥1 GB/T 9978
7
标准
4
材料及性能
4.1
混凝土
4.1.1
复合保温系统的混凝土力学性能指标应符合现行国家标准
《混凝土结构设计规范》GB 50010 的规定，且钢筋混凝土的强度
等级不应低于 C25，抗震等级不低于二级的钢筋混凝土结构构件，
混凝土强度等级不应低于 C30。
4.1.2
复合保温系统外侧防护层宜采用自密实混凝土，入模工作
性能要求按表 4.1.2 的规定，原材料要求、配合比设计及试验方法
应按现行行业标准《自密实混凝土应用技术规程》JGJ/T 283 的规
定执行。当采用普通混凝土时，应进行配合比设计，采取可靠的
技术措施保证防护层混凝土均匀密实，并应满足防护层相关性能
要求。
表 4.1.2
自密实混凝土工作性能要求
自密实性能 性能指标 重要性 性能等级 技术要求
填充性 坍落扩展度（mm） 控制指标 SF3 760~850
扩展时间 T500（s） VS2 ＜2
抗离析性 离析率（%） SR2 ≤15
间隙通过性 坍落扩展度与 J 环扩展度 差值（mm） 可选指标 PA2 0≤PA2≤25
4.2
钢
筋
4.2.1
复合保温系统中的钢筋采取现场绑扎时，其材质应符合现
行国家标准《混凝土结构设计规范》GB 50010 的规定。
8
4.2.2
复合保温板中焊接钢筋网的材质应符合《钢筋焊接网混凝
土结构技术规程》JGJ 114 的有关规定，钢筋焊接网的规格和性能
应符合表 4.2.2 的规定：
表 4.2.2
钢筋焊接网规格及性能要求
钢筋直径(mm) 3 4
网格尺寸(mm) 50×50 100×100
间距允许偏差(mm) ±10
焊点抗剪力要求 (N) 750 1320
焊点开焊数量/总数量 ≤1%，且最外侧钢筋不允许开焊
4.2.3
复合保温板中桁架腹筋应采用不锈钢丝。不锈钢丝材质应
符合现行国家标准《焊接用不锈钢丝》YB/T 5092 的规定，且混
凝土中酸溶性氯离子含量应符合现行国家标准《混凝土结构设计
规范》GB 50010 的规定，桁架腹筋焊接应符合表 4.2.3 的规定。
表 4.2.3
桁架腹筋焊接规格及性能要求
钢筋直径(mm) 3 4
钢筋间距 或数量 V 形 钢筋 桁架 V 形腹筋 — 沿桁架方向间距 100 mm
与腹筋垂直 的纵向筋 3 根或 5 根 —
梯形腹筋 ≥80 个/m2 —
间距允许偏差(mm) ±10
焊点抗剪力要求(N) 750
焊点开焊数量/总数量 ≤1%
9
标准
4.3
保温板
4.3.1
复合保温板中保温节能材料可采用模塑聚苯乙烯泡沫板、
石墨聚苯乙烯泡沫板、挤塑聚苯乙烯泡沫板、聚氨酯硬泡保温板。
保温板应六面或多面喷涂水泥基聚合物砂浆包覆，保温板的厚度
应符合现行国家建筑节能设计标准的规定。
4.3.2
模塑聚苯乙烯泡沫板性能指标应符合表 4.3.2 的要求。
表 4.3.2
模塑聚苯板性能要求
项 目 性能指标 试验方法
EPS 石墨 EPS
表观密度(Kg/m3) 20～22 按照 GB/T 10801.1 相 关规定执行
导热系数[W/(m·K)] ≤0.037 ≤0.032
压缩强度(MPa) ≥0.10
吸水率(%) ≤3.0
透湿性能[ng/(Pa·m·s)] ≤4.5
尺寸稳 定性 （%） 1 (70±2)℃下 48h ≤0.3
2 （70±2）℃、 （90±5）%RH 下 48h ≤0.5
弯曲变形(mm) ≥20
剪切强度（kPa） — ≥100 JC/T 2441
氧指数 ≥30 GB 8624
燃烧性能等级 B1 级
注：1
尺寸稳定性中的试验条件有 2 种，第 1 种必选；第 2 种可选，用于高湿、高温气候
条件；
2
模塑聚苯板和石墨聚苯板在工程应用前，宜在自然条件下陈化 42d，或在温度（60
±5）℃环境中陈化 5d。
4.3.3
挤塑聚苯乙烯泡沫板性能指标应符合表 4.3.3 的要求。
10
表 4.3.3
挤塑聚苯板性能要求
项 目 普通挤塑XPS 石墨挤塑XPS 试验方法
表观密度(Kg/m3) 30～35 按照 GB/T 10801.2 相关规定执行
导热系数[W/(m·K)] ≤0.030 ≤0.024
压缩强度(MPa) ≥0.20
吸水率(%) ≤1.5
透湿性能[ng/(Pa·m·s)] ≤3.5
尺寸稳定性(%) ≤1.2
弯曲变形(mm) ≥15
氧指数 ≥30 GB/T 2406
燃烧性能等级 B1 级 GB 8624
注：1
挤塑聚苯板和石墨挤塑板产品不得掺加非本厂挤塑板产品的回收料，在出厂前
应双面去皮或双面开槽；
2 挤塑聚苯板和石墨挤塑板在工程应用前，应在自然条件下陈化不少于 28
4.3.4 聚氨酯硬泡保温板性能指标应符合表 4.3.4 的要求。
表 4.3.4 聚氨酯硬泡保温板性能要求
项 目 性能指标 试验方法
表观密度(Kg/m3) ≥25 按照 GB/T 21558 相关规定执行
导热系数[W/(m·K)] ≤0.024
压缩强度(MPa) ≥0.15
吸水率(%) ≤3.0
透湿性能[ng/(Pa·m·s)] ≤3.5
尺寸稳定性(%) ≤2.0
氧指数 ≥30
燃烧性能等级 B1 级
弯曲变形(mm) ≥6.5
注：在工程应用前，应在自然条件下陈化不少于 28d；
11
标准
5
设
计
5.1
一般规定
5.1.1
复合剪力墙可用于剪力墙结构体系、框架剪力墙结构体系、
部分框支剪力墙结构体系等。
5.1.2
应用复合剪力墙的房屋建筑，其抗震设防类别和相应的抗
震设防标准应按现行国家标准《建筑工程抗震设防分类标准》GB
50223 确定。根据设防类别、烈度、结构类型和房屋高度采用不
同的抗震等级，其抗震等级按《建筑与市政工程抗震通用规范》
GB 55002、《建筑抗震设计规范》GB 50011 和《高层建筑混凝土
结构技术规程》JGJ 3 的规定执行，并应符合相应的计算和构造
措施要求。
5.1.3
应用复合剪力墙的房屋建筑，其外墙保温系统在重力荷载、
风荷载、地震作用、温度作用和主体结构正常变形影响下，应具
有安全性，并应符合国家现行标准《工程结构通用规范》GB
55001、《建筑与市政工程抗震通用规范》GB 55002、《混凝土
结构通用规范》GB 55008、《建筑结构荷载规范》GB 50009、《建
筑抗震设计规范》GB 50011 和《高层建筑混凝土结构技术规程》
JGJ 3 的有关规定。
5.1.4
复合填充墙的布置应避免使结构形成刚度和强度分布上的
突变；与主体结构应有可靠拉结，并能适应主体结构不同方向的
层间位移。
5.1.5
复合剪力墙系统外墙防水应符合国家现行标准《建筑与市政
工程防水通用规范》GB 55030 和《建筑外墙防水技术规程》JGJ/T
12
235 的规定，并应符合下列规定：
1
应做好密封和防水构造处理，重要部位应有详图。
2
水平出挑部位以及延伸至地面以下的部位应做防水处理。
3
在外保温系统上安装的设备或管道应固定于主体结构上，
并应采取密封和防水措施。
5.1.6
复合剪力墙系统的外饰面涂料应采用防水透气性涂料，其
性能应符合设计要求和国家现行有关标准要求。
