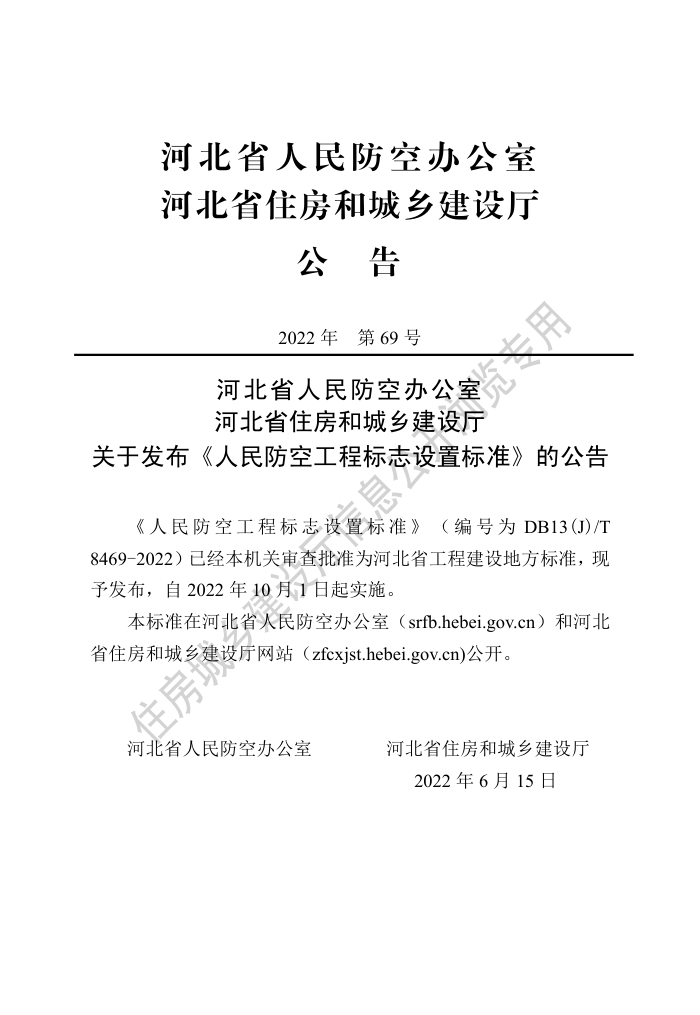

河 北 省 人 民 防 空 办 公 室
河北省住房和城乡建设厅
公 2022 年 告 第 69 号
河北省人民防空办公室
河北省住房和城乡建设厅
关于发布《人民防空工程标志设置标准》的公告
《 人 民 防 空 工 程 标 志 设 置 标 准 》 （ 编 号 为 DB13(J)/T
8469-2022）已经本机关审查批准为河北省工程建设地方标准，现
予发布，自 2022 年 10 月 1 日起实施。
本标准在河北省人民防空办公室（srfb.hebei.gov.cn）和河北
省住房和城乡建设厅网站（zfcxjst.hebei.gov.cn)公开。
河北省人民防空办公室
河北省住房和城乡建设厅
2022 年 6 月 15 日
前
言
根据河北省住房和城乡建设厅《2021 年度省工程建设标准和
标准设计第二批制（修）订计划》（冀建节科函〔2021〕117 号
文）的要求，由河北人防工程设计研究院有限公司编制而成。
本标准共 5 章和 3 个附录，主要技术内容包括：1. 总则；2.术
语；3. 标志设置；4. 标志牌制作和安装；5. 标志线样式。
本标准由河北人防工程设计研究院有限公司负责具体技术内
容的解释，由河北省绿色建筑推广与建设工程标准编制中心负责
管理。
标准执行过程中如有意见或建议，请寄送河北省人民防空办
公室（地址：石家庄市鹿泉区山前大道 516 号；邮政编码：050227，
电话：0311-66735817，邮箱：srfgcc@163.com），以供今后修订
时参考。
本标准主编单位、主要起草人和审查人员名单：
主 编 单 位 ： 河北人防工程设计研究院有限公司
主要起草人： 刘
段
张
瑾 杨勇涛 王 晶 梁 宁 李增晓
捷 刘百川 董少英 刘 吟 罗 庆
辉 赵 峰 王 旭 张云东 杨晓伟
客连斌
杨新国 王 赛 陈 辰 黄香玲
审 查 人 员 ： 李山林
邓春涛 田川平 曹胜昔 和国富
庄玉良 孙 彤
目 次
1 总则································································································ 1
2 术语································································································ 2
3 标志设置························································································ 4
3.1 一般规定····················································································· 4
3.2 导向标志····················································································· 5
3.3 信息标志····················································································· 6
3.4 警示标志····················································································· 7
3.5 标志线·························································································8
4 标志牌制作和安装········································································ 9
4.1 标志牌制作··················································································9
4.2 标志牌安装················································································12
5 标志线样式·················································································· 15
附录 A 导向标志图形符号···························································· 17
附录 B 信息标志图形符号···························································· 23
附录 C 警示标志图形符号···························································· 27
本标准用词说明················································································ 28
引用标准名录···················································································· 29
附：条文说明···················································································· 31
标准
Contents
1 General Provisions·········································································1
2 Terms·······························································································2
3 Signs································································································4
3.1 General Requirements··································································· 4
3.2 Direction Signs·············································································5
3.3 Information Signs········································································· 6
3.4 Warning Signs·············································································· 7
3.5 Sign Line·····················································································8
4 Signs Making and Installation·····················································9
4.1 Signs Making··············································································· 9
4.2 Signs Installation········································································ 12
5 Sign Line Style··········································································· 15
Appendix A Graphical Symbols of Direction Signs·················· 17
Appendix B Graphical Symbols of Information Signs··············23
Appendix C Graphical Symbols of Warning Signs····················27
Explanation of Wording in This Standard·····································28
List of Quoted Standards·································································29
Addition：Explanation of Provisions·············································· 31
1
总
则
1.0.1
为指导人民防空工程（以下简称人防工程）标志设置，规范
标志牌制作和安装，做到系统、规范、安全，制定本标准。
1.0.2
本标准适用于河北省人防工程中医疗救护工程、防空专业队
工程、人员掩蔽工程、人防物资库、人防交通干（支）道及连通道
的标志设置、制作和安装。
1.0.3
人防工程标志的设置除应符合本标准规定外，尚应符合国家
和河北省现行有关标准的规定。
1
标准
2.0.1 人防工程标志 2 术 语
civil air defence works signs
用于识别人防工程，界定人防工程范围，提供导向、信息、警
示、识别功能的标志牌和标志线等信息载体的统称。
2.0.2 导向标志 direction signs
指引人员按预定的行进路线到达指定位置的标志。
2.0.3 信息标志 information signs
提示人员进驻区域的功能或对区域进行注解的标志。
2.0.4 警示标志 warning signs
对人员进行提醒和警告的标志。
2.0.5 标志线 sign line
为区分人防工程和普通地下空间，在人防工程内部墙、柱表面
喷涂的线形标志。
2.0.6 人防工程 civil air defence works
为保障人民防空指挥、通信、掩蔽等需要而建造的防护建筑，
亦简称为人防工程。按使用功能分为指挥工程、医疗救护工程、防
空专业队工程、人员掩蔽工程和配套工程等。
2.0.7 医疗救护工程 works of medical treatment and rescue
战时保障对伤员早期救治工作顺利进行的人防工程。按照医疗
分级和担负任务的不同，医疗救护工程分为中心医院、急救医院和
救护站等。
2.0.8 防空专业队工程 works of service team for civil air defence
供防空专业队队员和装备战时掩蔽的人防工程称为防空专业
2
队工程。防空专业队工程由专业队队员掩蔽部和专业队装备（车辆）
掩蔽部两部分组成。
人员掩蔽工程
personnel shelter
供城市居民战时掩蔽的人防工程称为人员掩蔽工程。按照所掩
蔽人员战时的作用，人员掩蔽工程分为一等人员掩蔽工程和二等人
员掩蔽工程。一等人员掩蔽工程指战时坚持工作的政府机关、城市
生活重要保障部门（电信、供电、供气、供水、食品等）、重要厂
矿企业和其他战时有人员进出要求的人员掩蔽工程；二等人员掩蔽
工程指战时留城的普通居民掩蔽工程。
人防交通干（支）道
defence
main (branch) passage-way of civil air
2.0.9
2.0.10
战时主要供人员或车辆通行的人防工程。
3
标准
3.1.1 1 3 标志设置
3.1 一般规定
人防工程标志的设置应符合下列规定：
人防工程应设置导向标志、信息标志和警示标志，标志设置
应遵循信息量适中的原则，做到系统、醒目、易识、协调；
3.1.2 2 人防工程内宜喷涂标志线，标志线的设置应连贯、协调。
1 人防工程设备设施的着色应符合下列规定：
防护设备的门扇、闭锁把手和手轮着色应按表 3.1.2 采用；
2 其他设备设施的着色标准应符合《人民防空工程设备设施
标志和着色标准》RFJ01 的规定。
表 3.1.2
防护设备着色色卡号一览表
防护设备部位 防护设备类别 门扇 闭锁把手、手轮
防护密闭门、密闭门 0676（6.25G8.5/2.4） 0891（5Y7.5/1.2）
防爆波活门 0676（6.25G8.5/2.4） —
防护密闭封堵板 0525（3.1PB7.5/5.6） —
注：表中色卡号按国家标准《建筑颜色的表示方法》GB/T 18922-2008 选用。
4
3.2
导向标志
3.2.1
导向标志的类别应符合表 3.2.1 的规定。
表 3.2.1
导向标志的类别
标志类别 标志名称 信息内容
外部标志 总图引导 人防工程信息综述、方位引导
方向引导 人防工程出入口方向引导
口部引导 口部编号、口部性质
内部标志 使用引导 公众使用的功能房间和功能区域位置引导
连通引导 紧急疏散引导
方向引导 人防交通干（支）道方向引导
3.2.2 1 总图引导标志的设置应符合下列规定：
场区内人流密集处应设置总图引导标志。人防交通干（支）
道及连通道的总图引导标志尚应设置在出入口附近；
2
总图引导标志应标明人防工程名称、范围、所处层数、战时
出入口编号、各防护单元战时功能、标志牌在总图中的位置及二维
码等。
3.2.3
建筑红线内主要交叉路口宜设置方向引导标志，方向引导标
志应标明人防出入口的方向。
3.2.4
口部引导标志应标明口部编号和口部性质，口部引导标志的
设置位置应符合下列规定：
1
有口部房的室外出入口，应在口部房的墙（柱）外侧设置口
部引导标志；
2
无口部房的室外出入口，应在出入口附近设置口部引导标
志；
5
标准
3
室内出入口，应在通往人防工程的地下室前厅或通道内设
置口部引导标志；
4
作为战时出入口使用的汽车坡道，尚应在坡道封顶线的梁
侧面设置口部引导标志，标志规格及样式应符合本标准附录 A 的规
定。
3.2.5
公众使用的功能房间和功能区域应设置使用引导标志，并符
合下列规定：
1
洗消间、脱衣室、穿衣室、诊疗室、急救观察室等功能房间
应在门洞外设置使用引导标志；
2
洗消区、医技部、手术部、外科护理、烧伤护理、内科护理
等功能区域应在醒目位置设置使用引导标志；
3
战时厕所应在其附近醒目位置设置使用引导标志。战时旱
厕的使用引导标志可临战安装。
3.2.6
防护单元连通口应在其门洞上方设置连通引导标志，连通引
导标志应注明通往的防护单元编号。人防交通干（支）道及连通道
应在与相邻人防工程或普通地下空间的连通口门洞附近，设置连通
引导标志。
3.2.7
人防交通干（支）道及连通道，应在工程内的出入口附近和
干（支）道交叉口处，设置方向引导标志，标明干（支）道及连通
道的连通方向。
3.3
信息标志
3.3.1
信息标志的类别应符合表 3.3.1 的规定。
6
表 3.3.1
信息标志的类别
标志类别 标志名称 信息内容
外部标志 单元信息 防护单元编号，防护单元战时功能
内部标志 管理制度 人防工程维护管理制度
使用须知 人防工程使用须知
通道信息 通道性质
房间信息 非公众使用房间的战时功能
3.3.2
人防出入口防护密闭门外应设置单元信息标志，单元信息标
志应注明本防护单元的编号和战时功能。
3.3.3
人防工程应在主体内部主要出入口附近的醒目位置设置管理
制度和使用须知标志。
3.3.4
防毒通道和密闭通道内应在醒目位置设置通道信息标志。
3.3.5
指挥通信值班室、防化通信值班室、防化器材储藏室、配电
室、风机房、除尘滤毒室、封堵构件存放室、柴油电站等非公众使
用功能房间，应在其门扇上设置房间信息标志。
3.4
警示标志
3.4.1
警示标志的类别应符合表 3.4.1 的规定。
表 3.4.1
警示标志的类别
标志类别 标志名称 信息内容
内部标志 工程警示 警示性提示
设施警示 警示性提示
3.4.2
人防工程主体内应在醒目位置设置工程警示标志，工程警示
标志应注明本工程的属性并作出警示性提示。
7
标准
3.4.3
人防工程内无专属房间的设备设施应设置设施警示标志，设
施警示标志应注明设施的属性并作出警示性提示。临战构筑战时水
箱的警示标志可临战安装。
3.5
标志线
3.5.1
标志线的类别应符合表 3.5.1 的规定。
表 3.5.1
标志线的类别
标志类别 标志名称 信息内容
内部标志 墙标志线 掩蔽区界线、警示性提示
柱标志线 —
3.5.2
人防工程主体内部墙、柱宜设置标志线。
8
4
标志牌制作和安装
4.1
标志牌制作
4.1.1
标志牌的样式应美观、规范，图形和文字应简洁。
4.1.2
标志牌的材质应为铝板、不锈钢板或合成树脂板，并满足环
保、耐用、阻燃、防腐、易维护等要求。
4.1.3 1 标志牌的厚度应符合下列规定：
设置在室外的标志牌，其厚度应根据安装方式、标志牌结构
形式、风荷载计算等确定，并应符合表 4.1.3 的规定；
2
设置在室内的标志牌，其厚度最小厚度应符合表 4.1.3 的规
定。
表 4.1.3
标志牌最小厚度（mm）
材料种类 安装方式 铝板 不锈钢板 合成树脂板
附着式 1.5 1.5 3.0
悬挂式 2.0 2.0 5.0
框架式 3.0 3.0 8.0
柱式 3.0 3.0 8.0
4.1.4
汽车坡道封顶线梁侧面设置的标志牌，其规格宜与梁同长同
宽，图形区和文字区应比例协调；其他标志牌的规格应符合表 4.1.4
的规定，样式应符合图 4.1.4 的规定。
9
标准
表 4.1.4
标志牌的规格
标志类别 标志名称 标志 类型 a（mm） b （mm） c （mm）
最小值 模数
导向 标志 外部标志 总图引导 A 型 750 50 1.6a 20
方向引导 B 或 D 型 250 10 1.25a 0.2a （且不 大于 30）
口部引导 B 型 250 10 1.25a
内部标志 使用引导 B 型 120 10 1.75a
连通引导 180 10 1.75a
方向引导 D 型 180 10 1.75a
信息 标志 外部标志 单元信息 C 型 250 50 2.0a 0.05a
内部标志 管理制度 A 型 610 — 560 20
使用须知 A 型 610 — 560
通道信息 B 或 D 型 160 10 1.75a 30
房间信息 E 型 100 10 2.75a 12.5
警示 标志 内部标志 工程警示 C 型 250 50 2.0a 0.05a
设施警示 C 型 250 50 2.0a
标题区
图示区
a） A 型标志牌
10
图形区 文字区
b） B 型标志牌
区域 1
区域 2
c） C 型标志牌
文字区
图形区
d） D 型标志牌
11
标准
文字区
e） E 型标志牌
图 4.1.4
标志牌样式示意
4.1.5
标志牌的底色、采用的图形和字体、图形和字体颜色应符合
本标准附录 A、附录 B、附录 C 的规定。
4.1.6
铝板和钢板材质的标志牌表面应设置不低于高强级的反光
膜，反光膜应符合国家标准《道路交通反光膜》GB/T 18833 的规定。
4.2
标志牌安装
4.2.1
标志牌的安装位置应醒目、无遮挡。房间信息以外的标志牌
不得安装在门、窗等活动的物体上。
4.2.2
标志牌的安装应安全、可靠，安装方式应符合表 4.2.2 的规定。
室外安装的标志牌尚应按本标准 4.2.4 条进行风荷载验算。
表 4.2.2
标志牌安装方式
标志类型 标志名称 安装方式
导向标志 外部标志 总图引导 柱式或框架式
方向引导 柱式
口部引导 附着式或柱式
12
续表 4.2.2
标志类型 标志名称 安装方式
导向标志 内部标志 使用引导 附着式或悬挂式
连通引导 附着式
方向引导 悬挂式
信息标志 外部标志 单元信息 附着式
内部标志 管理制度
使用须知
通道信息
房间信息
警示标志 内部标志 工程警示 附着式
设施警示 悬挂式
注：功能房间使用引导标志牌应附着式安装，功能区域使用标志牌应悬挂式安装。
4.2.3 1 标志牌的安装高度应符合下列规定：
附着式安装的标志牌，其上边缘与地面之间的垂直距离不
应小于 2.0m；
2
悬挂式和柱式安装的标志牌，其下边缘与地面之间的垂直
距离不应小于 2.2m；
3
框架式安装的标志牌，其水平中线与地面之间的垂直距离
宜为 1.6m。
4.2.4 1 作用在室外安装标志牌上的风荷载应符合下列规定：
柱式和框架式安装的标志牌应考虑风压的作用，作用在标
志牌上的风压力可按下列公式计算：
式中：P —— P = 0.5ρcv2 （4.2.4-1）
单位面积上的风压力（Pa）；
13
标准
——
——
——
空气密度，可取 1.26kg/m3；
风力系数，取 1.2；
风速（m/s），可取 30m/s～50m/s。
ρ
c
v
2
附着式安装的标志牌应考虑风荷载引起的负压作用，作用
在标志牌上的负压力可根据公式 4.2.4-1 进行计算。
4.2.5
除本标准另有规定者外，标志牌均应在工程施工阶段安装，
并与人防工程同步验收。
14
5
标志线样式
5.0.1
墙标志线样式应符合图 5.0.1 的规定。墙标志线颜色为国家标
准《建筑颜色的表示方法》GB/T 18922-2008 规定的（颜色编码）
1093 2.5YR 6.5/9.6。“人防工程
禁止破坏”字样应位于墙面醒目
位置，间距不宜超过 30m，字体为国标黑体，字高为 130mm。
图 5.0.1
墙体标志线样式示意
注：图中尺寸单位 mm。
5.0.2
柱标志线的样式应符合图 5.0.2 的规定。柱标志线颜色为国家
标准《建筑颜色的表示方法》GB/T 18922-2008 规定的（颜色编码）
1093 2.5YR 6.5/9.6。
15
标准
图 5.0.2
柱标志线样式示意
注：图中尺寸单位 mm。
5.0.3
标志线应采用防霉涂料。
5.0.4
标志线应在工程施工阶段喷涂，并与人防工程同步验收。
16
附录 A
导向标志图形符号
表 A.0.1
导向标志图形符号一览表
标志类别 标志名称 分项 标志牌示例 备注
外部标志 总图引导 ---- 1.总图比例不宜小于 1：1000； 2.标题文字为黑色（C:100，M:100， Y:100，K:100）。 3. 人民防空徽标按国标采用； 4. 示例中的橙色为（C:0，M:70， Y:100，K:0）； 5. 示例中的白色为（C:0，M:0，Y:0， K:0）； 6. 汉字字体为微软雅黑，英文和数 字字体为 Arial； 7. 防护单元及出入口编号据实填 写。
17
标准
续表 A.0.1
标志类别 标志名称 分项 标志牌示例 备注
外部标志 口部引导 汽车坡道处 1. 人民防空徽标按国标采用； 2. 示例中的橙色为（C:0，M:70， Y:100，K:0）； 3. 示例中的白色为（C:0，M:0，Y:0， K:0）； 4. 汉字字体为微软雅黑，英文和数 字字体为 Arial； 5. 图形按示例采用； 6. 防护单元及出入口编号据实填 写。
其他处
方向引导 ----
18
续表 A.0.1
标志类别 标志名称 分项 标志牌示例 备注
内部标志 使用引导 诊疗室 1. 人民防空徽标按国标采用； 2. 示例中的橙色为（C:0，M:70， Y:100，K:0）； 3. 示例中的白色为（C:0，M:0，Y:0， K:0）； 4. 汉字字体为微软雅黑，英文和数 字字体为 Arial； 5. 图形按示例采用； 6. 防护单元及出入口编号据实填 写。
急救观察室
脱衣室
洗消间
19
标准
续表 A.0.1
标志类别 标志名称 分项 标志牌示例 备注
内部标志 使用引导 洗消区 1. 人民防空徽标按国标采用； 2. 示例中的橙色为（C:0，M:70， Y:100，K:0）； 3. 示例中的白色为（C:0，M:0，Y:0， K:0）； 4. 汉字字体为微软雅黑，英文和数 字字体为 Arial； 5. 图形按示例采用； 6. 防护单元及出入口编号据实填 写。
穿衣室
医技部
手术部
20
续表 A.0.1
标志类别 标志名称 分项 标志牌示例 备注
内部标志 使用引导 外科护理 1. 人民防空徽标按国标采用； 2. 示例中的橙色为（C:0，M:70， Y:100，K:0）； 3. 示例中的白色为（C:0，M:0，Y:0， K:0）； 4. 汉字字体为微软雅黑，英文和数 字字体为 Arial； 5. 图形按示例采用； 6. 防护单元及出入口编号据实填 写。
烧伤护理
内科护理
战时厕所
21
标准
续表 A.0.1
标志类别 标志名称 分项 标志牌示例 备注
内部标志 连通引导 通往 防护单元 X 1. 人民防空徽标按国标采用； 2. 示例中的橙色为（C:0，M:70， Y:100，K:0）； 3. 示例中的白色为（C:0，M:0，Y:0， K:0）； 4. 汉字字体为微软雅黑，英文和数 字字体为 Arial； 5. 图形按示例采用； 6. 防护单元及出入口编号据实填 写。
通往 相邻人防工程
通往 普通地下空间
方向引导 通往 XX 大街方向
22
附录 B
信息标志图形符号
表 B.0.1
信息标志图形符号一览表
标志类别 标志名称 分项 标志牌示例 备注
外部标志 管理制度 ---- 1.标题文字为黑色（C:100，M:100， Y:100，K:100）； 2. 标志牌的底色、图形、符号、字 体及颜色应符合附录 A 的规定。
使用须知 ----
23
标准
续表 B.0.1
标志类别 标志名称 分项 标志牌示例 备注
外部标志 单元信息 第 X 防护单元 战时功能 1.密闭通道图示箭头为进入人防工 程方向。 2.标志牌的底色、图形、符号、字体 及颜色应符合附录 A 的规定。
内部标志 通道信息 防毒通道
密闭通道
24
续表 B.0.1
标志类别 标志名称 分项 标志牌示例 备注
内部标志 房间信息 防化通信 值班室 标志牌的底色、图形、符号、字体 及颜色应符合附录 A 的规定。
指挥通信 值班室
柴油电站
除尘滤毒室
25
标准
续表 B.0.1
标志类别 标志名称 分项 标志牌示例 备注
内部标志 房间信息 防化器材 储藏室 标志牌的底色、图形、符号、字体 及颜色应符合附录 A 的规定。
封堵构件 存放室
配电室
风机房
26
