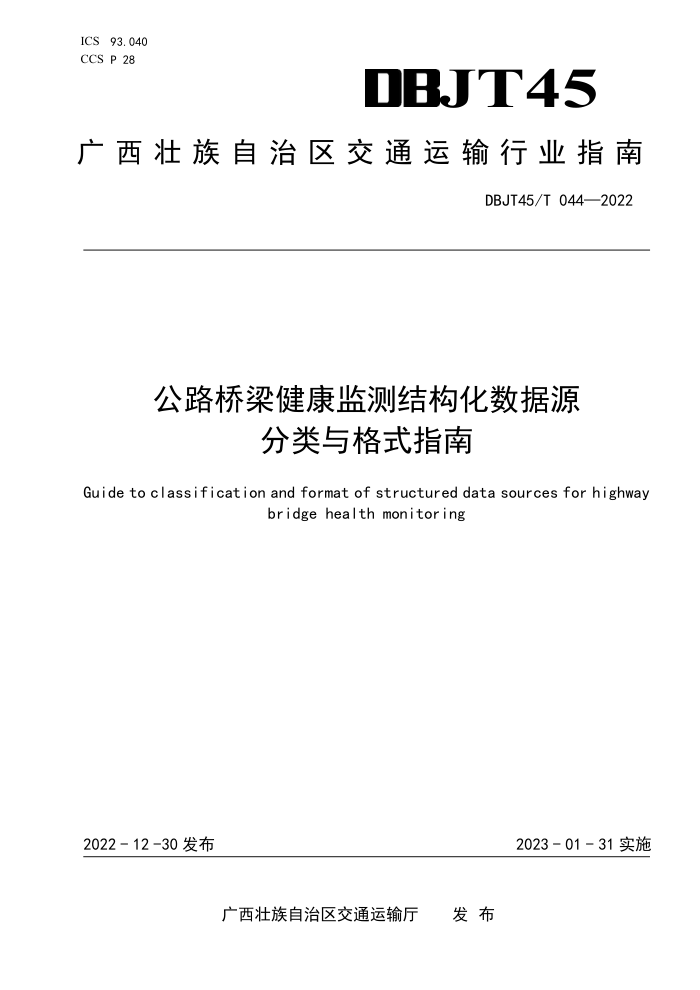

ICS 93.040 JT45
CCS P 28
广 西 壮 族 自 治 区 交 通 运 输 行 业 指 南
DBJT45/T 044—2022
公路桥梁健康监测结构化数据源
分类与格式指南
Guide to classification and format of structured data sources for highway
bridge health monitoring
2022 - 12 -30 发布
2023 - 01 - 31 实施
广西壮族自治区交通运输厅 发 布
DBJT45/T 044—2022
目
次
前
言 ............................................................................ II
1 范围 ................................................................................. 1
2 规范性引用文件 ....................................................................... 1
3 术语和定义 ........................................................................... 1
4 基本规定 ............................................................................. 2
5 数据源分类 ........................................................................... 2
监测对象分类 ..................................................................... 2
不同桥型监测对象及数据源分类 ..................................................... 2
6 数据表格式 ........................................................................... 7
环境类 ........................................................................... 7
作用类 ........................................................................... 9
结构响应类 ...................................................................... 12
结构变化类 ...................................................................... 16
其他数据 ........................................................................ 18
附
附
录 A （资料性） 基本信息表 ..................................................... 20
录 B （资料性） 数据关系 E-R 图 ................................................. 24
I
DBJT45/T 044—2022
前
言
本文件按照GB/T 1.1—2020《标准化工作导则
起草。
第1部分：标准化文件的结构和起草规则》的规定
请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别专利的责任。
本文件由广西壮族自治区交通运输厅提出并宣贯。
本文件由广西交通运输标准化技术委员会归口。
本文件起草单位：广西交通工程检测有限公司、广西交通设计集团有限公司、广西交投科技有限公
司、广西新发展交通集团有限公司、广西壮族自治区高速公路发展中心、柳州欧维姆结构检测技术有限
公司、广西交科集团有限公司。
本文件主要起草人：罗彦、韦达洁、毛建平、李飞林、韦红亮、王正、周里鸣、何华、蓝日彦、王
长海、蒋符发、韦勇克、唐赓、王晓琳、谭海晖、唐丽娟、梁才、罗海宇、蒋凌杰、吴维彬、吴志隆、
黄建初、王华、王龙林、陈彦羽。
本文件主要审查人：罗吉智、李道飞、李琳、叶进、姚青云、韩成贵、解威威。
II
DBJT45/T 044—2022
公路桥梁健康监测结构化数据源
分类与格式指南
1
范围
本文件规定了公路桥梁健康监测结构化数据源分类与格式的术语和定义、基本规定、数据源分类、
数据表格式。
本文件适用于广西壮族自治区行政区域内公路桥梁健康监测结构化数据源的分类与格式规定。
2
规范性引用文件
下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件，
仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本（包括所有的修改单）适用于本
文件。
3 JT/T 1037 公路桥梁结构监测技术规范
术语和定义
下列术语和定义适用于本文件。
环境
environmental factors
影响桥梁安全和功能的桥址自然环境因素。
作用
action
桥梁所受的直接荷载或间接荷载。
结构响应
structural response
由作用引起的桥梁构件、部件、结构的静力或动力响应。
结构变化
structural variation
以桥梁结构成桥状态或某一规定时刻状态为基准，桥梁构件、部件、结构在使用中几何形态和表观、
结构性能发生的相对变化。
结构化数据
structured data
由数据库二维表结构来逻辑表达和实现的数据形式。
数据表
table
数据库中某种特定类型数据的结构化对象，由行（row）和列（column）组成，表示有一定意义的
信息的集合。
1
DBJT45/T 044—2022
字段
field
数据库中表的单元属性，以列（column）的方式呈现，表示与对象或类关联的变量。
主键
primary key
表中的一个或多个字段，它的值用于唯一地标识表中的某一条记录。
外键
foreign key
表中的一个字段，它不是当前数据表的主键，而是另外一个表的主键。
4
基本规定
桥梁健康监测数据库宜采用技术先进、稳定可靠、易于扩展的设计方案，设计方案宜遵循数据的
完整性和一致性原则。
桥梁健康监测数据源按照监测对象、不同桥型监测内容进行分类，应符合 JT/T 1037 的要求。
数据表格式宜符合以下要求：
——数据表格式根据不同的监测对象分表设计，表中每个具体参数进行相应的字段设计；
——数据表格式字段设计包含数据采集时间、传感器编号、测试值等参数；
——监测数据表中与传感器信息表中关于传感器编号的字段设计一致。
测点编号规则宜符合 JT/T 1037 的要求。
传感器编号宜按“监测类别简称-传感器编号”组成，监测类别简称根据“监测类别表名”命名，
传感器编号由 4 位阿拉伯数字组成，不足四位，前序补 0。
示例：表 6 中环境温度监测第 1 号测点，标记为：RTS-0001。
数据报警级别划分宜符合 JT/T 1037 的要求。
5
数据源分类
监测对象分类
根据监测对象分为环境类、作用类、结构响应类和结构变化类，如下：
——环境类：包括温度、湿度、雨量、结冰等；
——作用类：包括车辆荷载、风荷载、结构温度、船舶撞击、地震等；
——结构响应类：包括位移、转角、应变、索力、支座反力、振动等；
——结构变化类：包括基础冲刷、空间位置变化、裂缝、腐蚀、体外预应力、螺栓状态、索夹滑移
等。
不同桥型监测对象及数据源分类
5.2.1
按悬索桥监测对象对监测数据源的分类宜符合表 1 的规定。
表 1
悬索桥监测对象及数据源分类
监测对象 监测类别 监测数据源
环境 环境温度 桥址区环境温度
主梁内温度
主缆内温度
2
DBJT45/T 044—2022
表 1
悬索桥监测对象及数据源分类（续）
监测对象 监测类别 监测数据源
环境 环境温度 锚室内温度
鞍罩内温度
索塔内温度
环境湿度 桥址区环境湿度
主梁内湿度
主缆内湿度
锚室内湿度
鞍罩内湿度
索塔内湿度
结冰 桥面结冰、主缆结冰
作用 车辆荷载 所有车道车重、轴重、轴数、车速
所有车道车流量
所有车辆空间分布视频图像
风速、风向 桥面风速、风向
塔顶风速、风向
结构温度 混凝土构件温度
钢结构构件温度
桥面铺装层温度
船舶撞击 桥墩加速度、视频图像
地震 桥岸地表场地加速度
承台顶或桥墩底部加速度
响应 位移 主梁竖向位移
主梁横向位移
支座位移
梁端纵向位移
塔顶偏位
主缆偏位
转角 塔顶转角
梁端水平转角
梁端竖向转角
应变 主梁关键截面应变
索塔关键截面应变
索力 吊索索力
锚跨索股力
支座反力 支座反力
振动 主梁竖向振动加速度
主梁横向振动加速度
主梁纵向振动加速度
塔顶水平双向振动加速度
吊索振动加速度
3
DBJT45/T 044—2022
表 1
悬索桥监测对象及数据源分类（续）
监测对象 监测类别 监测数据源
变化 基础冲刷 基础冲刷深度
空间位置变化 锚碇位移
裂缝 混凝土结构裂缝
钢结构裂缝
腐蚀 墩身、承台混凝土氯离子浓度
墩身、承台混凝土氯离子侵蚀深度
螺栓状态 索夹螺杆紧固力、高强螺栓紧固力、螺栓滑脱
索夹滑移 索夹滑移
5.2.2
按斜拉桥监测对象对监测数据源的分类宜符合表 2 的规定。
表 2
斜拉桥监测对象及数据源分类
监测对象 监测类别 监测数据源
环境 环境温度 桥址区环境温度
主梁内温度
索塔锚固区温度
环境湿度 桥址区环境湿度
主梁内湿度
索塔锚固区湿度
雨量 降雨量
结冰 桥面结冰、斜拉索结冰
作用 车辆荷载 所有车道车重、轴重、轴数、车速
所有车道车流量
所有车辆空间分布视频图像
风速、风向 桥面风速、风向
塔顶风速、风向
结构温度 混凝土或钢结构构件温度
桥面铺装层温度
船舶撞击 桥墩加速度
地震 桥岸地表场地加速度
承台顶或桥墩底部加速度
响应 位移 主梁竖向位移
主梁横向位移
支座位移
梁端纵向位移
塔顶偏位
转角 塔顶截面转角
梁端水平转角
梁端竖向转角
4
DBJT45/T 044—2022
表 2
斜拉桥监测对象及数据源分类（续）
监测对象 监测类别 监测数据源
响应 应变 主梁关键截面应变
索塔关键截面应变
索力 斜拉索索力
支座反力 支座反力
振动 主梁竖向振动加速度
主梁横向振动加速度
主梁纵向振动加速度
塔顶水平双向振动加速度
索振动加速度
变化 基础冲刷 基础冲刷深度
裂缝 混凝土结构裂缝
钢结构裂缝
腐蚀 墩身、承台混凝土氯离子浓度
墩身、承台混凝土氯离子侵蚀深度
螺栓状态 高强螺栓紧固力、螺栓滑脱
5.2.3
按梁桥监测对象对监测数据源的分类宜符合表 3 的规定。
表 3
梁桥监测对象及数据源分类
监测对象 监测类别 监测数据源
环境 环境温度 桥址区环境温度
主梁内温度
环境湿度 桥址区环境湿度
主梁内湿度
结冰 桥面结冰
作用 车辆荷载 所有车道车重、轴重、轴数、车速
所有车道车流量
所有车辆空间分布视频图像
风速、风向 桥面风速、风向
结构温度 混凝土或钢结构构件温度
桥面铺装层温度
船舶撞击 桥墩加速度
地震 桥岸地表场地加速度
承台顶或桥墩底部加速度
响应 位移 主梁竖向位移
支座位移
梁端纵向位移
高墩墩顶偏位
应变 主梁关键截面应变
支座反力 支座反力
5
DBJT45/T 044—2022
表 3
梁桥监测对象及数据源分类（续）
监测对象 监测类别 监测数据源
变化 振动 主梁竖向振动加速度
主梁横向振动加速度
主梁纵向振动加速度
桥墩顶部纵向及横向振动加速度
基础冲刷 基础冲刷深度
空间位置变化 桥墩竖向位移
裂缝 混凝土结构裂缝
钢结构裂缝
腐蚀 墩身、承台混凝土氯离子浓度
墩身、承台混凝土氯离子侵蚀深度
预应力 体外预应力
螺栓状态 高强螺栓紧固力、螺栓滑脱
5.2.4
按拱桥监测对象对监测数据源的分类宜符合表 4 的规定。
表 4
拱桥监测对象及数据源分类
监测对象 监测类别 监测数据源
环境 环境温度 桥址区环境温度
主梁内温度
主拱内温度
环境湿度 桥址区环境湿度
主梁内湿度
主拱内湿度
结冰 桥面结冰、吊杆结冰
作用 车辆荷载 所有车道车重、轴重、轴数、车速
所有车道车流量
所有车辆空间分布视频图像
风速、风向 桥面风速、风向
拱顶风速、风向
结构温度 混凝土或钢结构构件温度
桥面铺装层温度
船舶撞击 桥墩加速度
地震 桥岸地表场地加速度
承台顶或桥墩底部加速度
响应 位移 主梁竖向位移
主梁横向位移
支座位移
梁端纵向位移
拱顶偏位
应变 主梁关键截面应变
6
DBJT45/T 044—2022
表 4
拱桥监测对象及数据源分类（续）
监测对象 监测类别 监测数据源
响应 应变 主拱关键截面应变
索力 吊杆力
系杆力
支座反力 支座反力
振动 主梁竖向振动加速度
主梁横向振动加速度
主梁纵向振动加速度
拱顶三向振动加速度
吊杆振动加速度
变化 基础冲刷 基础冲刷深度
空间位置变化 拱脚偏位
裂缝 混凝土结构裂缝
钢结构裂缝
腐蚀 墩身、承台混凝土氯离子浓度
墩身、承台混凝土氯离子侵蚀深度
螺栓状态 高强螺栓紧固力、螺栓滑脱
6
数据表格式
环境类
6.1.1
环境类监测数据基本信息定义见表 5。
表 5
环境类监测数据基本信息定义表
监测类别 表名 监测数据源 数据单位
环境温度 RTS 桥址区环境温度 摄氏度（℃）
主梁内温度
主缆内温度
锚室内温度
鞍罩内温度
索塔内温度
索塔锚固区温度
主拱内温度
环境湿度 RHS 桥址区环境湿度 百分比（％）
主梁内湿度
主缆内湿度
锚室内湿度
鞍罩内湿度
索塔内湿度
索塔锚固区湿度
7
DBJT45/T 044—2022
表 5
环境类监测数据基本信息定义表（续）
监测类别 表名 监测数据源 数据单位
雨量 PWS 降雨量 毫米（mm）
结冰 FRZ 桥面结冰 毫米（mm）
缆索结冰
吊杆结冰
6.1.2
温湿度监测表格式应分别符合表 6 和表 7 的规定。
表 6
温度数据表格式（数据表名：RTS）
名称 字段名 类型 备注 示例
序号 ID 字符型 数据序列号，主键 20212540620001
传感器编号 SENSOR_NUM 字符型 外键 RTS-0001
采集时间 TIME 日期时间型 YYYY/MM/DD HH24:MM:SS 2020/05/12 22:23:25
温度采集值 VALUE_T 双精度浮点型 单位：℃ 25.33
报警状态 STATE 整型 0-正常； 1-超限一级报警； 2-超限二级报警。 0
表 7
湿度数据表格式（数据表名：RHS）
名称 字段名 类型 备注 示例
序号 ID 字符型 数据序列号，主键 20212540620001
传感器编号 SENSOR_NUM 字符型 外键 RHS-0001
采集时间 TIME 日期时间型 YYYY/MM/DD HH24:MM:SS 2020/05/12 22:23:25
湿度采集值 VALUE_H 双精度浮点型 单位：％ 65.01
报警状态 STATE 整型 0-正常； 1-超限一级报警。 0
6.1.3
雨量监测数据表格式应符合表 8 的规定。
表 8
雨量监测数据表格式（数据表名：PWS）
名称 字段名 类型 备注 示例
序号 ID 字符型 数据序列号，主键 20212540620001
传感器编号 SENSOR_NUM 字符型 外键 PWS-0001
采集时间 TIME 日期时间型 YYYY/MM/DD HH24:MM:SS 2020/05/12 22:23:25
采集值 VALUE 双精度浮点型 单位：mm 5.12
报警状态 STATE 整型 0-正常； 1-超限一级报警。 0
8
DBJT45/T 044—2022
6.1.4
结冰监测数据表格式应符合表 9 的规定。
表 9
结冰监测数据表格式（数据表名：FRZ）
名称 字段名 类型 备注 示例
序号 ID 字符型 数据序列号，主键 20212540620001
传感器编号 SENSOR_NUM 字符型 外键 FRZ-0001
采集时间 TIME 日期时间型 YYYY/MM/DD HH24:MM:SS 2020/05/12 22:23:25
结冰厚度 VALUE 双精度浮点型 单位：mm 5.12
报警状态 STATE 整型 0-正常； 1-超限一级报警。 0
作用类
6.2.1
作用类监测数据基本信息定义见表 10。
表 10
作用类监测数据基本信息定义表
监测类别 表名 监测数据源 数据单位
车辆荷载 HSD 所有车道车重、轴重、轴数、车速 车重、轴重：千克(kg)； 车速：千米每小时(km/h)
风荷载 UAN 桥面风速、风向 风速：米每秒(m/s)； 风向：度(°)
塔顶风速、风向
拱顶风速、风向
结构温度 TMP 混凝土或钢结构构件温度 毫米（mm）
主缆温度 摄氏度(℃)
桥面铺装层温度
船舶撞击 VID 桥墩加速度 米每平方秒(m/s 2)
地震 桥岸地表场地加速度 米每平方秒(m/s 2)
承台顶或桥墩底部加速度
6.2.2
车辆荷载监测内容应包含车牌、车速、车道号、轴数、轴重、轴距等内容。监测数据表应符合
表 11 的规定。
表 11
车辆荷载数据表格式（数据表名：HSD）
名称 字段名 类型 备注 示例
序号 SEQ 字符型 数据序列号，主键 20212540620001
传感器编号 SENSOR_NUM 字符型 外键 HSD-0001
称重时间 WEIGHT_TIME 日期时间型 YYYY/MM/DD HH24:MM:SS 2021/05/12 22:20:25
车牌 CARID 字符型 — 桂 A123456
车牌颜色 LI_PLATE_COLOR 字符型 — 黄色
9
DBJT45/T 044—2022
表11
车辆荷载数据表格式（数据表名：HSD）（续）
名称 字段名 类型 备注 示例
是否超重 OVER_WEIGHT 整型 0：不超重 1：超重 0
速度 SPEED 双精度浮点型 — 51
车道号 LANE_N 整型 — 2
轴数 AXIS 整型 车辆轴的数量 2
总重 AXIS1 双精度浮点型 单位：kg 2 500.23
轴重 1 P1_AXIS1 双精度浮点型 单位：kg 1 213.23
轴重 2 P1_AXIS2 双精度浮点型 单位：kg 1 287.23
轴重 3 P1_AXIS3 双精度浮点型 单位：kg 0
轴重 4 P1_AXIS4 双精度浮点型 单位：kg 0
轴重 5 P1_AXIS5 双精度浮点型 单位：kg 0
轴重 6 P1_AXIS6 双精度浮点型 单位：kg 0
轴重 7 P1_AXIS7 双精度浮点型 单位：kg 0
轴重 8 P1_AXIS8 双精度浮点型 单位：kg 0
轴重 9 P1_AXIS9 双精度浮点型 单位：kg 0
轴重 10 P1_AXIS10 双精度浮点型 单位：kg 0
轴重 11 P1_AXIS11 双精度浮点型 单位：kg 0
轴重 12 P1_AXIS12 双精度浮点型 单位：kg 0
轴重 13 P1_AXIS13 双精度浮点型 单位：kg 0
轴重 14 P1_AXIS14 双精度浮点型 单位：kg 0
轴重 15 P1_AXIS15 双精度浮点型 单位：kg 0
轴重 16 P1_AXIS16 双精度浮点型 单位：kg 0
轴重 17 P1_AXIS17 双精度浮点型 单位：kg 0
轴重 18 P1_AXIS18 双精度浮点型 单位：kg 0
轴重 19 P1_AXIS19 双精度浮点型 单位：kg 0
轴重 20 P1_AXIS20 双精度浮点型 单位：kg 0
轴重 21 P1_AXIS21 双精度浮点型 单位：kg 0
轴重 22 P1_AXIS22 双精度浮点型 单位：kg 0
轴重 23 P1_AXIS23 双精度浮点型 单位：kg 0
轴重 24 P1_AXIS24 双精度浮点型 单位：kg 0
轴重 25 P1_AXIS25 双精度浮点型 单位：kg 0
轴距 1 AXIS_SPACE1 双精度浮点型 单位：m 2.32
轴距 2 AXIS_SPACE2 双精度浮点型 单位：m 0
轴距 3 AXIS_SPACE3 双精度浮点型 单位：m 0
轴距 4 AXIS _SPACE4 双精度浮点型 单位：m 0
轴距 5 AXIS _SPACE5 双精度浮点型 单位：m 0
轴距 6 AXIS _SPACE6 双精度浮点型 单位：m 0
轴距 7 AXIS _SPACE7 双精度浮点型 单位：m 0
轴距 8 AXIS_SPACE8 双精度浮点型 单位：m 0
轴距 9 AXIS_SPACE9 双精度浮点型 单位：m 0
10
DBJT45/T 044—2022
表11
车辆荷载数据表格式（数据表名：HSD）（续）
名称 字段名 类型 备注 示例
轴距 10 AXIS_SPACE10 双精度浮点型 单位：m 0
轴距 11 AXIS_SPACE11 双精度浮点型 单位：m 0
轴距 12 AXIS_SPACE12 双精度浮点型 单位：m 0
轴距 13 AXIS_SPACE13 双精度浮点型 单位：m 0
轴距 14 AXIS_SPACE14 双精度浮点型 单位：m 0
轴距 15 AXIS_SPACE15 双精度浮点型 单位：m 0
轴距 16 AXIS_SPACE16 双精度浮点型 单位：m 0
轴距 17 AXIS_SPACE17 双精度浮点型 单位：m 0
轴距 18 AXIS_SPACE18 双精度浮点型 单位：m 0
轴距 19 AXIS_SPACE19 双精度浮点型 单位：m 0
轴距 20 AXIS_SPACE20 双精度浮点型 单位：m 0
轴距 21 AXIS_SPACE21 双精度浮点型 单位：m 0
轴距 22 AXIS_SPACE22 双精度浮点型 单位：m 0
轴距 23 AXIS_SPACE23 双精度浮点型 单位：m 0
轴距 24 AXIS_SPACE24 双精度浮点型 单位：m 0
报警状态 STATE 整型 0-正常； 1-超限一级报警； 2-超限二级报警。 0
6.2.3
风荷载监测内容应包括风速、风向。水平风向以正北向为 0°，正东向为 90°，正南向为 180°，
正西向为 270°；垂直风向应以水平为 0°，垂直于水平面向下为-90°，垂直于水平面向上为 90°。
风荷载监测数据表应符合表 12 的规定。
表 12
风荷载数据表格式（数据表名：UAN）
