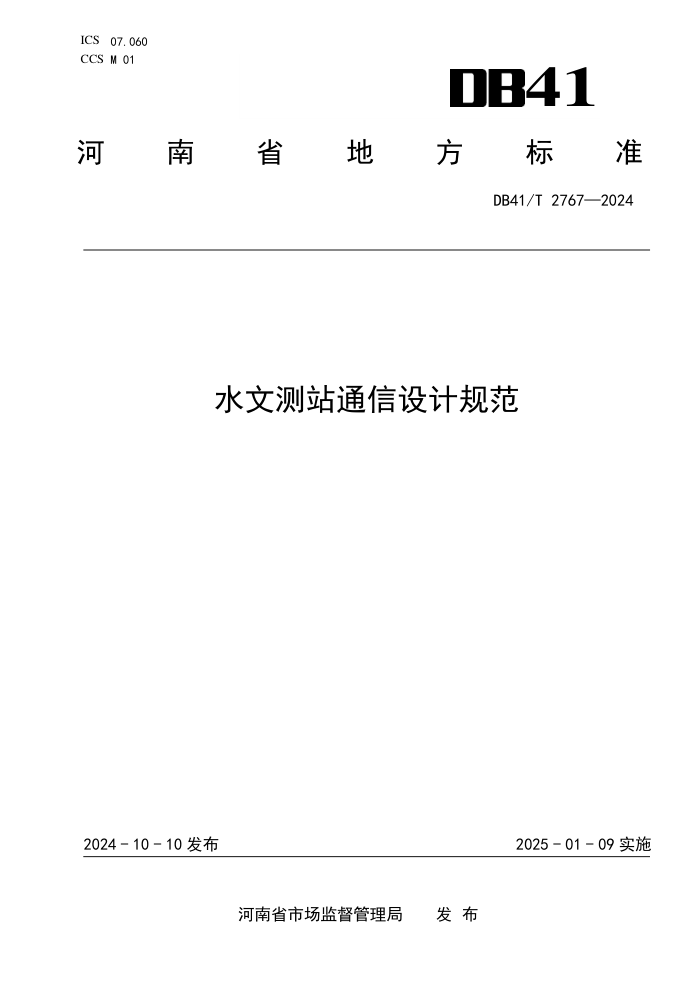

ICS 07.060
CCS M 01 41
河
南 省 地 方 标 准
DB41/T 2767—2024
水文测站通信设计规范
2024 - 10 - 10 发布
2025 - 01 - 09 实施
河南省市场监督管理局 发 布
DB41/T 2767—2024
目
次
前言 ................................................................................. II
1 范围 ............................................................................... 1
2 规范性引用文件 ..................................................................... 1
3 术语和定义 ......................................................................... 1
4 总体要求 ........................................................................... 1
5 通信组成和通信方式的选择 ........................................................... 2
6 通信基础设施 ....................................................................... 2
7 通信传输 ........................................................................... 3
8 通信安全 ........................................................................... 3
I
DB41/T 2767—2024
前
言
本文件按照GB/T 1.1—2020《标准化工作导则 第1部分：标准化文件的结构和起草规则》的规定
起草。
请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别专利的责任。
本文件由河南省水利厅提出。
本文件由河南省水利标准化技术委员会（HN/TC 22）归口。
本文件起草单位：河南水文水资源测报中心、南阳市水利建筑勘测设计院、南阳市河湖事务中心、
河南灵捷水利勘测设计研究有限公司、南阳市白河橡胶坝运行保障中心、河南省燕山水库运行保障中心。
本文件主要起草人：冉志海、王一匡、陈宏立、贾哲、赵慧军、施旭娜、贾鹏生、张国辉、吴沛、
王守玉、张巍、樊好萍、祝华伟、张振勇、曲振会、韩虎。
II
DB41/T 2767—2024
水文测站通信设计规范
1 范围
本文件规定了水文测站通信设计的总体要求、通信组成和通信方式选择、通信基础设施、通信传输、
通信安全。
本文件适用于新建、改建、扩建的水文测站通信设计。
2 规范性引用文件
下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件，
仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本（包括所有的修改单）适用于本
文件。
GB/T 41368—2022 水文自动测报系统技术规范
GB 50689—2011 通信局（站）防雷与接地工程设计规范
SL/T 276—2022 水文基础设施建设及技术装备标准
SL/T 292—2020 水利系统通信业务技术导则
SL 515—2013 水利视频监视系统技术规范
SL/T 694—2021 水利系统通信工程质量评定与验收规程
SL/T 783—2019 水利数据交换规约
SL/T 803—2020 水利网络安全保护技术规范
SL/T 812.1—2021 水利监测数据传输规约 第1部分：总则
3 术语和定义
下列术语和定义适用于本文件。
3.1
一体化自动水文测报站
为满足自动收集水文数据而在河、渠、湖、库上或流域内设立的集电源、采集、测控、存储、处理
和通信传输于一体的水文测站。
3.2
通信网关
接收水文测站监测数据并完成向外部共享与交换数据的通信控制系统。
3.3
物联网平台
连接水文要素传感器、采集终端，并接收和下发数据、承载应用，具有计算存储能力并对数据实时
处理的云平台。
4 总体要求
1
DB41/T 2767—2024
4.1 通信设计应遵循技术成熟、安全可靠、控制有序和绿色环保的原则。
4.2 通信设计应满足通信的高可用性和低功耗要求。
4.3 水文测站内部通信的干路通信应以光路通信为主，电缆通信为辅。网络网际协议（IP）地址的规
划应用应符合 SL/T 292—2020 的要求。
4.4 视频图像数据传输应按照 SL 515—2013 的规定，宜采用满足图像识别要求的视频编码标准。
4.5 通信网络应采用网络安全技术、信息传输加密及其他信息安全技术措施，确保通信安全。
4.6 水文测站通信设备设施安装布署位置的防洪标准应满足 SL/T 276—2022 的要求。
4.7 通信设备优先采用安全可靠、自主先进的设备。
5 通信组成和通信方式的选择
5.1 水文测站的通信组成分为内部通信和对外通信。
5.2 内部通信包括水文要素测控通信、站内环境测控通信和相关的音视频等流媒体通信。
5.3 对外通信是水文测站与外部的通信，包括与水情分中心及其他有关部门之间的通信。对外通信分
为常规通信与应急通信，应急通信是确保在常规通信失效情况下的对外联络通信。
5.4 根据实地查勘水文测站建设场地，勘测公共通信网络的通信条件，确定通信信道形式。根据水文
测站的水文要素监测需求，合理选择通信方式。
5.5 水文要素传感器测控信息和站内环境测控信息的通信应采用有线方式。水文要素测控信息通信方
式应符合 GB/T 41368—2022 要求。
5.6 音视频等流媒体数据通信一般应通过有线方式。在地理位置条件不具备有线时，可采用无线方式。
5.7 无线通信设计应以开放通信协议为主，私有协议方式为辅，确保数据标准化和专业化。
5.8 对外通信可以采用固定网络通信线路、公共移动通信网络和卫星链路。水文测站对外通信应有两
种以上可以自动切换的不同通信方式的链路，优先保障数据、语音通信。
5.9 应急通信宜采用卫星通信方式。
6 通信基础设施
6.1 通信布线
6.1.1 通信布线应以水文测站地形、地物、建筑设施和既定的建设规划为主要依据，选择地质稳固、
地势安全稳定，路由短直，并避开有可能对线路造成损伤的地段。建筑物内宜设置综合布线系统，综合
布线系统应满足 SL 694—2021 的要求。
6.1.2 光缆路由及敷设方式应结合水文测站的特点，充分利用站内设施，可采用架空、管道和直埋的
敷设形式。
6.1.3 水文要素传感器以及一体化自动水文测报站的防雷设计应符合 GB/T 41368—2022 的要求。
6.2 通信电源
6.2.1 通信设备的采用集中供电方式，与设备间距离超过集中供电范围而且小于 90 m 的设备供电采用
以太网供电（PoE）形式。超过集中供电的传感器、遥测终端机采用太阳能板浮充蓄电池供电形式。
6.2.2 传感器、遥测终端机和视频监控等设备应采用低能耗设备。
6.2.3 水文测站内电源系统至少有三种以上：采用末端切换的双路交流电源、发电机组和不间断电源。
发电机组输出功率按照满足设备正常运行限时不低于 500 h 选择，不间断电源电池应能满足设备正常运
2
DB41/T 2767—2024
行 4 h 以上；一体化自动水文测报站太阳能蓄电池配置不少于 30 d 标准。
6.3 通信设备间及设备布置
6.3.1 通信设备间主要存放通信核心交换连接设备、配电箱、蓄电池和通信接入设备等。应独立布置，
周边应避免卫生间、浴室等易漏水的场所，并应避开电磁和振动干扰。
6.3.2 通信设备间设立电缆沟时，净宽不少于 200 mm，净深不少于 120 mm。设立活动地板时，不设电
缆沟。
6.3.3 通信设备间应设立独立机械通风装置、空气调节装置及温湿度自动测定装置。确保设备间的温
度、露点温度和相对湿度应满足配备的主要电子信息设备的使用要求。
6.3.4 通信设备间应设置火灾告警系统和气体灭火系统。
6.3.5 通信直流接地符合应 GB 50689—2011 的要求。
6.3.6 设备间及设备布设应满足 SL/T 694—2021 的要求。
7 通信传输
7.1 水文要素测控通信传输
7.1.1 水文要素测控通信传输是传感器与遥测终端机之间的通信。传感器和遥测终端机的通信传输设
备应符合 GB/T 41368—2022 的要求。
7.1.2 降水量、蒸发量、水位、土壤墒情等传感器通过 RS—232、RS—485 或脉冲型输入等通信接口与
遥测终端机通信。
7.1.3 在线监测的流速、含沙量和水质等水文要素在通信传输时，具备有线通信条件时应优先采用有
线通信，无线通信作为辅助和补充。
7.2 站内环境测控通信传输
7.2.1 涉及水文要素监测设备的保障性测控信息的通信传输通过遥测终端实现。
7.2.2 发电机、交流电等站内动力保障性测控信息和入口控制、门禁等安全防范性遥控信息的通信传
输通过对应的采集终端实现传输。
7.3 音视频流媒体信息通信传输
7.3.1 用于水文要素监测采集的图像数据通过遥测终端传输。
7.3.2 用于水文要素监测数据采集和安防监控的音视频流媒体数据通信传输应为有线传输。
7.4 对外通信传输
7.4.1 水文测站的对外通信通过通信网关和物联网平台与外部通信传输；一体化自动水文测报站直接
通过物联网平台与外部通信传输。
7.4.2 水文测站的通信网关与物联网平台采用固定网络通信线路为主，公共移动通信网络为辅。一体
化自动水文测报站采用公共移动通信网络与物联网平台通信。
7.4.3 物联网平台与水情分中心的通信规约应符合 SL/T 783—2019、SL/T 812.1—2021 的要求。
8 通信安全
3
DB41/T 2767—2024
8.1 根据水文测站通信应用规模，依据国家网络安全等级保护要求，设置对应的防护措施。
8.2 水文测站通信安全防护应满足 SL/T 803—2020 的要求。
8.3 水文要素测控信息和站内环境测控信息通信时，应通过编码加密形式确保数据安全。
8.4 音视频流媒体数据通信时，应通过数字水印等形式加密。
8.5 通信网关与外部通信时，应通过证书加密或者颁发令牌（TOKEN）等形式加密。
