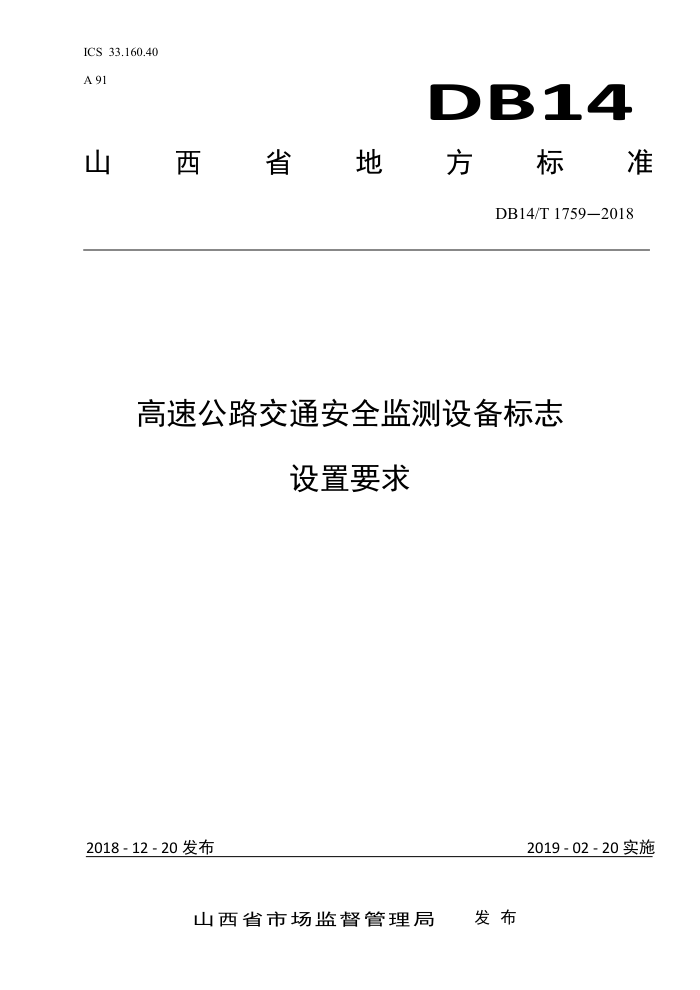

ICS 33.160.40
A 91
DB14
山
西 省 地 方 标 准
DB14/T 1759—2018
高速公路交通安全监测设备标志
设置要求
2018 - 12 - 20 发布 2019 - 02 - 20 实施
山西省市场监督管理局 发 布
DB14/T 1759—2018
目 次
前 言.................................................................................................................................................................. II
1 范围...................................................................................................................................................................1
2 规范性引用文件...............................................................................................................................................1
3 术语和定义.......................................................................................................................................................1
4 一般要求...........................................................................................................................................................1
5 标志设置...........................................................................................................................................................2
参考文献...............................................................................................................................................................9
I
DB14/T 1759—2018
前 言
本标准按照GB/T 1.1-2009给出的规则起草。
本标准由山西省公安厅交通管理局提出。
本标准由山西省公安厅归口。
本标准主要起草单位：山西省公安厅交通管理局。
本标准参加起草单位：山西省交通规划勘察设计院、山西路泽交通科技有限公司。
本标准主要起草人：高海峰、郭芸芳、郭建兵、白金亮、徐浩、杨勇、禹长青、王择邻、李锐、左
磊、程强强、关艳峰、韩贵龙、朱季萍、李宝荣。
II
DB14/T 1759—2018
高速公路交通安全监测设备标志设置要求
1
范围
本标准规定了高速公路交通安全监测设备配套标志设置的术语定义、一般要求、标志设
置。
本标准适用于高速公路交通安全监测设备配套标志的设置，其它公路可参照执行。
2
规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅所注日期的版本
适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB 5768.2 道路交通标志和标线 第2部分：标志
GB 5768.5 道路交通标志和标线 第5部分：限制速度
GB/T 18226 公路交通工程钢构件防腐蚀技术条件
GB/T 18833 道路交通反光膜
GB/T 23827 道路交通标志板及支撑件
GA/T 832 道路交通安全违法行为图像取证技术规范
GA/T 16 道路交通管理信息代码
3 DB 14/T 1537 高速公路交通安全监测设备设置要求
术语和定义
DB14/T 1537界定的以及下列术语和定义适用于本文件。
3.1
交通安全监测设备标志
交通安全监测设备标志是与交通安全监测设备相配套并在特定位置设置的警告、禁令、
告示和辅助标志。
3.2
交通安全监测设备辅助标志
交通安全监测设备辅助标志是辅助说明设备位置特性和编码的标志。
3.3
车速反馈动态提示标志
车速反馈动态提示标志是实时显示车辆行车速度的动态标志。
4 一般要求
4.1 标志设置应符合国家、行业相关标准要求。
4.2 标志设置应与路段环境及构造物相协调，避免相互间遮挡或干扰。
4.3 标志的支撑应尽可能利用现有设施。
4.4 新设标志在规定位置无法设置时，应根据实际情况进行调整，距离不应大于 200m。
1
DB14/T 1759—2018
4.5
标志的反光膜等级划分应符合 GB 18833 的要求。反光膜等级不低于Ⅳ类，特殊路段
可设置自发光标志。
4.6
设备辅助标志应标明所属路段的道路编号、路段名称、桩号及设备编码等，标志应符
合附录 A1 的要求。
4.7
设备辅助标志应朝向来车方向设置，高度应按标志下沿距路面 1.5m～2m 的范围进行
设置。
5 标志设置
5.1 收费站
5.1.1 收费站主线
5.1.1.1 道路车辆智能监测记录系统前端设备支撑物上应设置“公安专用 实时监测”标
志，标志应符合附录 A2 的要求。
5.1.1.2
测速设备前应设置测速告示标志和限速标志。告示标志应设置于测速设备前 2km，
告示标志应符合附录 A3 的要求。限速标志应设置于测速设备前 1.8km，限速标志应符合 GB
5768.5 的要求。测速设备前 1km 处可设置车速反馈动态提示标志。
5.1.1.3
交通违法事件自动监测记录前端设备前 500m 至 1000m 范围内应设置“前方违法
监测”标志，标志应符合附录 A4 的要求。
5.1.1.4
公共广播前端设备按钮下方应设置“紧急求助”标志，标志应符合附录 A5 的要
求。
5.1.2
部分苜蓿叶形匝道收费站出口匝道
道路车辆智能监测记录系统前端设备的支撑物上应设置“公安专用 实时监测”标志，
标志应符合附录A2的要求。
5.1.3
单喇叭形匝道收费站出口匝道
道路车辆智能监测记录系统前端设备的支撑物上应设置“公安专用 实时监测”标志，
标志应符合附录A2的要求。
5.2
服务区入口匝道
道路车辆智能监测记录系统前端设备的支撑物上应设置“公安专用 实时监测”标志，
标志应符合附录A2的要求。
5.3 互通式立体交叉
5.3.1 互通式立体交叉主线
5.3.1.1 道路车辆智能监测记录系统前端设备的支撑物上应设置“公安专用 实时监测”
标志，标志应符合附录 A2 的要求。
5.3.1.2
测速设备前应设置测速告示标志和限速标志。告示标志应设置于测速设备前 2km，
告示标志应符合附录 A3 的要求。限速标志应设置于测速设备前 1.8km，限速标志应符合 GB
5768.5 的要求。测速设备前 1km 处可设置车速反馈动态提示标志。
5.3.2
互通式立体交叉出口匝道
2
DB14/T 1759—2018
5.3.2.1
交通违法事件自动监测记录前端设备前 500m 至 1000m 范围内应设置“前方违法
监测”标志，标志应符合附录 A4 的要求。
5.3.2.2
公共广播前端设备按钮下方应设置“紧急求助”标志，标志应符合附录 A5 的要
求。
5.4
下坡重点管控路段
5.4.1
道路车辆智能监测记录系统前端设备的支撑物上应设置“公安专用 实时监测”标
志，标志应符合附录 A2 的要求。
5.4.2
测速设备前应设置测速告示标志和限速标志。告示标志应设置于测速设备前 2km，
告示标志应符合附录 A3 的要求。限速标志应设置于测速设备前 1.8km，限速标志应符合 GB
5768.5 的要求。测速设备前 1km 处可设置车速反馈动态提示标志。
5.5
平曲线重点管控路段
5.5.1
道路车辆智能监测记录系统前端设备的支撑物上应设置“公安专用 实时监测”标
志，标志应符合附录 A2 的要求。
5.5.2
测速设备前应设置测速告示标志和限速标志。告示标志应设置于测速设备前 2km，
告示标志应符合附录 A3 的要求。限速标志应设置于测速设备前 1.8km，限速标志应符合 GB
5768.5 的要求。测速设备前 1km 处可设置车速反馈动态提示标志。
5.6 长隧道
5.6.1 长隧道入口
5.6.1.1 道路车辆智能监测记录系统前端设备的支撑物上应设置“公安专用 实时监测”
标志，标志应符合附录 A2 的要求。
5.6.1.2
测速设备前应设置测速告示标志和限速标志。告示标志应设置于测速设备前 2km，
告示标志应符合附录 A3 的要求。限速标志应设置于测速设备前 1.8km，限速标志应符合 GB
5768.5 的要求。测速设备前 1km 处可设置车速反馈动态提示标志。
5.6.2
长隧道出口
道路车辆智能监测记录系统前端设备的支撑物上应设置“公安专用 实时监测”标志，
标志应符合附录A2的要求。
5.7
特大桥
5.7.1
道路车辆智能监测记录系统前端设备的支撑物上应设置“公安专用 实时监测”标
志，标志应符合附录 A2 的要求。
5.7.2
测速设备前应设置测速告示标志和限速标志。告示标志应设置于测速设备前 2km，
告示标志应符合附录 A3 的要求。限速标志应设置于测速设备前 1.8km，限速标志应符合 GB
5768.5 的要求。测速设备前 1km 处可设置车速反馈动态提示标志。
5.8
团雾多发区
团雾检测前端设备前2km-3km范围内应设置“团雾易发 谨慎驾驶”标志，标志应符合
附录A6的要求。
3
DB14/T 1759—2018
5.9 省际交界
5.9.1 省界交界进省方向
5.9.1.1 道路车辆智能监测记录系统前端设备的支撑物上应设置“公安专用 实时监测”
标志，标志应符合附录 A2 的要求。
5.9.1.2
测速设备前应设置测速告示标志和限速标志。告示标志应设置于测速设备前 2km，
告示标志应符合附录 A3 的要求。限速标志应设置于测速设备前 1.8km，限速标志应符合 GB
5768.5 的要求。测速设备前 1km 处可设置车速反馈动态提示标志。
5.9.1.3 上述标志应设置在山西省所辖路段上。
5.9.2 省界交界出省方向
5.9.2.1 道路车辆智能监测记录系统前端设备的支撑物上应设置“公安专用 实时监测”
标志，标志应符合附录 A2 的要求。
5.9.2.2
测速设备前应设置测速告示标志和限速标志。告示标志应设置于测速设备前 2km，
告示标志应符合附录 A3 的要求。限速标志应设置于测速设备前 1.8km，限速标志应符合 GB
5768.5 的要求。测速设备前 1km 处可设置车速反馈动态提示标志。
5.10 辖区交界
5.10.1 交通安全监测设备支撑物上可设置“进入 XXX 监控区域”标志，标志应符合附录
A7 的要求。
5.10.2
测速设备前应设置测速告示标志和限速标志。告示标志应设置于测速设备前 2km，
告示标志应符合附录 A3 的要求。限速标志应设置于测速设备前 1.8km，限速标志应符合 GB
5768.5 的要求。测速设备前 1km 处可设置车速反馈动态提示标志。
5.11
其他区域
其他区域内设置交通安全监测设备标志时，可根据区域内所安装设备实际情况，参照上
述要求设置。
4
DB14/T 1759—2018
附
录 A
（资料性附录）
标志图例
A.1 设备辅助标志图例（单位：mm）
版面颜色为警用蓝底白字白边框，后两位数字为白底黑字。版面尺寸可按比例调整。
A.2 告示标志图例（单位：mm）
A.2.1 版面颜色为白底黑字黑边框。
A.2.2 版面文字横排和竖排分别适合标志安装于横梁和立柱上。字高 40cm 的版面适用于设计速度＞100km/h
路段，字高 30cm 的版面适用于设计速度≤100km/h 路段。
5
DB14/T 1759—2018
A.3 测速告示标志图例（单位：mm）
A.3.1 版面颜色为白底黑字黑边框，图案颜色为绿底白框绿图案。
A.3.2 版面文字横排和竖排分别适合标志安装于横梁和立柱上。字高 40cm 的版面适用于设计速度＞100km/h
路段，字高 30cm 的版面适用于设计速度≤100km/h 路段。
A.4 告示标志图例（单位：mm）
A.4.1 版面颜色为白底黑字黑边框。
A.4.2 版面文字横排和竖排分别适合标志安装于横梁和立柱上。字高 40cm 的版面适用于设计速度＞100km/h
路段，字高 30cm 的版面适用于设计速度≤100km/h 路段。
6
DB14/T 1759—2018
A.5 告示标志图例（单位：mm）
版面颜色为警用蓝底白字白图案。标志尺寸为建议尺寸。
A.6 告示标志图例（单位：mm）
A.6.1 版面颜色为白底黑字黑边框。
A.6.2 版面文字横排和竖排分别适合标志安装于横梁和立柱上。字高 40cm 的版面适用于设计速度＞100km/h
路段，字高 30cm 的版面适用于设计速度≤100km/h 路段。
7
DB14/T 1759—2018
A.7 告示标志图例（单位：mm）
A.7.1 版面颜色为白底黑字黑边框。
A.7.2 版面文字横排和竖排分别适合标志安装于横梁和立柱上。字高 40cm 的版面适用于设计速度＞100km/h
路段，字高 30cm 的版面适用于设计速度≤100km/h 路段。
A.8 测速设备前标志设置示意图例
版面图中的限速值应根据路段的实际限速值进行调整。
8
DB14/T 1759—2018
参 考 文 献
[1] 国家主席[2007] 81 号令 道路交通安全法
[2] 国务院[2004]第 405 号令 中华人民共和国道路交通安全法实施条例
[3] 公安部[2008]第 105 号令 道路交通安全违法行为处理程序规定
[4] GA/T 1047-2013 道路交通信息监测记录设备设置规范
[5] GA/T 497-2016 公路车辆智能监测记录系统通用技术条件
[6] JTG D80-2006 高速公路交通工程及沿线设施设计通用规范
[7] JTG D81-2017 公路交通安全设施设计规范
[8] JTG/T D81-2017 公路交通安全设施设计细则
9
