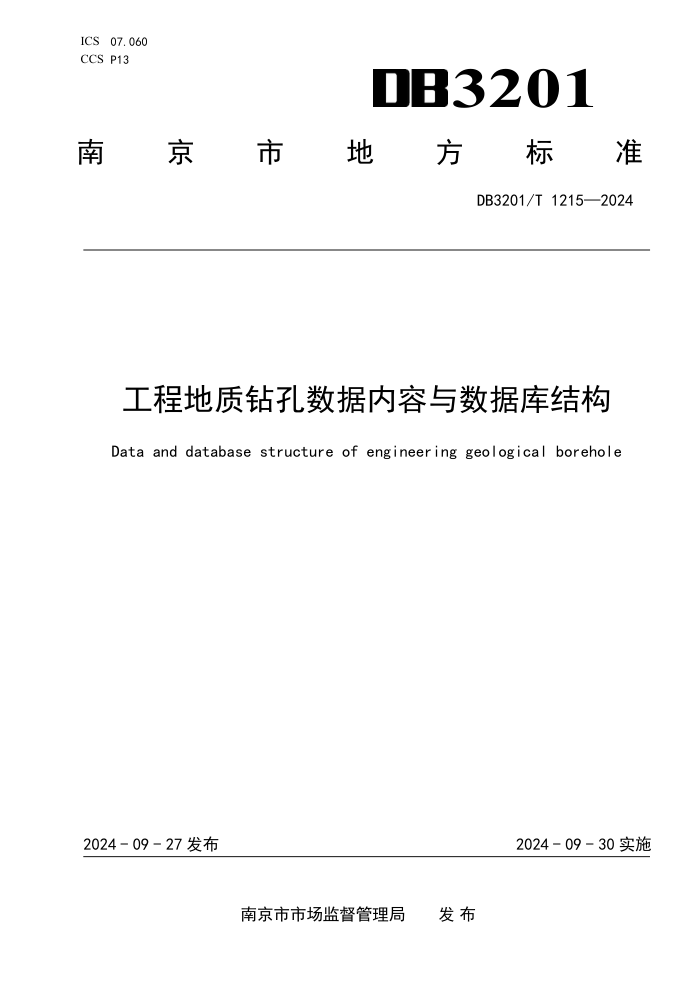

ICS 07.060 3201
CCS P13
南
京 市 地 方 标 准
DB3201/T 1215—2024
工程地质钻孔数据内容与数据库结构
Data and database structure of engineering geological borehole
2024 - 09 - 27 发布
2024 - 09 - 30 实施
南京市市场监督管理局 发 布
DB3201/T 1215—2024
目
次
前言 .................................................................................. II
1 范围 ................................................................................ 1
2 规范性引用文件 ...................................................................... 1
3 术语和定义 .......................................................................... 1
4 基本要求 ............................................................................ 1
5 数据内容 ............................................................................ 2
5.1 数据库内容与分类 ................................................................ 2
5.2 数据表间关联关系 ................................................................ 2
6 编码规则 ............................................................................ 4
6.1 钻孔编号编码规则 ................................................................ 4
6.2 属性表名称编码规则 .............................................................. 5
7 数据属性表 .......................................................................... 5
7.1 数据表结构 ...................................................................... 5
7.2 数据项填写说明 .................................................................. 5
7.3 钻孔基本信息表 .................................................................. 6
7.4 钻孔分层信息表 .................................................................. 7
7.5 钻孔井管结构表 .................................................................. 8
7.6 钻孔孔径变化表 .................................................................. 8
7.7 钻孔填料止水表 .................................................................. 8
7.8 钻孔封孔记录表 .................................................................. 9
7.9 静力触探试验成果表 .............................................................. 9
7.10 动力触探试验成果表 ............................................................ 10
7.11 十字板剪切试验记录表 .......................................................... 10
7.12 波速测试记录表 ................................................................ 11
7.13 标准贯入试验记录表 ............................................................ 11
7.14 钻孔下管记录表 ................................................................ 12
7.15 抽水试验综合成果表 ............................................................ 12
7.16 抽水水位观测记录表 ............................................................ 13
7.17 恢复水位观测记录表 ............................................................ 14
7.18 岩土样品采集信息表 ............................................................ 15
7.19 土工试验综合成果表 ............................................................ 16
7.20 固结试验数据记录表 ............................................................ 18
7.21 三轴压缩试验数据记录表 ........................................................ 18
7.22 渗透试验数据记录表 ............................................................ 19
7.23 岩样试验数据记录表 ............................................................ 20
7.24 水样采集信息表 ................................................................ 21
7.25 水质分析成果表 ................................................................ 21
附录 A（规范性） 数据项代码表 .........................................................23
I
DB3201/T 1215—2024
前
言
本文件按照GB/T 1.1—2020《标准化工作导则
起草。
第1部分：标准化文件的结构和起草规则》的规定
请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别专利的责任。
本文件由南京市规划和自然资源局提出并归口。
本文件起草单位：南京市规划和自然资源局、南京市国土资源信息中心、江苏省地质调查研究院、
江苏省地质工程勘察院、江苏省地质矿产局第一地质大队、南京市测绘勘察研究院股份有限公司、南
京市城市建设档案馆。
本文件主要起草人： 邓峰丽、唐鑫、史忠鑫、熊穗、刘昌黎、孙世龙、黄俊、龚绪龙、崔蓓、王
芙蓉、王梁文敬、黄晓芹、吴掠桅、许书刚、武文、马强、万佳俊、陆燕、毛磊、彭吟雪、汪曼琳、
张其琪、王璐、杨旗。
II
DB3201/T 1215—2024
工程地质钻孔数据内容与数据库结构
1
范围
本文件规定了工程地质钻孔数据库的数据内容、数据表间的关联关系、编码规则和数据属性表等
要求。
本文件适用于工程地质钻孔数据库建设、城市地质信息系统应用软件开发以及工程地质钻孔数据
共享服务等工作。
2
规范性引用文件
下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文
件，仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本（包括所有的修改单）适
用于本文件。
GB / T 50011 建筑抗震设计标准
GB/T 50145 土的工程分类标准
GB/T 9649.20 地质矿产术语分类代码 第20部分：水文地质学
GB/T 9649.21 地质矿产术语分类代码 第21部分：工程地质学
DZ/T 0268 数字地质数据质量检查与评价
DZ/T 0352 城市地质调查数据内容与数据库结构
DB 3201/T 1106 工程地质层划分技术规范
3
术语和定义
下列术语和定义适用于本文件。
3.1
工程地质钻孔 engineering geological borehole
工程勘察和地质调查工作中用以查明、分析、评价场地工程地质条件所实施的勘察孔。
3.2
工程地质钻孔数据库 database of engineering geological borehole
用于组织、存储、管理工程地质钻孔相关信息的数据库。
4 基本要求
4.1 工程地质钻孔统一采用 2008 南京地方坐标系和 1985 国家高程基准进行管理。
4.2 以 DZ/T 0352 及国家和行业相关标准为依据，确定工程地质钻孔数据库数据内容与数据库结构。
4.3 数据库结构采用“以空间地质对象为基础、属性表进行多级扩充”的方式进行设计，数据采用关
系数据库方式进行管理。
4.4
数据库质量检查与评价按照 DZ/T 0268 执行。
1
DB3201/T 1215—2024
5
数据内容
5.1
数据库内容与分类
工程地质钻孔数据库数据内容包括钻（井）探施工、原位测试、土工试验，具体数据内容与分类
见表1。如有特殊试验数据，可根据工程实际情况进行扩充。
表 1
工程地质钻孔数据库数据内容与分类
一级分类 二级分类 主要数据内容
工程地质钻孔 钻（井）探施工 钻孔基本信息、钻孔分层信息、钻孔井管结构、钻孔孔径变 化、钻孔填料止水、钻孔封孔记录
原位测试 静力触探试验成果、动力触探试验成果、十字板剪切试验记 录、波速测试记录、标准贯入试验记录、钻孔下管记录、抽水 试验综合成果、抽水水位观测记录、恢复水位观测记录
土工试验 岩土样品采集信息、土工试验综合成果、固结试验数据记录、 三轴压缩试验数据记录、渗透试验数据记录、岩样试验数据记 录、水样采集信息、水质分析成果
5.2
数据表间关联关系
钻（井）探施工数据表关联关系见图1，原位测试数据表关联关系见图2，土工试验数据表关联关
系见图3。
图 1
钻（井）探施工数据表关联关系
2
DB3201/T 1215—2024
图 2
原位测试数据表关联关系
3
DB3201/T 1215—2024
图 3
土工试验数据表关联关系
6
编码规则
6.1
钻孔编号编码规则
钻孔编号编码采用16位阿拉伯数字，由钻孔的坐标值组成，其中前8位为X坐标，后8位为Y坐标，
X、Y坐标以米为单位表示，保留小数点后2位。当X、Y坐标小数点后不足2位时，用“0”进行补全。具
体编码结构见图4。
图 4
钻孔编号编码结构
4
DB3201/T 1215—2024
示例 1：钻孔 A，X 坐标为 345226.36，Y 坐标为 315711.89，钻孔编号：3452263631571189。
示例 2：钻孔 B，X 坐标为 345226.4，Y 坐标为 315711，钻孔编号：3452264031571100。
6.2
属性表名称编码规则
属性表名称编码由“一级分类代码+二级分类代码”组成，一级分类代码、二级分类代码按属性名
称核心内容汉语拼音首字母编写，具体分类代码见表2。
表 2
工程地质钻孔属性表名称编码
一级分类名称 一级分类代码 二级分类名称 二级分类代码
钻（井）探施工 SG 钻孔基本信息 JBXX
钻孔分层信息 FCXX
钻孔井管结构 JGJG
钻孔孔径变化 KJBH
钻孔填料止水 TLZS
钻孔封孔记录 FKJL
原位测试 CS 静力触探试验成果 JLCT
动力触探试验成果 DLCT
十字板剪切试验记录 SZBJQ
波速测试记录 BSCS
标准贯入试验记录 BZGR
钻孔下管记录 XGJL
抽水试验综合成果 CSSY
抽水水位观测记录 CSSW
恢复水位观测记录 HFSW
土工试验 TG 岩土样品采集信息 YPCJ
土工试验综合成果 TGSY
固结试验数据记录 GJSY
三轴压缩试验数据记录 SZSY
渗透试验数据记录 STSY
岩样试验数据记录 YYSY
水样采集信息 SYCJ
水质分析成果 SZFX
7 数据属性表
7.1 数据表结构
数据表结构见表3，同时应指出该表的索引，包括索引字段名和索引特性（主键索引、外键索引）。
表 3
数据表结构
序号 字段名称 字段代码 数据类型及长度 约束条件 数值单位

注1：规定数据表主键、外键。 注2：数据项填写说明。
7.2
数据项填写说明
数据项填写要求如下：
a)
字段名称：字段的中文名称；
5
DB3201/T 1215—2024
b)
字段代码：字段代码按照 GB/T 9649.20、GB/T 9649.21 及国家和行业相关标准进行查找、
引用和扩充；
c)
数据类型及长度：数据存储的类型，Char-固定长度字符串，VChar-可变长度字符串，
Float-浮点数类型，Number-数字类型，Int-整数类型，Date-日期型数值，Blob-固定长度
的二进制数据；
d)
约束条件：M（必填），O（选填）；
e)
数值单位：用于定量表示同种量的大小而约定的特定量。
7.3
钻孔基本信息表
记录工程地质钻孔基本情况，每一个钻孔作为一条记录，该表与工程地质钻孔钻（井）探施工、
原位测试、土工试验相关表关联。钻孔基本信息表见表4。
表 4
钻孔基本信息表（SGJBXX）
序号 字段名称 字段代码 数据类型及长度 约束条件 数值单位
1 钻孔编号 PKIAA Char(16) M -
2 原始编号 GCEABC Char(10) M -
3 X坐标 TKCAF Float(8,2) M m
4 Y坐标 TKCAG Float(8,2) M m
5 经度 CHAHBA Float(12,6) O °
6 纬度 CHAHBB Float(12,6) O °
7 钻机类型 GCJCBB Char(20) M -
8 开孔日期 TKALE Date M -
9 终孔日期 TKALF Date M -
10 钻孔位置 WTHI Char(40) O -
11 孔口标高 GCJCBL Float(5,2) M m
12 井斜 TKAIAA Float(5,2) M °
13 开孔直径 TKBCAZ Int M mm
14 终孔直径 TKACB Int M mm
15 终孔深度 TKACCA Float(8,3) M m
16 成井深度 SWIBEQ Float(8,3) O m
17 含水层初见水位 SWCJAR Float(5,2) M m
18 静止水位 SWDDBU Float(5,2) O m
19 工程名称 GCEABA Char(30) M -
20 工程地点 GCJIB Char(20) M -
21 工勘编号 GCJIAC Char(20) O -
22 工程ID GCJIAA Char(10) O -
23 施工单位 TKALD Char(60) M -
24 工程负责人 SWBBND Char(10) M -
25 机长 SWBBNE Char(10) O -
26 地质编录 PKIC Char(20) O -
27 备注 SWNDA Char(100) O -
6
DB3201/T 1215—2024
表4
钻孔基本信息表（SGJBXX）（续）
序号 字段名称 字段代码 数据类型及长度 约束条件 数值单位
注1：主键：钻孔编号；外键：钻孔编号。 注2：数据项填写说明： 1- 钻孔编号：按6.1填写，如X：345226.36，Y：315711.89，钻孔编号：3452263631571189； 2- 原始编号：原始工勘报告中钻孔的自有编号； 3- X坐标：钻孔横坐标； 4- Y坐标：钻孔纵坐标； 5- 经度：钻孔经度； 6- 纬度：钻孔纬度； 7- 钻机类型：钻孔施工所用钻机的型号； 8- 开孔日期：钻孔施工的起始日期，按年-月-日格式填写，如2023-6-18； 9- 终孔日期：钻孔施工的终止日期，按年-月-日格式填写，如2023-6-18； 10- 钻孔位置：钻孔施工的位置； 11- 孔口标高：钻孔孔口处地面标高； 12- 井斜：在钻孔内不同深度测得的偏斜角，最多取3个值，不同深度用“，”隔开； 13- 开孔直径：开始施工时钻孔直径； 14- 终孔直径：结束施工时钻孔直径； 15- 终孔深度：钻孔施工结束经过计算校正的深度； 16- 成井深度：钻孔为做水文地质试验而成井后的井深； 17- 含水层初见水位：实际测量值； 18- 静止水位：实际测量值； 19- 工程名称：钻孔所属工程名称； 20- 工程地点：钻孔所属工程位置； 21- 工勘编号：关联的工勘报告编号； 22- 工程ID：钻孔所属工程ID，一般为各单位自有编码； 23- 施工单位：钻孔所属工程施工单位； 24- 工程负责人：钻孔所属工程负责人； 25- 机长：机长姓名； 26- 地质编录：地质编录人姓名，多人时，名字间用 “，”隔开； 27- 备注：填写其它需要说明的信息。
7.4
钻孔分层信息表
记录钻孔地层分层情况，钻孔揭露的每一地质层是数据库中的一条记录。该表与钻孔基本信息表
关联。钻孔分层信息表见表5。
表 5
钻孔分层信息表（SGFCXX）
序号 字段名称 字段代码 数据类型及长度 约束条件 数值单位
1 钻孔编号 PKIAA Char(16) M -
2 分层编码 GCCABA Char(10) M -
3 层底埋深 TKACCL Float(8,3) M m
4 岩土名称 YESB Char(20) M -
5 岩性描述 GCKLT Char(200) M -
注1：主键：钻孔编号，分层编码；外键：钻孔编号。 注2：数据项填写说明： 1- 钻孔编号：见表4说明； 2- 分层编码：用于标识钻孔的某一地层，按照DB 3201/T 1106进行划分并编码； 3- 层底埋深：当前地层的终止深度； 4- 岩土名称：地层名称按照DB 3201/T 1106进行划分并命名； 5- 岩性描述：采用专业术语简明扼要地描述地层岩性特征，包括结构、岩性、颜色等，按照GB/T 50145和 DB3201/T 1106进行描述。
7
DB3201/T 1215—2024
7.5
钻孔井管结构表
记录钻孔井管变化情况，自地表起井管每一次变化作为数据库的一条记录。该表与钻孔基本信息
表关联。钻孔井管结构表见表6。
表 6
钻孔井管结构表（SGJGJG）
序号 字段名称 字段代码 数据类型及长度 约束条件 数值单位
1 钻孔编号 PKIAA Char(16) M -
2 井管变化深度 SWCCG Float(8,3) M m
3 井管长度 SWCGAD Float(8,3) M m
4 井管类型 SWCCB Char(2) M -
5 井管内径 SWCGAB Int M mm
注1：主键：钻孔编号，井管变化深度；外键：钻孔编号。 注2：数据项填写说明： 1- 钻孔编号：见表4说明； 2- 井管变化深度：井管直径变化时的深度； 3- 井管长度：同一内径井管的连续长度； 4- 井管类型：取值见附表A中的表A.1； 5- 井管内径：下置井管的内壁直径。
7.6
钻孔孔径变化表
记录钻孔孔径变化情况，自地表起孔径每一次变化作为数据库的一条记录。该表与钻孔基本信息
表关联。钻孔孔径变化表见表7。
表 7
钻孔孔径变化表（SGKJBH）
序号 字段名称 字段代码 数据类型及长度 约束条件 数值单位
1 钻孔编号 PKIAA Char(16) M -
2 变径深度 TKACE Float(8,3) M m
3 钻孔直径 SWCL Int M mm
注1：主键：钻孔编号，井管变化深度；外键：钻孔编号。 注2：数据项填写说明： 1- 钻孔编号：见表4说明； 2- 变径深度：钻孔在变径处的埋深值； 3- 钻孔直径：对应每次变径后钻孔的直径。
7.7
钻孔填料止水表
记录钻孔填料止水的变化情况，自地表起钻孔填料止水的每一次变化作为数据库的一条记录。该
表与钻孔基本信息表关联。钻孔填料止水表见表8。
表 8
钻孔填料止水表（SGTLZS）
序号 字段名称 字段代码 数据类型及长度 约束条件 数值单位
1 钻孔编号 PKIAA Char(16) M -
2 填料变化深度 SWCDH Float(8,3) M m
3 填料层厚度 SWCGBD Float(8,3) M m
4 填料直径 SWCGBC Int M mm
5 填料材料 SWCDF Char(2) M -
6 止水目的 SWCEA Char(2) O -
7 止水方法 SWCEB Char(2) O -
8
DB3201/T 1215—2024
表8
钻孔填料止水表（SGTLZS）（续）
序号 字段名称 字段代码 数据类型及长度 约束条件 数值单位
注1：主键：钻孔编号， 填料变化深度；外键：钻孔编号。 注2：数据项填写说明： 1- 钻孔编号：见表4说明； 2- 填料变化深度：填料材料发生变化时的深度，包括止水； 3- 填料层厚度：同一类型填料层的连续厚度； 4- 填料直径：在滤水管和含水层之间的环状空隙中，加入填料的直径； 5- 填料材料：取值见附表A中的表A.2； 6- 止水目的：取值见附表A中的表A.3； 7- 止水方法：取值见附表A中的表A.4。
7.8
钻孔封孔记录表
记录钻孔封孔情况。该表与钻孔基本信息表关联。钻孔封孔记录表见表9。
表 9
钻孔封孔记录表（SGFKJL）
序号 字段名称 字段代码 数据类型及长度 约束条件 数值单位
1 钻孔编号 PKIAA Char(16) M -
2 回填深度 SWCLA Float(8,3) M m
3 回填材料 SWCLB Char(10) M -
4 回填量 SWCLC Float(8,2) M m3
5 封孔日期 SWCLD Date O -
注1：主键：钻孔编号， 回填深度；外键：钻孔编号。 注2：数据项填写说明： 1- 钻孔编号：见表4说明； 2- 回填深度：钻孔封孔时回填的深度； 3- 回填材料：钻孔封孔时回填所用的材料； 4- 回填量：钻孔封孔时所用回填材料的体积； 5- 封孔日期：钻孔封孔的日期，按年-月-日格式填写，如2023-6-18。
7.9
静力触探试验成果表
记录工程地质静力触探试验解译数据。该表与钻孔基本信息表关联。静力触探试验成果表见表10。
表 10
静力触探试验成果表（CSJLCT）
序号 字段名称 字段代码 数据类型及长度 约束条件 数值单位
1 钻孔编号 PKIAA Char(16) M -
2 试验编号 GCEBAN Char(30) M -
3 触探类型 GCEBCB Char(30) M -
4 岩性 GCKLT Char(200) O -
5 深度范围 GCEBDG Char(20) M -
6 锥尖阻力 GCEBCJ Float(8,3) M kPa
7 侧壁摩阻力 GCEBCK Float(8,3) M kPa
8 比贯入阻力 GCEBCM Float(8,3) M kPa
9 孔隙水压力 GCDLAK Float(8,3) M kPa
10 承载力特征值 GCEBBL Float(8,2) O kPa
9
DB3201/T 1215—2024
表10
静力触探试验成果表（CSJLCT）（续）
序号 字段名称 字段代码 数据类型及长度 约束条件 数值单位
注1：主键：钻孔编号，试验编号；外键：钻孔编号。 注2：数据项填写说明： 1- 钻孔编号：见表4说明； 2- 试验编号：按试验野外编号填写； 3- 触探类型：取值：单桥、双桥、单桥测孔压、双桥测孔压； 4- 岩性：触探试验解释的土性定名； 5- 深度范围：指单层岩土埋深范围； 6- 锥尖阻力：锥尖贯入土层中所受的阻力； 7- 侧壁摩阻力：探头贯入土层中所受的侧壁方向阻力； 8- 比贯入阻力：单桥静力触探圆锥探头贯入土层所受的总贯入阻力与探头平面投影面积的商； 9- 孔隙水压力：土体中某点承受的孔隙水压力； 10- 承载力特征值：根据触探试验指标、当地经验计算出的承载力特征值。
7.10
动力触探试验成果表
记录工程地质动力触探试验数据。该表与钻孔基本信息表关联。动力触探试验成果表见表11。
表 11
动力触探试验成果表（CSDLCT）
序号 字段名称 字段代码 数据类型及长度 约束条件 数值单位
1 钻孔编号 PKIAA Char(16) M -
2 试验编号 GCEBAN Char(30) M -
3 动力触探类型 GCEBDA Char(15) M -
4 触探深度 GCEBDG Float(8,3) M m
5 实测锤击数 GCEBDH Int M 击
6 校正锤击数 GCEBDR Int M 击
7 地下水位 SWEGAB Float(8,2) M m
8 承载力特征值 GCEBBT Float(8,2) O kPa
注1：主键：钻孔编号，试验编号；外键：钻孔编号。 注2：数据项填写说明： 1- 钻孔编号：见表4说明； 2- 试验编号：按试验野外编号填写； 3- 动力触探类型：圆锥动力触探（超重型N120、重型N63.5、轻型N10）； 4- 触探深度：试验地层的顶部，填写实际值； 5- 实测锤击数：校正前的实测触探锤击数，填写实际值； 6- 校正锤击数：校正后的实测触探锤击数，填写计算值； 7- 地下水位：钻孔点地下水水面到水准面的距离，填写计算值； 8- 承载力特征值：根据动力触探校正锤击数标准值、当地经验计算出的承载力特征值。
7.11
十字板剪切试验记录表
记录工程地质十字板剪切试验数据。该表与钻孔基本信息表关联。十字板剪切试验记录表见表12。
表 12
十字板剪切试验记录表（CSSZBJQ）
序号 字段名称 字段代码 数据类型及长度 约束条件 数值单位
1 钻孔编号 PKIAA Char(16) M -
2 试验编号 GCEBAN Char(30) M -
3 试验深度 GCEBAO Float(8,3) M m
4 原状土不排水抗剪 强度 GCDMAM Float(7,3) M kPa
5 重塑土不排水抗剪 强度 GCDMAO Float(7,3) M kPa
10
DB3201/T 1215—2024
表12
十字板剪切试验记录表（CSSZBJQ）（续）
序号 字段名称 字段代码 数据类型及长度 约束条件 数值单位
6 黏聚力 GCBFOA Float(5,2) O kPa
7 残余强度 GCDKCS Float(5,2) O MPa
8 灵敏度 GCBFI Float(5,2) M -
注1：主键：钻孔编号，试验编号；外键：钻孔编号。 注2：数据项填写说明： 1- 钻孔编号：见表4说明； 2- 试验编号：按试验野外编号填写； 3- 试验深度：试验地层的埋藏深度值； 4- 原状土不排水抗剪强度：原状土在剪切面上所承受的极限或允许剪应力； 5- 重塑土不排水抗剪强度：重塑土在剪切面上所承受的极限或允许剪应力； 6- 黏聚力：又称内聚力，是在同种物质内部相邻各部分之间的相互吸引力； 7- 残余强度：岩体、土体应力应变关系曲线过峰值点后尾段的稳定应力； 8- 灵敏度：原状土抗剪强度与重塑土抗剪强度的比值。
7.12
波速测试记录表
记录工程地质波速测试数据。该表钻孔基本信息表关联。波速测试记录表见表13。
表 13
波速测试记录表（CSBSCS）
序号 字段名称 字段代码 数据类型及长度 约束条件 数值单位
1 钻孔编号 PKIAA Char(16) M -
2 试验编号 GCEBAN Char(30) M -
3 试验深度 GCEBAO Float(8,3) M m
4 剪切波速 GCEBHC Float(8,3) M m/s
5 等效剪切波速 GCEBHG Float(8,3) M m/s
6 压缩波速 GCEBHD Float(8,3) O m/s
7 土的类型 GCCAB Char(10) M -
8 场地类别 GCEBHF Char(10) M -
9 波速试验类型 GCEBHA Char(10) O -
10 备注 SWIECY Char(100) O -
注1：主键：钻孔编号，试验编号；外键：钻孔编号。 注2：数据项填写说明： 1- 钻孔编号：见表4说明； 2- 试验编号：按试验野外编号填写； 3~6：填写实际值； 7- 土的类型：分为岩石、坚硬土或软质岩石、中硬土、中软土、软弱土； 8- 场地类别：按照GB/T 50011分为：Ⅰ、Ⅱ、Ⅲ、Ⅳ级； 9- 波速试验类型：单选：单孔波速法、跨孔波速法、表面波速法； 10- 备注：填写其它需要说明的信息。
7.13
标准贯入试验记录表
记录标准贯入试验数据。该表与钻孔基本信息表关联。标准贯入试验记录表见表14。
表 14
标准贯入试验记录表（CSBZGR）
序号 字段名称 字段代码 数据类型及长度 约束条件 数值单位
1 钻孔编号 PKIAA Char(16) M -
2 试验编号 GCEBAN Char(30) M -
3 起始深度 SWDACD Float(8,3) M m
4 终止深度 SWDACE Float(8,3) M m
5 试验深度 GCEBAO Float(8,3) O m
11
DB3201/T 1215—2024
表14
标准贯入试验记录表（CSBZGR）（续）
序号 字段名称 字段代码 数据类型及长度 约束条件 数值单位
6 杆长 GCFBAA Float(9,4) M m
7 实测锤击数 GCEBDH Int M 击
8 校正锤击数 GCEBDR Int O 击
9 承载力特征值 GCEBBT Float(8,2) O kPa
10 校正系数 GCEBDQ Float(7,3) O -
11 备注 SWNDA Char(100) O -
注1：主键：钻孔编号，试验编号；外键：钻孔编号。 注2：数据项填写说明： 1- 钻孔编号：见表4说明； 2- 试验编号：按试验野外编号填写； 3- 起始深度：试验段起始深度； 4- 终止深度：试验段终止深度； 5~10：填写实际值； 11- 备注：填写其它需要说明的信息。
7.14
钻孔下管记录表
记录钻孔下管情况，每一次下管作为数据库的一条记录。该表与钻孔基本信息表关联。钻孔下管
记录表见表10所示。
表 15
钻孔下管记录表（CSXGJL）
序号 字段名称 字段代码 数据类型及长度 约束条件 数值单位
1 钻孔编号 PKIAA Char(16) M -
2 下管编号 SWCGCA Char(30) M -
3 下管长度 SWCGAD Float(8,3) M m
4 累计下管长度 SWCGAF Float(8,3) M m
5 井管类型 SWCCB Char(2) M -
6 井管内径 SWCGAB Int M mm
7 起始深度 SWDACD Float(8,3) M m
8 终止深度 SWDACE Float(8,3) M m
9 下管日期 SWCGCB Date O -
注1：主键：钻孔编号；外键：钻孔编号。 注2：数据项填写说明： 1- 钻孔编号：见表4说明； 2- 下管编号：按现场下管编号填写； 3- 下管长度：单次下入的井管长度； 4- 累计下管长度：累计下入的井管长度； 5- 井管类型：如表A.1所示； 6- 井管内径：下入井管的内壁直径； 7- 起始深度：单次下入井管段起始深度； 8- 终止深度：单次下入井管段终止深度； 9- 下管日期：钻孔下管的日期，按年-月-日格式填写，如2023-6-18。
7.15
抽水试验综合成果表
记录抽水试验综合成果数据，每一次抽水试验作为数据库的一条记录。该表与钻孔基本信息表关
联。抽水试验综合成果表见表16。
12
DB3201/T 1215—2024
表 16
抽水试验综合成果表（CSCSSY）
序号 字段名称 字段代码 数据类型及长度 约束条件 数值单位
1 钻孔编号 PKIAA Char(16) M -
2 天气 TKDAE Char(10) O -
3 抽水试验编号 SWDAE Char(20) M -
4 抽水试验类型 SWDAD Char(2) M -
5 抽水试验设备 SWMA Char(20) M -
6 含水层编号 SWDEDA Int M -
7 降深编号 SWDEL Int M -
8 水位恢复时间 SWDDAE Int M s
9 抽水前静止水位 SWDEDV Float(7,2) M m
10 抽水后静止水位 SWDEDW Float(7,2) M m
11 试验总延续时间 SWDDAI Int M min
12 单位涌水量 SEDDBZ Float(7,2) M L/s
13 滤水管内径 SWCGAH Float(8,3) O mm
14 平均影响半径 SWGGAU Float(8,1) M m
15 平均渗透系数 SWGGAE Float(8,3) M m/d
16 平均导水系数 SWGGAO Float(8,3) O m2/d
17 平均储水系数 SWGGAL Float(8,3) O -
18 平均给水度 SWAEFG Float(8,3) O -
19 平均越流系数 SWGGBE Float(8,3) O l/d
20 试验单位 GCEAJC Char(60) M -
21 采样人 SWFOMW Char(10) M -
22 记录人 JJDAC Char(10) M -
23 审核人 PKIGK Char(10) M -
24 完成日期 SWBBKC Date M -
注1：主键：钻孔编号，抽水试验编号；外键：钻孔编号。 注2：数据项填写说明： 1- 钻孔编号：见表4说明； 2- 天气：调查期间天气情况； 3- 抽水试验编号：本次实验编号； 4- 抽水试验类型：取值见附表A中的表A.5； 5- 抽水试验设备：对抽水试验设备进行简要描述； 6- 含水层段编号：按照抽水试验段分第一、二、三抽水试验段； 7- 降深编号：按落程数分为第一、二、三段落程数； 8- 水位恢复时间：抽水试验停抽后水位恢复观测时间； 9- 抽水前静止水位：抽水前孔内地下水的天然水位标高； 10- 抽水后静止水位：抽水后孔内地下水位恢复到稳定时的标高； 11- 试验总延续时间：指抽水试验开始至抽水试验结束的持续时间； 12- 单位涌水量：井孔内水位每下降一米时的涌水量； 13- 滤水管内径：试验滤水管内径； 14- 平均影响半径：降落漏斗周边在平面上投影的半径； 15- 平均渗透系数：三个落程取得的渗透系数的平均值； 16~19：分别填写降落漏斗的周边在平面上导水系数平均值、储水系数平均值、给水度平均值、越流系数平均 值； 20- 试验单位：试验单位； 21- 采样人：直接参加采样工作的技术人员姓名，名字间用“，”隔开； 22- 记录人：采样数据记录整理人员的姓名，名字间用 “，”隔开； 23- 审核人：审核责任人姓名，名字间用“，”隔开； 24- 完成日期：试验完成日期，按年-月-日格式填写，如2023-6-18。
7.16
抽水水位观测记录表
记录抽水条件下观测井地下水位的降深情况，每一次观测作为数据库的一条记录。该表与钻孔基
本信息表关联。抽水水位观测记录表见表17。
13
DB3201/T 1215—2024
表 17
抽水水位观测记录表（CSCSSW）
序号 字段名称 字段代码 数据类型及长度 约束条件 数值单位
1 钻孔编号 PKIAA Char(16) M -
2 抽水试验编号 SWDAE Char(20) M -
3 水位落程编号 SWDDBG Char(1) M -
4 观测日期 SWDDAH Date M -
5 累计时间 SWDDAW Int M min
6 抽水井地下水位埋深 SWEGAB Float(7,2) M m
7 抽水井水位降深 SWDDBH Float(7,2) M m
8 抽水流量 SWDDCA Float(7,2) M L/s
9 气温 SWADBB Float(4,1) O ℃
10 水温 SWADET Float(4,1) O ℃
11 观测孔1水位埋深 SWDDCO Float(7,2) O m
12 观测孔2水位埋深 SWDDCP Float(7,2) O m
13 观测孔3水位埋深 SWDDCQ Float(7,2) O m
14 备注 SWNDA Char(100) O -
注1：主键：钻孔编号，抽水试验编号，水位落程编号；外键：钻孔编号。 注2：数据项填写说明： 1- 钻孔编号：见表4说明； 2- 抽水试验编号：试验编号，自主定义，保证每次试验编号不同； 3- 水位落程编号：按落程数分为第一、二、三段落程数； 4- 观测日期：填写观测日期，按年-月-日格式填写，如2023-6-18； 5- 累计时间：该落程累计时间； 6- 抽水井地下水位埋深：填写实际值； 7- 抽水井水位降深：消除井损后实际的水位降深值； 8- 抽水流量：在抽水试验中，抽水钻孔的出水量，即涌水量； 9~13：填写实际值； 14- 备注：填写其它需要说明的信息。
7.17
恢复水位观测记录表
记录停止抽水条件下的观测井地下水位的恢复情况，每一观测值作为一条记录。该表与钻孔基本
信息表关联。恢复水位观测记录表见表18。
表 18
恢复水位观测记录表（CSHFSW）
序号 字段名称 字段代码 数据类型及长度 约束条件 数值单位
1 钻孔编号 PKIAA Char(16) M -
2 抽水试验编号 SWDAE Char(20) M -
3 水位落程编号 SWDDBG Char(1) M -
4 观测日期 SWDDAH Date M -
5 累计时间 SWDDAW Int M min
6 恢复水位埋深 SWDDCR Float(7,2) M m
7 气温 SWADBB Float(4,1) O ℃
8 水温 SWADET Float(4,1) O ℃
9 观测孔1水位埋深 SWDDCO Float(7,2) O m
10 观测孔2水位埋深 SWDDCP Float(7,2) O m
