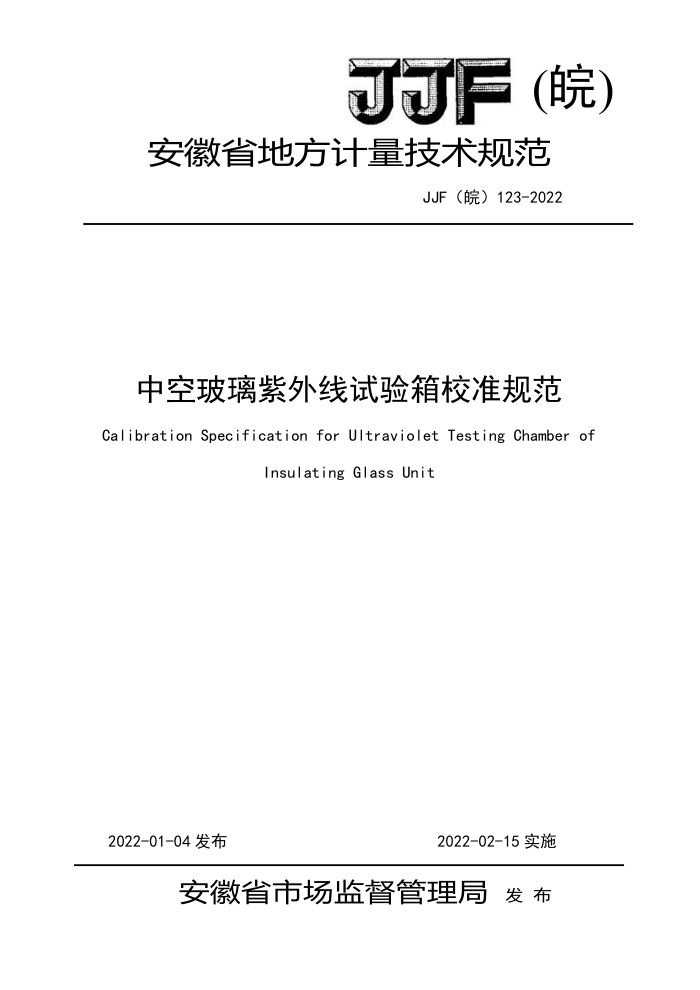

(皖)
安徽省地方计量技术规范
JJF（皖）123-2022
中空玻璃紫外线试验箱校准规范
Calibration Specification for Ultraviolet Testing Chamber of
Insulating Glass Unit
2022-01-04 发布
2022-02-15 实施
安徽省市场监督管理局 发 布
JJF(皖)123—2022
中空玻璃紫外线试验箱
校准规范
Calibration Specification for Ultraviolet
Testing Chamber of Insulating Glass Unit
JJF(皖)123—2022
归 口 单 位：安徽省市场监督管理局
主要起草单位：蚌埠市计量测试研究所
参加起草单位：国家特种玻璃质量监督检验中心
本规范委托蚌埠市计量测试研究所负责解释
JJF(皖)123—2022
本规范主要起草人：
刘继兵（蚌埠市计量测试研究所）
夏志强（蚌埠市计量测试研究所）
戚仁江（蚌埠市计量测试研究所）
杨
阳（蚌埠市计量测试研究所）
张文东（蚌埠市计量测试研究所）
参加起草人：
段二蒙（国家特种玻璃质量监督检验中心）
JJF(皖)123—2022
目 录
引言........................................................................................................................................（Ⅱ）
1 范围................................................................................................................................... （1）
2 引用文件........................................................................................................................... （1）
3 术语................................................................................................................................... （1）
4 概述................................................................................................................................... （1）
5 计量特性........................................................................................................................... （2）
6 校准条件........................................................................................................................... （2）
6.1 环境条件........................................................................................................................ （2）
6.2 测量标准及其他设备.................................................................................................... （2）
7 校准项目和校准方法....................................................................................................... （2）
7.1 紫外辐射照度................................................................................................................ （2）
7.2 冷却盘进水口温度........................................................................................................ （3）
7.3 冷却盘进出口水温差.................................................................................................... （3）
7.4 箱内温度偏差................................................................................................................ （3）
8 校准结果表达................................................................................................................... （4）
9 复校时间间隔................................................................................................................... （4）
附录 A 中空玻璃紫外线试验箱紫外辐射照度的测量结果不确定度评定示例..............（5）
附录 B 中空玻璃紫外线试验箱箱内温度偏差的不确定度评定示例..............................（7）
附录 C 中空玻璃紫外线试验箱校准记录推荐格式........................................................（10）
附录 D 中空玻璃紫外线试验箱校准证书内页推荐格式................................................（11）
I
JJF(皖)123—2022
引 言
JJF 1071《国家计量校准规范编写规则》和 JJF 1059.1《测量不确定度评定与表示》共
同构成支撑本规范制定工作的基础性系列规范。
本规范制定过程中参考了 JJF 1094《测量仪器特性评定》、GB/T 11944—2012《中空玻
璃》的相关内容。
本规范系首次发布。
II
JJF(皖)123—2022
中空玻璃紫外线试验箱校准规范
1
范围
本规范适用于中空玻璃紫外线试验箱的紫外辐射照度、温度参数的校准。
2
引用文件
本规范引用了下列文件：
GB/T 11944—2012
中空玻璃
凡是注日期的引用文件，仅注日期的版本适用于本规范；凡是不注日期的引用文件，
其最新版本（包括所有的修改单）适用于本规范。
3
术语
3.1
温度偏差 temperbture devibtion
环境试验设备稳定状态下，工作空间各测量点在规定时间内实测最高温度和最低温度
与设定温度的上下偏差。温度偏差包含温度上偏差和温度下偏差。
4
概述
中空玻璃紫外试验箱试验原理：在封闭的试验箱内安装紫外灯，将玻璃试样放在箱内
适当地方，接受紫外线照射，在试样的另一面紧密接触放置冷却盘，检验中空玻璃经紫外
线照射后，是否在试样内表面冷却盘处出现结雾、水气凝结或污染的痕迹，密封胶有无明
显变形，以判定中空玻璃的耐紫外线照射性能。内部结构如图 1 所示：
图 1 紫外线试验箱结构图
1—试验箱；2—冷却盘；3—定位钉；4—试样；5、8、9—支撑架；6—紫外灯；7—温度计
1
JJF(皖)123—2022
5 计量特性
中空玻璃紫外线试验箱技术要求见表1。
表 1 中空玻璃紫外线试验箱技术要求
校准项目 技术要求
紫外辐射照度 ≥40W/m2
冷却盘进水口温度 （16±2）℃
冷却盘进出口水温差 ±2℃
箱内温度偏差 ±3℃
注：以上指标不适用于仪器的符合性判定，仅供参考。
6 校准条件
6.1 环境条件
6.1.1 环境温度：（15～35）℃；
6.1.2 相对湿度：不大于 85％；
6.1.3 负载条件：在空载条件下校准；
6.1.4 其它条件：设备周围应无强烈振动及腐蚀气体存在，应避免其他冷、热源影响。
6.2 测量标准及其他设备
测量标准及其他设备见表 2
表 2
测量标准及其他设备
名称 测量范围 技术要求
紫外辐射照度计 UV-A 波段 测量上限＞100W/m2 一级
温度巡回检测仪 (0～60) ℃ 分辨力不低于 0.01℃ 最大允许误差±（0.15℃+0.002 ）
注：1.测量范围以能覆盖实际校准范围为准。2.各通道测量结果应含修正值。3. 为温度的绝对值， 单位为℃。
7
校准项目和校准方法
7.1
紫外辐射照度
制作尺寸合适的薄板，且在薄板的几何中心留可以固定放置紫外辐照计探头的孔，将
2
JJF(皖)123—2022
薄板放置在箱内支撑架上，紫外辐照计探头放置在薄板的孔内，按说明书预热一定时间后，
两侧各测量三次紫外辐射照度，取 6 次测量平均值作为紫外辐射照度的测量结果，按式（1）
计算：
式中：
7.2 iy ——紫外辐射照度的单次测得值，W/m2。
y ——紫外辐射照度的平均值，W/m2；
冷却盘进水口温度
将温度测量设备置于冷却盘进水口处，待温度达到稳定状态后，读取三次测量值，记
录时间间隔 2min，取平均值作为冷却盘进水口的温度测量结果。
7.3 冷却盘进出口水温差
将温度测量设备同时置于冷却盘出水口处，待温度达到稳定状态后，读取三次测量值，
记录时间间隔 2min，取平均值作为冷却盘出水口的温度测量结果。冷却盘进出口水温差按
式（2）计算：
式中：
——冷却盘进出口水温差，℃；
——冷却盘进水口温度平均值，℃；
——冷却盘出水口温度平均值，℃。
7.4 箱内温度偏差
温度校准使用三支温度传感器，分别放置于箱体试验区域的中心位置和放置两个玻璃
样品的中心位置。在冷却盘控温水槽内加入说明书要求的水量，开启紫外灯，冷却盘控温
水槽温度设置在 16℃，箱体温度设定为 50℃，开启运行。试验设备达到稳定状态后，开
始记录各测量点温度，记录时间间隔为 2min，20min 内共记录 10 组数据。
温度稳定时间以说明书为依据，说明书中没有给出的，一般按以下原则执行：温度达
到设定值，30min 后可以开始记录数据，如箱内温度仍未稳定，可按实际情况至多延长
30min，温度达到设定值至开始记录数据所等待的时间不超过 60min。
3
JJF(皖)123—2022
如果在规定的稳定时间之前能够确定箱内的温度已达到稳定，也可以提前记录。稳定
时间需以中空玻璃紫外线试验箱达到稳定状态为主要判断标准，应在中空玻璃紫外线试验
箱到达稳定状态后才开始进行校准。温度偏差按式（3）和（4）计算：
式中:
——温度上偏差，℃；
——温度下偏差，℃；
——各测量点规定时间内测量的最高温度，℃；
——各测量点规定时间内测量的最低温度，℃；
——设备设定温度，℃。
8
校准结果表达
仪器校准后，出具校准证书。校准结果内页格式见附录 B。
9
复校时间间隔
送校单位可根据实际使用情况自主决定复校时间间隔，建议最多不超过 12 个月。
4
JJF(皖)123—2022
附录 A
中空玻璃紫外线试验箱紫外辐射照度的测量结果不确定度评定示例
A.1 概述
A.1.1 校准方法:
按照本校准规范对仪器进行校准。
A.1.2 环境条件:
符合本校准规范规定的环境条件。
A.1.3 测量标准:
紫外辐射照度计: 一级。
A.1.4 被校仪器:
中空玻璃紫外线试验箱。
A.2 测量模型
式中：
——紫外辐射照度；
——6次测量值的算术平均值；
A.3 不确定度来源
影响示值测量不确定度的因素有：紫外辐射照度计引入的标准测量不确定度分量；被
校对象重复性引入的标准测量不确定度分量。
A.4 输入量的标准不确定度评定
A.4.1 测量重复性引入的标准不确定度分量
的评定。
根据校准方法重复测量 6 次紫外辐射照度，测量值如表 A.1 所示：
表 A.1 紫外辐射照度测量值
序号 1 2 3 4 5 6
紫外辐射照度（W/m2） 55.31 56.26 55.55 55.22 56.10 55.23
计算相对实验标准差 Sr
以 6 次示值的算术平均值作为实验结果，则测量重复性引入的不确定度
为：
A.4.2 紫外辐射照度计引入的标准不确定度
的评定
5
JJF(皖)123—2022
一级紫外辐射照度计最大允许相对示值误差±8.0%，其引入的不确定度分量 为：
A.4.3 标准不确定度汇总
标准不确定度汇总于表 A.2
表 A.2 标准不确定度一览表
标准不确定度分量 不确定度来源 标准不确定度值
测量重复性 0.34%
紫外辐射照度计 4.60%
A.5 合成标准不确定度
A.6 扩展不确定度
取包含因子 ，扩展不确定度为：
6
JJF(皖)123—2022
附录 B
中空玻璃紫外线试验箱箱内温度偏差的测量不确定度评定示例
B.1 被校对象
中空玻璃紫外线试验箱，温度设定温度 50℃。
B.2 测量标准
温度巡检仪，温度指示分辨力：0.001℃；测量时带修正值使用，温度不确
定度 U=0.04℃，k=2。
B.3 校准方法
按照本规范对温度偏差的校准要求，将标准器温度巡回检测仪按规程要求
布置。试验箱设定值:50℃，开启运行试验设备达到设定值并稳定后开始记录设
备的温度示值及各布点温度，记录时间间隔为 2min，20min 内共记录 10 组数据，
计算各温度测试点 20min 内测量的最高温度与设定温度的差值，即为温度上偏
差。各测试点 20min 内测量的最低温度与设定温度的差值，即为温度下偏差。
B.4 测量模型
B4.1 温度上偏差公式
式中：
——温度上偏差；
——各测量点规定时间内测量的最高温度，℃；
——设备设定温度，℃。
不确定度来源：被校对象测量重复性引入的标准不确定度分量，标准器分
辨力引入的标准不确定度分量，标准器修正值引入的标准不确定度分量，标准
器的稳定性引入的标准不确定度分量。
由于上偏差与下偏差不确定度来源和数值相同，因此本文仅以温度上偏差
为例进行不确定度评定。
B.5 测量不确定度来源
B.5.1 温度测量重复性引入的标准不确定度分量
在 50℃校准点重复测量 10 次，标准偏差 s 计算如下：
7
JJF(皖)123—2022
则
B.5.2 标准器温度分辨力引入的标准不确定度分量
标准器温度分辨力为 0.001℃，不确定度区间半宽 0.0005℃，服从均匀分布，
则分辨力引入的标准不确定度分量：
B.5.3 标准器温度修正值引入的不确定度分量
标准器温度修正值的不确定度 U=0.04℃，k=2，则标准器温度修正值引入
的标准不确定度分量：
B.5.4 标准器温度稳定性引入的标准不确定度分量
本标准器相邻两次校准温度修正值最大变化 0.10℃，按均匀分布，由此引
入的标准不确定度分量：
B.6 标准不确定度分量汇总见表 B.1
表 3 标准不确定度分量汇总表
标准不确定度分量 不确定度来源 标准不确定度值
温度测量重复性 0.03℃
标准器温度分辨力 0.00℃
标准器温度修正值 0.02℃
标准器温度稳定性 0.06℃
B.7 温度上偏差合成标准不确定度
计算
由于标准不确定度分量相互独立，合成标准不确定度
按照下式计算：
8
JJF(皖)123—2022
B.8 扩展不确定度
取包含因子 ，扩展不确定度为：
9
JJF(皖)123—2022
附录 C
中空玻璃紫外线试验箱校准记录推荐格式
1 紫外辐射照度（W/m2）
测量次数 左侧 右侧 平均 值 U （k=2）
1 2 3 1 2 3
紫外辐射 照度
2 冷却盘进出水口温度（℃）
测量次数 1 2 3 平均值
进水口温度（ ）
出水口温度（ ）
3 冷却盘进出口水温差（℃）
： ℃
4 箱内温度偏差（设定值 50℃）
测量次数 1 2 3 4 5 6 7 8 9 10
测得值
上偏差 U（k=2） 下偏差 U（k=2）
校准员：
核验员： 校准日期： 年 月 日
10
JJF(皖)123—2022
附录 D
中空玻璃紫外线试验箱校准证书内页推荐格式
校准所使用的主要测量设备：
标准器名称 标准器编号 测量范围 不确定度或准确度等级 或最大允许误差 证书有效日期

环境条件：温度
℃ 相对湿度 %
校准结果
1 紫外辐射照度：
2 紫外辐射照度的测量不确定度：
3 冷却盘进水口温度：
4 冷却盘进出口水温差：
5 箱内温度偏差：
6 箱内温度偏差的测量不确定度：
以下空白
11
