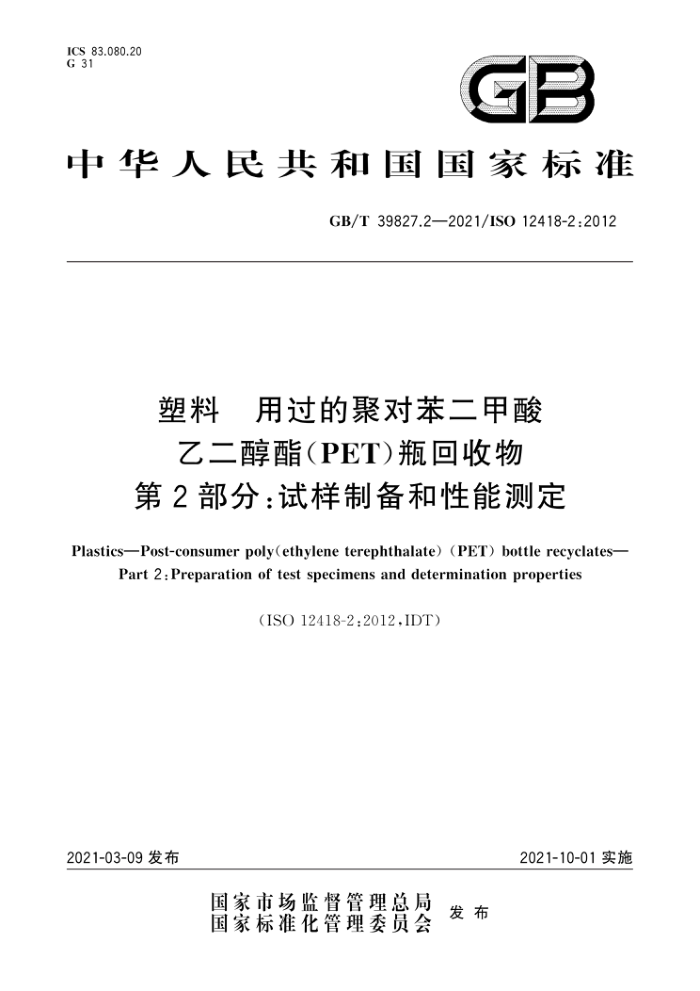

ICS 83.080.20 G 31
GB
中华人民共和国国家标准
GB/T39827.2—2021/ISO12418-2:2012
塑料用过的聚对苯二甲酸乙二醇酯（PET)瓶回收物第2部分：试样制备和性能测定
Plastics—Post-consumer poly(ethylene terephthalate) (PET) bottle recyclates-
Part 2:Preparation of test specimens and determination properties
(ISO12418-2:2012,IDT)
2021-10-01实施
2021-03-09发布
国家市场监督管理总局 发布国家标准化管理委员会 GB/T39827.2—2021/ISO12418-2:2012
前言
GB/T39827《塑料用过的聚对苯二甲酸乙二醇酯（PET)瓶回收物》共分为2个部分：第1部分：命名系统和分类基础；
第2部分：试样制备和性能测定。 本部分为GB/T39827的第2部分。 本部分按照GB/T1.1一2009给出的规则起草。 本部分使用翻译法等同采用ISO12418-2：2012《塑料 用过的聚对苯二甲酸乙二醇酯（PET)瓶回
-
收物 第2部分：试样制备和性能测定》。
与本部分中规范性引用的国际文件有 有一致性对应关系的我国文件如下：
GB/T1632.1—2008 塑料 使用毛细管黏度计测定聚合物稀溶液黏度 第1部分：通则 (ISO1628-1:1998,IDT); -GB/T1632.5—2008塑料 使用毛细管黏度计测定聚合物稀溶液黏度 第5部分：热塑性均聚和共聚型聚酯（TP)（ISO1628-5：1998，MOD)；
GB/T2035—2008塑料术语及其定义（ISO472：1999，IDT）； —GB/T30102—2013 3塑料塑料废弃物的回收和再循环指南（ISO15270：2008，IDT）。 本部分由中国石油和化学工业联合会提出。 本部分由全国塑料标准化技术委员会（SAC/TC15)归口。 本部分起草单位：青岛市产品质量监督检验研究院、中蓝晨光化工研究设计院有限公司、滁州杰事
杰新材料有限公司、中华人民共和国青岛大港海关、广州质量监督检测研究院、北京市理化分析测试中心、东莞市家宝园林绿化有限公司、青岛中新华美塑料有限公司。
本部分主要起草人：李环亨、陈敏剑、姚晨光、高建国、谢鹏、何国山、魏晓晓、谢卫锋、张彩城、 王万卷、高峡、钱冲、王晓滨
1 GB/T39827.2—2021/IS012418-2:2012
塑料用过的聚对苯二甲酸乙二醇酯（PET）瓶回收物
第2部分：试样制备和性能测定
1范围
GB/T39827的本部分规定了用过的聚对苯二甲酸乙二醇酯（PET)瓶回收物性能的测试方法。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
ISO472塑料术语（Plastics—Vocabulary） ISO1628-1塑料使用毛细管黏度计测定聚合物稀溶液黏度第1部分：通则（Plastics一Deter-
mination of the viscosity of polymers in dilute solution using capillary viscometersPart l: General principles)
ISO1628-5：1998塑料使用毛细管黏度计测定聚合物稀溶液黏度第5部分：热塑性均聚和共聚型聚酯（TP)[Plastics—Determinationof theviscosityofpolymersindilute solutionusingcapillary viscometersPart 5:Thermoplastic polyester(TP)homopolymers and copolymers
ISO15270塑料塑料废弃物的回收和再循环指南（Plastics一Guidelinesfortherecoveryand recycling of plastics waste)
ISO15512：2008塑料含水量的测定（Plastics—Determinationofwatercontent) EN15348：2007塑料回收塑料聚对苯二甲酸乙二醇酯（PET)回收物的表征[Plastics一Recy
cled plastics—Characterization of poly(ethylene terephthalate)（PET)recyclates
3术语和定义
ISO472和ISO15270界定的术语和定义适用于本文件。
4PET回收物的表征
4.1特性分类
PET回收物的特性被分为如下两类，列于表1中：一所有回收物都要求的特性（即强制性特性）；
客户要求的特性（可选的）。
4.2测试方法
应按表1列出的方法测定性能。如果用户要求，供应商应提供包括每批次回收物的测试结果、抽样方法与重复次数的检测报告。
1 GB/T 39827.2—2021/ISO 12418-2:2012
注：抽样方法与重复次数对材料性能的测定相当重要。由于回收物来源不同，同批次或不同批次产品的质量都可
能有波动。
表1 PET回收物的表征
测试方法强制检测项目
备注
性能
单位
外观颜色
目测目测
碎片、粒料或粉料本色或着色
碎片最大尺寸
由研磨机的筛网尺寸决定由造粒机的口模直径确定，
mm
粒料最大尺寸
mm
并由尺子或卡尺测量
溶剂应为苯酚与1，1,2,2-四氯乙烷的
ISO 1628-1和 ISO 1628-5
dL/g
特性黏度(IV)
混合物（6：4)
由标签导致的污染与其他可视污染物由聚氯乙烯导致的污染由聚烯烃导致的污染，
附录A 附录A 附录A
mg/kg mg/kg
只适用于碎片
只适用于碎片
mg/kg
只适用于碎片
包括粘合剂
ISO15512:2008,
含水量体积密度
%
方法B 附录B
kg/m3
可选检测项目
附录 C 附录D
熔体体积流动速率（MVR）
cm/10 min
碱性过滤能力
pH
只适用于碎片
EN 15348:2007
10 MPa/(h ·cm°)
的附录F
其他测试项目可根据供需双方协商决定。 如果有其他测试项目，其结果也应在报告中体现。
2 GB/T39827.2—2021/ISO12418-2:2012
标签与其他可视污染物含量： _mX106
....(A.1 )
m o
式中： m 标签与可视污染物质量，单位为克（g）； mo 初始样品质量，单位为克（g）。
A.5.2 PVC含量，按公式（A.2)计算，单位为mg/kg：
PVC含量=m2×10
.....(A.2)
.....
mo
式中： m2 变色（黑色）颗粒质量，单位为克（g）； mo 初始样品质量，单位为克（g）。
A.5.3 POs含量（也包括存在的粘合剂），按公式（A.3)计算，单位为mg/kg：
POs含量= mX106
...(A.3)
mo
式中 m3 浅黄色颗粒质量，单位为克（g）； mo 初始样品质量，单位为克（g）。
A.6 试验报告
试验报告应包括以下信息： a) 注明采用GB/T39827.2； b) 所有需要用于鉴定测试样品的细节； c) 试验结果； d) 过程中进行的任何附加操作或变动； e) 试验日期。
