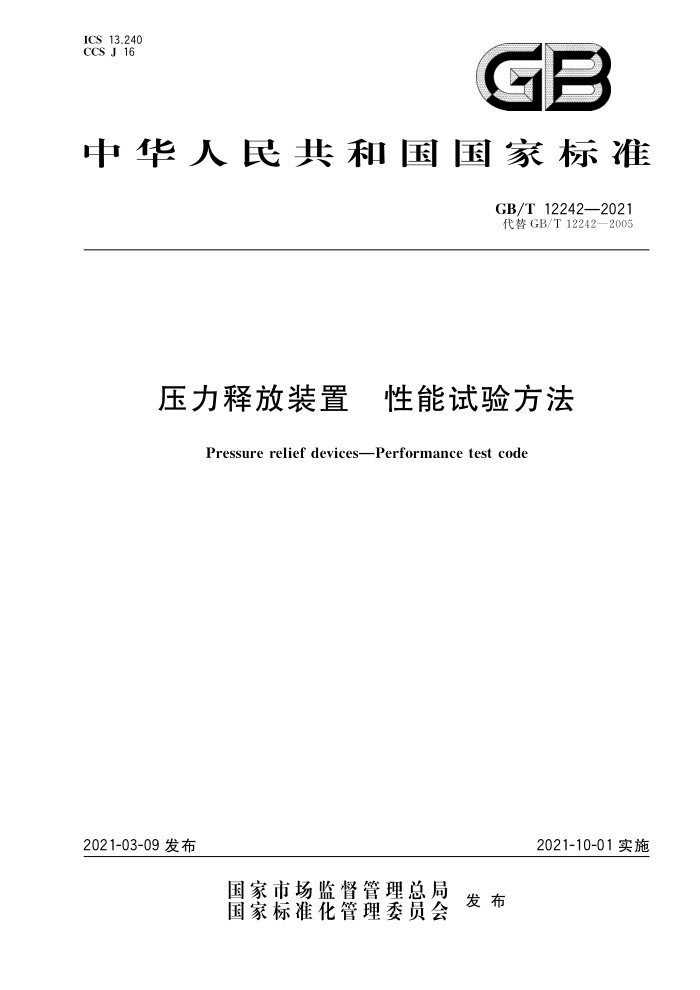

ICS13.240
GB
CCS J 16
中华人民共和国国家标准
GB/T12242—2021 代替GB/T12242—2005
压力释放装置 性能试验方法
Pressure relief devicesPerformance test code
2021-10-01实施
2021-03-09发布
国家市场监督管理总局
国家标准化管理委员会 发布 GB/T12242—2021
目 次
前言
范围 2 规范性引用文件 3 术语和定义
1
总则压力释放装置动作性能及排量试验 5.1 试验装置和仪表 5.2 测量方法 5.3 试验安装要求 5.4 试验程序 5.5 结果计算 5.6 试验汇总报告在用试验及工作台上定压试验 6.1 测量仪表和测量方法 6.2 在用试验程序 6.3 工作台上定压试验程序 6.4 密封试验 6.5 结果计算 6.6试验汇总报告附录A（资料性） 试验报告表· 附录B（资料性） 试验汇总报告表附录C（资料性） 确定流量误差的示例
4
5
h
13
14 28 29
6
31
31
32 33 34 34 35 37 54 58 GB/T 12242—2021
前言
本文件按照GB/T1.12020《标准化工作导则 厂第1部分：标准化文件的结构和起草规则》的规定起草。
本文件代替GB/T12242一2005《压力释放装置 性能试验规范》。与GB/T12242一2005相比，除编辑性改动外，主要技术变化如下：
a）增加了现场试验、开启压力的术语和定义，更改了重闭式压力释放装置的术语和定义内容（见
第3章，2005年版的第3章）； b) 删除了进行动作性能和排量试验时试验容器的直径要求（2005年版的4.2）； c） 增加了孔板的安装和流量测量要求见5.2.4.3f）1； d) 更改了试验程序的“程序要求（见5.4，2005年版的5.4）； e) 增加了不同的非重闭式压力释放装置的阻力试验要求（见5.4.8.5） f）增加了不可压缩流体测定非重闭式压力释放装置整定压力的试验要求（见5.4.9）。 请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别专利的责任。 本文件由中国机械工业联合会提出，本文件由全国安全泄压装置标准化技术委员会（SAC/TC503)归口。 本文件起草单位：合肥通用机械研究院有限公司、合肥通用机电产品检测院有限公司、福建省特种
设备检验研究院、上海阀门厂股份有限公司、永一阀门集团有限公司、上海凯特阀门制造有限公司、吴江市东昊机械有限责任公司、北京航天石化技术装备工程有限公司、罗浮阀门集团有限公司、徐州八方安全设备有限公司、武汉华科能源环境科技股份有限公司、凯瑞特阀业有限公司、浙江奥新仪表有限公司。
本文件主要起草人：王晓钧、李伟、郑荣部、陈志明、干爱根、王德平、迮晓锋、王海庄、边玲、葛臣信、 舒远、刘利利、张传虎、李运龙、陈勇、胡建田
本文件于1989年首次发布为GB/T12242一1989，2005年第一次修订，本次为第二次修订。
SZIC E
I GB/T12242—2021
压力释放装置性能试验方法
1范围
本文件规定了压力释放装置的动作性能试验（包括机械特性）、排量及阻力系数的试验方法。 本文件适用于试验程序有各种进口和出口条件状况，试验介质是使用其物理性质已知的蒸汽、气体
（空气)或液体（水）；包括重闭式和非重闭式压力释放装置，如下：
a）安全阀， b）爆破片装置， c）折断/剪切销装置， d）易熔塞装置。 当试验有关各方同意接受本文件的条款时，本文件也可适用于其他压力释放装置，
规范性引用文件
2
下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件，仅该日期对应的版本适用于本文件：不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T 2624.1 用安装在圆形截面管道中的差压装置测量满管流体流量第1部分：一般原理和
要求
GB/T 2624.2 2用安装在圆形截面管道中的差压装置测量满管流体流量第2部分：孔板 GB/T12241 安全阀一般要求 GB/T 12243 弹簧直接载荷式安全阀
术语和定义
3
GB/T12241界定的以及下列术语和定义适用于本文件。 3.1通用术语 3.1.1 S21 压力释放装置 pressure relief device
用来在压力容器处于紧急或异常状况时防止其内部介质压力升高到超过预定最高压力的装置。
3.1.2
压力释放阀 pressure relief valve;PRV 用来在压力容器处于紧急或异常状况时防止其内部介质压力升高到超过预定最高压力的阀门。
3.1.3
现场试验 fleld testing 为确定压力释放装置的某些或全部工作特性而对安装在系统上的压力释放装置进行的试验。
3.1.4
在用试验 in-service testing 为确定压力释放装置的某些或全部工作特性，利用系统压力或使用外部压力源（使用或不使用辅助
1 GB/T12242—2021
提升装置)对安装在系统上正在对系统实施保护的压力释放装置进行的试验。 3.1.5
排量试验 flow capacity testing 确定压力释放装置的工作特性包括测量排量的试验。
3.1.6
工作台上定压试验 bench testing 为确定压力释放装置的整定压力和关闭件密封性而在一个加压系统上进行的试验。
3.2 压力释放装置类型 3.2.1
重闭式压力释放装置reclosingpressure-Relievingdevices 设计为由进口静压力驱动并在恢复正常工况后重新关闭的压力释放装置。 注：结构类型有弹簧直接载荷式、先导式、动力操作式
3.2.2
非重闭式压力释放装置 non-reclosing pressure relief device 一种在动作后仍保持开启的压力释放装置，可以提供人工重置的手段。 注：非重闭式压力释放装置有爆破片、折断销、弯折销、剪切销、易熔塞。
3.2.2.1
爆破片装置 rupture disk device 由装置进出口静压差驱动的非重闭式的压力释放装置，其功能系通过承压片的爆破而实现。
3.3 3压力释放装置的特性尺寸 3.3.1
排放面积 discharge area 阀门排放时流体通道的最小截面积。
3.3.2
流道面积 nozzle area 阀门进口端至关闭件密封面间流道的最小横截面积。
3.3.3
流道直径 nozzle diameter 对应于流道面积的直径。
3.3.4
帘面积 curtain area 当阀瓣在阀座上方升启时，在其密封面之间形成的圆柱面形或圆锥面形排放通道面积。 注：帘面积见图1。
2 GB/T12242—2021
平面密封阀门帘面积=元DL
锥面密封阀门帘面积=B（D+Ds）/2
锥面密封阀门帘面积=元B（D+D）/2
锥面密封阀门帘面积=元B（D+Dg）/2
球面密封阀门帘面积=元B（D+Ds）/2
球面密封阀门帘面积=πB（D+Ds）/2
标引序号说明：
开启高度：阀座阀瓣接触面最小直径：锥面通道另一直径：锥面通道斜高：密封面斜角；半径。
L D DB B 6 R 注：帘面积系排放面积，除非阀瓣达到足够开高，使流道面积成为通道最小截面积。
图1安全阀帘面积的典型示意图
3.3.5
开启高度 lift 阀瓣离开关闭位置的实际行程。
3.3.6
额定开高 rated lift 使阀门达到其额定排量的设计开高。
. GB/T12242—2021
3.3.7
密封面斜角 seat angle 阀门轴线与密封面间的夹角。 注：平面密封阀门的密封面斜角为90°。
3.4非重闭式压力释放装置的特性尺寸 3.4.1
净流通面积 net flow area 非重闭式压力释放装置动作之后决定流量的面积。 注：一个爆破片的（最小)净流通面积是其完全破裂后的计算净面积，它带有适当的允差，因为爆破片的某些结构件
可能减小其净流通面积。
3.5 5压力释放装置的动作和排量特性 3.5.1
整定压力 set pressure 压力释放装置升高的进口静压力，在该压力下装置呈现出定义为开启压力、突跳压力、开始泄漏压
力、爆破压力、折断压力中一种动作特性（对一个特定的装置设计，其适用的动作特性由装置的制造厂规定)。 3.5.2
超过压力 over pressure 超过压力释放阀整定压力的压力增量，在该压力增量下，安全阀达到制造厂规定的开启高度。 注：超过压力通常用整定压力的百分数表示。
3.5.3
回座压力 re-seating pressure 压力释放阀排放后阀瓣重新与阀座接触，即开启高度变为零时的压力。
3.5.4
启闭压差 blowdown 整定压力同回座压力之差，注：启闭压差以整定压力的百分数或以压力单位表示。
3.5.5
排放压力 relieving pressure 整定压力加超过压力。
3.5.6
额定排放压力 flow-rating pressure 测量压力释放装置排量时的进口静压力。
3.5.7
背压力 backpressure 由于在排放系统中存在压力而在压力释放装置出口产生的静压力。
3.5.8
排放背压力 built-up back pressure 由于介质流经压力释放装置进人排放系统而在该装置出口处产生的压力。
3.5.9
附加背压力 superimposed back pressure 压力释放装置即将动作前在其出口处存在的压力，
4 GB/T12242—2021
注：附加背压力是由其他压力源在排放系统中引起的
3.5.10
爆破压力 burstpressure 当爆破片装置动作时，其进口静压力。
3.5.11
爆破片装置的规定爆破压力 specified burst pressure of a rupture disk device 爆破片装置升高的进口静压力，在规定的温度下爆破片设计在该压力爆破。
3.5.12
折断压力 breaking pressure 当折断销装置、弯折销装置或剪切销装置动作时，其进口静压力。
3.5.13
二次压力 secondary pressure 在压力释放阀的实际排放截面与出口间的通道中存在的压力，
3.5.14
前泄压力 simmerpressure 一个低于压力释放阀整定压力的进口静压力，在该压力下，安全阀关闭件密封面间发生可由听觉或
视觉感知的介质泄出，但没有可测量的排量。
注：前泄压力仅适用于可压缩介质用的安全阀。 3.5.15
理论排量 theoreticalrelieving(discharge)capacity 其流道最小截面积等于压力释放阀流道面积或等于非重闭式压力释放装置净流通面积的理想喷管
的计算排量。
注：理论排量以重量单位或容积单位表示。 3.5.16
实测排量 measured relieving(discharge) capacity 在额定排放压力下测量的压力释放装置排量注：实测排量以重量单位或容积单位表示。
3.5.17
额定排量 rated relieving capacity;certified discharge capacity 实测排量中由适用的规范或标准允许用作压力释放装置应用基准的部分。
3.5.18
当量计算排量 equivalent calculated capacity 当压力、温度或介质等使用条件与额定排量的适用条件不同时，压力释放装置的计算排量。
3.5.19
额定排量系数 rated coefficient of discharge 额定排量同理论排量的比值。
3.5.20
频跳 chatter 压力释放阀阀瓣快速异常地来回运动，运动中阀瓣接触阀座。
3.5.21
额振flutter 压力释放阀阀瓣快速异常地来回运动，运动中阀瓣不接触阀座。
5
