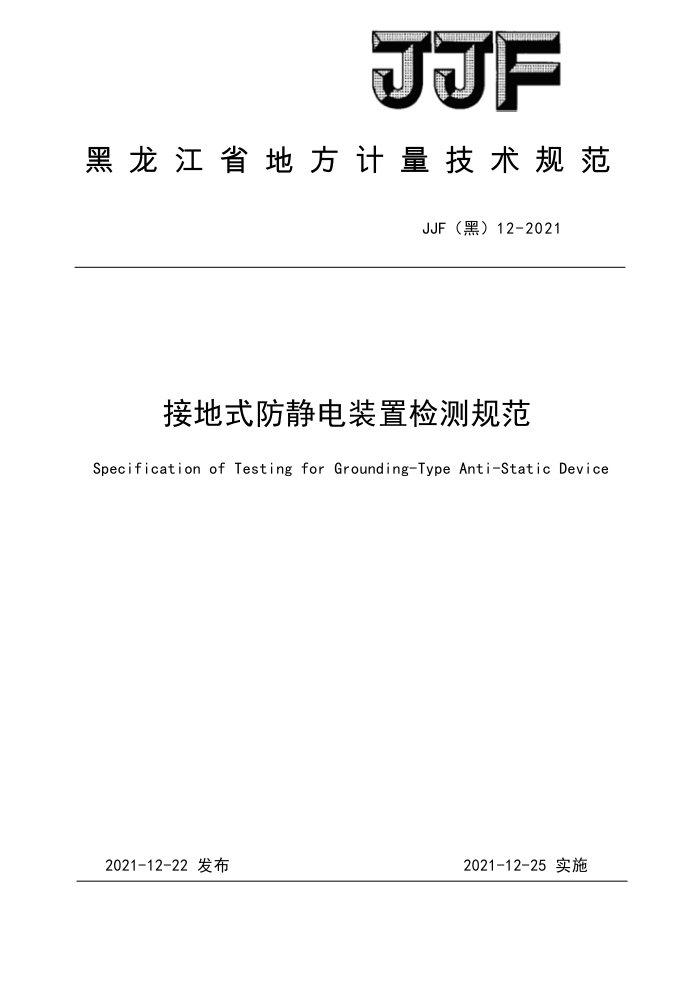

JJF
黑龙江省地方计量技术规范
JJF（黑）12-2021
接地式防静电装置检测规范
Specification of Testing for Grounding-Type Anti-Static Device
2021-12-25实施
2021-12-22发布 JJF（黑）12-2021
黑龙江省市场监督管理局 发布
= JJF（黑）12－2021
接地式防静电装置
JJF（黑）12—2021 代替JJF（黑）08-2014
检测规范
Specification of Testing for Grounding-Type Anti-Static Device
归口单位：黑龙江省市场监督管理局主要起草单位：佳木斯市检验检测中心
本规范由佳木斯市检验检测中心负责解释 JJF（黑）12－2021
本规范主要起草人：
李建（佳木斯市检验检测中心）
郑云桥（佳木斯市检验检测中心）于庆龙（佳木斯市检验检测中心）
王（佳木斯市检验检测中心）崔秀艳（佳木斯市检验检测中心）刘治宏（佳木斯市检验检测中心）
参加起草人：
闫璐（佳木斯市检验检测中心）姜伟红（佳木斯市检验检测中心）李波（佳木斯市检验检测中心） JJF（黑）12－2021
目 录
(II) (1) (1) (1) (2) (3) (3) (3) (4) (4) (5) (5) (5) (5) (5) (5) (6) (8) (8) (9) (11) (12) (14) (18) (27)
引 言. 1 范围. 2 引用文件 3 术语和计量单位 A 概述， 5 计量特性 5.1 加油加气加氢站防静电要求 5.2液体化工品库、石油库和石油化工企业的防静电要求 6 检测条件 6. 1 环境条件， 6.2 检测标准器及其它设备， 6.3 检测人员 6.4 仪器静电及其它危险防护 7 检测项目和检测方法 7. 1 安全环境检测 7. 2 检测项目， 7.3 检测方法， 8 检测结果 9 复检时间间隔，附录A 接地式防静电装置检测记录格式（参考）附录B 检测报告内容附录 C 爆炸性气体环境危险区域划分附录 D 石油库内爆炸危险区域的等级范围划分附录E 加油加气加氢站内爆炸危险区域的等级和范围划分附录F 测量不确定度评定 JJF（黑）12－2021
引言
JJF1071-2010《国家计量校准规范编写规则》、JJF1001-2011《通用计量术语及定义》、JJF1059.1《测量不确定度评定与表示》共同构成支撑本规范修订工作的基础性系列规范。
本规范参考了GB50074-2014《石油库设计规范》、GB50156-2021《汽车加油加气加氢站技术标准》中涉及的防静电相关内容，结合黑龙江省接地式防静电装置使用和检测的实际情况进行修订。
与JJF（黑）08-2014《接地式防静电装置检测规范》相比，除编辑性修改外，本规
范主要变化如下：
一修改了接地、接地线、静电接地电阻、防静电服、防静电鞋共5个术语的定义。
-删除了静电导体、静电非导体、静电亚导体、体积电阻率、表面电阻率、接触
电阻、闪点、可燃性物质、可燃性气体或蒸气、可燃薄雾、高挥发性液体、非爆炸危险区域、火灾危险场所共13个术语的定义。
一调整了计量特性的描述方式。 一根据现场检测工作及实际情况对附录D石油库内爆炸危险区域的等级范围划分
作了适当调整。
完善了测量不确定度评定。 本规范的历次版本发布情况为： JJF（黑）08-2014《接地式防静电装置检测规范》
-JJF（黑）2-2003《接地式防静电装置检测规范》 -JJF（黑）2-96《接地式防静电装置检测规范》
= JJF（黑）12－2021
接地式防静电装置检测规范
1范围
本规范适用于石油库、加油站、加气站、加氢站、液化气站以及其它经营、储存、
运输、使用可燃气体、液化烃、可燃液体、液体化工品的场所新安装和使用中的接地式防静电装置的检测。 2引用文件
GB12158-2006防止静电事故通用导则 GB13348-2009液体石油产品静电安全规程 GB/T15463-2018静电安全术语 GB50058-2014爆炸危险环境电力装置设计规范 GB50074-2014石油库设计规范 GB50156-2021汽车加油加气加氢站技术标准 GB50160-2008石油化工企业设计防火规范（2018年版）凡是注日期的引用文件，仅注日期的版本适用于本规范；凡是不注日期的引用文件，
其最新版本（包括所有修改单）适用于本规范。 3术语和计量单位
GB/T15463-2018、GB50058-2014界定的及以下术语和定义适用于本规范。 3.1接地earthing;grounding
电气连接到能供给或接受大量电荷的物体（如大地、舰船或运载工具外壳等）。 3.2连接connection
将彼此间没有良好导电通路的物体进行导电性连接，使相互间大体上处于相同电位的措施。 3.3静电接地系统electrostaticearthingsystem
带电体上的电荷向大地泄露、消散的外界导出通道
3.4接地极earthingelectrode
埋入大地以便与大地有良好接触的导体或几个导体的组合。 3.5接地线groundstrap
是用来提供一条电气接地通路的导体，用以为人员提供一条具有规定电阻的接地通
1 JJF（黑）12－2021
路。 3.6静电接地电阻earthingresistanceof staticelectricity
静电接地系统的对地电阻，用受控表面与接地连接点之间的电阻表示。 注：静电接地电阻可分为直接静电接地和间接静电接地。
3.7防静电服staticprotectiveclothing
为了防止服装上的静电积聚，用防静电织物为面料，按规定的款式和结构而缝制的
工作服。 3.8防静电鞋static controlfootwear(shoes）
鞋内到鞋底的电阻值为1.0×102～1.0×102的防静电材料制作，不仅能及时消除人体静电积聚，且能钝化触及250V以下电源电击伤害的防护鞋。 3.9可燃液体flammableliquid
在可预见的使用条件下能产生可燃蒸气或薄雾的液体，
3.10爆炸性气体混合物explosivegasmixture
在大气条件下，气体、蒸气、薄雾状的可燃物质与空气的混合物，引燃后燃烧将在全范围内传播。 3.11爆炸危险区域hazardous area
爆炸性混合物出现的或预期可能出现的数量达到足以要求对电气设备的结构、安装和使用采取预防措施的区域。 3.12爆炸下限（LEL）lowerexplosivelimits
可燃气体、蒸汽或薄雾在空气中形成爆炸性气体混合物的最低浓度。空气中的可燃
性气体或蒸气的浓度低于该浓度，则气体环境就不能形成爆炸。 3.13爆炸性气体危险场所的区域等级
0区：连续出现或长期出现爆炸性气体混合物的环境。 1区：在正常运行时可能出现爆炸性气体混合物的环境。 2区：在正常运行时不太可能出现爆炸性气体混合物的环境，或即使出现也仅是短
时存在的爆炸性气体混合物的环境 4概述
接地式防静电装置的工作原理见图1。
2
