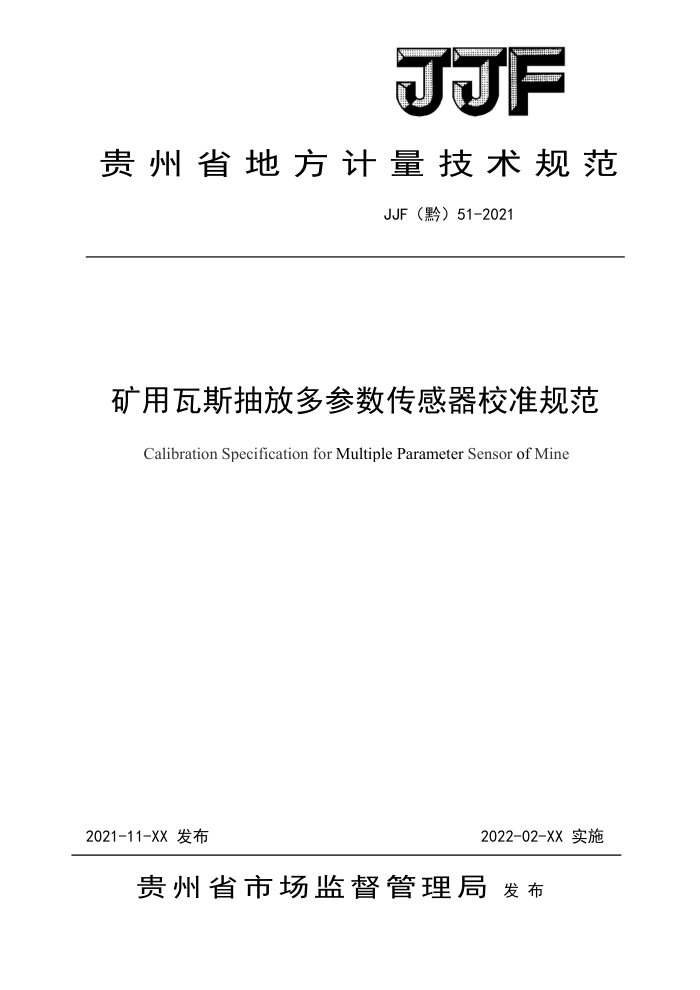

贵州省地方计量技术规范
JJF（黔）51-2021
矿用瓦斯抽放多参数传感器校准规范
Calibration Specificationfor Multiple Parameter Sensor of Mine
2021-11-XX 发布
2022-02-XX实施
贵州省市场监督管理局 发布 JJF（黔）51—2021
矿用瓦斯抽放多参数传感
器校准规范
JJF（黔）51—2021
CalibrationSpecificationforMultiple
ParameterSensorofMine
归口单位：遵义市市场监督管理局主要起草单位：遵义市产品质量检验检测院参加起草单位：贵州省劳动保护科学技术研究院
本规范由遵义市产品质量检验检测院负责解释 JJF（黔）51—2021
本规范主要起草人：
万金笔（遵义市产品质量检验检测院）
陆道枢（遵义市产品质量检验检测院）
刘勇（遵义市产品质量检验检测院）邹明松（遵义市产品质量检验检测院）
参加起草人：
杨顺明（遵义市产品质量检验检测院）文柳（遵义市产品质量检验检测院）覃雪岗（遵义市产品质量检验检测院）
何雨芮（遵义市产品质量检验检测院）
朱麟凯（遵义市产品质量检验检测院）
李红（贵州省劳动保护科学技术研究院） JJF（黔）51—2021
目录
引言 1 范围. 2 引用文件. 3 概述 4 计量特性. 4. 1 示值误差 4. 2 信号传输误差 4.3 回程误差. 4. 4 重复性. 5 校准条件， 5. 1 环境条件.. 5.2校准使用的设备， 6校准项目和校准方法， 6. 1 校准项目... 6.2校准方法.. 7 校准结果表达. 7. 1 校准记录. 7.2校准结果的处理. 8 复校时间间隔附录A 矿用瓦斯抽放多参数传感器校准原始记录附录B 校准证书内页格式。 附录 C 矿用瓦斯抽放多参数传感器的差压和压力参数不确定度评定示例.. 附录D矿用瓦斯抽放多参数传感器温度参数不确定度评定示例.. 附录E矿用瓦斯抽放多参数传感器甲烷参数不确定度评定示例
(II) (1) (1) (1) (2) (2) (2) (2) (2) (2) (2) (2) (3) (3) (3) (10) (10) (10) (11) (12) (15) (16) (19) (23) JJF（黔）51—2021
引言
本规范依据JJF1071-2010《国家计量校准规范编写规则》、JJF1001-2011《通用计量术语及定义》和JJF1059.1-2012《测量不确定度评定与表示》，并参考了JJG875-2019 《数字压力计》、JJG1138-2017 《煤矿用非色散红外甲烷传感器》、MT/T642-1996《管道瓦斯抽放综合参数测定仪技术条件》、MT/T381-2007《煤矿用温度传感器通用技术条件》进行编制。
本规范为首次发布。
I JJF（黔）51—2021
矿用瓦斯抽放多参数传感器校准规范
1范围
本规范适用于矿用瓦斯抽放多参数传感器（以下简称传感器）的校准，
2引用文件
本规范引用了下列文件： JJG875-2019 数字压力计 JJG1138-2017煤矿用非色散红外甲烷传感器 MT/T381-2007煤矿用温度传感器通用技术条件 MT/T642-1996管道瓦斯抽放综合参数测定仪技术条件凡是注日期的引用文件，仅注日期的版本适用于本规范；凡是不注日期的弓
用文件，其最新版本（包括所有的修改单）适用于本规范。
3概述
矿用瓦斯抽放多参数传感器适用于煤矿有瓦斯及煤尘爆炸危险的场所，可实
现管道参数流量、压力、温度、甲烷监测。
传感器由液晶显示器、微处理器、差压模块、压力模块、温度模块和甲烷参数模块等组成。传感器利用差压敏感元件、压力敏感元件、温度敏感元件以及激光敏感元件取得差压、压力、温度、甲烷浓度信号，经智能信号处理后，由数码管直接显示差压、压力、温度、甲烷，同时通过信号线输出相对应的信号。传感器组成结构如图1所示。
液晶显示器
4
差压、压力
键盘通讯接口本安电源
微处
温度甲烷浓度
理器
图1传感器组成结构图 JJF（黔）51—2021
4计量特性 4.1示值误差
传感器在规定的工作条件下，示值误差应符合表1规定。
表1示值误差测量范围 (0～100)℃ （20～200）kPa （0～10）kPa
参数温度压力差压
最大允许误差 ±2.0%FS ±1.5%FS ±1.5%FS ± 0. 06%CH,
0.00%CH, 甲烷
± 6%
4.2信号传输误差
传感器温度、压力、差压参数的模拟信号传输误差不大于示值最大允许误差；传感器甲烷参数的模拟信号传输误差不大于0.5%：数字信号传输误差不做要求。 4.3回程误差
不大于示值最大允许误差的绝对值。 4.4重复性
不大于1%。 注：以上技术指标不用于合格性判定，仅供参考。
5校准条件 5.1环境条件 5.1.1 环境温度：（15～35）℃。 5.1.27 相对湿度：≤75%。 5.1.3大气压力： （86～106）kPa。 5.1.4 校准设备及被校传感器所处附近应无明显的机械振动。 5.2校准使用的设备
校准使用的主要设备及其它配套设备见表2。
2 JJF（黔）51—2021
表2校准使用的主要设备及其它配套设备
序号
设备名称
技术要求
温度范围：（0～100）℃；温场均匀性：≤0.04℃；波动性：≤0.04℃/10min。 测量范围：（0～100）℃；准确度等级：标准。 测量范围：（0～10）kPa；准确度等级：0.2级及以上。 测量范围：（0～250）kPa；准确度等级：0.2级及以上。 氮气中甲烷气体标准物质；其相对扩展不确定度U.≤2%（k=2）测量范围：(0～3000)Hz；准确度等级：0.1级及以上。 输出电压：DC（0～30）V；输出电流：DC（0～3）A。 直流电阻：12.82/km；
1
恒温槽
标准水银温度计
2
数字压力计
3
气体标准物质
4
频率计
5
直流稳压电源
6
2km仿真电路 分布电容：0.06μF/km;
7
分布电感：0.8mH/km。 气压泵、真空机组；测量范围（0～250）kPa。
8
压力源
6 校准项目和校准方法
6. 1 校准项目
示值误差、信号传输误差、回程误差、重复性。 6.2校准方法 6.2.1 校准前准备 6.2.1.1外观及通电检查
传感器不应有影响其正常工作的外观损伤。通电后传感器的数据显示清晰、
完整。 6.2.1.2标志与标识检查
传感器的名称、型号、制造厂、防爆标志及编号、煤矿安全标志及编号等应齐全、清楚。
2
