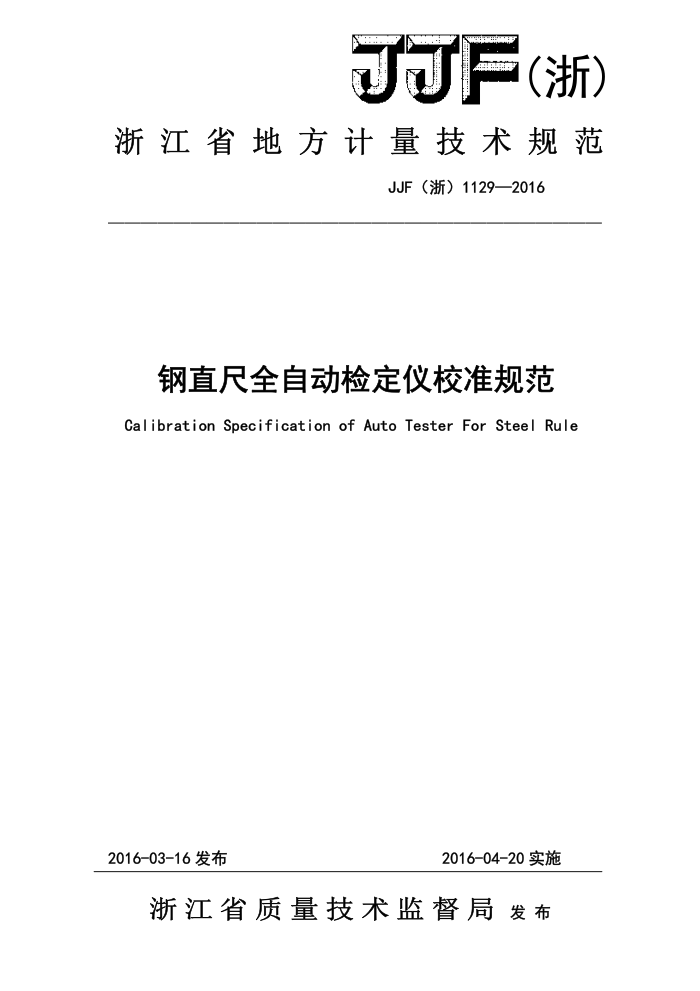

JJF (浙)
浙江省地方计量技术规范
JJF（浙）1129—2016
钢直尺全自动检定仪校准规范 Calibration Specification of Auto Tester For Steel Rule
2016-03-16发布
2016-04-20实施
浙江省质量技术监督局发布 JJF（浙）1129-2016
钢直尺全自动检定仪
校准规范 Calibration Specification of AutoTesterForSteelRule
:JJF(浙)1129-2016:
归口单位：浙江省质量技术监督局主要起草单位：宁波市计量测试研究院
萧山区质量计量监测中心
乐清市质量技术监督检测院浙江省计量科学研究院
参加起草单位：深圳市中图仪器科技有限公司
本规范由主要起草单位负责解释 JJF(浙)1129-2016
主要起草人：
陶煜 (宁波市计量测试研究院) 阎伟光 （宁波市计量测试研究院）吕超群 （萧山区质量计量监测中心）郑希程 （乐清市质量技术监督检测院）陆益 （浙江省计量科学研究院）黄伟城 (浙江省计量科学研究院)
参加起草人：
马俊杰（深圳市中图仪器科技有限公司） JJF（浙）1129-2016
目 录
引言· 1 范围 2 引用文件· 3 概述·
(I) (1) (1) (1) (2) (2) (2) (2) (2) (2) (2) ·(2) (2) (3) (3) ·(3) (3) (4) (4) ·(5) (9)
计量特性· 4. 1 检定仪平台的表面粗糙度· 4. 2 检定仪平台的直线度 4.3 重复性 4. 4 示值误差· 5 校准条件· 5. 1 环境条件· 5. 2 校准项目和校准设备 6 校准方法 6.1检定仪平台的表面粗糙度 6.2检定仪平台的直线度·： 6.3重复性 6.4示值误差 7 校准结果表达· 8时间间隔附录A钢直尺全自动检定仪示值误差测量结果不确定度评定附录B检定证书和检定结果通知书内页格式
4 JJF(浙)1129-2016
引言
JJF1071-2010《国家计量校准规范编写规则》、JJF1001-2011《通用计量术语及定义》、JJF1059.1-2012《测量不确定度评定与表示》共同构成钢直尺全自动检定仪的计量技术法规。
本技术规范首次发布。
II JJF（浙）1129-2016
钢直尺全自动检定仪校准规范
1 范围
本规范适用于分辨力为1μm，量程不大于1000mm的钢直尺全自动检定仪的校准。 2 引用文件
JJF1001-2011 通用计量术语及定义 JJF1059.1-2012测量不确定度评定与表示 JJF1097-2003 平尺凡是注日期的引用文件，仅注日期的版本适用于本规范；凡是不注日期的引
用文件，其最新版本（包括所有的修改单）适用本规范。
3概述
钢直尺全自动检定仪（以下简称检定仪）是用计算机进行控制，采用机器视觉技术，以计量光栅为标准元件，检测钢直尺的全自动测量仪器。检定仪结构型式见图1。
图1钢直尺全自动检定仪示意图
1-平台锁紧螺母；2-可调螺杆：3-压紧弹片；4-被测钢直尺；5-摄像瞄准装置；6-平台 JJF(浙)1129-2016
4计量特性 4.17 检定仪平台的表面粗糙度
平台的表面粗糙度不大于Ra0.40μm。
4.27 检定仪平台直线度
检定仪平台的直线度不大于14.0μm。
4.3重复性
检定仪重复性不大于0.01mm
4.4示值误差
检定仪示值误差要求见表1。
表1示值误差
最大允许误差/mm
测量范围/mm
≤600 >600~1000
±0.03 ±0.05
注：以上指标不用于合格性判断，仅供参考 5校准条件 5.1环境条件 5.1.1 校准检定仪时，实验室的温度为（20土3）℃，温度变化不大于1℃/h。 5.1.2实验室内的相对湿度不大于70%RH。 5.1.3校准前，将被校准的检定仪及标准玻璃尺等校准设备置于实验室检验台上，其平衡温度时间不小于8h。 5.27 校准项目和校准设备
检定仪的校准项目和校准设备见表2。
表2校准项目和校准设备
校准项目
序号
主要校准设备表面粗糙度比较样块 MPE：（+12~-17）%
检定仪平台表面粗糙度
1
分辨力0.01mm／m的电子水平仪或
检定仪平台直线度
2
分度值2”的自准直仪标准玻璃尺Us=（1.4+1.4L）μm 标准玻璃尺Us=（1.4+1.4L）μm
重复性示值误差
3 4
