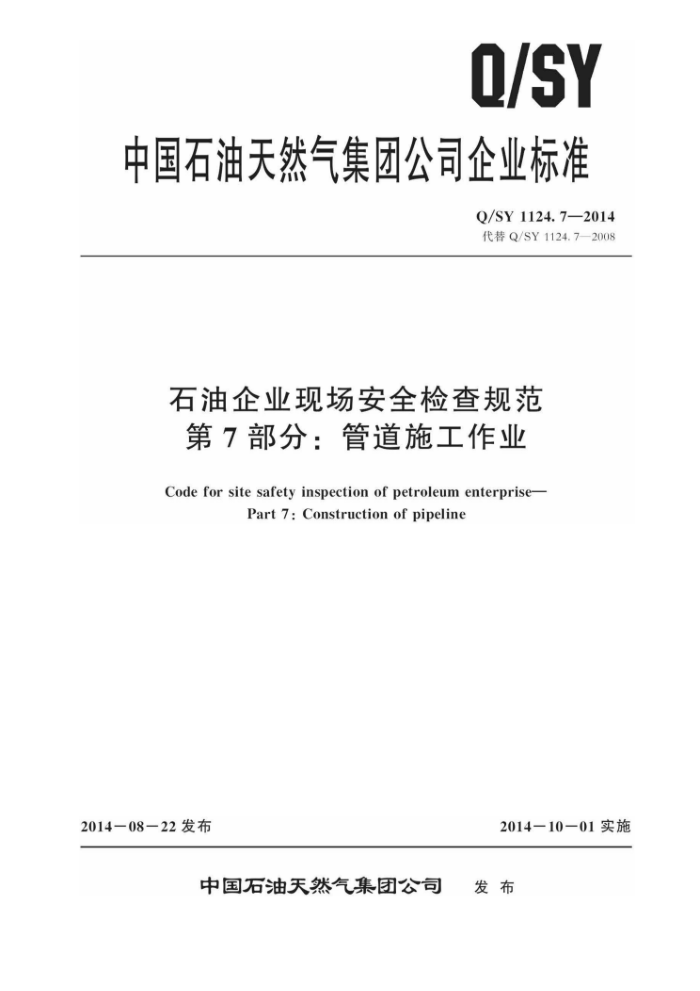

Q/SY
中国石油天然气集团公司企业标准
Q/SY 1124. 7—2014 代替Q/SY1124.7—2008
石油企业现场安全检查规范第7部分：管道施工作业
Code for site safety inspection of petroleum enterprise-
Part 7: Construction of pipeline
2014—08—22发布
2014一10一01实施
中国石油天然气集团公司 发布 Q/SY1124.7—2014
目 次
前言
1
范围 2 规范性引用文件 3 术语和定义 4 总要求 4.1安全检查层次与组织构成 4.2安全检查频次 4.3检查前准备…. 检查内容
1
5
2
5. 1 基础管理 5. 2 现场管理 5.3营地管理整改与验证·
14 14
6
附录A（资料性附录） 检查表格式和不符合项通知单格式附录B（规范性附录） 检查内容及要求参考文献
15
17
64
I Q/SY 1124.7—2014
前言
Q/SY1124《石油企业现场安全检查规范》分为13个部分：
第1部分：地震勘探作业；一第2部分：钻井作业；一第3部分：修井作业；一第4部分：油田建设；第5部分：炼化检维修；
第6部分：测井作业；第7部分：管道施工作业；第8部分：海洋钻井与修井作业；第9部分：天然气净化厂；第10部分：天然气集输站；第11部分：压缩天然气加气站；第12部分：采油作业；
一
一
第13部分：油品销售。 本部分为Q/SY1124的第7部分。 本部分按照GB/T1.1一2009《标准化工作导则第1部分：标准的结构和编写》给出的规则
起草。
本部分代替了Q/SY1124.7一2008《石油企业现场安全检查规范第7部分：管道施工作业》，
与Q/SY1124.7一2008相比，除编辑性修改外，主要技术变化如下：
修改了“储罐安装”为“储罐施工”、“站库管网安装”为“站场施工”（见第1章）；增加了“基础管理、爆破作业、交通管理、营地管理”、“安全检查层次与组织构成”（见第 1章)；修改了“安全检查频次”（见4.2）；增加了“安全检查层次与组织构成（见4.1）；增加了“检查前准备”（见4.3）；增加了“现场管理”和“营地管理”（见5.2，5.3）；修改了“整改与验证”（见第6章）。 增加了“表A.1检查表格式”和“表A.2不符合项通知单格式”（见附录A)；增加了附录B“检查内容及要求”（见附录B；删除了2008年版的“安全检查组织构成”、“作业人员”及“作业现场”、“营地”、“安全防护与职业健康”、“环境管理”、“施工机具及设备”、“临时用电安全管理”、“施工过程控制”、 “特殊施工过程”、附录A的“现场安全检查表A.1至表A.22”。
本部分由中国石油天然气集团公司标准化委员会健康安全环保专业标准化技术委员会提出并
归口。
本部分起草单位：中国石油天然气管道局本部分主要起草人：梅强、杨海亭、李建国、吴新中、张志强、朱立志、蔡晓明、曹晓军、王伟
中、张晔、李庆祥、马中清、周卓林、马骏宏、李锐、杜树勇。
II Q/SY1124.7—2014
石油企业现场安全检查规范第7部分：管道施工作业
1范围
Q/SY1124的本部分规定了石油天然气管道工程中的基础管理、现场管理（包括管道安装、管
道穿跨越、站场施工、储罐施工、爆破作业、交通管理）以及营地管理的安全检查标准。
本部分适用于石油天然气管道施工作业的安全检查。
2规范性引用文件
2
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T 3787 手持式电动工具的管理、使用、检查和维修安全技术规程 GB/T 5972 起重机钢丝绳保养、维护、安装、检验和报废 GB 6067. 1 起重机械安全规程第1部分：总则 GB 6722 爆破安全规程 GB 9448 焊接与切割安全 GB 50150 电气装置安装工程电气设备交接试验标准 GB 50369 油气长输管道工程施工及验收规范 GA 837 民用爆炸物品储存库治安防范要求 GA 838 小型民用爆炸物品储存库安全规范 JGJ46 施工现场临时用电安全技术规范 JGJ 130 建筑施工扣件式钢管脚手架安全技术规范
3术语和定义
下列术语和定义适用于本文件。
3. 1
石油天然气管道工程 petroleum & natural gas pipeline project 原油输送管道、成品油输送管道和天然气管道工程及其附属工程的统称。
3.2
建设工程项目 construction project 作为一项资产投资活动涉及从项目构思、策划、实施使用直到终止的全过程。根据承包商和业主
的合同规定，会涉及不同的工程承包范围，主要体现在建设施工阶段。 3.3
盾构施工shield 通过盾构机的刀盘、刀具旋转切割地层，并采用螺旋输送机或泥水管道运送渣土，在壳体内拼装
预制管片，依靠液压千斤顶推进的一种施工方法。
1 Q/SY 1124.7—2014
4总要求
4.15 安全检查层次与组织构成 4.1.1现场安全检查应按构成不同分为：企业、分公司（子公司）、基层单位（工程项目）和机（班）四个层次。 4.1.2安全检查应由相应层次的负责人组织实施。 4.1.3 检查组由安全、生产、技术、设备等专业人员组成 4. 2 安全检查频次 4. 2. 1 安全检查应每半年至少进行一次 4. 2. 2 分公司（子公司）安全检查应每季度进行一次。 4.2.3 基层单位（工程项目）安全检查应每月进行一次。 4.2. 4 机（班）组安全检查应每周进行一次。 4.2.5 各级组织应结合季节变化、环境风险以及具体施工特点等情况，开展各类安全专项检查。 4.3 3检查前准备 4.3.1检查人员应根据检查内容及要求准备检查表，检查表格式和不符合项通知单格式参见附录A，检查内容及要求见附录B。 4.3.2检查人员应准备好检查需要的工具和劳动保护用品。 4.3.3 检查人员应熟知现场安全管理要求、风险点源等。
5检查内容
5.1基础管理
5. 1. 1 基础资料 5. 1. 1.1 设置。 5. 1. 1. 2 安全生产责任的落实。 5. 1. 1. 3 HSE管理相关文件、制度 5. 1. 1. 4 教育培训及人员能力评价 5. 1. 1. 5 危害因素识别、风险控制措施的制订。 5.1.1.6 应急预案的编制、培训、演练、评估，应急物资的储备。 5. 1. 1. 7 安全技术措施的交底与实施， 5. 1. 1. 8 安全例会的开展，安全检查的频次、内容和问题的整改、关闭等。
具体检查内容及要求见表B.1。
5. 1. 2 现场基础管理 5. 1.2. 1 个人劳动保护用品和使用情况。 5. 1. 2.2 作业人员持证上岗及操作规程的执行情况。 5.1.2.3 3设备设施的完整性。 5. 1. 2. 4 目视化管理与实施。 5.1.2.5 交通及消防管理。 2 Q/SY1124.7—2014
5.1.2.6环境管理。
具体检查内容及要求见表B.2至表B.63。 5.2现场管理 5.2.1管道安装 5.2.1.1测量放线、作业带清理作业 5.2.1.1.1做好通信保障设施的准备工作，确保作业过程通信畅通 5.2.1.1.2根据环境特点，应配备急救药品、水、食品等生活必需品 5.2.1.1.3作业前应做好地上地下构筑物的踏勘，在特殊地区、地形以及特殊气候条件下作业前应制订相应的施工安全保障措施。 5.2.1.1.4夜间作业应做好夜间施工安全保障措施。
福
具体检查内容及要求见表B.2。 5.2.1.2管材装卸、运输作业 5.2.1.2.1管材装卸、捆绑、运输作业前应制订有效的安全技术措施。 5.2.1.2.2起重作业过程应严格执行GB/T5972和GB6067.1的规定。 5.2.1.2.3在特殊气候条件下运输应制订有效的安全保障措施。
具体检查内容及要求见表B.3。 5.2.1.3现场弯管机作业 5.2.1.3.1弯管作业现场应制订冷弯管堆放、吊装、运输的安全技术措施。 5.2.1.3.2弯管作业现场应明确特殊气候条件下的作业要求和安全保障措施。
具体检查内容及要求见表B.4。 5.2.1.4管材堆放、布管作业 5.2.1.4.1管材堆放应根据管材规格严格执行GB50369的规定。 5.2.1.4.2布管过程中吊管机、挖掘机等设备的使用应执行设备安全操作规程。采用辅助设施布管时，应采取相应的安全保障措施。
具体检查内容及要求见表B.5。 5.2.1.5 管口组对、焊接作业 5.2.1.5.1沟下作业应办理作业许可，作业现场应有专人监护。 5.2.1.5.2在特殊地形地貌以及特殊气候条件下作业，应制订有效的安全保障措施。
具体检查内容及要求见表B.6。 5.2.1.6 管道焊缝探伤检测作业 5.2.1.6.1 检测作业前，应检查检测人员劳动保护用品是否齐全并有效，作业过程应严格执行操作规程。 5.2. 1. 6.2 应有专人负责射线机等特种设备的检查维护。 5.2.1.6.3射线源的使用、存放应设专人负责，并做好记录。 5.2.1.6.4 检测作业应正确使用悬浮液、渗透液等材料 5.2.1.6.5在坡地、沟下以及夜间等特殊作业环境下作业应制订有效的安全保障措施
3 Q/SY1124.7—2014
5.2.1.6.6固体、液体废弃物应分类回收处置。
具体检查内容及要求见表B.7。
5.2.1.7防腐补口补伤作业 5.2.1.7.1作业现场应正确使用液化气瓶、喷砂除锈等设备设施，液化气瓶应有质量检验标识，喷砂罐及其附属设施应设专人定期检查。 5.2.1.7.2作业时应做好员工防护措施，非作业人员严禁靠近。 5.2.1.7.3补口补伤材料应分类存放，并有专人负责检查。 5.2.1.7.4在坡地、沟下以及夜间等特殊作业环境下作业应制订有效的安全保障措施。
具体检查内容及要求见表B.8。 5. 2. 1. 8 管沟开挖作业 5.2.1.8.1挖出的土方堆放位置、高度及与管沟的距离应符合GB50369的规定，农田地段的生、 熟土应分开。 5.2.1.8.2作业前应做好地上地下构筑物的踏勘，在特殊地区、地形以及特殊气候条件下作业前应制订有效的施工安全保障措施 5.2.1.8.3靠近道路开挖或挖断道路时，应按照目视化管理规定设置围挡和警示标识。
具体检查内容及要求见表B.9。 5.2.1.9管线下沟作业 5.2.1.9.1吊管机数量、吨位、起吊点和起吊高度应符合GB50369的规定。 5.2.1.9.2现场应设专人统一指挥，对下沟管段环境进行安全检查确认，确保管沟内无人。 5.2.1.9.3未完成一次下沟任务时，管子应全部落地，沟口附近管子应采取支撑和锚固等安全措施防止滚管。
具体检查内容及要求见表B.10。 5.2.1.10 回填、地貌恢复作业 5.2. 1. 10. 1[ 回填时应先回填生土后回填熟土，弃渣的堆放和外运应符合GB50369的规定。 5. 2. 1. 10. 2 陡坡、河岸、沟岸等地段应有防止水土流失的措施。 5.2.1.10.3地上地下建构筑物（光缆、电缆、管道等）应有明显标识并做好保护措施。 5.2.1.10.4戈壁滩地段地貌恢复后用砾石层覆盖，避免土壤流失。 5.2.1.10.5 5严禁超出规定的作业带施工。
具体检查内容及要求见表B:11。 5. 2. 1. 11 通球扫线作业 5.2.1.11.1通球方案应经过审批合格 5.2.1.11.2空压机、收球筒、阀门等设备、设施应完好，压力表经过检定合格 5.2.1.11.3现场油料应远离作业区存放，消防和临时用电安全设施齐全。 5.2.1.11.4现场应设置安全警示标识，非工作人员严禁靠近 5.2.1.11.5 发生管道泄漏或清管球被卡住需断管时，应遵循先泄压后处置的原则。
具体检查内容及要求见表B.12。 5. 2.1.12 管线试压作业 5.2.1.12.1试压方案应经过审批合格 4
