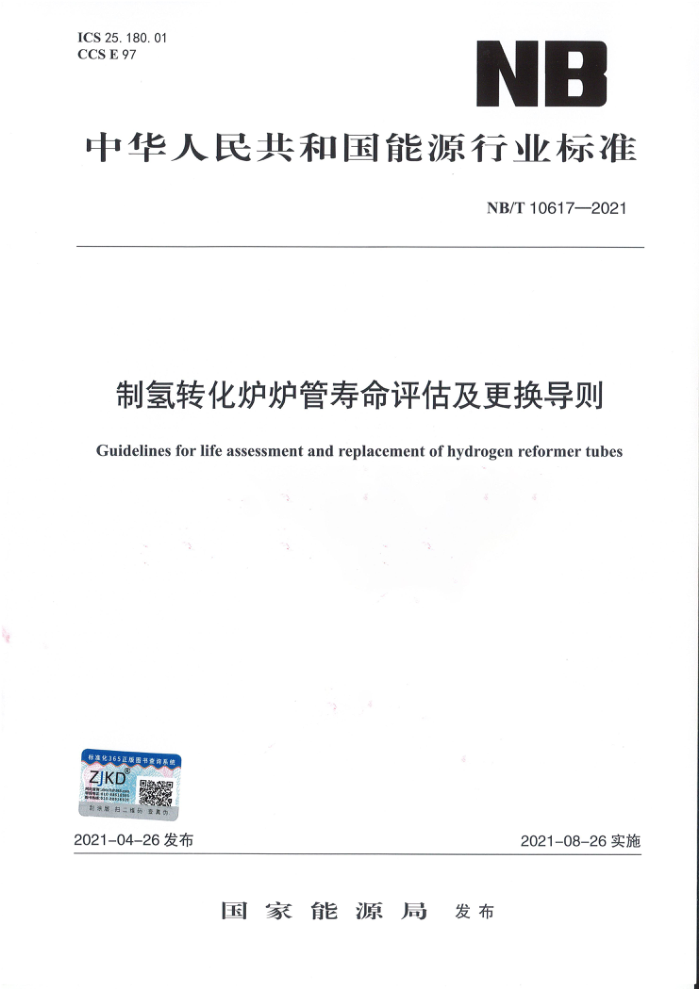

ICS25.180.01 CCS E 97
NB
中华人民共和国能源行业标准
NB/T10617—2021
制氢转化炉炉管寿命评估及更换导则
Guidelines for life assessment and replacement of hydrogen reformer tubes
标准化365正版圈
ZJKD
2021-04-26发布
2021-08-26实施
国家能源局 发布 国家能源·局
公告
2021年第3号
国家能源局批准《水电工程建设征地企业处理规划设计规范》等 282项能源行业标准（附件1）、《CodeforBuildingsDesignof Wind PowerProjects》等19项能源行业标准外文版（附件2），现予以发布。
附件：行业标准目录
二〇二一年四月二十六日 紧红煌球 97-L0-1207 97-20-1702 97-80-1707 97-80-1207 97-80-1707 97-80-1702 92-80-1202 97-80-1200 97-80-120 97-10-12 92-10-1707 97-10-1202 9-01202 97-70-1207 97-0-1702 970-1207 97-10-1202 010-102
中些账 ()
(留) ()
“ IZ0Z-S1901 L/EN IZ0Z-91901 J/8N 1ZO2-19O1 I/8N 1Z0781901L/N IZOZ619O1L/N 1Z07-Z901 /N IZ901L/N ZZ9OTJL/EN STEIOSN
O 12O 1ZOZ
8E1~61 6EE 187~01
州 01~[
1 2 3 4 S 5 3 0 NB/T10617—2021
目 次
前言范围·
1
1 2
规范性引用文件 3 术语和定义· 4 主要损伤机理·· 5 炉管寿命评估的条件 6 制氢转化炉炉管的三级寿命评估
2
寿命评估程序 8寿命评估信息 9寿命评估技术方法制氢转化炉炉管的更换原则和策略
·3
7
10 NB/T106172021
前言
本文件按照GB/T1.1一2020《标准化工作导则第1部分：标准化文件的结构和起草规则》 的规定起草。
本文件由全国锅炉压力容器标准化技术委员会（SAC/TC262）提出并归口。 本文件起草单位：中国特种设备检测研究院、合肥通用机械研究院有限公司、南京工业大学、
中国石油化工股份有限公司、中国石油天然气股份有限公司、中石化广州工程有限公司、中国石油化工股份有限公司北京燕山分公司、中国石油化工股份有限公司天津分公司、中石油克拉玛依石化有限责任公司、中国石油天然气股份有限公司哈尔滨石化分公司、中海油惠州石化有限公司、 烟台玛努尔高温合金有限公司、烟台市特种设备检验研究院。
本文件主要起草人：曹逻炜、韩志远、陈学东、巩建鸣、谢国山、王建军、宋晓江、陈涛、 范志超、李心芳、原泉、宋振福、赵敏珍、李金月、刘烟文、姜勇、张绍良、李培中、贾晓亮。
本文件为首次发布。
I NB/T10617—2021
制氢转化炉炉管寿命评估及更换导则
1范围
本文件规定了在役制氢转化炉炉管进行寿命评估的条件、评估信息、评估及更换程序、寿命评估技术方法和更换策略。
本文件适用于在役制氢转化炉辐射段炉管的寿命评估 讲制氢转化炉下猪尾管、热壁集气管等关键部件、乙烯裂解炉炉管及其他以高温寿命设计为主的加热炉炉管，以蠕变占主导的损伤也可参照本文件执行。 2规范性引用文件
7
下列文件中的内睿通过文中的规范性引用而构成本文件必不 的条款。其中，注日期的引用文件，仅该日期对应 的版本适用于本文件，不注日期的引用
OSAEN
最新版本（包括所有的修
O
改单）适用于本文件
GB/T 228.1 属材料 拉伸试验
试验方
福
金属材料 拉伸试验 第2部分高温试验方
GB/T228.2
GB/T 2039 金属材料 单轴拉伸变试验方法 GB/T13298 金属显微组织检验方法
用含缺陷压力容器安全评定
GB/T 19624
GB/T 30579 承压设备损伤模式识别 GB/T 35013 承压 设备客于使用评价 DL/T 441 火力发 高温高压蒸汽管道端变监督规程 DL/T 884 火电厂 金相检验与评定技术导则
承压设备无损检测
NB/T47013（适用部 SH/T 3037 炼油厂加热炉炉管壁厚计算方法
★
福
3术语和定义
下列术语和定义适用于本文件
3. 1
剩余寿命 remaining life 设备或构件在服役条件下能够保障继续安全运行的时间。
3. 2
超期服役炉管 overtimefurnacetubes 累积运行时间超过设计寿命的炉管。
3. 3
蠕变creep 在低于屈服应力的载荷作用下，高温设备或设备高温部分金属材料随时间推移缓慢发生塑性
1 NB/T10617—2021 变形的过程。 3. 4
拉森米勒参数法L-Mparametermethod 以不同温度、不同载荷对试样进行持久试验，用短时蠕变数据估算部件长期持久寿命的方法。
3.5
相对蠕变应变 relativecreepstrain 高温下，炉管直径或周长的相对应变值。
4主要损伤机理
制氢转化炉炉管的主要损伤机理为蠕变、高温氧化等。损伤识别按GB/T30579或根据检测结果确定。 5炉管寿命评估的条件
炉管根据其运行历史和检验检测及监测结果，有下列情况之一时应进行寿命评估： a）超期服役炉管； b）有超温运行历史的炉管； c） 频繁开停车的制氢转化炉炉管； d）曾长期或频繁高于设计参数运行的炉管； e） 相对蠕变应变（按DL/T441测量及计算）大于或等于1%； f）炉膛内炉管出现泄漏、开裂现象； g）未进行寿命评估或曾进行1、2级寿命评估但总运行时间接近设计寿命的炉管； h）使用单位认为有必要进行检验检测。
6制氢转化炉炉管的三级寿命评估 6.1寿命评估方法
制氢转化炉炉管的寿命评估分为三级： a）1级评估——简化评估方法，主要依据操作值和查阅资料进行评估； b）2级评估一一通用评估方法，当1级评估后的剩余寿命不满足下一个检验周期或已经停机
但不准备进行割管检测时，有必要进行比1级评估更精确的2级评估。2级评估需要停机检测；
c）3级评估一一精确评估方法，当2级评估后的剩余寿命不满足下一个检验周期或因怀疑损
伤严重进行割管检测时，有必要进行比2级评估更精准的3级评估。3级评估不仅需要进行停机检测，还需要通过割管检测获取材料性能。
6.2三个等级评估方法所需资料
制氢转化炉炉管的三级寿命评估所需资料见表1。
2 NB/T10617—2021
表1三级寿命评估方法所需资料 1级评估
资料类别
2级评估
3级评估
设计、制造和安装资料
企业及制造商资料
企业及制造商资料
企业及制造商资料
运行历史
运行记录
运行记录
运行记录
事故、维修记录
事故、维修记录
事故、维修记录
事故、维修记录
宏观检验、壁厚测定、蠕胀
宏观检验、壁厚测定、蠕胀 测量、现场金相分析和硬度测量、现场金相分析和硬度 测量、超声检测、渗透检测、
历次检验检测结果（不需要停机或割管） 测量、超声检测、渗透检测 截面金相分析、扫描电镜检
检验检测
等报告操作值、现场热电偶显示值、 操作值、现场热电偶显示值、 红外测量值
测、持久性能测试、常温及高温拉伸性能测试
操作值操作条件下的应力
温度
红外测量值解析计算或仿真计算值
应力
解析计算或仿真计算值
（解析计算）设计图纸
炉管几何尺寸是否割管取样
现场实际测量
现场实际测量
否
否
是
最近一次金相检测报告 现场表面金相：蠕变孔洞或 实验室截面金相：蠕变孔洞尺
微观组织
寸及分布、蠕变裂纹、碳化物成分、结构、尺寸及分布割管取样材料实验测定，取最低值
裂纹，碳化物尺寸及分布查阅资料，通过硬度测试或
材料性能
查阅资料，取最低值 小冲杆、连续压痕等方法换
算后取最低值
6.3炉管检测与试验方法
炉管母材及焊缝的渗透、超声等无损检测按NB/T47013（适用部分）的规定执行；材料微观组织检查按GB/T13298的规定执行，其中金相分析的具体操作按DL/T884的规定执行；材料的持久、蠕变性能测试按GB/T2039的规定执行；室温和高温拉伸性能测试分别按GB/T228.1和GB/T 228.2的规定执行；蠕胀测量按DL/T441的规定执行。 7寿命评估程序
制氢转化炉炉管寿命评估程序如图1所示。
