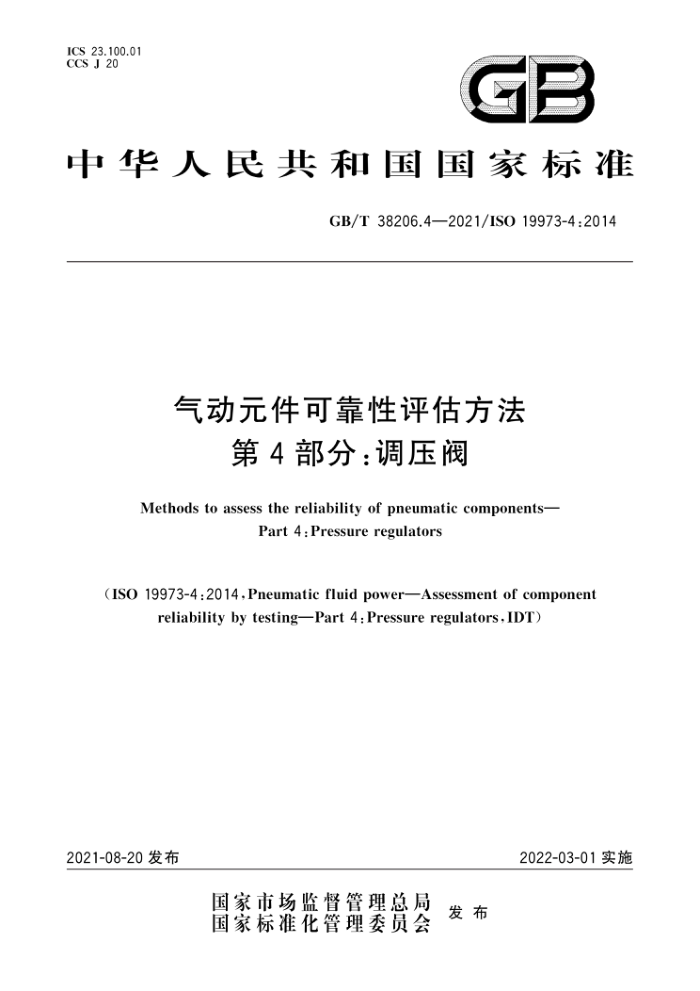

GB/T 38206.4-2021 气动元件可靠性评估方法 第4部分:调压阀 ICS 23.100.01 CCS J 20
GB
中华人民共和国国家标准
GB/T38206.4—2021/ISO19973-4:2014
气动元件可靠性评估方法
第4部分:调压阀
Methods to assess the reliability of pneumatic components-
Part 4:Pressure regulators
(ISO 19973-4 :2014,Pneumatic fluid power—Assessment of component
reliability bytesting—Part 4:Pressure regulators,IDT)
2022-03-01实施
2021-08-20发布
国家市场监督管理总局国家标准化管理委员会
发布 GB/T38206.4—2021/ISO19973-4:2014
目 次
前言引言
m
范围规范性引用文件术语和定义符号和单位试验设备试验条件试验程序失效判定和阈值水平数据分析
2
3 4 5 6
a
10 试验报告 11 标注说明· 附录A(资料性) 本文件规定的试验流程图附录B(资料性) 可选的扩展试验回路附录C(资料性) 试验记录表参考文献
, GB/T38206.4—2021/ISO19973-4:2014
前言
本文件按照GB/T1.1一2020《标准化工作导则 第1部分:标准化文件的结构和起草规则》的规定起草。
本文件是GB/T38206《气动元件可靠性评估方法》的第4部分。GB/T38206已经发布了以下部分:
第1部分:一般程序;第2部分:换向阀;第3部分:带活塞杆的气缸;第4部分:调压阀;第5部分:止回阀、梭阀、双压阀(与阀)、单向节流阀及快排阀。

本文件等同采用ISO19973-4:2014《气动元件可靠性的试验评价 第4部分:调压阀》。 本文件做了下列最小限度的编辑性改动:
为与现有标准协调,将标准名称改为《气动 力元件可靠性评估方法 第4部分:调压阀》。 请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别专利的责任。 本文件由中国机械工业联合会提出。 本文件由全国液压气动标准化技术委员会(SAC/TC3)归口。 本文件起草单位:百灵气动科技有限公司、浙江亿日气动科技有限公司、准北合众机械设备有限公
司、北京航空航天大学、国家气动产品质量监督检验中心、乐清市恒一气动有限公司、福建黑马阀门有限公司、北京机械工业自动化研究所有限公司。
本文件主要起草人:焦中良、陈旭闽、任车利、刘继超、石岩、郭丽丽、朱乐飞、吴鸿伟、曹巧会。
II GB/T38206.4—2021/ISO19973-4:2014
引言
在气动系统中,动力是通过回路中的压缩空气来传递和控制的。气动系统由多种元件组成,是各种类型机器利设备的重要组成部分。高效、经济的生产需要高度可靠的机器和设备。GB/T38206旨在确立气动元件可靠性评估方法,由五个部分构成。
第1部分:一般程序。目的在于规定用于评定气动元件可靠性的一般程序、一般试验条件、计算方法、数据评估方法以及测试报告的编写要求。 第2部分:换向阀。目的在于规定评估换向阀可靠性的试验设备、试验条件、试验程序、可靠性阅值和试验结果的处理方法。 第3部分:带活塞杆的气缸。日的在于规定评估带活塞杆的气缸(包括单作用和双作用)可靠性的试验设备、试验条件、试验程序、可靠性阈值和试验结果的处理方法第4部分:调压阀。日的在于规定气动调压阀可靠性评估的试验程序、试验设备和可靠性阅值以及试验结果的处理方法。 第5部分:止回阀、梭阀、双压阀(与阀)、单向节流阀及快排阀。目的在于规定评估止回阀、先
-
导式止回阀、梭阀、双压阀(与阀)、单向节流阀及快排阀可靠性的试验装置、试验条件、试验程序、可靠性阔值和试验结果的处理方法。
本文件用于提供必要的装备利试验条件,以便评估气动调压阀的固有可靠性。 生产者有必要了解其设备中气动系统元件的可靠性。元件的可靠性可由实验室试验确定;掌握了
元件的可靠性特征,生产者就能够建立系统模型并对服务间隔期、备件库存以及今后改进等方面作出决定。
确定元件的可靠性有三个基本层次: a)初步设计分析:有限元分析(FEA)、失效模式与后果分析(FMEA); b)实验室试验和建立可靠性模型:失效的物理机理、可靠性预测、生产前评估; c)现场数据收集:维修报告、质量分析报告。 每一层次在元件寿命期内各有其应用。初步设计分析有利于识别可能的失效模式并消除引起失效
的因素或减小失效对可靠性的影响。在得到元件样品时,可在实验室进行可靠性试验并能确定初始可靠性。可靠性试验作为对元件可靠性的持续评价常延续到初期生产中,且贯穿其生产的整个过程。在元件持续工作并可得到其失效数据时,就能收集现场数据。
IV GB/T 38206.4—2021/IS019973-4:2014
气动元件可靠性评估方法
第4部分:调压阀
1范围
本文件规定了气动调压阀可靠性评估的试验程序、试验设备和可靠性阈值以及试验结果的处理方法本文件适用于直动式调压阀和外部先导式调压阀,包含溢流型和非溢流型调压阀。 本文件适用于无维修条件下的首次失效,但一些异常值除外。 本文件不适用于具有常泄孔的调压阀。 注:本文件规定的试验程序见附录A。
2规范性引用文件
下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中,注日期的引用文件,仅该日期对应的版本适用于本文件;不注日期的引用文件,其最新版本(包括所有的修改单)适用于本文件。
ISO1219-1 流体传动系统及元件图形符号和回路图第1部分:用于常规用途和数据处理的图形符号(Fluid power systems and components—Graphical symbols and circuit diagrams-Part1: Graphical symbols for conventional use and data-processing application)
注:GB/T786.1—2021流体传动系统及元件图形符号和回路图第1部分:图形符号(ISO1219-1:2012,IDT) ISO5598流体传动系统及元件词汇(Fluidpowersystemsandcomponents—Vocabulary)注:GB/T17446—2012流体传动系统及元件词汇(ISO5598:2008,IDT) ISO6953-1气动减压阀和过滤减压阀第1部分:商务文件中应包含的主要特性和产品标识要
求(Pneumatic fluid powerCompressed air pressure regulators and filter-regulatorsPart 1:Main characteristics to be included in literature from suppliers and product-marking requirements)
注:GB/T20081.1一2021气动减压阀和过滤减压阀第1部分:商务文件中应包含的主要特性和产品标识要
求(ISO6953-1:2015,IDT) ISO6953-3气动减压阀和过滤减压阀第3部分:测试减压阀流量特性的可选方法
(Pneumatic fluid power-Compressed air pressure regulators and filter-regulators-Part 3: Alternative test methods for measuring the flow-rate characteristics of pressure regulators)
注:GB/T20081.3—2021气动减压阀和过滤减压阀第3部分:测试减压阀流量特性的可选方法(ISO6953-3:
2012,IDT) ISO19973-1:2015气动元件可靠性的试验评价第1部分:一般程序(Pneumaticfluid
powerAssessment of component reliability by testingPart 1:General procedures)
注:GB/T38206.1一2019气动元件可靠性评估方法第1部分:一般程序(ISO19973-1:2015,MOD ISO80000-1量和单位第1部分:总则(Quantitiesandunits—Part1:General) IEC60050-192国际电工术语第192部分:可信性[InternationalElectrotechnicalVocabulary
(IEV)—Part 192:Dependability]
注:GB/T2900.99—2016电工术语 可信性(IEC60050-192:2015,IDT)
1 GB/T 38206.4—2021/IS019973-4:2014
3术语和定义
ISO5598、ISO6953-1ISO19973-1和IEC60050-192界定的术语和定义适用于本文件。 注:如果四个文件对某一术语的定义有冲突,优先顺序如下:ISO19973-1、ISO6953-1、ISO5598、IEC60050-192。
4符号和单位
4.1 计量单位按照ISO80000-1的规定。 4.2本文件使用的图形符号符合ISO1219-1的规定。
5试验设备
5.1 基本试验设备
5.1.1 被测调压阀的试验回路见图1或图2。多个试验回路使用同一压缩空气气源时,每个试验回路应使用相同的元件。附录B给出了一种扩展试验回路,其中包含隔离测量仪器的附加元件。图1所示的基本试验回路未包含所有必要的安全装置,应采取防护措施以防元件失效引起的伤害。负责测试的人员应充分考虑人员和设备的安全。
W
标引序号说明:
气源; 2 测量pi的压力表;
6- 气容; 7 测量P2的压力表或压力传感器; 8— 测量ps的压力表或压力传感器; 9~ 截止阀或快换接头。
1
二位五通换向阀;消声器;
3 4- 5- 被测调压阀(即被测元件);
图1试验回路
2
