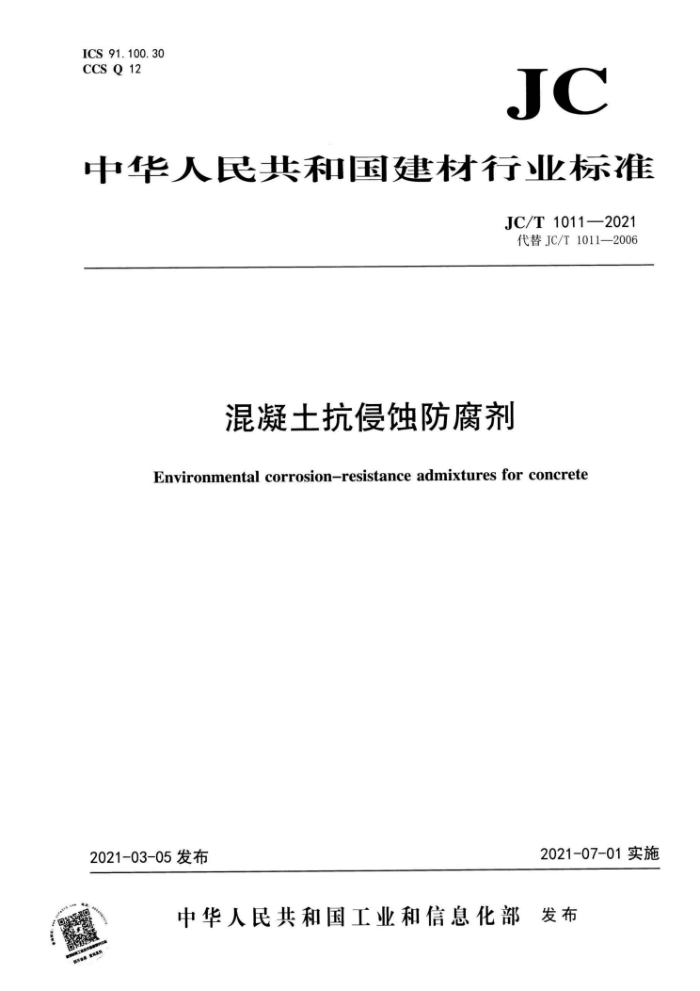

ICS91.100.30 CCSQ12
JC
中华人民共和国建材行业标准
JC/T1011-—2021 代替JC/T1011-2006
混凝士抗侵蚀防腐剂
Envirommental corrosion-resistance adnixtures for concrete
2021-07-01实施
2021-03-05发布
中华人民共和国工业和信息化部发布 JC/T1011—2021
前言
本文件按照GB/T1.1一2020《标准化工作导则第1部分：标准化文件的结构和起草规则》的规定起草。
本文件代替JC/T1011一2006《混凝土抗硫酸盐类侵蚀防腐剂》，与JC/T1011一2006相比，除结构调整和编辑性改动外，主要技术变化如下：
a）标准名称中删除了“硫酸盐类”； b) 删除了引言； c) 范围中，本文件适用于“混凝土抗硫酸盐类侵蚀防腐剂”改为“硫酸盐等盐类侵蚀的混凝土抗
侵蚀防腐剂”（见第1章，2006年版的第1章）； d) 删除了混凝土抗硫酸盐类侵蚀防腐剂的定义，增加了混凝土抗侵蚀防腐剂的定义（见第3章，
2006年版的第3章）； e) 增加了膨胀系数定义（见第3章)： f) 修改了碱含量的要求（见4.1.3，2006年版的4.2)；
将抗蚀系数的性能指标由“≥0.85”改为“≥0.90”（见4.2，2006年版的4.1)； h) 增加了氯离子扩散系数比技术要求（见4.2)； i) 增加了氯离子扩散系数比的试验方法（见5.9)； j) 修改了附录A的试验方法，增加了抗蚀系数B法的试验方法（见第5章，附录A，2006年版的
R
第5章，附录A)；修改了附录B的膨胀系数试验方法（见附录B，2006年版的附录A）。
k)
1 删除了附录B（见2006年版的附录B)。 请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别专利的责任，本文件由中国建筑材料联合会提出。 本文件由全国水泥制品标准化技术委员会（SAC/TC197)归口。 本文件负责起草单位：中国建筑材料科学研究总院有限公司、中国建材检验认证集团股份有限公司、
郑州市建文特材科技有限公司、山东省建筑科学研究院有限公司、武汉三源特种建材有限责任公司、天津豹鸣股份有限公司、浙江合力海科新材料股份有限公司、新疆荣高鸿骏新材料技术有限公司、金华市欣生沸石开发有限公司、西安建筑科技大学、陕西交科新材料有限公司、山西黄河新型化工有限公司、 河南省科之创工程材料有限公司、广东红墙新材料股份有限公司、四川巨星新型材料有限公司。
本文件参加起草单位：深圳市德宜新材料科技有限公司、重庆三圣实业股份有限公司、中国水利水电第七工程局有限公司、中交天津港湾工程研究院有限公司、中交四航局广州南沙工程有限公司、中德新亚建筑材料有限公司、西部铁建工程材料科技有限公司、天津昶达科技有限公司、山西永红建材化工有限公司、山西格瑞特建筑科技股份有限公司、山西不冻泉建材有限公司、山东建科建筑材料有限公司、 迈嘉尔（武汉)高新技术发展有限公司、辉达华（厦门)科技有限公司、湖北宗源材料有限公司、湖北乾道新型材料有限责任公司、贵州天威建材科技有限责任公司、广东巨三实业有限公司、抚顺东科精细化工有限公司、浙江科威建材有限公司。
本文件主要起草人：刘立、赵顺增、岳云德、李长成、刘云、蒋玉川、张学文、王勇威、纪宪坤、 康春生、丁小富、丁亚新、胡景波、南峰、马瑞杰、郭忠义、曲启恒、郑国峰、赵利华、苏管斌、郑永辉、贾福杰、刘燕、林为胜、陈俊、董同刚、李光明、丁建彤、吴勇、雷英强、李沛、李顺、吴云鹏、
I JC/T10112021 李伟、孙明海、贺秀云、高敏栋、卢英刚、潘少华、皇诚安、郭蕾、叶青华、侯芝娟、张金凤、詹奇龙、 吴波、杨彰林、王伟、徐仕睿、方程。
本文件所代替文件的历次版本发布情况为： JC/T10112006。
I JC/T10112021
混凝土抗侵蚀防腐剂
1范围
本文件规定了混凝土抗侵蚀防腐剂的术语和定义、技术要求、试验方法、检验规则、包装、标志、 运输和贮存。
本文件适用于抵抗硫酸盐等盐类侵蚀的混凝土抗侵蚀防腐剂。
2规范性引用文件
下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件，仅该日期对应的版本适用于本文件不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T176水泥化学分析方法 GB/T749-2008水泥抗硫酸盐侵蚀试验方法 GB/T13462011水泥标准稠度用水量、凝结时间、安定性检验方法 GB/T2419水泥胶砂流动度测定方法 GB/T8074—2008水泥比表面积测定方法 勃氏法 GB8076混凝土外加剂 GB/T12573水泥取样方法 GB/T17671水泥胶砂强度检验方法（ISO法） JC/T313膨胀水泥膨胀率试验方法 JC/T1086水泥氟离子扩散系数检验方法 JGJ63混凝土用水标准
3术语和定义
下列术语和定义适用于本文件。
3.1
混凝土抗侵蚀防腐剂 J environmental corrosion-resistsnce admixtures for concrete 在混凝土搅拌时加入的，具有一定细度和活性，用于抵抗硫酸盐等盐类侵蚀作用，提高混凝土耐腐
蚀性能的外加剂。 3.2
膨胀系数 coefficientofexpansion 受检试体在侵蚀溶液中养护至试验龄期的膨胀率与水中养护至试验龄期的膨胀率之比值（E）。
4技术要求
4.1化学成分
1 JC/T1011-2021 4.1.1氧化镁
氧化镁含量应不大于5.0%。 4.1.2氮离子
氯离子含量应不大于0.05%。 4.1.3碱含量
碱含量按Na2O+0.658K20计算值表示。当有碱含量要求时，由供需双方协商确定。 4.2 混凝土抗侵蚀防魔剂物理性能
混凝士抗侵蚀防腐剂物理性能应符合表1要求。
表1 混凝土抗侵蚀防腐剂物理性能要求项目
性能指标 ≥300 ≥45 ≤600 ≥90 ≥100 ≥0.05 ≤0.60 ≥0.90 ≤1.50 ≤0.85
比表面积/(m/kg)
初凝终凝 7d 28 d 1d 28 d
凝结时间/min
抗压强度比/%
膨胀率/%
抗蚀系数(K) 膨胀系数(E)
氯离子扩散系数比
28 d
5 试验方法
5.1试验材料 5.1.1水泥
采用GB8076规定的基准水泥。因故得不到基准水泥时，允许采用由熟料与二水石离共同粉磨而成的强度等级为42.5MPa的硅酸盐水泥，且熟热料中C3A含量6%~8%，C3S含量55%~60%，游离氧化钙不超过1.2%，碱（Na2O+0.658K20)含量不超过1.0%，水泥的比表面积（350士10)m/kg。 5.1.2混凝士抗侵蚀防腐剂
混凝土抗侵蚀防腐剂的掺量为12%；生产厂提出并在产品说明书中明确时，混凝土抗侵蚀防腐剂的掺量允许小于12%。 5.1.3标准砂
2
