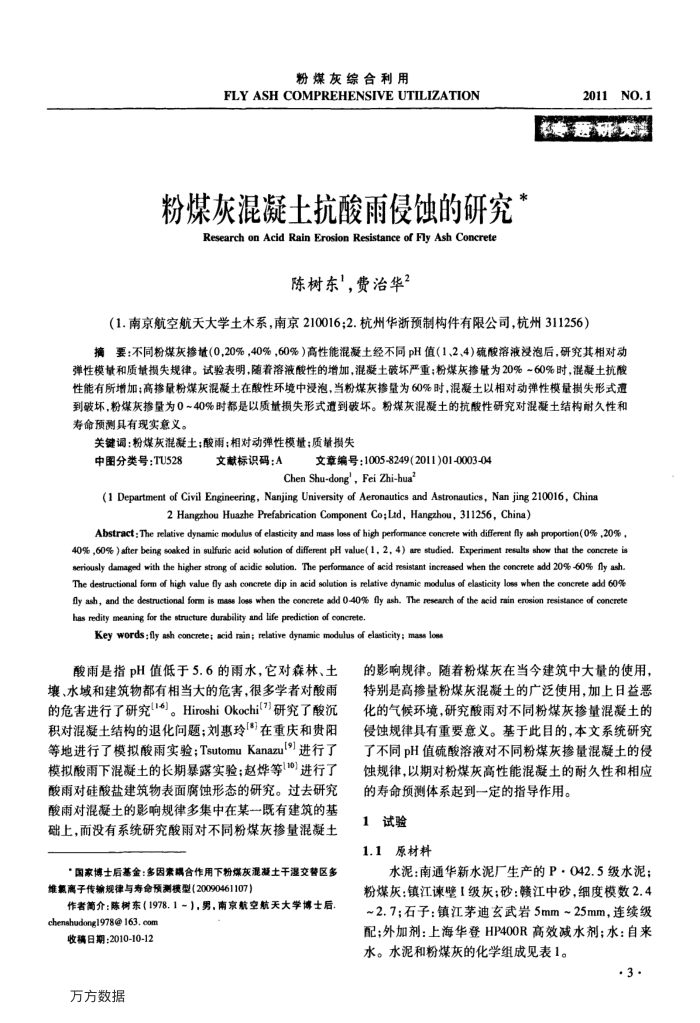

粉煤灰综合利用
FLY ASH COMPREHENSIVE UTILIZATION 粉煤灰混凝土抗酸雨侵蚀的研究
Research on Acid Rain Erosion Resistance of Fly Ash Concrete
陈树东"，费治华2
2011NO.1
N
妍
（1.南京航空航天大学土木系，南京210016;2.杭州华浙预制构件有限公司，杭州311256）
摘要：不同粉煤灰掺量(0,20%，40%60%）高性能混凝土经不同pH值（1、2、4)硫酸溶液浸泡后，研究其相对动弹性模量和质量损失规律。试验表明，随着溶液酸性的增加，混凝土破坏严重；粉煤灰掺量为20%~60%时，混凝土抗酸性能有所增加；高掺量粉煤灰混凝土在酸性环境中浸泡，当粉煤灰掺量为60%时，混凝土以相对动弹性模量损失形式道到破坏，粉煤灰掺量为0~40%时都是以质量损失形式道到破坏。粉煤灰混凝土的抗酸性研究对混凝土结构耐久性和寿命预测具有现实意义。
关键调：粉煤灰混凝土；酸雨；相对动弹性模量；质量损失
中图分类号：TU528
文献标识码：A
文章编号：1005-8249(2011)01-0003-04
Chen Shu-dong', Fei Zhi-hua?
(1 Department of Civil Engineering, Nanjing University of Aeronautics and Astronautics, Nan jing 210016, China
2 Hangzhou Huazhe Prefabrication Component Co;Ld, Hangzhou, 311256, China)
Abstract: The relative dynamic modulus of elasticity and mass loss of high performance conerete with different fly ash proportion(0% ,20% , 40% ,60% )ater being soaked in sulfuric acid solution of different pH value(1, 2, 4) are studied, Experiment results show that the concrete is seriously damaged with the higher strong of acidie solution. The perfommance of acid resistant increased when the concrete add 20% -60% fly ash. The destructional form of high value fly ash concrete dip in acid solution is relative dynamic modulus of elasticity loss when the conerete add 60% fly ash, and the destructional form is mass loss when the conerete add 0-40% fly ash. The research of the acid rain erosion resistance of concrete has redity meaning for the structure durability and life prediction of concrete.
Key words fly ash concrete; acid rain; relative dynamic modulus of elasticity; mass loss
酸雨是指pH值低于5.6的雨水，它对森林、土壤、水域和建筑物都有相当大的危害，很多学者对酸雨的危害进行了研究li6)。Hiroshi Okochi(7]研究了酸沉积对混凝土结构的退化问题；刘惠玲[*}在重庆和贵阳等地进行了模拟酸雨实验；TsutomuKanazu[9]进行了模拟酸雨下混凝土的长期暴露实验；赵烨等10]进行了酸雨对硅酸盐建筑物表面腐蚀形态的研究。过去研究酸雨对混凝土的影响规律多集中在某一既有建筑的基础上，而没有系统研究酸雨对不同粉煤灰掺量混凝土
，国家博士后基金：多因素合作用下粉煤灰混荒士干湿交警区多维氯离子传输规律与寿命预测模型（20090461107）
作者简介：陈树东（1978.1~），男，南京航空航天大学博士后 chenshudong1978@163.com
收稿日期：2010-10-12 万方数据
的影响规律。随着粉煤灰在当今建筑中大量的使用，特别是高掺量粉煤灰混凝土的广泛使用，加上日益恶化的气候环境，研究酸雨对不同粉煤灰掺量混凝土的侵蚀规律具有重要意义。基于此目的，本文系统研究了不同pH值硫酸溶液对不同粉煤灰掺量混凝土的侵蚀规律，以期对粉煤灰高性能混避土的耐久性和相应
的寿命预测体系起到一定的指导作用。 1试验
1.1原材料
水泥：南通华新水泥厂生产的P·042.5级水泥；粉煤灰：镇江谏壁I级灰；砂：赣江中砂，细度模数2.4 ~2.7；石子：镇江茅迪玄武岩5mm~25mm，连续级配；外加剂：上海华登HP400R高效减水剂；水：自来水。水泥和粉煤灰的化学组成见表1。
·3.
