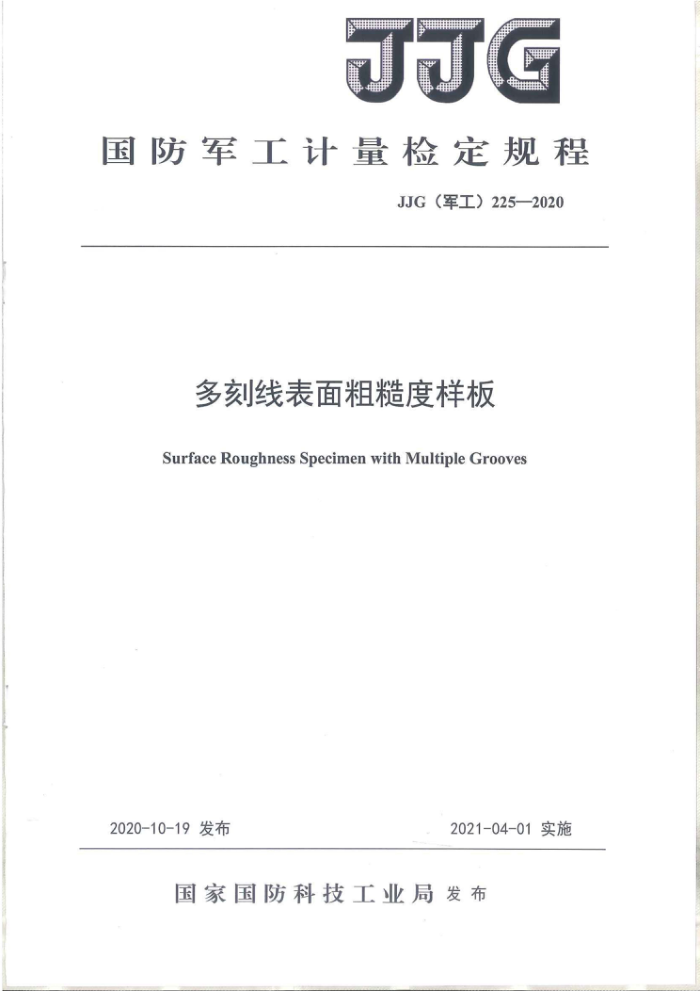

JJG
国防军工计量检定规程
JJG（军工）225—2020
多刻线表面粗糙度样板
SurfaceRoughness Specimen withMultiple Grooves
2020-10-19发布
2021-04-01实施
国家国防科技工业局发布 JJG（军工）225—2020
多刻线表面粗糙度样板
检定规程
JJG（军工）225—2020
Surface Roughness Specimen with MultipleGroovesVerificationRegulation
主要起草单位：国防科技工业第一计量测试研究中心
参加起草单位：国防科技工业3611二级计量站
国防科技工业4211二级计量站 JJG（军工）225-2020
本规程主要起草人：
谷卫华（国防科技工业第一计量测试研究中心）孟诗（国防科技工业第一计量测试研究中心）陈炼（国防科技工业3611二级计量站）钱丰（国防科技工业第一计量测试研究中心）
参加起草人：
陈洋（国防科技工业第一计量测试研究中心）李松（国防科技工业4211二级计量站） JJG（军工）225—2020
目录
1范围 2引用文件. 3术语和定义 4概述.. 4.1原理.. 4.2构造. 4.3分类.. 4.4用途 5计量性能要求. 5.1工作面的平面度. 5.2工作面与底面的平行度 5.3多刻线样板Rα的允许偏差 5.4多刻线样板Ra的均匀性... 6通用技术要求. 7计量器具控制. 7.1检定条件 7.2检定项目... 7.3检定方法. 7.4检定结果的处理 7.5检定周期. 附录A多刻线样板原始数据记录格式.. 附录B多刻线样板Ra值的测量不确定度评定. 附录C多刻线表面粗糙度样板检定证书内页格式
2
D
S
A
4
D
A
10 10 .11 13 .18
.... JJG（军工）225—2020
多刻线表面粗糙度样板检定规程
1范围
本规程适用于多刻线表面粗糙度样板（以下简称多刻线样板）的首次检定、后续检定和使用中检查。 2引用文件
本规程引用了下列文件： GB/T35052009（GPS）表面结构轮廓法表面结构的术语、定义及参数 GB/T106102009（GPS）表面结构轮廓法评定表面结构的规则和方法 GB/T19067.1一2003（GPS）表面结构轮廓法测量标准第1部分实物测量标准凡是注日期的引用文件，仅注日期的版本适用于本规程；凡不注日期的引用文件，其
最新版本（包括所有的修改单）适用于本规程。 3术语和定义
下列术语和定义适用于本规程
3.1周期型多刻线样板specimenwithcyclemultiplegrooves
沟槽轮廓为周期变化的多刻线样板为周期型多刻线样板，其沟槽轮廓包括正弦波轮廓、三角波轮廓和圆弧轮廓等，其特性主要由Ra和Rsm表征，各型式沟槽截面轮廓形状见图1。Rsm为单元轮廓宽度。
C
a）正弦波轮廓的沟槽；b）三角波轮廓的沟槽；c）圆弧轮廓的沟槽
图1周期型多刻线样板的沟槽截面轮廓形状示意图
3.2随机型多刻线样板 specimenwithrandommultiplegrooves
沟槽轮廓为非周期型变化的多刻线样板为随机型多刻线样板，沟槽轮廓包括单向的不规则轮廓和圆环不规则轮廓，其特性主要由Ra和Rz表征，各型式沟槽轮廓示意图见图2。
SX0
S元
a) JJG（军工）225-2020
K
M
5元c
5c
b)
a）单向的不规则轮廓
b）圆环不规则轮廓
图2随机型多刻线样板的截面轮廓形状示意图
3.3表面轮廓surfaceprofile
一个指定平面与实际表面相交所得的轮廓，表面轮廓示意图见图3。 注：实际上通常采用一条名义上与实际表面平行，并在一个适当方向上的法线来选择一个平面。
该截面表面轮廊
图3表面轮廓
3.4取样长度samplinglengthl
在X轴方向判别被评定轮廓不规则特征的长度 3.5粗糙度轮中线meanlinefortheroughnessprofile
用2c轮廓滤波器所抑制的长波轮廓成分对应的中线（参见GB/T18777-2002中3.2）。 3.6评定轮的算术平均偏差arithmeticalmeandeviationoftheassessedprofileRa
Rα为轮廓算术平均偏差，指在取样长度I内，轮廓上各点到轮廓中线距离Z(x）绝对值的平均值。计算方法见公式（1）。
(1)
x)d
Ra
3.7轮最大高度maximumheightofprofileRz 2 JJG（军工）225—2020
Rz为轮廓最大高度，指在取样长度内最大的轮廓峰高与最大轮廓谷深之和。 3.8轮廓单元平均宽度meanwidthoftheprofileelementsRsm
指在一个取样长度内轮廓单元宽度的平均值。 3.92c滤波器2cprofilefilter
确定粗糙度与波纹度成分之间相交界限的滤波器。 3.10评定长度evalutionlengthln
用于评定被评定轮廓的X轴方向上的长度，包含n个取样长度。 4概述 4.1原理
多刻线样板是以周期型或随机型的多刻线组成并具有一定刻线范围的标准计量器具。 在多刻线样板的法向截面获得周期型轮廓，取样长度内轮廓上各点到中线距离的平均值为多刻线样板的参数值Ra，其外形示意图见图4。
制造商
XX-XXX
1
1一出厂编号2一刻线 3一标识框 4一标称值 5一工作面 6一底面
3
2
4 5
标称值：Ra-xxum
6
图4多刻线样板外形示意图
4.2构造
多刻线样板为一块长方形的基体，主要包括底面和工作面，在工作面的中间区域刻有一系列平行的刻线，若多刻线样板存在标识框，则标识框内为工作区域，若无标识框，则距离上下边缘1mm，距离左右边缘2mm的位置内为工作区域。 4.3分类
多刻线样板按沟槽形状可分为周期型多刻线样板和随机型多刻线样板，其中周期型样板包括方波样板、三角波样板和正弦波样板。多刻线样板各种波形示意图见表1。
多刻线样板按其标称值的不同分为精密型样板（Ra<0.1um），普通型样板（0.1um≤Ra ≤12.5μum），粗糙型样板（Ra>12.5μm以上）。
表1多刻线样板波形
类型
多刻线样板沟槽轮廊示意
周期型多刻线样板
三角波型
A JJG（军工）225—2020
表1 (续)
类型
多刻线样板沟槽轮廓示意
方波型
正弦波型
Mmmmm
随机型多刻线样板
4.4用途
精密型主要用于非接触式表面粗糙度仪及触针式表面粗糙度测量仪精密段的校准：普通型主要用于常规类型触针式表面粗糙度测量仪的校准：粗糙型主要用于能够测量喷砂、喷丸型的触针式表面粗糙度测量仪的校准。
5计量性能要求 5.1工作面的平面度
工作面的平面度应不大于0.001mm。 5.2工作面与底面的平行度
工作面与底面的平行度应不大于0.01mm。 5.3多刻线样板Ra的允许偏差
多刻线样板标称值为粗糙度第一优选系列值，Ra的允许偏差不应超过表2的规定。
表2Ra的允许偏差
Ra标称值/um 0.0125,0.025 0.05, 0.1
允许偏差 -30%,+10% -25%,+10%
±20% ±15% ±10% ±10%
0.2, 0.4 0.8
1.6,3.2, 6.3,12.5
25,50,100
注：表中Ra标称值为0.0125um~0.8um的样板采用测量结果的不确定度小于4%的测量方法，Ra标称值为 1.6um~100um的样板采用测量结果的不确定度小于3%的测量方法。 5.4多刻线样板Ra的均匀性
多刻线样板Ra均匀性用相对标准偏差表征，不应超过表3中的规定
表3多刻线样板Ra的相对标准偏差
Ra标称值/μm 0.0125,0.025,0.05 0.1, 0.2, 0.4, 0.8 1.6, 3.2, 6.3, 12.5
标准偏差 4% 3% 2% 1%
25,50,100
4
