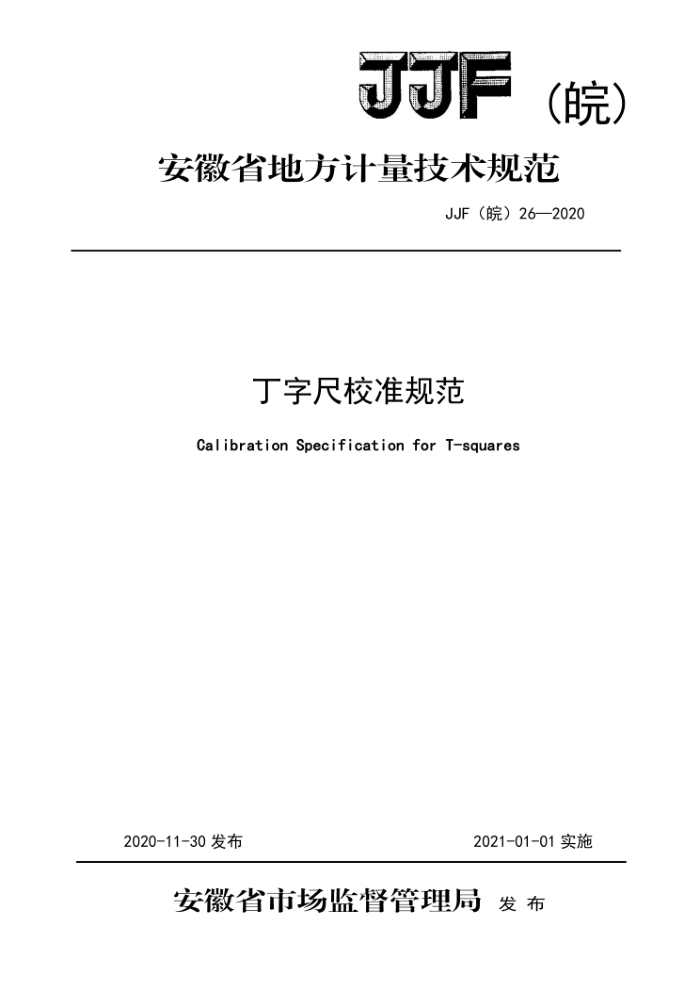

JJF (皖)
安徽省地方计量技术规范
JJF（皖）26—2020
丁字尺校准规范
Calibration Specification for T-squares
2020-11-30发布
2021-01-01实施
安徽省市场监督管理局 发布 JJF (皖) 26-2020
丁字尺校准规范
JJF（皖)26-2020 代替JJG(皖)26-2008
Calibration Specification for
T-quares
归口单位：安徽省几何量计量技术委员会
主要起草单位：安徽省计量科学研究院
安徽省长江计量所
本规范委托安徽省几何量计量技术委员会负责解释 JJF（皖） 26-2020
本规范主要起草人：
黄秀丽（安徽省计量科学研究院）
李丹（安徽省计量科学研究院）鲁静（安徽省计量科学研究院）
石桂花（安徽省计量科学研究院）
童树之（安徽省长江计量所） JJF（皖）26-2020
目录
引 言 1 范围 2 引用文件 3 概述， 4计量特性 4.1 刻线宽度 4.2 绘图丁字尺刻线面的平面度偏差.. 4.3 绘图丁字尺工作边的直线度偏差. 4.4 示值误差 5 校准条件 5.1 环境条件 5.2 校准项目和校准用标准器及其他设备 6 校准方法 6.1 刻线宽度，
(II) (1) (1) (1) (2) (2) (2) (2) (3) (3) (3) (3) (4) (4) (4) (4) (4) (5) (5) (6) (8) (10)
6.2 绘图丁字尺刻线面的平面度偏差
6.3 绘图丁字尺工作边的直线度偏差 6.4 示值误差 7 校准结果表达， 8 复校时间间隔附录A 石油丁字尺示值误差的测量不确定度评定附录B 绘图丁字尺示值误差的测量不确定度评定附录 C 校准证书内容及内页格式，
I JJF（皖）26-2020
引言
本规范依据JJF1071-2010《国家计量校准规范编写规则》、JJF1001-2011 《通用计量术语及定义》、JJF1059.1一2012《测量不确定度评定与表示》为基础进行修订。本规范代替了原JJG（皖）26一2008《专用丁字尺》检定规程，与原规程相比，除编辑性修改外主要变化如下：
增加了引言部分。 原检定规程修改为校准规范。 引用文件中增加了QB/T1474.4绘图仪尺丁字尺一将引用文件替换至现行版本。 修改了范围的表述。 一增加了合成树脂绘图丁字尺的结构示意图。 增加了合成树脂绘图丁字尺刻线宽度和宽度差的计量特性要求以及校
准方法。
增加了合成树脂绘图丁字尺刻线面平面度偏差的计量特性要求以及校
准方法。
增加了合成树脂绘图丁字尺工作边直线偏差度的计量特性要求以及校
准方法。
增加了合成树脂绘图丁字尺示值误差的计量特性要求以及校准方法。 重新评定了石油专用丁字尺示值误差的测量不确定度增加了合成树脂绘图丁字尺示值误差的测量不确定度的评定方法。
本规范的历次版本发布情况：
JJG(皖)26—2008
II JJF（皖）26-2020
丁字尺校准规范
1范围
本规范适用于测量范围为(0~2000)mm的石油专用丁字尺和测量范围为 (0~1200)mm的合成树脂绘图丁字尺的校准。
2 引用文件
本规范引用了下列文件：
GB/T13236一2011石油和液体石油产品储罐液位手工测量设备 QB/T1474.4绘图仪尺丁字尺
凡是注日期的引用文件，仅注日期的版本适用于本规范：凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本规范。
3概述
石油专用丁字尺（以下简称石油丁字尺）是测量油罐车内液面空间高度的专用计量器具，一般是铜、木材等材料制成。其外形结构示意图见图1所示。
合成树脂绘图丁字尺（以下简称绘图丁字尺）是主要用于工业绘图的绘图仪
尺，主要是由合成树脂制成。其外形结构示意图见图2所示。
1
2
3
4
J5
6
图1石油丁字尺结构示意图
1一手柄；2—横尺；3—横尺工作面；4—刻度；5一主尺；6—主尺侧面 JJF（皖） 26-2020
2
图2绘图丁字尺结构示意图 1一尺头；2一尺身；3一工作边；4一刻度
4计量特性 4.1 刻线宽度 4.1.1 石油丁字尺的刻线宽度应不超过0.5mm。 4.1.2 绘图丁字尺的刻线宽度应为（0.10~0.30）mm。 4.2 绘图丁字尺刻线面的平面度偏差见表1
表1 刻线面的平面度偏差
尺寸分段范围（mm）
平面度偏差（mm）
≤1.7 ≤2.0
0~600 >600~1200
4.3 绘图丁字尺工作边的直线度偏差见表2
表2工作边的直线度偏差
尺寸分段范围（mm）
直线度偏差（mm）
0~600 >600~1200
≤0.30 ≤0.50
2 JJF（皖） 26-2020
4.4 示值误差 4.4.1 石油丁字尺全长的示值误差应不超过±1mm。 4.4.2 绘图丁字尺的示值误差见表3。
表3绘图丁字尺的示值误差
全长示值误差（mm）
尺寸分段范围（mm）
0~600 >600~900
±1.0 ±1.2 ±1.5
>900~1200
注：校准工作不判断合格与否，上述计量特性仅供参考。
5 校准条件
5.1环境条件 5.1.1环境温度应在（20±2）℃范围内。 5.1.2被校仪器及标准器及测量设备在室内连续平衡温度的时间不少于8h。 5.2校准项目和校准用标准器及其他设备
丁字尺校准项目和校准用标准器及其他设备见表4。
表4校准项目和校准用标准器及其他设备
校准用标准器及其他设备
序号
校准项目
石油丁字尺钢直尺MPE：±0.2mm 读数显微镜MPEV:±10μm MPE:±（0.03+0.02L）mm
绘图丁字尺
三等标准金属线纹尺
刻线宽度
1
2级平板
2 刻线面的平面度偏差
塞尺MPE：±（0.005~0.048）mm
2级平板
3 工作边的直线度偏差
塞尺MPE:±（0.005~0.048）mm
钢直尺MPE：土0.2mm
三等标准金属线纹尺
示值误差
读数显微镜MPEV:土10μm MPE:±（0.03+0.02L）mm
3
