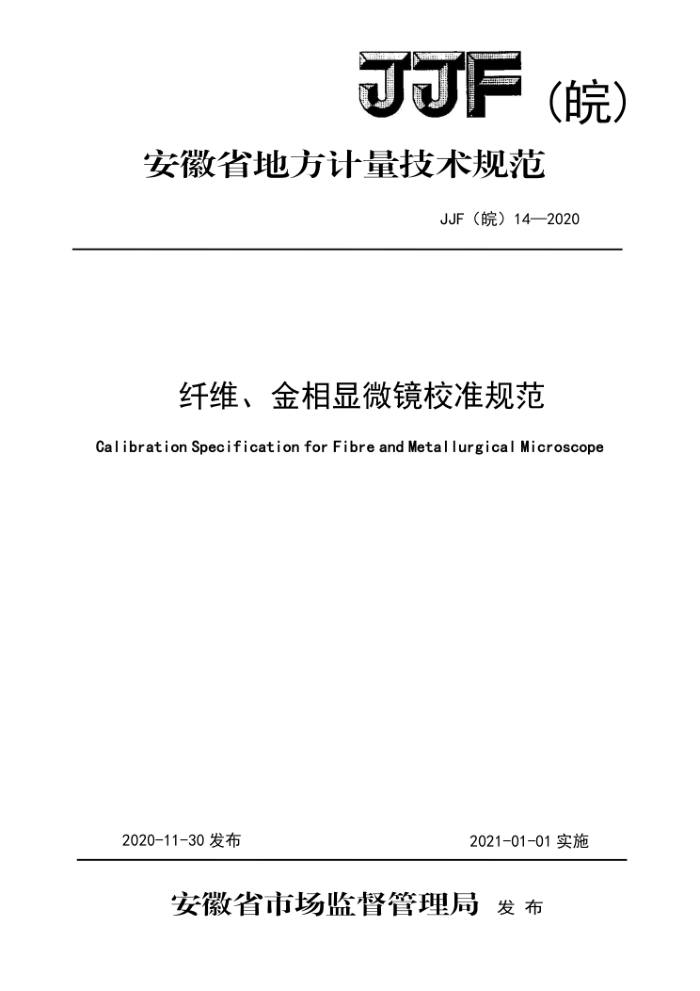

JJF (皖)
安徽省地方计量技术规范
JJF（皖）14—2020
纤维、金相显微镜校准规范
CalibrationSpecificationforFibreandMetallurgical Microscope
2020-11-30发布
2021-01-01实施
安徽省市场监督管理局 发布 JJF（皖）14-2020
纤维、金相显微镜校准规范 CalibrationSpecificationforFibre
JJF (皖)14-2020 代替JJG（皖）14-2005
and Metallurgical Microscope
归口单位：安徽省几何量计量技术委员会
主要起草单位：安徽省计量科学研究院
本规范委托安徽省几何量计量技术委员会解释 JJF（皖）14-2020
本规范主要起草人：
曹磊（安徽省计量科学研究院）陈昱竹（安徽省计量科学研究院）李丹 （安徽省计量科学研究院）张秉怡（安徽省计量科学研究院）李祥瑞（安徽省计量科学研究院） JJF（皖）14-2020
目 录
引 言 1 范围 2 引用文件. 3 概述. 4 计量特性 4.1 物镜分辨力. 4.2 物镜放大倍数误差. 4.3 物镜成像清晰范围 4.4 目镜分划板的分划误差， 4.5 示值误差.
(IⅡ) (1) (1) (1) (2) (2) (2) (2) (3) (3) (3) (3) (3) (3) (3) (4) (4) (4) (4) (5) (5)
5 校准条件 5.1 环境条件 5.2 测量标准及其他设备. 6 校准项目和校准方法 6.1 物镜分辨力 6.2 物镜放大倍数误差. 6.3 物镜成像清晰范围. 6.4 目镜分划板的分划误差. 6.5 示值误差. 7 校准结果表达.
复校时间间隔附录A 纤维、金相显微镜示值误差测量不确定度评定（分划目镜） .(.) 附录B 纤维、金相显微镜示值误差测量不确定度评定（CCD相机）.....．（8）附录 C 纤维、金相显微镜物镜放大倍数误差测量不确定度评定，
8
(10) (13)
附录D 校准证书内容及内页格式 JJF（皖）14-2020
引 言
JJF1071-2010《国家计量校准规范编写规则》、JJF1001-2011《通用计量术语及定义》、JJF1059.1-2012《测量不确定度评定与表示》共同构成支撑校准规范制修订工作的基础性系列规范。本规范代替JJG（皖）14一2005《纤维、金相显微镜》，与原JJG（皖）14-2005相比，除编辑性修改外主要变化如下：
增加了引言：一将引用文件替换至现行版本：一修改了显微镜示意图，见图1、图2： -删除了工作台位移正确性的要求：修改了原规程物镜放大率正确性描述及要求，见4.2条款；修改了目镜分划板的分划误差描述及要求.见4.4条款；修改了示值误差要求，见4.5条款；删除了随机0.01mm测微尺示值误差的要求；修改了物镜成像清晰范围校准方法的描述，见6.2.3条款：修改了目镜分划板的分划误差校准方法及要求，见6.2.4条款；修改了示值误差校准方法.见6.2.5条款：增加了附录A、附录B、附录C、附录D。 本规范的历次版本发布情况：
JJG(皖)14—2005
II JJF（皖）14-2020
纤维、金相显微镜校准规范
1范围
本规范适用于纤维显微镜、金相显微镜的校准。其他类型的显微镜，如便携式视频显微镜、数码显微镜、金相图像分析仪等也可参照执行。
2引用文件
本规范引用了下列文件：
JJF1402-2013 3生物显微镜校准规范 GB/T2609-2015显微镜物镜 GB/T11162-2009 光学分划零件通用技术条件 GB/T22059-2018 显微镜放大率数值、允差和符号 JB/T9328-1999 9分辨力板 JB/T10077-1999 金相显微镜
凡是注明日期的引用文件，仅注日期的版本适用于本规范；凡不注日期的引用文件，其最新版本（包括所有的修改单），适用于本规范。
3概述
纤维、金相显微镜(以下简称为显微镜)是在可见光下进行非接触观察和测量的显微镜。其主要由目镜（CCD相机）、物镜、载物台和反光镜（或内置光源）等组成。纤维显微镜主要用于各类天然纤维、化学纤维、中空纤维等的直径及横截面尺寸测量。金相显微镜的测量对象多样，如金属材料的金相组织图像、金相组织颗粒度的尺寸大小、渗碳层厚度、涂层厚度尺寸等。常见显微镜示意图如图 1、图2。
1 JJF（皖）14-2020
图1常见纤维显微镜示意图 1—目镜；2—光源；3物镜；4—工作台；5—调焦旋钮；6—CCD相机；7—显示屏
图2常见金相显微镜示意图
4计量特性 4.1 物镜分辨力
在中心至2/3半径的视场内，各物镜分辨出的线条数的组数应符合表1要求。
表1分辨组数要求
物镜放大倍数（倍） 4
10 9组 18 组 20组 21 组 23 组
63
100
25
40
A5板
5 组
4.2 物镜放大倍数误差
显微镜物镜放大倍数误差不超过±5%。 4.3 物镜成像清晰范围
各物镜成像清晰范围不小于表2要求。
表2成像清晰范围要求
平场消色差物镜
物镜数值孔径（倍） 0.08～<0.4（25倍以下） 0.4~<0.8 （25倍～63倍） 0.8~1.25 （63倍～100倍）
消色差物镜
60% 60% 40%
80% 75% 60%
2 JJF（皖）14-2020
4.4目镜分划板的分划误差
任意两分划线间的距离最大允许误差：±5um。 4.5示值误差
使用物镜的放大倍率为10倍及以下，显微镜的示值误差不超过±50um；使
用物镜的放大倍率为10倍以上，显微镜的示值误差不超过±10um。
注：校准工作不判断合格与否，上述计量特性要求仅供参考。
5 校准条件 5.1环境条件
温度：（20±5）℃，湿度：45%RH～85%RH。 5.2测量标准及其他设备
测量标准及其他设备见表3。
表3测量标准及其他设备
序号
名称
计量特性
基线间距1.2mm，间距允差±3μum。 （线条宽度参照JJG827-1993表1A5板要求）分度值为0.1mm，任意两分划线间的距离MPE：±5 μm 分度值0.1mm或0.01mm，MPE：±2μm。
分辨力板（A5）
标准10倍分划目镜
2
标准测微尺
3
万能工具显微镜
MPE：±（1+L/100）μm，L为测量长度（mm）
A
校准项目和校准方法
6
校准前，对仪器的外观、各部分相互作用及光学系统进行检查，各移动、转动部位应灵活，无过松过紧现象，视场内应照明均匀、成像清晰，无影响测量的霉斑、阴影、色差、场区等因素。带有相机功能的显微镜，其显示屏视场内应洁净、亮度均匀，无影响观察的阴影、斑点、反射光斑等因素。用目镜观察与显示屏观察的图像应同步，方位基本一致。
6.1物镜分辨力
将分辨力板放置在显微镜工作台中心区域，调节显微镜焦距，使目镜观测或显示屏显示分辨力板刻线清晰，读取各物镜观测分辨力板时所能看到最为清晰的
3
