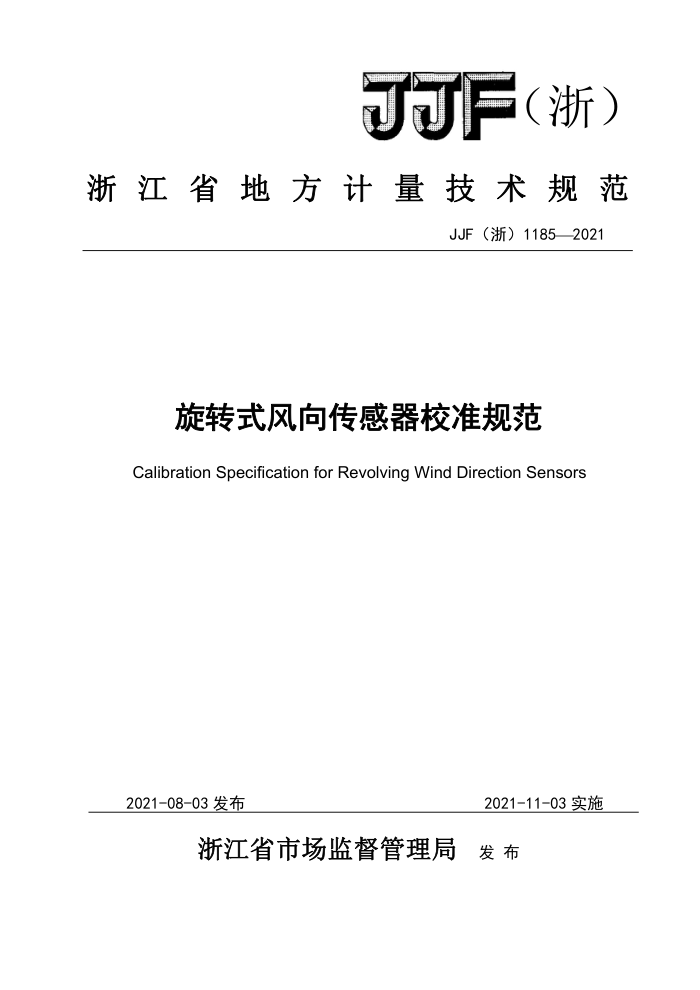

JJF (浙)
浙江省地方计量技术规范
JJF（浙）11852021
旋转式风向传感器校准规范
Calibration SpecificationforRevolving WindDirection Sensors
2021-08-03发布
2021-11-03实施
浙江省市场监督管理局 发布 JJF（浙）1185-2021
旋转式风向传感器校准规范 Calibration Specification for Revolving Wind
JJF（浙）1185-2021
Direction Sensors
归口单位：浙江省市场监督管理局
主要起草单位：浙江贝良风能电子科技有限公司
参加起草单位：乐清市质量技术监督检测院
杭州华电工程咨询有限公司
本规范委托浙江贝良风能电子科技有限公司负责解释 JJF（浙）1185-2021
本规范主要起草人：
费国斌（浙江贝良风能电子科技有限公司）
张胜德（浙江贝良风能电子科技有限公司）
刘述广（浙江贝良风能电子科技有限公司）
参加起草人：
黄秀清（乐清市质量技术监督检测院）
刘保松（杭州华电工程咨询有限公司）
徐国强（杭州华电工程咨询有限公司） JJF（浙)1185-2021
目录
引言. 1范围. 2引用文件 3术语和计量单位 4概述 5计量特性 5.1 风向启动风速 5.2 测量误差 6校准条件 6.1环境条件. 6.2测量标准及其他设备 7校准项目和校准方法， 7.1校准项目... 7.2校准方法. 8校准结果表达. 9复校时间间隔. 附录A旋转式风向传感器校准原始记录参考格式，附录B旋转式风向传感器校准证书内页参考格式附录C旋转式风向传感器校准结果不确定度评定示例
..(2) (1) (1) .(1) .(1) .(2) .. (2)
.(2) .(2) ..(2) ..(2) .(3) ..(3) ..(3) .(5) ..(5) ...(6)
.(7) ..(8) JJF(浙)1185-2021
引言
本规范按照JJF1001《通用计量术语及定义》、JJF1059.1《测量不确定度评定与表示》、 JJF1071《国家计量校准规范编写规则》共同构成支撑本规范的基础性系列规范
本技术规范为首次发布。
2 JJF（浙)1185-2021
旋转式风向传感器校准规范
1范围
本规范适用于旋转式风向传感器（以下简称风向传感器）的校准。
2 引用文件
本规范引用了下列文件： JJG431-2014轻便三杯风向风速表 GB/T33691-2017杯式测风仪测试方法凡是注日期的引用文件，仅注日期的版本适用于该规范；凡是不注日期的引用文件，
其最新版本（包括所有的修改单）适用于本规范。
3术语和计量单位
3.1术语 3.1.1风向标windvane
用来指示风向带有尾翼的装置。（GB/T33691-2017，术语和定义2.2） 3.1.2流场均匀区uniformspaceofvelocity
风洞试验段内符合流速均匀性等指标的区域。 3.1.3风向起动风速startingwindvelocityofvane
由某一偏角释放返回到与气流风向相同时的最低风速， 3.2计量单位
风向的计量单位为度（），风速的计量单位为m/s 4 概述
旋转式风向传感器是用来测量风向的装置。旋转式风向传感器由风向标、信号转换模
块和信号输出模块等组成。风向标围绕其转轴转动时，其角度经过内部转换电路转换，输出电气信号，按照相应的风向换算公式，计算出对应的风向值。
1 JJF(浙)1185-2021
旋转式风向传感器的输出电气信号一般为(4～20)mA或(15)V等直流电信号，以及具有特殊规定的其他标准化信号。 5计量特性
5.1风向起动风速
风向起动风速一般为：0.5m/s、1.0m/s、1.5m/s等。 5.2测量误差
最大允许误差一般不超过土3° 注：以上指标不作为合格性判断依据，仅供参考。
6 校准条件
6.1环境条件 6.1.1环境温度：（15~30）℃； 6.1.2环境湿度：不大于85%RH： 6.2测量标准及配套设备
测量标准及配套设备见表1所示。
表1 测量标准及配套设备
序号 仪器设备名称
用途
技术要求
刻度码盘或角度编码器 最大允许误差：±0.5°
标准器（也可选择满足要求的其他标准器）
测量范围： （0~360）
测量范围： （0~2500）Pa; 准确度等级：0.02级。
微差压计
测量压差
2
皮托静压管校准系数应在0.998～1.004 之间，不确定不大于1%。
皮托静压管
测量压差
工作段：稳定性≤0.5%/min；均匀性≤1.0%，气流偏角≤1°
风洞
提供风速源
4
测量范围：（0～50）℃；最大允许误差：±0.5℃。
温度计
测量试验段内温度
5
2 JJF（浙)1185-2021
序号 仪器设备名称
技术要求
用途
测量范围：（10~95）%RH；最大允许误差：±10%RH。 测量范围：（800～1060）hPa；最大允许误差：±2hPa。 测量范围(DCV)： ：（0~20）V; 最大允许误差：±0.5%。 测量范围（DCI）：（0～20）mA；最大允许误差：±0.5%。
湿度计
测量试验段内湿度
6
气压计
7
测量试验段内气压
测量风向传感器
数字多用表
8
输出信号
7 校准项目和校准方法
7.1校准项目
风向传感器校准项目如表2所示。
表 2 校准项目
序号 1 2
校准项目风向起动风速测量误差
校准方法对应条款
7.2.4 7.2.5
注：可按客户要求选择校准项目。 7.2 校准方法 7.2.1外观检查
对外观进行检查，外观应不影响校准，并予以记录。风向标转动应灵活平稳，风向
传感器水平放置时，拨动风向标，应能自然停止在水平任意位置。 7.2.2校准前的准备工作 7.2.2.1 皮托管安装
将皮托管牢固安装在风洞试验段，其探头轴线与风洞试验段轴线平行，并对准风的来向。将皮托管的总压接头、静压接头分别与微差压计测试端、参考端相连。
7.2.2.2被校风向传感器的安装
将被校风向传感器牢固安装在风洞试验段流场均匀区域的角度编码器旋转轴上，风向标的转动平面应处于水平状态。风向标应能停止在任意位置，转动平面处于皮托管探头后方（相对风的来向）且其高度低于皮托管探头，转动平面与皮托管之间的距离应确保风向
2
