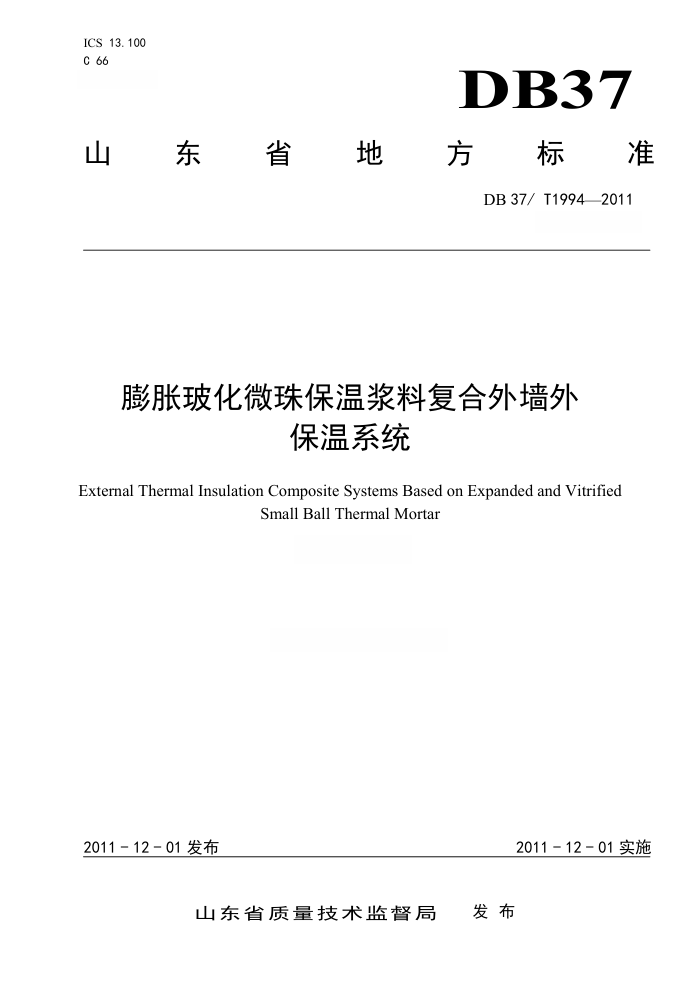

ICS 13.100 C 66
DB37
山埗东埗省埗地 方 标准
DB37/T19942011
膨胀玻化微珠保温浆料复合外墙外
保温系统
External Thermal Insulation Composite Systems Based on Expanded and Vitrified
Small Ball Thermal Mortar
2011－12-01实施
2011 - 12- 01 发布
发布
山东省质量技术蓝督局 DB37/19942011
前 言
本标准按照GB/T1.1-2009给出的规则起草。 本标准由山东省质量技术监督局提出。 本标准起草单位：山东省建筑科学研究院、山东省建筑节能发展促进中心、山东创智新材料科技有
限公司、东营东源新型建材有限公司、山东科发建材工程有限公司、山东天硕新型墙材有限公司
本标准主要起草人：孙洪明、曹杨、吴美升、韩亚伟、张新玉、王学成、王国欢、刘伟华、延云刚、李友学、田杰、康旭
1 DB37/1994—2011
膨胀玻化微珠保温浆料复合外墙外保温系统
1范围
本标准规定了膨胀玻化微珠保温浆料复合外墙外保温系统产品的术语、定义、分类和标记、要求、 试验方法、检验规则、产品的标志、包装、运输和贮存
本标准适用于以混凝土或砌体为基层的新建、扩建民用建筑采用的膨胀玻化微珠保温浆料复合外墙外保温系统产品。
规范性引用文件
2
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。 凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T308滚动轴承钢球 GB/T1728漆膜、腻子膜干燥时间测定法 GB/T 3186 色漆、清漆和色漆与清漆用原材料取样 GB/T3810.1 陶瓷砖试验方法第1部分：抽样和接收条件 GB/T3810.2 陶瓷砖试验方法第2部分：尺寸和表面质量的检验 GB/T3810.3 陶瓷砖试验方法第3部分：吸水率、显气孔率、表观相对密度和容重的测定 GB/T3810.12F 陶瓷砖试验方法第12部分：抗冻性的测定 GB/T4100 陶瓷砖 GB/T 5480 矿物棉及其制品试验方法 GB/T5464建筑材料不燃性试验方法 GB/T5486无机硬质绝热制品试验方法 GB/T6343泡沫塑料及橡胶表观密度的测定 GB8624建筑材料及制品燃烧性能分级 GB/T 8625 建筑材料难燃性试验方法 GB/T8810硬质泡沫塑料吸水率的测定 GB/T 8811 硬质泡沫塑料尺寸稳定性试验方法 GB/T9914.3增强制品试验方法第3部分：单位面积质量的测定 GB/T9779复层建筑涂料 GB/T10294绝热材料稳态热阻及有关特性的测定防护热板法 GB/T10295绝热材料稳态热阻及有关特性的测定热流计法 GB/T10801.1绝热用模塑聚苯乙烯泡沫塑料 GB/T10801.2绝热用挤塑聚苯乙烯泡沫塑料 GB/T16172建筑材料热释放速率试验方法 GB/T16777建筑防水涂料试验方法 GB/T17146建筑材料水蒸气透过性能试验方法 GB/T17671水泥胶砂强度检验方法（ISO法） GB/T20974绝热用硬质酚醛泡沫制品(PF) GB50178建筑气候区划标准 JC/T547陶瓷墙地砖胶粘剂
2 DB37/19942011
JC/T841耐碱玻璃纤维网格布 JC/T907混凝土界面处理剂 JC/T1004陶瓷墙地砖填缝剂 JGT229外墙外保温柔性耐水腻子 JGJ110建筑工程饰面砖粘结强度检验标准 JG158胶粉聚苯颗粒外墙外保温系统 QB/T3897镀锌电焊网 QB/T2411硬质泡沫塑料水蒸气透过性能的测定 YB/T126钢丝网架夹芯板用钢丝
3术语
下列术语和定义适用于本标准。
3. 1
膨胀玻化微珠保温浆料复合外墙外保温系统由界面层、保温层（膨胀玻化微珠保温浆料与保温板复合）、粘结层、抹面层、饰面层、锚固件构
成，并固定在基层外侧表面的非承重保温构造的总称。该系统包括钢丝网架保温板现浇混凝土复合膨胀玻化微珠保温浆料外墙外保温系统（简称现浇复合系统）和膨胀玻化微珠保温浆料贴砌保温板外墙外保温系统（简称贴砌复合系统）。其基本构造见表1及表2。
表1钢丝网架保温板现浇混凝土复合膨胀玻化微珠保温浆料外墙外保温系统基本构造类型
构造层基层① 保温板②
组成材料现浇混凝土墙
构造示意图
? ① 2 ? ? 6 6
保温板复合保温找平浆料（6钢筋
保温层 保温找平浆料 ③钩紧钢丝网架）
涂料饰面
③ 抹面层④ 饰面层@ 基层① 保温板②
抹面胶浆压入耐碱玻璃纤维网格布+弹
性底涂柔性耐水腻子+涂料现浇混凝土墙
C ① 2 ? O (0) 8 C
保温板复合保温找平浆料（o6钢筋
保温层 保温找平浆料 ③钩紧钢丝网架）
面砖饰面
? 抹面层④ 饰面层@
抹面胶浆+后热镀锌电焊网（用锚栓与
基层固定）+抹面胶浆面砖粘结砂浆+面砖+勾缝料
3 DB37/19942011
表2贴砌复合系统基本构造
类型
组成材料混凝土墙或砌体墙
构造层基层① 界面层② 保温层③
构造示意图
① ② ? ? ?
界面砂浆
贴砌浆料+保温板+贴砌浆料（工程设
涂料饰面
计有要求时
抹面胶浆压入耐碱玻璃纤维网格布+
抹面层④
弹性底涂
柔性耐水腻子(工程设计有要求时)+
饰面层?
涂料
3. 2
基层膨胀玻化微珠保温浆料复合外墙外保温系统所依附的外墙。
3. 3
界面层用以改善建筑基层表面粘结性能的构造层。
3. 4
保温层由膨胀玻化微珠保温浆料复合保温板组成，在外墙外保温系统中起保温作用的构造层。
3. 5
抹面层将抹面胶浆抹在保温层上，中间压入耐碱玻璃纤维网格布或后热镀锌电焊网，起防裂、防水、抗
冲击和防火作用的构造层。
3. 6
饰面层外墙外保温系统的外装饰构造层。
3.7
保温板模塑聚苯板（简称EPS板）、挤塑聚苯板（简称XPS板）、改性酚醛泡沫板（简称PF板）的统
称。 3.8
膨胀玻化微珠保温浆料由可再分散胶粉、无机胶凝材料、外加剂等制成的胶粉料与膨胀玻化微珠制成的轻骨料按一定比
例配制而成的干拌混合料，使用时加水拌成浆料。分为保温找平浆料及保温贴砌浆料。 3.9
4
