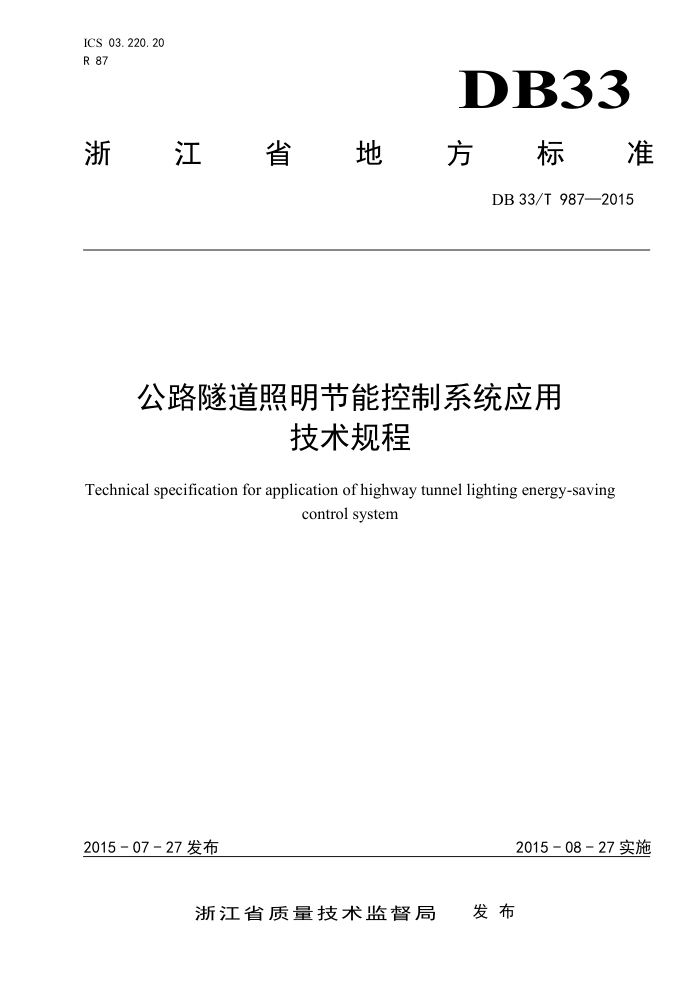

ICS 03.220.20 R 87
DB33
浙江 瀘省地 方 标准
DB33/T987—2015
公路隧道照明节能控制系统应用
技术规程
Technical specification for application of highway tunnel lighting energy-saving
control system
2015-07-27发布
2015-08-27实施
发布
浙江省质量技术监督局 DB33/T987—2015
目次
前言范围
TT
1
2规范性引用文件 3术语与定义
总体要求 5软硬件技术要求 6 安装要求..
4
3
6
检测要求附录A（规范性附录） 可调光照明灯具技术要求.. 附录B（规范性附录） 照明参数检测方法，附录C（规范性附录） 相关指标（数值）计算或获取方法
7
9
10 13 DB33/T 9872015
前言
本标准按GB/T1.1-2009给出的规则起草。 本标准由浙江省交通运输厅提出并归口。 本标准起草单位：丽水市公路管理局、丽水市海威光控科技有限公司、浙江佳途勘测设计有限公司、
浙江省交通科学研究院、交通运输部公路科学研究院。
本标准主要起草人：李承广、傅长荣、陈志军、周家鹏、曹发文、杨晓东、王长华、叶承松、黄大康、叶建胜、徐子良、周再青、邱铭、杨松、诸葛申、严勇、韩文元、蒋海峰、支晓伶。
请注意本文件的某些内容可能涉及专利，本文件的发布机构不承担识别这些专利的责任。
II DB33/T9872015
公路隧道照明节能控制系统应用技术规程
1范围
本标准规定了公路隧道照明节能控制系统的术语与定义、总体要求、软硬件技术要求、安装要求和检测要求等。
本标准适用于采用LED灯、高压钠灯和无极灯等照明灯具的新建/改建公路隧道照明节能控制系统的设计、安装和检测。
规范性引用文件
2
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅所注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T 5700 GB/T13259 GB16895.15 GB 17625.1 GB/T 18226 GB 18595 GB/T 24969 GB 29142 JTG/T D70/2-01 JTG D70/2 JTG F80/2 JTG H30 JT/T 817 QB/T 2938
照明测量方法高压钠灯建筑物电气装置电磁兼容限值谐波电流发射限值（设备每相输入电流≤16A）高速公路交通工程钢构件防腐技术条件
般照明用设备电磁兼容抗扰度要求公路照明技术条件单端荧光无极灯能效限定值及能效等级公路隧道照明设计细则公路隧道设计规范第二册交通工程与附属设施公路工程质量检验评定标准第二册机电工程公路养护安全作业规程公路机电系统设备通用技术要求及检测方法单端无极荧光灯
-
3 术语与定义
GB/T5700、JTGD70/2和JTG/TD70/2-01界定的以及下列术语与定义适用于本标准。
3. 1
隧道照明节能控制系统energy-savingcontrolsystemfortunnellighting 对隧道照明灯具进行调光控制的硬件和软件总称。
3. 2
隧道照明控制器lightingcontroller of tunnel 对隧道照明灯具进行调光控制的硬件装置。
1 DB33/T9872015
3. 3
可调光照明灯具dimminglightingluminaires 由光源、配光组件、与电源连接附件、调光控制接口、机架外壳和安装连接件等组成，并可通过接
收隧道照明控制器输出的控制信号调节光源亮度。 3. 4
亮度检测器luminancedetector 用于检测隧道洞内外亮度的装置。
3. 5
故障响应emergencyresponse 控制系统故障时将隧道照明灯具自动切换到满功率照明状态。
3. 6
点播调光unicastdimming 对隧道内单个灯具进行调光。
3. 7
组播调光multicastdimming 对隧道内具有相同组地址的灯具同时进行调光。
3.8
广播调光broadcastdimming 对隧道内所有灯具同时进行调光。
3. 9
场景调光scenedimming 对隧道内灯具设置场景号和亮度指标进行调光。
4总体要求
4
4.1设计原则 4.1.1 隧道照明节能控制系统（以下简称控制系统）应遵循安全可靠、经济实用和技术先进的原则 4.1.2 应根据隧道长度、隧道照明设计文件、隧道实际运营状况等确定合理的控制方案。 4.1.3 ：应满足隧道照明运营安全要求。 4. 2 ：系统构成
控制系统包括隧道照明控制器（以下简称控制器）、洞外亮度检测器、入口段亮度检测器、车辆检测器、控制信号输出模块以及控制软件等，如图1所示。
2
