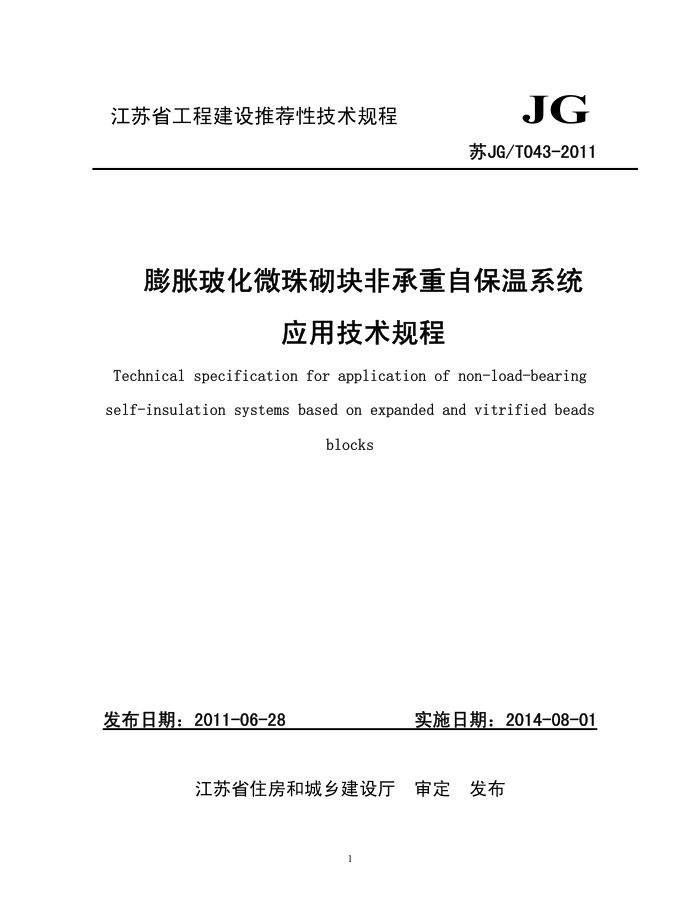

JG 苏JG/T043-2011
江苏省工程建设推荐性技术规程
膨胀玻化微珠块非承重自保温系统
应用技术规程
Technical specification for application of non-load-bearing self-insulation systems based on expanded and vitrified beads
blocks
发布日期：2011-06-28
实施日期：2014-08-01
江苏省住房和城乡建设厅 审定　发布 前言
为规范膨胀玻化微珠砌块非承重自保温系统在建筑工程中的应用，本规程编制组经广泛调
查研究，认真总结实践经验，根据国家和江苏省相关标准、文件的要求编制了本规程。
本规程共7章，主要技术内容包括：1总则、2术语、3基本规定、4材料、5设计、6施工、7验收。
本规程的编写涉及专利持有人江苏华伟佳建材科技有限公司以下2项专利技术：专利名称：新型节能自保温砖专利号：ZL200920041119.8 专利名称：膨胀玻化微珠保温模板及其生产方法专利号：200810243690.8 本规程的发布机构对专利的范围、有效性和验证资料、专利的授权许可不提出任何看法：
且不承担识别这些内容的责任。
专利持有人已向本规程发布机构保证，他愿意同任何申请人在合理和非歧视的条款和条件下，就使用授权许可进行商谈。在这方面，该专利的授权许可实施单位的声明已在本标准的发布机构备案。有关资料可以从以下地址获得：
江苏省丹阳市司徒镇张寺工业园江苏华伟佳建材科技有限公司邮政编码：212300 电话：0511-86812611 传真：0511-86818511 网址：http://www.jshwj.com 本规程由江苏省住房和城乡建设厅负责管理，江苏省建筑节能技术中心负责具体内容的解
释。执行过程中，请将意见和建议寄送至江苏省工程建设标准站（地址：南京市江东北路287 号银城广场辅楼四楼，邮政编码：210036）
本规程主编单位、参编单位、主要起草人和审查人员：主编单位：江苏华伟佳建材科技有限公司
江苏省建筑节能技术中心
参编单位：江苏恒林保温材料发展有限公司主要起草人：审查人员：
2 目 次
1总 则.. 2术语.. 3基本规定.. 4材料..
4.1自保温墙体材料. 4.2热桥、剪力墙保温处理材料 4.3交接面拉结、抗裂防渗处理材料
5设计
5.1一般规定.. 5.2建筑设计.. 5.3建筑构造要求，
13 .17 17 17
6施工.
6.1施工准备 6.2膨胀玻化微珠砌块砌体施工 6.3剪力墙、热桥保温处理施工 6.4交接面拉结、抗裂防渗处理， 6.5墙体抹灰 6.6雨、冬期施工与安全施工
....18 .21 ..21
22 ..22 .22
7验收.
7.1一般规定 7.2主控项目.. 7.3一般项目
23 .24 .25 26
附录A复验项目.. 本规程用词说明。 条文说明. 1总则
1.0.1为了提高我省建筑物墙体节能工程技术水平，规范膨胀玻化微珠砌块非承重自保温系统在建筑工程中的应用，做到因地制宜、技术先进、经济合理，保证工程质量，制定本规程。 1.0.2本规程适用于非抗震地区和抗震设防烈度8度及8度以下地区民用建筑中采用膨胀玻化微珠砌块非承重自保温系统的外墙保温工程的设计、施工和验收。新建工业建筑和既有建筑节能改造工程可参照执行。 1.0.3按照本规程进行设计、施工的外墙保温工程，其防火性能应满足建筑物正常使用的要求。 1.0.4膨胀玻化微珠砌块非承重自保温系统工程的设计、施工和验收，除执行本规程的规定外，尚应符合国家、行业和江苏省现行相关标准的规定。 2术语
2.0.1膨胀玻化微珠砌块非承重自保温系统：non-load-bearingself-thermalinsulationsystembased
on expanded and vitrified beads blocks
由膨胀玻化微珠砌块非承重自保温墙体配套合理的热桥、剪力墙保温处理措施和交接面处理措施构成的外墙保温系统。本规程简称“自保温系统”。 2.0.2膨胀玻化微珠砌块非承重自保温墙体：non-load-bearingself-thermalinsulationwallbased on expanded and vitrified beads blocks
由膨胀玻化微珠砌块采用砌筑型膨胀玻化微珠轻质砂浆砌筑、配套的抹灰砂浆抹面的非承重墙体，该墙体热阻能够满足节能建筑对墙体热工性能的要求。本规程简称“自保温墙体” 2.0.3膨胀玻化微珠砌块：expandedandvitrifiedbeadsblocks
由膨胀玻化微珠、无机胶凝材料、粉煤灰陶粒、粘土陶粒等轻骨料和建筑用砂、添加剂、 填料、水等，按一定比例混合而制作的保温型小型空心砌块，具有保温、防火、隔热、轻质等特点。 2.0.4膨胀玻化微珠保温板：insulatedpanelwithexpandedandvitrifiedbeads
由膨胀玻化微珠、无机胶凝材料、粉煤灰陶粒、粘土陶粒、建筑用砂、纤维、添加剂、填料、水等按一定比例而制作的保温板，可作为免拆模板置于混凝土外侧，也可以粘贴在基层外侧。分A、B两个型号，A型为不配钢丝网保温板；B型为内置钢丝网保温板。 2.0.5砌筑型膨胀玻化微珠轻质砂浆：lightweightmasonrymortarwithexpandedandvitrified beads
用膨胀玻化微珠、无机凝结材料、添加剂、填料等原料在工厂按特定比例混合，在现场按一定比例加水拌合制成，具有较高粘结力、抗裂性能和一定的保温隔热性能，用于砌筑膨胀玻化微珠保温砌块的干混砂浆。 2.0.6粘贴砂浆：adhesivemortar
用水泥等无机胶结材料、细集料和配套的外加剂等原料，按一定比例加水拌合制成的，用于把膨胀玻化微珠保温板等无机保温材料粘贴到基层墙体上的材料。 2.0.7界面砂浆interfacemortar
用于增强膨胀玻化微珠保温板或基层与砂浆类材料之间粘结力的界面材料。 2.0.8抗裂砂浆：crack-resistingmortar
以由聚合物乳液和外加剂制成的抗裂剂、水泥和砂等按一定比例制成的能满足一定变形而保持不开裂的砂浆。 2.0.9增强网：reinforcednet
2
