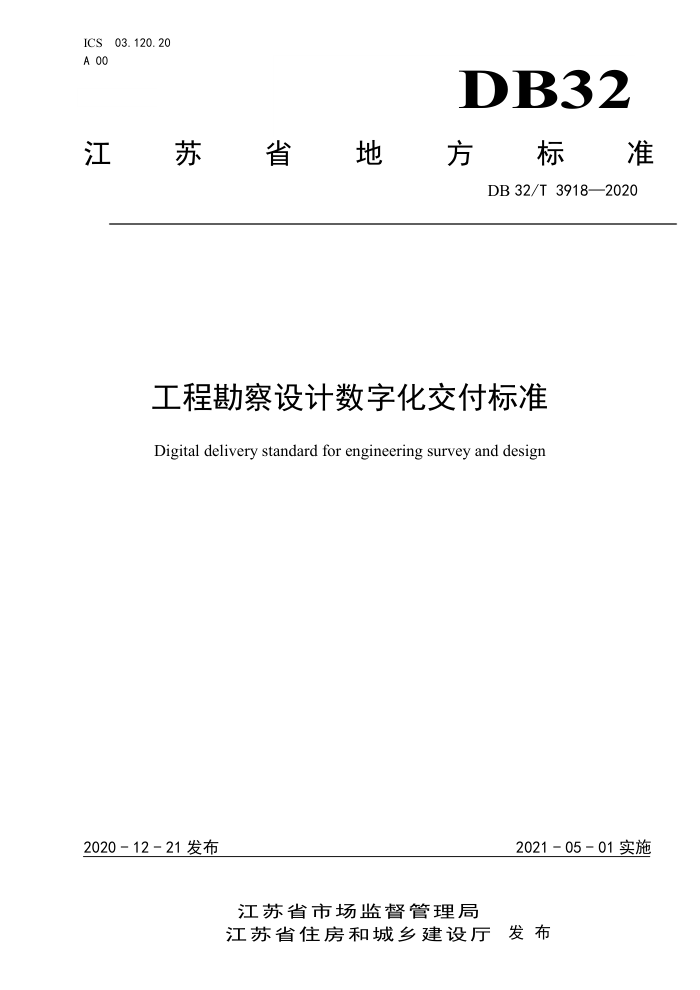

ICS03.120.20 A 00
DB32
江苏省地 方 标准
DB32/T3918—2020
工程勘察设计数字化交付标准
Digital delivery standard for engineering survey and design
2021-05-01实施
2020-12-21发布
江苏省市场监督管理局江苏省住房和城乡建设厅发布 DB32/T 3918-2020
目 次
前言 1 范围规范性引用文件
TT
2
3 总则，
2
术语，基本规定 6 交付基础交付格式
4
5
3
3
7
F
8 交付流程 9 交付内容 10 交付平台附录A 工程勘察设计数字化交付流程示例，附录 B 勘察工程对象模型交付深度，附录 C 建筑工程对象的模型单元交付深度. 附录D 道路工程对象模型交付深度，附录E 桥梁工程对象模型交付深度，附录F 隧道工程对象模型交付深度. 附录G 管廊工程对象模型交付深度附录H 水处理工程对象模型交付深度
8
8
10 12 15 19 41 48 63 74 82 DB32/T 3918-2020
前言
本标准按照GB/T1.1-2009给出的规则起草。 本标准由江苏省住房和城乡建设厅提出并归口。 本标准主要起草单位：江苏省勘察设计行业协会、中衡设计集团股份有限公司、东南大学建筑设计
研究院有限公司、无锡市政设计研究院有限公司、江苏省地质工程勘察院、中通服咨询设计研究院有限公司、苏交科集团股份有限公司。
本标准主要起草人：倪梅仙、刘宇红、张谨、黄文胜、马少亭、谭东林、杨律磊、孙世龙、吴大江、 任治军、贵庆国、俞智贤、张琪峰、向华、代振坤、蔡小莹、靳兵、罗荣彪、许一鸣。
II DB32/T 3918-2020
工程勘察设计数字化交付标准
1 范围
本标准规定了江苏省工程勘察设计数字交付的总则、术语、基本规定、交付基础、交付格式、交付流程、交付内容、交付平台。
本标准适用于江苏省各类工程勘察设计的数字化成果交付。
规范性引用文件
2
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅所注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
《建筑信息模型设计交付标准》GB/T51301-2018 《江苏省民用建筑信息模型设计应用标准》DGJ32/TJ210-2016
1 DB32/T3918-2020
3总则
3.1 为构建工程勘察设计领域的数字化交付体系，落实国家数字化、信息化发展战略，推动数字化交付在工程勘察设计领域的进程，制定本标准。 3.2本标准适用于江苏省各类工程勘察设计的数字化成果交付及各参与方之间和参与方内部信息传递的过程。
3.3本标准规定的数字化交付，以BIM成果为主导，兼顾二维表达方式， 3.4工程勘察设计数字化交付及相关活动，除应符合本标准外，尚应符合国家、行业和江苏省现行相关标准的规定。
4术语
4.1 数字化digitization
用可以度量的数字组成复杂多变的信息，建立数字模型，通过计算机对事物进行模拟与计算。 4.2工程勘察设计数字化digitizationof engineering surveyand design
通过计算机网络、信息技术，实现工程勘察设计的数字化生产、交付与管理。 4.3数字化交付digitaldelivery
交付方与接收方通过数字化表达、结构化数据、BIM等方式，进行电子文件的传递。 4.4交付物deliverable
交付方与接收方互相约定内容的电子文件，根据工程的不同类别与所处阶段确定交付物的格式、内容及深度。 4.5结构化数据structureddata
通常指可以用二维表结构进行逻辑表达和实现的数据，严格地遵循数据格式与长度规范，主要通过关系型数据库进行存储和管理。 4.6电子文件electronicfile
在数字设备及环境中生成，以数字形式存储于相关载体。电子文件分为电子技术文件与数字签章，两者共同构成工程的电子文件。 4.7电子技术文件electronictechnicalfile
工程勘察设计图纸、变更、审图回复等相关电子文件及BIM成果文件。 4.8数字签章digitalseal
是利用图像处理技术在电子文件中，将签名、印章以电子形式用于识别签名人身份或企、 事业身份的数据信息，且带有数字证书的电子签章。 4.9建筑信息模型（BIM）buildinginformationmodel
2
