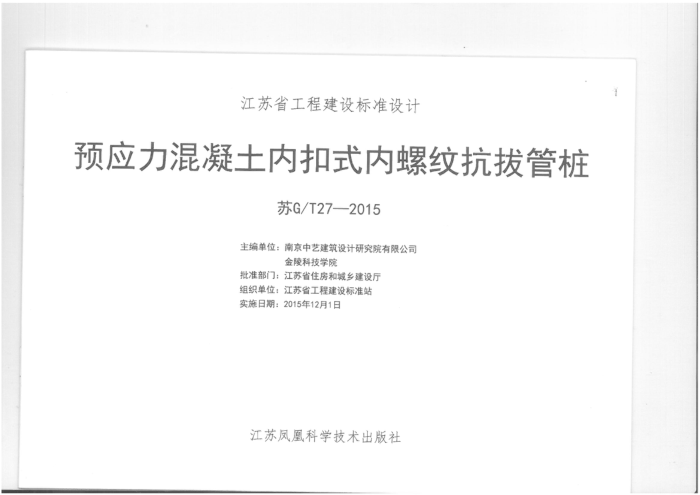

江苏省工程建设标准设计
预应力混凝土内扣式内螺纹抗拔管桩
苏G/T27—2015
主编单位：南京中艺建筑设计研究院有限公司
金陵科技学院
批准部门：江苏省住房和城乡建设厅组织单位：江苏省工程建设标准站实施日期：2015年12月1日
江苏凤凰科学技术出版社 预应力混凝土内扣式内螺纹抗拔管桩批准部门：江苏省住房和城乡建设厅 组织单位：江苏省工程建设标准站
量
主编单位负责人： 7次主编单位技术负责人：
主编单位：南京中艺建筑设计院有限公司 批准文号：江苏省住房和城乡建设厅第37号公告 技术审定人： 永毛堂 Pee
那淑敏
金陵科技学院
青
参编单位：盐城市双强管桩有限公司 图集号：苏G/T27—2015
技术校核人： W
南京工业大学盐城市城西水泥构件厂
设计负责人： 鲁松 薄涛
实行日期：2015年12月1日
目 录
目录编制说明预应力混激土内扣式内螺纹抗拔管椎构造示意图预应力混凝土内扣式内螺纹抗拔管桩(NGBZ)选用表 @400×95抗裁管桩配筋图 $500×100抗拨管桩配篇图 500×120抗拨管桩配篇图 4600×110抗技管配第图 $600×130抗拔管桩配筋图端板详图瑞板参数表 a型开口形钢椎尖结构图
b型十字形钢桩尖结构图内扣式机械连接接头详图接柱及锚圈筋详图· 柱端板与套雍连接详图· 桩顶与承合连接详图推顶(截柱)与承合连接详图桩项低于设计标高(接柱)与承台连接详图附录ANGBZ桩抗弯性能试验方法附录BNGBZ桩制作要求附录CNGBZ桩施工要求附录DNGBZ雄验收要求
· 2 ~ 8
20 21 2
10 · 11 ·12 - 1.3
24 25 -26
14
3
·27 ~ 28 · 29 ~ 30 31 ~ 34
图集号 苏G/T272015 页次 1
目 录 编制说明
《混凝土制品用冷拔低碳钢丝》JC/T540—2006 《碳素结构钢》GB/T700—2006 《通用硅酸盐水泥》GB175—2007 《混凝土强度检验评定标准》CB/T50107-2010 《混凝土质量控制标准》GB50164—2011 《低碳钢热轧圆盘条》GB/T701—2008 《预应力混凝土用钢丝》CB/T5223—2002 滤凝土外加剂》GB 8076—2008 《建设用卿石、碎石》GB/T14685—2011 《建设用砂》GB/T14684—2011 《先张法预应力混凝土管柱用端板》JG/T947-2014 《预应力混凝土管桩基磁技术规程》DGJ32/TJ109—2010 《混兼土用水标准》JGJ63—2006 《冷按低碳钢丝应用技术规程》JGJ19—2010
预应力滤凝土内扣式内螺纹抗拨管柱是为了满足椎抗拨承载力要求而特别设计制作的新型预制柱，其桩节之间连接方式采用内扣式机械连接，椎项与承合的连接方式采用内螺纹技术。为了在雄基确设计与施工中正确使用预应力混凝土内扣式内螺纹抗发管椎，便于设计者正确地造用性型，特编制本图集。
本图集涉及的专利，专利权人承诺在公平、合理、无歧视基础上，免费许可任何组织或个人在选用本图集时实施其专利。
1编制依据 《建筑结构可靠度设计统一标准》GB50068一2001 《建筑抗震设计规范》GB50011—2010 《建筑地基基础设计规范》GB50007—2011 《建筑结构荷载规范》GB50009—2012 《混额土结构设计规范》GB50010—2010
《钢结构设计规范》GB50017—2003 《建筑雄基技术规范》JGJ94—2008 《先张法预应力混凝土管桩》GB13476-2009 《预应力混激土用钢棒》GB/T5223.3—2005 《建筑地基基础工程施工质量验收规范》GB50202—2002 《岩土工程勘察规范》CB50021—2001(2009版） 《混凝土结构工程施工质量验收规范》GB50204—2015 《工业建筑防痛蚀设计规范》GB50046—2008
2适用范围 2.1本图集适用于先张法高心工艺成型的预应力混兼土内扣式内螺纹抗扰管桩，简称抗按管推（代号NCBZ）；适用于工业与民用建筑的低承台椎基础，构筑物等工程的基确设计也可参考使用。 2.2本图集抗拨管性适用抗震设防烈度不大于7度地区的一般工业与民用建（构）集物的基础工程，当用于抗震设防烈度8度的地区时，仅适用于非减化土、轻微液化土场地且结构高度不超过24m的多层建（构）筑物。
图集号 苏G/T27—2015 页次 2
编制说明 2.3本图集NGBZ柱主要考虑承受整向抗拉荷载，也能承受相应的抗压荷载：当用于承受水平荷载的桩基工程时，应结合工程有关影响因素，经综合计算分析后进用或进行专门设计。 2.4本图集NGBZ椎适用于弱扁性性环境场地：当处于中等虞蚀性环境场地时，推身应进行专门防扇蚀设计且在设计文件中注明；不应用于强扁蚀性场地。 2.5有抗震设防要求的建筑物，柱的接头位置应避开液化土层和泥质土层， 2.6对执震设防区位于液化土层范图（含软硬土交界处一定范图内）以及具体工程设计中认为有必要增加策篇加密区长度的执拨管椎，应根据具体工程设计的要求，适当对策篇的直径加相和螺距加密。
椎节数不应超过2节，抗拔管椎的推节接头应采用内加式机械连接，并沿端板周边平灼分布四段长度为50mm的焊终，详见本图集第21页。 3.2.3NGBZ裤上下节椎间的内扣式机械连接接头应位于椎项10m以下 3.2.4本图集提供了两种椎尖类型，具体参数及使用范图见本图集第18、 第19页；设计时也可根据工程地质情况，选用其他类型的椎尖。 3.2.5NCBZ推顶与承合的连接方法详见本图集第23~25页。 3.3 编号：
NGBZXXX XX XXXL1, L2
一第二节桩长（下节柱）第一节裤长（上节柱项与承合连接且桩顶带内螺纹）
抗拨管桩代号抗拨管桩外径抗拔管椎型号抗技管椎壁厚
3分类、选用及编号 3.1分类 3.1.1NGBZ椎的滋凝土强度等级不得低于C80 3.1.2NGBZ雄按推身混凝土有效预压应力值戏抗拉性能、抗弯性能及椎身抗裂性能等综合因素可分为A型和AB型，其力学性能应符合本图集的规定。 3.1.3NGBZ桩按其外径分为400mm、500mm、600mm， 3. 2 选用: 3.2.1设计人员应结合工程地质情况、上部结构特点、荷载大小、施工现场条件及况桩设备，经综合分析后选用。 3.2.2工程中进用NGBZ推做抗拔桩时，宜采用单节椎，当采用多节柱时
例如：抗拨管柱外径为500mn，C80混凝土，壁厚为100mn，上、下节推分别为11m、10m，AB型推，应记为：NGBZ-500AB 100-11，10.
4原材料及构造要求 4.1水泥应采用强度等级不低于52.5级的硅酸盐水泥、普通硅酸盐水泥、 矿清硅酸盐水泥，其质量应符合《通用硅酸盐水泥》GB175的有关规定， 4.2 骨料: 4.2.1细骨料宜采用洁净的天然硬质中粗砂或人工砂，细度模数宜为2.5~ 3.2，其质量应符合《建设用砂》CB/T14684的规定，且砂的含泥量不大于
图集号 苏G/T27—2015 页 次
编制说明
3
