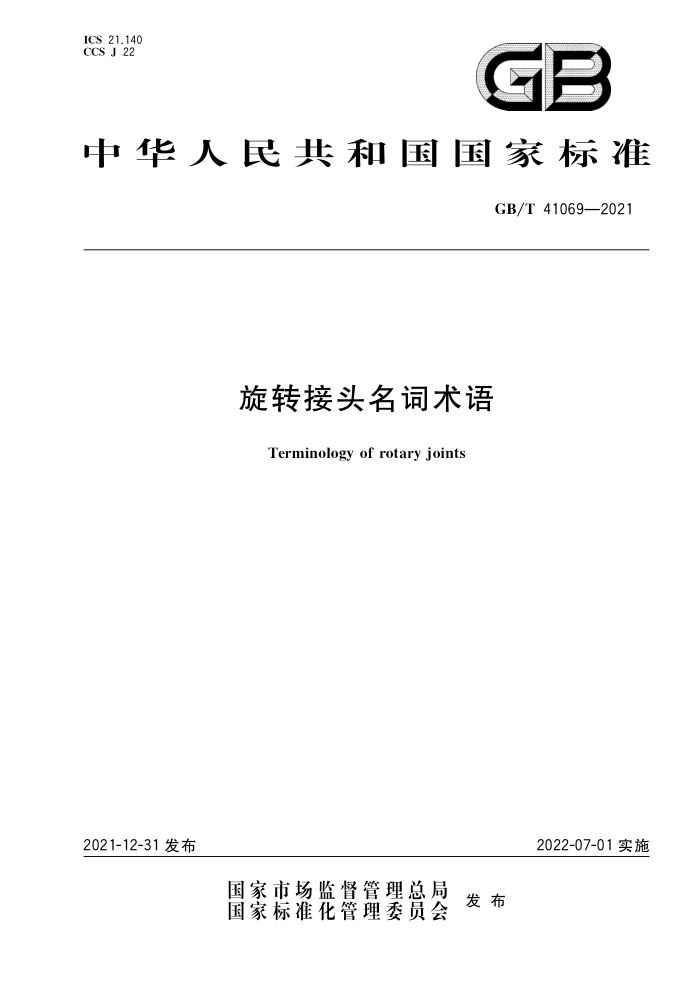

ICS 21.140 CCS J 22
GB
中华人民共和国国家标准
GB/T41069—2021
旋转接头名词术语
Terminology of rotary joints
2021-12-31发布
2022-07-01实施
国家市场监督管理总局
国家标准化管理委员会 发布 GB/T41069—2021
目 次
前言
范围 2 规范性引用文件
1
术语和定义 3.1 一般术语 3.2 分类术语 3.3 主要零部件及相应术语 3.4 设计及性能术语 3.5 试验术语。 附录A（资料性） 旋转接头典型结构型式 A.1 球面密封旋转接头 A.2 平面密封旋转接头 A.3 柱面弹性体密封旋转接头参考文献索引
3
10
11
11 12 13 15
16 GB/T41069—2021
前言
本文件按照GB/T1.1一2020《标准化工作导则 厂第1部分：标准化文件的结构和起草规则》的规定起草。
请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别专利的责任，本文件由中国机械工业联合会提出。 本文件由全国机械密封标准化技术委员会（SAC/TC491）归口。 本文件起草单位：合肥通用机械研究院有限公司、福建省闽旋科技股份有限公司、江苏腾旋科技股
份有限公司、浙江工业大学、南安市中机标准化研究院有限公司、清华大学、合肥通用环境控制技术有限责任公司
本文件主要起草人：吴兆山、严巧珠、李继锁、彭旭东、李香、陈惠玲、刘金龙、丁思云、黄伟峰、李鲲
II GB/T41069—2021
旋转接头名词术语
1范围
本文件界定了旋转接头的术语和定义本文件适用于将流体介质由固定管道输送到旋转或摆转到一个角度的管道、设备中的流体动密封
装置。
：规范性引用文件
2
本文件没有规范性引用文件。
3 术语和定义
3.1 1一般术语 3.1.1
旋转接头 rotary joint 回转接头 swiveljoint 将流体介质（3.4.16）由固定管道输送到旋转或摆转到一个角度的管道、设备中的流体动密封装置。 ［来源：JB/T8725—2013,3.1]
3.1.2
旋转接头公称尺寸 nominal size of a rotary joint 旋转接头与转动设备或管道连接的外管（3.3.1)公称尺寸。 「来源:JB/T87252013,3.9
3.1.3
进口 entrance 将介质由固定管道输送到旋转设备中流人旋转接头的通道。
3.1.4
出口exit 将介质由旋转设备输送到固定管道流出旋转接头的通道。
3.2 分类术语
3.2.1密封型式 3.2.1.1
球面密封 fspherical seal 由至少一对凸球面与凹球面，在流体压力和补偿机构弹力的作用下，保持贴合并相对滑动而构成的
防止流体泄漏的机构。
注：典型结构图见附录A的图A.1。
1 GB/T410692021
3.2.1.2
平面密封plane seal 端面密封faceseal 由至少一对垂直于旋转轴线的端面，在流体压力和补偿机构弹力的作用下，保持贴合并相对滑动而
构成的防止流体泄漏的机构。
注：典型结构图见图A.2。 3.2.1.3
柱面弹性体密封 cylinder elastomer seal 轴密封shaft seal 由外管（3.3.1)轴与壳体（3.3.8）之间设置的弹性体密封件（如0形圈、唇形密封环、组合密封件等）
在被沟槽挤压变形产生的预紧力和流体压力作用下，保持与外管（3.3.1)和壳体（3.3.8）贴合并与外管（3.3.1）相对滑动而构成的防止流体泄漏的机构
注：典型结构图见图A.3。 3.2.1.4
间隙密封clearance seal 利用转动件与固定件之间形成的环形缝隙，造成一定的流动阻力来减少流体泄漏的机构
3.2.1.5
迷宫密封 labyrinth seal 利用转动件和固定件间设置的各种不同形状的曲折通道，造成一定的流动阻力来减少流体泄漏的
机构。 3.2.1.6
螺旋密封 screwseal 利用螺杆（光轴）与光滑衬套（螺套）配合，使螺旋槽内的液体产生轴向反压，以阻止液体泄漏的密封
机构。 3.2.1.7
SAC
迷宫螺旋密封labyrinthscrewseal 利用螺杆与螺杆螺纹相反的螺套配合，使螺旋槽内的液体产生轴向反压，以阻止液体泄漏的机构
3.2.1.8
填料密封 packing seal 通过预紧或介质压力的自紧作用，使填料与旋转轴及壳体之间产生压紧力而构成的防止流体泄漏
的密封结构。 3.2.2介质流向 3.2.2.1
单通路旋转接头singlechannelrotaryjoint 单向旋转接头仅设有一个通路，具有将介质引人或输出功能的旋转接头。 ［来源：JB/T8725—2013,3.2
3.2.2.2
双通路旋转接头doublechannelrotaryjoint 双向旋转接头设有两个通路，具有同时将介质引入和输出功能的旋转接头。 ［来源：JB/T8725—2013,3.3]
2 GB/T41069—2021
3.2.2.3
多通路旋转接头multichannelrotaryjoint 多向旋转接头设有三个及以上通路，具有同时将一种或多种介质引人和输出功能的旋转接头。 ［来源：JB/T8725—2013,3.4]
3.2.3内管装配方式 3.2.3.1
内管固定式旋转接头internalpipefixedrotaryjoint 外管（3.3.1)随所配旋转体同角速度转动，内管（3.3.2）相对壳体（3.3.8）固定不转的双通路旋转
接头。
［来源：JB/T8725—2013,3.7] 3.2.3.2
内管旋转式旋转接头innertuberotaryjoint 内管（3.3.2）与外管（3.3.1)同时随旋转体同角速度转动的双通路旋转接头。 ［来源：JB/T8725—2013,3.8］
3.2.4连接形式 3.2.4.1螺纹连接 3.2.4.1.1
外螺纹连接 external thread connection 旋转接头的外管（3.3.1)与设备连接的一端采用外表面加工形成圆柱或圆锥螺纹的连接形式。 注：螺纹有左右旋之分，螺纹起始以顺时针的方向旋转为右旋，反之为左旋。
3.2.4.1.2
内螺纹连接 internalthreadconnection 旋转接头的外管（3.3.1)与设备连接的一端采用内表面加工形成圆柱或圆锥螺纹的连接形式注：螺纹有左右旋之分，螺纹起始以顺时针的方向旋转为右旋，反之为左旋。
3.2.4.2法兰连接
3.2.4.2.1
内螺纹法兰式 internal threaded flange type 法兰盘与外管（3.3.1）配合面为内螺纹的连接形式（见图1）。
e
注：设备辊筒内直径过大，旋转接头和辊筒之间增加内螺纹法兰盘过渡，
图1内螺纹法兰式连接
3 GB/T41069—2021
3.2.4.2.2
卡口法兰式bayonetflangetype 快速法兰式 quick release flange type 法兰盘配合面为（分半环）卡套的连接形式（见图2～图4）
注：设备辑辊筒端面设有螺栓孔，旋转接头外管通过快换法兰直接固定在辊筒上
图2 单卡口法兰连接形式
注：设备辑筒轴径过小，在辊筒轴端设计快换法兰，旋转接头外管与辊筒通过双卡口换法兰连接
图3双卡口法兰连接形式I
注：设备辊筒轴径和旋转接头的外管直径较接近，在辊筒轴和旋转接头之间设计过渡块，并用双快换法兰连接。
图4双卡口法兰连接形式Ⅱ
3.2.4.2.3
焊接法兰式 welded flangetype 旋转接头外管（3.3.1)与法兰盘采用焊接在一起，且密封件置于外管轴头端面或法兰配合面间，靠
拧紧螺栓压紧密封件的连接形式（见图5）。
A GB/T41069—2021
图5焊接法兰式连接
3.2.4.2.4
整体法兰式integralflangetype 旋转接头外管（3.3.1)与法兰采用整体棒料加工，且密封件置于外管轴头端面或法兰配合面间，靠
拧紧螺栓压紧密封件的连接形式（见图6）。
图6整体法兰式连接
3.2.5支撑方式 3.2.5.1
自支撑式self-supporttype 依靠内部设置的滚动轴承或无油轴承（3.3.3）使旋转接头具有支撑和导向功能。
3.2.5.2
外支撑式outsidesupporttype 采用导杆等外部支撑结构使旋转接头具有支撑、导向和止转功能。
3.3主要零部件及相应术语 3.3.1
外管 管outerpipe 转轴 rotor 旋转接头与旋转或摆转一个角度的设备及管道连接，且具有将介质引人或输出功能的轴管。 ［来源：JB/T8725—2013，3.5，有修改］
3.3.2
内管innerpipe 位于旋转接头外管内部并与外管同轴，且具有引人或输出介质功能的轴管。 【来源：JB/T8725一2013，3.6，有修改
5
