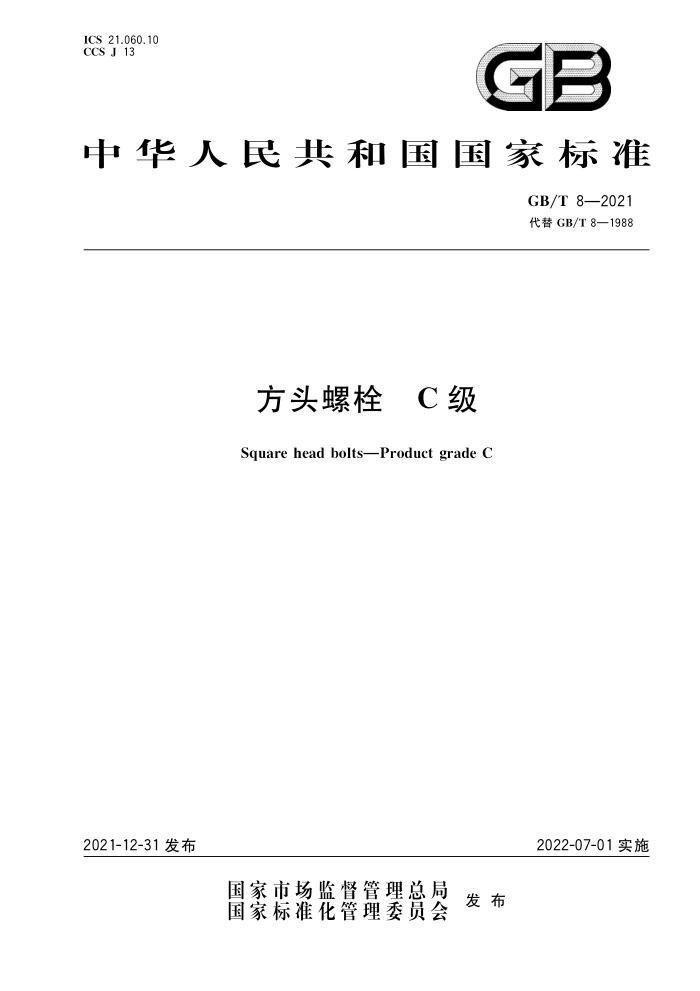

ICS 21.060.10 CCS J 13
GB
中华人民共和国国家标准
GB/T 8—2021 代替GB/T8—1988
方头螺栓 C级
Square head boltsProduct grade C
2021-12-31发布
2022-07-01实施
国家市场监督管理总局
国家标准化管理委员会 发布 GB/T8—2021
前言
本文件按照GB/T1.1一2020《标准化工作导则 第1部分：标准化文件的结构和起草规则》的规定起草。
本文件是“方头螺栓”系列国家标准之 一，该系列已经发布了以下文件：
GB/T8方头螺栓C级；一GB/T35小方头螺栓本文件代替GB/T8一1988《方头螺栓》，与GB/T8一1988相比，除结构调整及编辑性改动外，主要
技术变化如下：
a） 引用螺纹标准统一为GB/T193、GB/T9146（见表2，1988年版的表2）； b） 以“优选长度范围”代替“商品规格范围”（见表1，1988年版的表1）； c) 增加通用技术条件按GB/T16938（见表2）； d) 删除氧化表面处理（见1988年版的表2）： e) 增加非电解锌片涂层技术要求按GB/T5267.2（见表2）； f) 增加“如需其他技术要求或表面处理，应由供需协议”（见表2）； g） 增加表面缺陷按GB/T5779.1（见表2）。 请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别专利的责任，本文件由中国机械工业联合会提出本文件由全国紧固件标准化技术委员会（SAC/TC85)归口本文件起草单位：中机生产力促进中心、浙江海力股份有限公司、浙江汇丰汽车零部件股份有限公
司、浙江格力威机械股份有限公司、温岭市螺钢机械有限公司、湖南飞沃新能源科技股份有限公司、安徽江淮汽车集团股份有限公司。
本文件由全国紧固件标准化技术委员会负责解释。 本文件及其所代替文件的历次版本发布情况为：
-1958年首次发布，1976年第一次修订，1988年第二次修订；一本次为第三次修订。
I GB/T 8—2021
方头螺栓 C级
1范围
本文件规定了方头螺栓的型式尺寸、技术条件和标记，本文件适用于螺纹规格为M10M48、产品等级为C级的方头螺栓，
规范性引用文件
/
下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件，仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T 2 紧固件 外螺纹零件末端 GB/T 90.1 紧固件 验收检查 GB/T 90.2 紧固件 标志与包装 GB/T 193 普通螺纹 直径与螺距系列 GB/T 1237 紧固件标记方法 GB/T 3098.1 紧固件机械性能 螺栓、螺钉和螺柱 GB/T 3103.1 紧固件公差螺栓、螺钉、螺柱和螺母 GB/T 5267.1 紧固件电镀层 GB/T 5267.2 紧固件非电解锌片涂层 GB/T 5276 紧固件螺栓、螺钉、螺柱及螺母 ：尺寸代号和标注 GB/T 5779.1 紧固件表面缺陷螺栓、螺钉和螺柱 一般要求 GB/T 9146 普通螺纹 粗糙精度、优选系列的极限尺寸 GB/T 16938 紧固件 螺栓、螺钉、螺柱和螺母通用技术条件
1
0
术语和定义
本文件没有需要界定的术语和定义。
型式尺寸
4
螺栓的型式与尺寸见图1和表1。 尺寸代号和标注应符合GB/T5276。
1 GB/T 8—2021
15~30°
K
凹穴形式由制造者选择
≤0.2k公称
允许制造的型式
无螺纹部分杆径约等于螺纹中径。 “辗制末端，按GB/T2规定。
图 1
2 GB/T8—2021
表1 尺寸
单位为毫米
螺纹规格d
M10 M12(M14)b M16 (M18)b M20 (M22) b M24(M27) M30 M36 M42 M48 1.5 1.75 2 2 2.5 2.5 2.5 3 3 3.5
P:
M
4.5 5
[≤125 125<1≤200 32 36 40 44 48 52 56 60 66 72 84 96 108
26 30 34 38 42 46 50 54 60 66 78
b
53 57 61 65 69 73 79 85 97 109 121
1>200 min 公称 min max min min max min max
20.2422.84 26.21 30.11 34.01 37.91 42.90 45.50 52.00 58.50 69.94 82.03 95.03 7 8 9 10 12 13 14 15 17 19 23 26 30 6.55 7.55 8.55 9.25 11.10 12.10 13.10 14.10 16.10 17.95 21.95 24.95 28.95 7.45 8.45 9.45 10,75 12.90 13.90 14.90 15.90 17.90 20.05 24.05 27.05 31.05 5.21 5.91 6.61 6.47 7.77 8.47 9.17 9.87 11.27 12.56 15.36 17.46 20.26 0.4 0.6 0.6 0.6 0.8 0.8 0.8 0.8 1.0 1.0 1.0 1.2 1.6 16 18 21 24 27 30 34 36 41 46 55 65 75 15.5717.57 20.16 23.16 26.16 29.16 33.00 35.00 40.00 45.00 53.80 63.10 73.10 3.8 4.3 5.0 5.0 6.3 6.3 6.3 7.5 7.5 8.8 10.0 11.3 12.5
e
k
1
k < 5 3
1
公称 min max 20 18.95 21.05 25 23.95 26.05 30 28.95 31.05 35 33.75 36.25 40 38.75 41.25 45 43.75 46.25 50 48.75 51.25 (55)* 53.50 56.50 60 58.50 61.50 (65) 63.50 66.50 70 68.50 71.50 80 78.50 81.50 90 88.25 91.75 100 98.25 101.75 110 108.25 111.75 120 118.25 121.75 130 128.00 132.00 140 138.00 142.00 150 148.00 152.00 160 156.00 164.00 180 176.00 184.00 200 195.40 204.60 220 215.40 224.60 240 235.40 244.60 260 254.80 265.20 280 274.80 285.20 300 294.80 305.20
1
注1：阶梯实线间为优选长度范围。 注2：当1 技术条件和引用标准
技术条件和引用标准见表2
表2 技术条件和引用标准
材料通用技术条件
钢 GB/T 16938
公差标准等级
8g
螺纹
GB/T 193,GB/T 9146
d≤39mm:4.8 d>39mm：按协议
机械性能
d≤39mm:GB/T3098.1
标准产品等级标准
d>39mm：按协议除第4章规定外，其余C级
公差
GB/T 3103. 1
不经处理（无涂/镀层）；电镀技术要求按GB/T5267.1；非电解锌片涂层技术要求按GB/T5267.2；如需其他技术要求或表面处理，应由供需协议
表面处理
表面缺陷验收及包装
GB/T 5779.1 GB/T 90.1,GB/T 90. 2
6 标记 6. 1 标记方法
标记方法按GB/T1237规定。 6. 2 标记示例
螺纹规格为M12、公称长度l=80mm、性能等级为4.8级、表面不经处理、产品等级为C级的方头螺栓的标记：
螺栓 GB/T 8 M12X80
