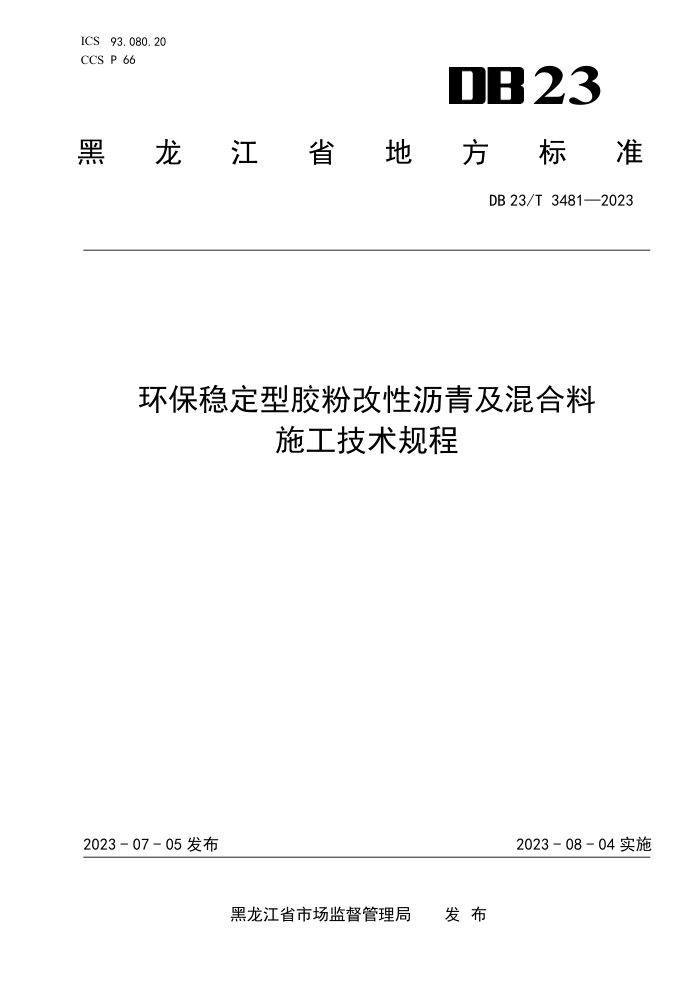

ICS93.080.20 CCS P 66
DB23
黑龙江 省地 電方标准
DB 23/T 3481—2023
环保稳定型胶粉改性沥青及混合料
施工技术规程
2023-08-04实施
2023-07-05发布
黑龙江省市场监督管理局 发布 DB23/T3481—2023
目 次
前言 1范围 2规范性引用文件 3术语和定义 4材料要求 4.1一般规定 4.2基质沥青 4.3胶粉改性剂 4.4环保稳定型胶粉改性沥青 4.5除臭剂 4.6矿料 4.7纤维稳定剂 5沥青混合料 5.1一般规定 5.2配合比设计 5.3配合比设计结果检验 6施工.. 6.1一般规定 6.2环保稳定型胶粉改性沥青的生产 6.3拌制 6.4运输 6.5摊铺 6.6压实及成型 6.7接缝处理 6.8开放交通及其他 7施工质量管理与检查验收
.11 DB23/T3481—2023
前 言
本文件按照GB/T1.1一2020《标准化工作导则第1部分：标准化文件的结构和起草规则》的规定起草。
本文件由黑龙江省交通运输厅提出并归口。 本文件起草单位：哈尔滨工业大学、山东建筑大学、黑龙江省交通投资集团有限公司、黑龙江省交
通规划设计研究院集团有限公司、黑龙江省高速公路服务中心。
本文件主要起草人：董泽蛟、周涛、曹丽萍、王鹏、李凌雯、任瑞波、王立志、万珊宏、陈柯、赵国强、李劲、马云龙、王东浩、刘瑞瑞、周杰、苏志彬、谭婷
请注意本文件某些内容可能涉及专利，本文件的发布机构不负责识别专利。
II DB23/T3481—2023
环保稳定型胶粉改性沥青及混合料
施工技术规程
1范围
本文件规定了环保稳定型胶粉改性沥青及混合料施工技术的术语和定义、材料要求、混合料设计和
性能要求、施工工艺、施工质量管理与检查验收。
本文件适用于采用环保稳定型胶粉改性沥青混合料铺筑的公路沥青路面工程及路面和桥面防水、 粘结、应力吸收的功能层，城市道路可参照执行。
2规范性引用文件
下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件，仅该日期对应的版本适用于本文件：不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T14675空气质量恶臭的测定三点比较式臭袋法 GB/T14837.1橡胶和橡胶制品热重分析法测定硫化胶和未硫化胶的成分第1部分：丁二烯橡
胶、乙烯-丙烯二元和三元共聚物、异丁烯-异戊二烯橡胶、异戊二烯橡胶、苯乙烯-丁二烯橡胶
GBZ159工作场所空气中有害物质监测的采样规范 GB16297大气污染物综合排放标准 GB/T3516橡胶溶剂抽出物的测定 GB37822挥发性有机物无组织排放控制标准 GB/T4498.1橡胶灰分的测定第1部分：马弗炉法 CJJ/T 273 橡胶沥青路面技术标准 HJ57固定污染源废气二氧化硫的测定定电位电解法 JTGD50 公路沥青路面设计规范 JTG E20 公路工程沥青及沥青混合料试验规程 JTG F40 公路沥青路面施工技术规范 JTG F80/1 公路工程质量检验评定标准第一册土建工程 JT/T 533 沥青路面用纤维 JT/T 797 路用废胎橡胶粉 JT/T860.4沥青混合料改性添加剂第4部分：抗剥落剂 《空气和废气监测分析方法》第四版增补版
3术语和定义
下列术语和定义适用于本文件。
3. 1
胶粉改性剂废旧轮胎经过粉碎加工得到的达到一定细度规格，用于改善沥青材料性能的轮胎胶粉的统称。
1 DB 23/T 3481—2023
3. 2
除臭剂在环保稳定型胶粉改性沥青加工过程中按一定比例掺加的，能够减轻沥青烟气排放，降低有害、臭
味气体浓度的材料。根据其作用机理，市售除臭剂类型主要分为物理除臭剂、化学除臭剂、微生物型除臭剂、植物型除臭剂和高分子除臭剂；反应型除臭剂主要指化学除臭剂和高分子除臭剂。 3. 3
外掺剂在环保稳定型胶粉改性沥青加工过程中按一定比例掺加的，除臭剂以外的用于改善沥青热储存稳
定性能的材料，不包含聚合物类改性剂。 3. 4
纤维稳定剂加入到沥青混合料中以发挥加筋、分散、吸附、粘附及稳定作用的絮状、丝状或颗粒状物质，沥青
路面常用类型纤维稳定剂主要包括木质素纤维、矿物纤维、聚酯纤维类型。 3.5
环保稳定型胶粉改性沥青胶粉改性剂、除臭剂、基质沥青及外掺剂通过机械剪切或研磨等适宜的加工工序，按一定比例采用
专用设备制备得到的满足储存稳定性和环保性相关技术要求的改性沥青。 3. 6
环保稳定型胶粉改性沥青混合料环保稳定型胶粉改性沥青与矿料按一定比例拌和得到的混合料的总称。
4材料要求
4.1一般规定 4.1.1胶粉改性剂应采用废旧轮胎制成的橡胶粉，宜选择天然胶含量较高的子午线胎或斜交胎。 4.1.2胶粉改性剂、除臭剂、基质沥青等原材料进场后需进行质量检测，满足要求后方可进行改性沥青的生产。 4.1.3胶粉改性剂自进场存储时间不宜超过90天，且应储存在通风、干燥的环境中，并采取防火、防潮措施。超过该存储时间再次使用之前，应进行胶粉改性剂质量检测，满足要求后方可使用， 4.2基质沥青
基质沥青技术指标应符合JTGF40的规定，推荐采用90号或110号A级道路石油沥青， 4.3胶粉改性剂 4.3.1胶粉改性剂宜采用常温磨碎或粒化加工而成，细度规格为30目~60目的橡胶粉颗粒。橡胶粉颗粒细度按照JT/T797申筛余物试验方法的规定执行。 4.3.2胶粉改性剂的物理性能应符合表1的要求。
2
