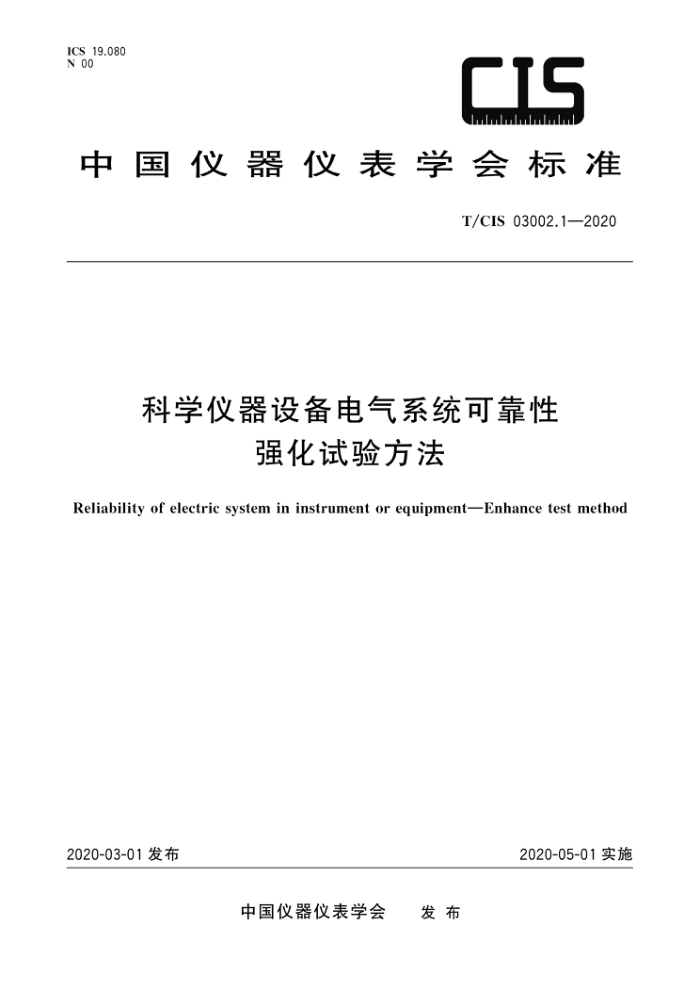

ICS ,19.080 N 00
CIS
.
中国仪器仪表学会标准
T/CIS03002.1—2020
科学仪器设备电气系统可靠性
强化试验方法
Reliability of electric system in instrument or equipment-Enhance test method
2020-03-01发布
2020-05-01实施
中国仪器仪表学会 发布 本标准由中国仪器仪表学会制定，其著作权为中国仪器仪表学会所有。除了用于国家法律许可范围或事先得到中国仪器仪表学会文字上的许可外，不许以任何形式再复制本标准。如果关于本标准有任何著作权/版权或相关咨询，请联系中国仪器仪表学会或本标准出版社！
中国仪器仪表学会（ChinaInstrumentandControlSociety）简称CIS，是中国仪器仪表与测量控制科学技术工作者自愿组成并依法登记成立的学术性、公益性、非营利性社团法人：是联系仪器仪表与测量控制科技工作者的桥染和纽带，是发展中国仪器仪表与测量控制科学技术事业的重要社会力量。
地址：北京市海淀区知春路6号锦秋国际大厦A座23层电话：86-10-82800385 网址：www.cis.org.cn
邮编：100088 传真：86-10-82800485 电子邮箱：sciscis.org.cn T/CIS03002.1—2020
目 次
前言
m
范围规范性引用文件
2
3 术语和定义
通用要求 5 试验方法故障处理
N
18
6
试验报告·
7
18
附录A（资料性附录） 可靠性强化试验准备工作指导附录B（资料性附录） 可靠性强化试验流程示例附录C（资料性附录） 极限应力确定附录D（资料性附录） 可靠性强化试验记录表格参考文献
19
......
21
24
27
32 T/CIS 03002.1—2020
前言
本标准按照GB/T1.1一2009给出的规则起草。 本标准由中国仪器仪表学会提出并归口。 本标准起草单位：广东科鉴检测工程技术有限公司、北京北分瑞利分析仪器（集团）有限责任公司、
中国检验检疫科学研究院装备技术研究所、广州禾信仪器股份有限公司、钢研纳克检测技术股份有限公司、北京雪迪龙科技股份有限公司、浙江谱创仪器有限公司、北京普析通用仪器责任有限公司、中国特种设备检测研究院、中国科学院过程工程研究所、北京华夏科创仪器股份有限公司。
本标准主要起草人：高军、叶涛、李晓晨、齐小花、黄正旭、李明、张保杰、赵振义、郝玉芬、赵娜、 唐方雄、岳君容、李刚。
= T/CIS03002.12020
科学仪器设备电气系统可靠性
强化试验方法
1范围
本标准规定了科学仪器设备电气系统（以下简称“电气系统”)开展可靠性强化试验的通用要求和试验方法等内容。
本标准主要适用于科学仪器设备中的电气系统及其电子部件、电路板组件
规范性引用文件
n
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单)适用于本文件
GB/T2900.13一2008电工术语可信性与服务质量 GB/T11606一2007分析仪器环境试验方法 GB/T29309—2012 电工电子产品加速应力试验规程 高加速寿命试验导则 GB/T34986—2017 产品加速试验方法
3术语和定义
下列术语和定义适用于本文件。
3.1
电气系统 electricsystem 科学仪器设备整机中发挥分析、控制、驱动、通讯、信号和数据处理等功能的电气电子部分。
3.2
受试样机 tested prototype 用于开展可靠性强化试验的科学仪器设备中的电气系统样机。
3.3
步进应力试验 step stresstesting 按照规定的应力步长逐步地对受试样机增加试验应力值，直到其发生故障或达到预先确定的应力
水平的试验。
通常包括低温步进试验、高温步进试验、振动步进试验，对其他试验应力，当不确定受试样机的承受能力时，也可采取步进应力试验。
［改写GB/T34986—2017，定义3.1.2］
3.4
应力工作极限 operationallimitunder stress 在步进应力试验中某一应力条件下受试样机不再满足技术条件要求，但停止施加试验应力后，受试
样机仍能恢复到正常工作状态，该步进应力试验的应力条件为受试样机的应力工作极限，
1 T/CIS 03002.1—2020
［改写GB/T29309—2012，定义3.2]
3.5
应力破坏极限destructivelimitunderstress 在步进应力试验中某一应力条件下受试样机不再满足技术条件要求，且停止施加试验应力后，受试
样机也不能再恢复到正常工作状态，该步进应力试验的应力条件为受试样机的应力破坏极限。
［改写GB/T29309—2012，定义3.3]
3.6
加速度谱密度 acceleration spectral density 当在带宽趋于零、平均时间趋于无穷的极限状态下，各单位带宽上通过中心频率窄带滤波器的加速
度信号方均值。
［GB/T29309—2012，定义3.4]］
3.7
方均根加速度 Grmrootmeansquareacceleration 加速度谱密度函数S，（f)在给定的频率范围内的积分的正平方根。用式（1)表示：
S.(f)d
Grms
..(1)
式中： Grms——方均根加速度，单位为grms； f，一一给定频率范围的下限频率，单位为赫兹（Hz)； f2——给定频率范围的上限频率，单位为赫兹（Hz)。 ［GB/T29309—2012，定义3.5]］
3.8
分频斜率 frequencydivision slope 也称滤波器的衰减斜率，用来反应分频点以下频响曲线的下降斜率，单位为分贝每倍频程（dB/oct)。
3.9
六自由度振动 six-degree of freedom vibration 一种沿X、Y、Z三个正交轴向的线性运动及以X、Y、Z轴为轴心的旋转运动的振动。
3.10
微颤振动 micro-tremorvibration 为防止高的振动量值掩盖电气系统已被激发出的故障点，把振动量值减小至某一较低的振动量值
以检测故障是否发生的振动方式。 3.11
预处理 pre-conditioning 为消除或部分抵消受试样机以前经历的各种效应，或为防止试验过程中产生某种不希望的后果，在
试验前对受试样机所做的处理。
［改写GB/T11606—2007，定义4.4.1]
3.12
综合应力试验 comprehensive stress testing 两种以上（含两种）试验应力同时施加的试验，通常包括温度循环一振动综合应力试验、温湿度综合应力试验、温湿度一振动综合应力试验。
3.13
回归验证试验 regression check test 受试样机在可靠性强化试验后，采取了纠正措施，为验证纠正措施的有效性，同时评估纠正措施对
2
