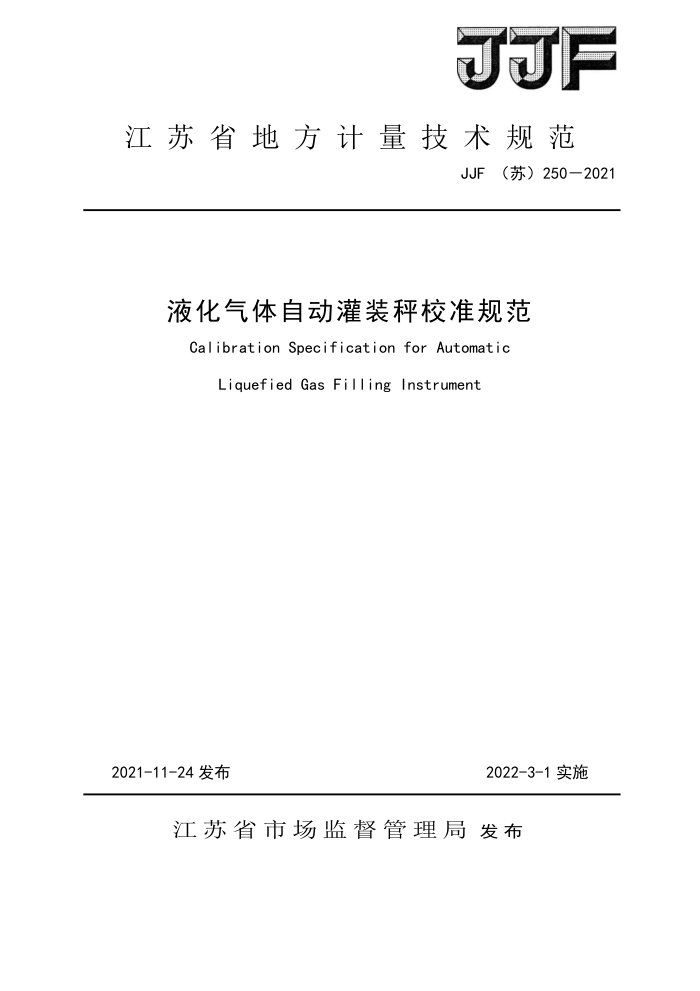

JJF
江苏省地方计量技术规范
JJF（苏）250—2021
液化气体自动灌装秤校准规范
Calibration Specification for Automatic
Liquefied Gas Filling Instrument
2021-11-24 发布
2022-3-1实施
江苏省市场监督管理局发布 JJF 250—2021
液化气体自动灌装秤校准规范 Calibration Specification
JJF（苏）250—2021
for
AutomaticLiquefiedGasFillingInstrument
本规范经江苏省市场监督管理局2021年11月24日批准，自2022年3
月1日起施行。
归口单位：江苏省质量密度计量专业技术委员会
主要起草单位：江苏省计量科学研究院
常州检验检测标准认证研究院
参加起草单位：无锡市计量测试院
本规范委托江苏省质量密度计量专业技术委员会负责解释 JJF250—2021
本规范主要起草人：
李冰莹（江苏省计量科学研究院）
张建（江苏省计量科学研究院）
吴佳猛（常州检验检测标准认证研究院）
参加起草人：
王海涛（江苏省计量科学研究院）杨栋（无锡市计量测试院） JJF250—2021
目录
引 言 1范围... 2引用文件.. 3术语与定义. 3.1液化气体自动灌装秤 3.2称量单元.. 3.3承载器... 3.4灌装装置.. 3.5控制装置.. 3.6预设值 3.7充装量设定装置 3.8最小秤量. 3.9最大秤量.. 4概述... 5计量性能.. 5.1准确度等级.. .2分度值.... 5.3计量单位.. 5.4灌装偏差. 5.5误差极限.. 5.6静态性能... 6校准条件... 6.1环境条件.. 6.2校准设备.. 7校准项目和校准方法 7.1校准前准备.. 7.2置零和零点跟踪装置检查 7.3调整.. 7.4集成控制衡器 7.5灌装试验 8校准结果表达... 8.1校准结果处理. 8.2校准结果的测量不确定度 9复校时间间隔，附录A.... 附录B... 附录C..
II# 1# 1# .1# 1 # 1 # 1# 1# .1# 1 # 2# 2# ...2# 2# 2# 2# ..
.2# .2# 3 # .3# .3# .3# .3# 4# .4# .4# ..4
4h 5# ...6# ..6# .....6# ...6# .7# .10# .11# JJF250—2021
引言
本规范依据JJF1001-2011《通用计量术语及定义》和JJF1071-2010《国家计量校准规范编写规则》的要求编写。校准方法及计量特性等主要参考了江苏省地方标准 DB32/T3976-2021《液化气体自动灌装衡器通用技术规范》。
本规范依据JJF1059.1-2012《测量不确定度评定与表示》给出了灌装偏差校准结果的测量不确定度评定示例。
本规范为首次发布，
II JJF250—2021
液化气体自动灌装秤校准规范
1范围
本规范适用于对液化石油气、丙烷等液化气体介质进行自动灌装的秤的校准。 2引用文件
本规范引用下列文件： GB/T27738重力式自动装料衡器 JJF1059.1测量不确定度评定与表示 JJG539数字指示秤 JJG564重力式自动装料衡器 JF1181衡器计量名词术语及定义 DB32/T3976-2021《液化气体自动灌装衡器通用技术规范》。 凡是注明日期的引用文件，仅标注日期的版本适用于本规范；凡是不注明日期的引
用文件，其最新版本（包括所有的修改单）适用于本规范。 3术语与定义
JJF1181衡器计量名词术语及定义界定的下列术语和定义适用于本文件。为了便于使用，以下重复列出了JJF1181中的某些术语和定义(列出时，在词条后表明JJF1181 的相应条款)，并增加了仅适用于本规范的专用术语。 3.1液化气体自动灌装秤automaticliquefiedgasfillinginstrument
将液化气体自动装入容器的秤。主要由与称重单元相关联的自动充灌装置以及相应的控制和显示装置组成（在本规范中简称“自动灌装秤”）。 3.2称量单元weighingunit[JJF1181,5.3.1]
提供被称载荷的称量信息的装置。 3.3承载器load receptor[JJF1181,5.1]
用于承受载荷的部件。
3.4灌装装置feedingdevice
向称重单元提供灌装液化气体的装置，该装置可以有一级或多级工作方式。 3.5控制装置controldevice
控制液化气充装过程操作的装置，可以是配有软件功能的装置。
3.6预设值presetvalue JJF250—2021
为规定液化气体充装量的标称值，由操作人员借助充装量设定装置预设的、以质量单位表示的值。 3.7充装量设定装置fill settingdevice
允许设定充装预设值的装置。 3.8最小秤量(Min）minimumcapacity(Min)
在自动灌装秤的承载器上可以称量的最小量值，包括瓶气本身的质量和附加的灌装装置的质量。 3.9最大秤量(Max）maximumcapacity(Max)
在自动灌装秤的承载器上可以称量的最大量值，包括瓶气本身的质量和附加的灌装
装置的质量。 4概述
自动灌装秤是一种自动衡器。 结构：由控制阀门、称重传感器、承载器以及控制与显示装置等主要部分组成原理：自动灌装秤按预设值进行灌装，仪表动态监测计算灌装量，达到预设值时自
动停止灌装。
用途：用于对液化石油气、丙烷等液化气体介质进行定量灌装。 5计量性能 5.1准确度等级
自动灌装秤的准确度等级划分为2个等级，用符号表示为：1，2。 5.2分度值
自动灌装秤的分度值（d）以含质量单位的下列数字之一表示： 1×10＊、2×10″、5×10＊（k为正整数、负整数或零）。
5.3计量单位
自动灌装秤使用的质量单位有： —— 克(g) ——千克(kg)
5.4灌装偏差
按预先设定的程序充装，自动灌装后瓶气总重与设定值的偏差。 JJF250—2021
5.5误差极限
自动灌装秤每次灌装后的瓶气总重与预设值的最大偏差见表1。
表1自动灌装的最大偏差
最大偏差（%）
分度数n n≥200 n≥100
准确度等级
0.50% 1.0%
1 2
5.6静态性能 5.6.1最大允许误差
控制衡器的最大允许误差应符合表2的规定。
表2控制衡器的最大允许误差(MPE)
载荷m以分度值d表示
最大允许误差MPE
0≤m≤500 500 ±0.5d ±1.0d ±1.5d
5.6.2重复性
同一载荷多次称量所得结果之间的一致性，用标准偏差来表示。 5.6.3置零准确度及除皮准确度
置零或除皮后的零点误差。 6校准条件 6.1环境条件 6.1.1环境温度：校准应在环境温度稳定的条件下进行，一般为-10℃～40°℃C，且温度变化率不超过5C/h。 6.1.2供电电源：按照制造厂商技术说明书中规定的供电方式接通被校准灌装秤的电源。 6.2校准设备 6.2.1控制衡器：若控制衡器是与自动灌装秤相分离的单独衡器，即为分离式控制衡器；若自动灌装秤自身作为控制衡器，即为集成式控制衡器。应保证控制衡器所确定的试验载荷的误差或瓶气重量的误差不大于表1最大偏差值的1/3， 6.2.2标准码：校准过程中使用的标准码，其误差应不大于表2中规定的最大允许
