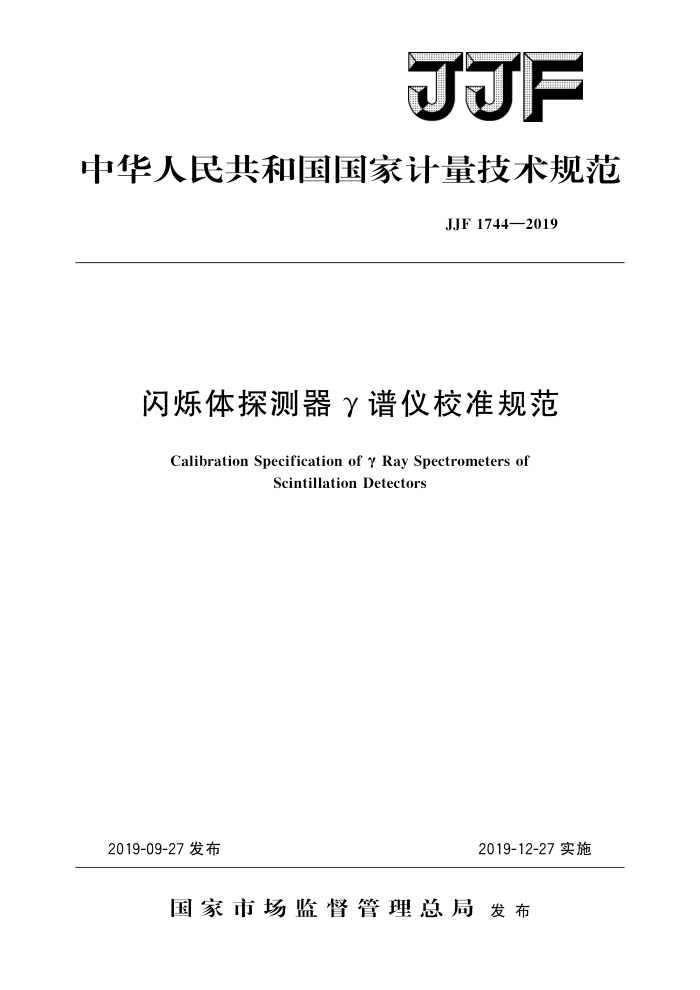

JJF
中华人民共和国国家计量技术规范
JJF1744—2019
闪烁体探测器谱仪校准规范
Calibration Specification of Ray Spectrometers of
Scintillation Detectors
2019-09-27发布
2019-12-27实施
国家市场监督管理总局发布 JJF1744—2019
闪烁体探测器谱仪校准规范
JJF 1744—2019
Calibration Specification of Ray Spectrometers of Scintillation Detectors
归口单位：全国电离辐射计量技术委员会起草单位：上海市计量测试技术研究院
中国计量科学研究院
本规范委托全国电离辐射计量技术委员会负责解释 JJF1744—2019
本规范主要起草人：
何林锋（上海市计量测试技术研究院）唐方东（上海市计量测试技术研究院）梁珺成（中国计量科学研究院）
参加起草人：
陆小军（上海市计量测试技术研究院）刘皓然 （中国计量科学研究院） JJF1744—2019
目 录
引言
范围 2 引用文件 3 术语和计量单位 3.1术语 3.2计量单位 4 概述 5 计量特性 5.1能量分辨力 5.2 本底 5.3 活度响应/示值误差· 6校准条件 6.1环境条件 6.2 测量标准
1
·
+
校准项目和校准方法 7.1本底 7. 2 能量分辨力 7. 3 活度响应/示值误差： 8 校准结果表达 9 复校时间间隔附录A 校准记录推荐格式附录B校准证书内页内容附录C活度响应校准不确定度评定示例
7 JJF1744—2019
引言
本规范依照JJF1071一2010《国家计量校准规范编写规则》编制。 本规范的编制主要参考JJF1001一2011《通用计量术语及定义》、GB/T4960.6一
2008《核科学技术术语第6部分：核仪器仪表》、IEC61453：2007《核仪器 放射性核素分析用闪烁体探测器系统校准和常规测试》（Nuclearinstrumentation一Scintil- lation gamma ray detector systems for the assay of radionuclidesCalibration and routinetests）等标准、规范。
本规范为首次发布。
II JJF1744—2019
闪烁体探测器谱仪校准规范
1范围
本规范适用于能量测量范围为（59～3000）keV的闪烁体探测器谱仪的校准，闪烁体探测器包括碘化钠探测器、锗酸铋探测器、溴化镧探测器等。
2引用文件
本规范引用下列文件： LJF1001一2011通用计量术语及定义 GB/T4960.6一2008核科学技术术语第6部分：核仪器仪表 IEC61453：2007核仪器放射性核素分析用闪烁体探测器系统校准和常规
测试 (Nuclear instrumentationScintillation gamma ray detector systems for the assay of radionuclidesCalibration and routine tests)
凡是注日期的引用文件，仅注日期的版本适用于本规范；凡是不注日期的引用文
件，其最新版本（包括所有的修改单）适用于本规范。
3术语和计量单位 3.1术语
JJF1001一2011、GB/T4960.6一2008界定的以及以下术语和定义适用于本规范。 3.1.1本底background
无被测样品时仪器的读数。 3.1.2计数率countrate
单位时间内仪器的计数。
3.1.3半高宽fullwidthathalfmaximum
在脉冲高度谱中，单峰峰值一半处两点横坐标之间的距离。 3.2计量单位 3.2.1［放射性］活度：贝可［勒尔］；符号：Bq。 3.2.2 ［放射性］比活度：贝可每千克；符号：Bq·kg-1。 4概述
闪烁体探测器丫谱仪由探测器、铅屏蔽室、高压电源、线性放大器、多道分析器、 能谱分析处理软件、操作控制与显示系统等组成，探测器材料通常采用NaI（T1）、 BGO、LaBr：等。射线与探测器相互作用产生的电脉冲信号由电子学系统分析和记录，形成能谱，经能量与效率校准后，可以由能谱鉴别样品中的放射性核素并确定其活度。
闪烁体探测器谱仪主要应用于建筑装饰材料、环境与生物样品中放射性核素分
1 JJF1744—2019
析与活度测量。
5计量特性 5.1能量分辨力
标准试验条件下，闪烁体探测器谱仪对137Cs核素661.7keV的能量分辨力不超过9%（对NaI探测器）。 5.2本底
标准试验条件下，闪烁体探测器谱仪在（59～3000）keV能区内，本底计数率典型值不大于10s-1。 5.3活度响应/示值误差
标准试验条件下，闪烁体探测器谱仪示值误差不超过20%。 注：以上指标不用于合格性判别，仅供参考。
6校准条件
6.1环境条件 6.1.1实验室温度：（20士5）℃，测量过程中环境温度变化不超过2℃。 6.1.2相对湿度：不大于75%。 6.1.3校准时，闪烁体探测器谱仪不应受到震动和电磁场干扰。 6.2测量标准 6.2.1放射性点参考源
推荐核素：60Co、137Cs、241Am。 活度范围：（103～104）Bq。 相对扩展不确定度：Uel=5%（k=2）。 放射性点参考源为点状薄膜源，源斑位于源托中心，直径不大于3.0mm，偏离
中心小于1.5mm。放射性点参考源可用于探测器分辨力测试、能量刻度。 6.2.2放射性体参考源
推荐核素：4°K、226Ra、232Th、6°Co、137Cs、241Am。 活度范围：（5×102～1×104）Bq。 相对扩展不确定度：Ul=6%（k=2）。 放射性体参考源形状为圆柱体，外径为75mm，高为70mm（内径为70mm，
内高为57mm）；放射性核素均匀分布在介质中，密封于塑料容器内；体参考源介质及密度宜与测量样品一致或相似。 7 校准项目和校准方法
7.1本底
探测器置于铅屏蔽室内，关闭铅屏蔽室，开启闪烁体探测器谱仪预热1h。设定测量时间30min，测量完毕读取（59～3000）keV能区内全谱计数，按式（1）计算闪烁体探测器谱仪本底。 2 JJF1744—2019
H
Nb= T livc
(1)
式中： N——闪烁体探测器谱仪本底，s-1（cps）； H（59～3000）keV能区内全谱计数，无量纲； Tlive—测量活时间（由仪器给出），S。 对于直接以（比）活度值显示测量结果的闪烁体探测器谱仪，校准时可以从仪器
数据库内调出全谱计数的测量数据并读取。 7.2能量分辨力
将137Cs点参考源置于探测器上方合适的位置，测量时间应使得全能峰峰面积计数不少于10000，记录661.7keV全能峰的半高宽和峰位（以能量或道数表示），闪烁体探测器谱仪能量分辨力按式（2）计算。
_FWHM
X 100%
(2)
Re =
D
式中： RE一闪烁体探测器谱仪能量分辨力，%；
FWHM一一全能峰的半高宽，以能量或道数表示；
D一峰位，以能量或道数表示。 对于直接以（比）活度值显示测量结果的闪烁体探测器谱仪，校准时可以从仪器
数据库内调出能谱测量数据，准确选定137Cs核素661.7keV全能峰并读取半高宽和峰位。 7.3活度响应/示值误差
根据被校闪烁体探测器谱仪主要测量对象选用相应的放射性参考源。将放射性体参考源紧贴闪烁体探测器放置，设置测量时间使得参考源核素的全能峰峰面积计数不少于10000，重复测量3次，按式（3）分别计算闪烁体探测器谱仪对参考源核素的响应。
N;-Nbi 7: = Asi
(3)
式中： n:—闪烁体探测器谱仪对i核素的活度响应，s-1·Bq-1； N,—i核素相应的全能峰计数平均值，s-1； Nbi闪烁体探测器谱仪本底谱中i核素相应的全能峰区域的计数，s-1； Asi—放射性体参考源i核素（比）活度值，Bq或Bq/kg。 当放射性参考源的核素为226Ra和232Th时，分别选择能量为1764.5keV（226Ra
子体214Bi）和2614.5keV（232Th子体208T1）的全能峰，计算闪烁体探测器谱仪对相应核素的响应。
对于直接以（比）活度值显示测量结果的闪烁体探测器谱仪，校准时可以从仪器数据库中调出能谱测量数据，准确选定被测核素的全能峰，读取全能峰峰面积计数，按
3
