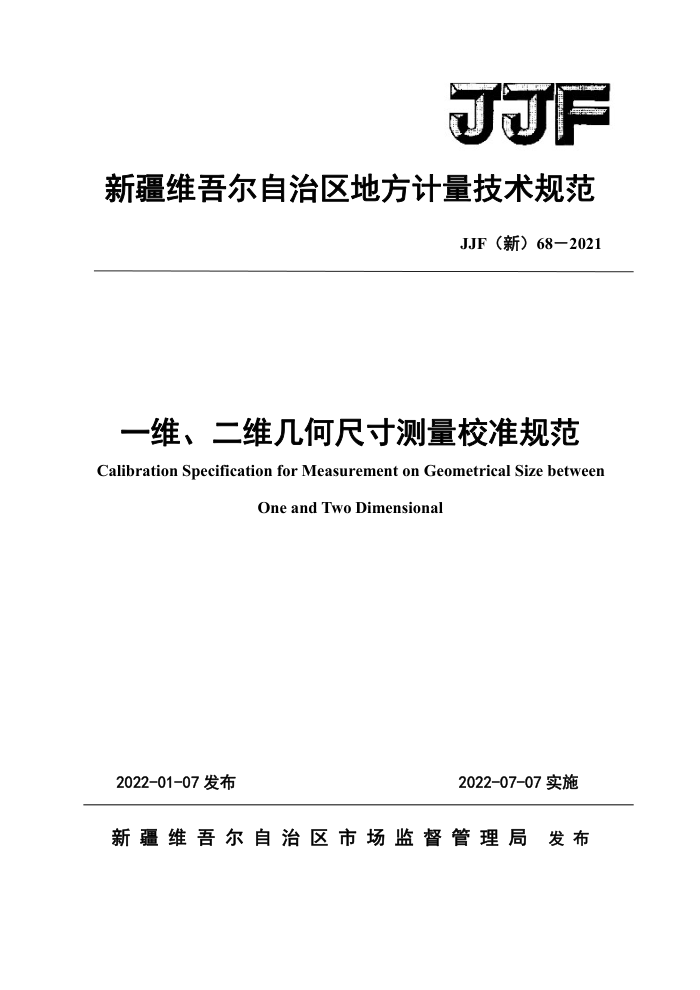

新疆维吾尔自治区地方计量技术规范
JJF（新）68-2021
一维、二维几何尺寸测量校准规范 Calibration Specification for Measurement on Geometrical Size between
One and TwoDimensional
2022-07-07实施
2022-01-07发布
新疆维吾尔自治区市场监督管理局发布 JJF(新)68-2021
一维、二维几何尺寸测量校准规范 JJF(新）68—2021 Calibration Specification for Measurement on Geometrical Size between One and Two Dimensional
归口单位：新疆维吾尔自治区市场监督管理局主要起草单位：新疆维吾尔自治区计量测试研究院/国家市场监管
技术创新中心（中亚能源计量）
本规范委托起草单位负责解释 JJF(新)68-2021
本规范主要起草人：
赵宏亮（新疆维吾尔自治区计量测试研究院）
李婷（新疆维吾尔自治区计量测试研究院）
参加起草人：
郭宏（新疆维吾尔自治区计量测试研究院）刘德祥（新疆维吾尔自治区烟草质量监督检测站）李妮（新疆维吾尔自治区计量测试研究院）王亮（新疆维吾尔自治区计量测试研究院）蔡英麒（新疆维吾尔自治区计量测试研究院） JJF(新)68-2021
目 髪录
引 1 范围
引用文件. 3 概述计量特性..
2
4
4.1 尺寸测量 4.2角度 5校准条件和校准设备控制 5.1环境条件要求详见表1.. 5.2 校准项目和校准用设备 6校准项目和校准方法. 6.1尺寸测量， 6.2角度测量 7校准结果表达
.2
.6
复校时间间隔附录A影像法测量两点距离值不确定度评定附录B 弓高弦长测量圆弧半径的不确定度评定：附录C. 附录D
8
·14 17 JJF(新)68-2021
引言
本规范是依据JJF1071-2010《国家计量校准规范编写规则》、JJF1001一2011《通用计量术语及定义》和JJF1059.1-2012《测量不确定度评定与表示》而编制的 J一维、 二维几何尺寸和角度测量方法的计量技术规范
本规范为首次发布。
II JJF(新)68-2021
一维、二维几何尺寸测量校准规范
1范围
本规范适用于一维、二维尺寸以及角度的测量。
2引用文件
本规程引用下列文件： JJF1059.1-2012测量不确定度评定与表示 JJF1071-2010国家计量校准规范编写规则 JJF1094-2002测量仪器特性评定 GB/T18780.1-2002产品几何量技术规范（GPS）几何要素第1部分：基本术语
和定义
凡是注日期的引用文件，仅注日期的版本适用于本规范；凡是不注日期的引用文
件，其最新版本（包括所有的修改单）适用于本规范。
3概述
一维测量是单一轴向尺寸测量；二维测量是平面坐标尺寸测量，包含平面内任意点与点之间、点与线之间、线与线之间的测量。
一维尺寸测量的方法有很多，可分为直接测量和比较测量，测长机（仪）、光学计、工具显微镜、影像仪器都可进行测量。
二维尺寸测量和角度测量一般是直接测量，主要测量仪器有工具显微镜、影像仪等，间接测量角度的主要测量仪器有正弦规等。
4计量特性
4.1尺寸测量
一维尺寸测量范围<2000mm 二维尺寸测量范围<400mm×500mm；（例如：校棒、测杆、圆周校棒、足迹尺、比例尺、多功能孔距测量器、划格器、
指环棒等) 4.2角度
1 JJF(新)68-2021
角度测量范围：（0～360）（例如：量角器、关节量角器、扇形板、量锥等）
5 校准条件和校准设备控制 5.1环境条件要求详见表1
表1环境条件环境温度（℃）
平衡温度时间（h）
测量方法一维测量二维测量
测量范围（mm） L≤2000 L≤400X500
4 4
(20±2) (20±2)
5.2校准项目和校准用设备
校准项目和校准用设备见表2。
表2校准项目和校准用设备
序号
校准项目
校准用设备及技术要求
工具显微镜：测量范围：100mm×200mm，最大允许误差MPE:±（1+L/100）μm 影像仪：测量范围：400mm×500mm，最大允许误差MPE:±（2+L/200）μm 测长机：测量范围：（0～2000）mm，最大允许误差MPE:±（0.5+L/100）μm （其中L单位为mm）测量范围：（0~360）° 工具显微镜：测角目镜：MPE：土1
尺寸
1
光学分度台：MPE：土10"
角度
2
影像仪：MPE：土1' 正弦规：0级
6校准项目和校准方法
校准前，首先检查被校准件外观及各部分相互作用，采用手动和目力观察。应无
毛刺、锈蚀、断线等影响计量性能的缺陷。
在确定没有影响计量特性的因素后再进行校准。
6.1尺寸测量
一维、二维几何尺寸测量方法众多，测长机、测长仪、光学计、工具显微镜、影像仪测量时应按照仪器相关使用说明书的要求进行操作。测长机、测长仪、光学计的
2
