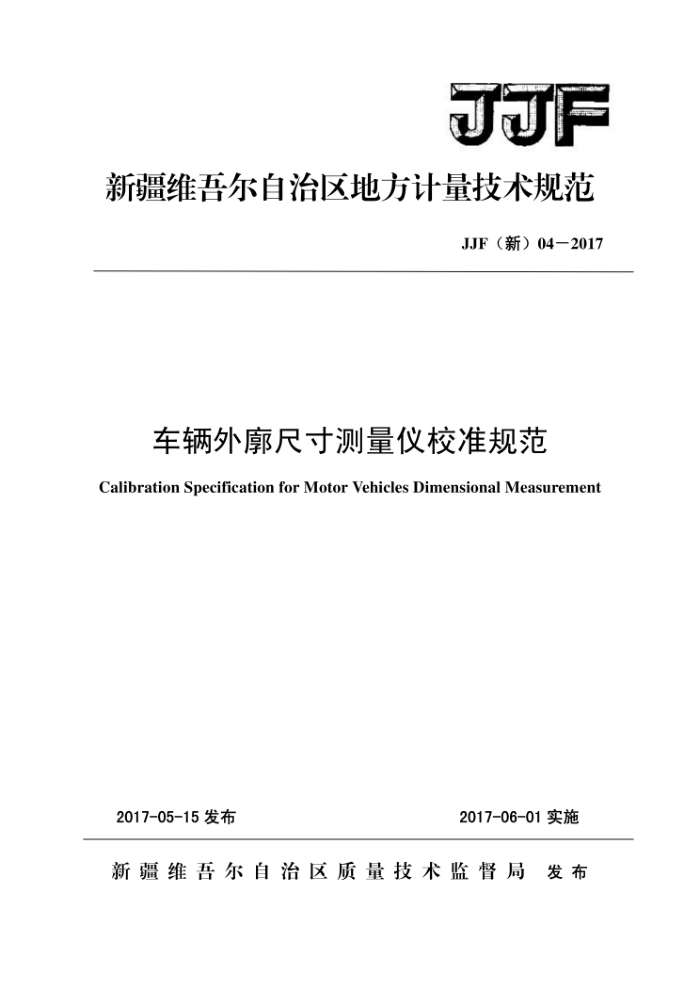

F
新疆维吾尔自治区地方计量技术规范
JJF（新）04一2017
车辆外厚尺寸测量仪校准规范
Calibration Specification for Motor Vehicles Dimensional Measurement
2017-05-15发布
2017-06-01实施
新疆维吾尔自治区质量技术监督局发布 JJF(新)04—2017
车辆外廓尺寸测量仪校准规范 Calibration Specificationfor MotorVehiclesDimensional Measurement
JJF（新）042017
归口单位：新疆维吾尔自治区质量技术监督局起草单位：新疆维吾尔自治区计量测试研究院
本规范委托新疆维吾尔自治区质量技术监督局负责解释 JJF(新)04—2017
本规范主要起草人：
牛国辉杨晓清洪潮王红斌
（新疆维吾尔自治区计量测试研究院）（新疆维吾尔自治区计量测试研究院）（新疆维吾尔自治区计量测试研究院）（新疆维吾尔自治区计量测试研究院）
参加起草人：
陈强赵亚军于辰马淑娜
（新疆维吾尔自治区计量测试研究院）（新疆维吾尔自治区计量测试研究院）（新疆维吾尔自治区计量测试研究院）（新疆维吾尔自治区计量测试研究院） JF(新)04-2017
目录
引言
（I) (1) (1) 00(1) (1) (1) 心(2) (2)
范围· 2 引用文件 3 术语和计量单位 4 概述。 5 计量特性。 6 校准条件。 6.1 环境条件。 6.2 测量标准及其他设备
1
（2） (2) (2) (2) (2) （4）（4） (4) (4) (5) (6) (8)
校准项目和校准方法 7.1 外观及工作正常性检查 7. 2 分辨力 7.3 示值误差与重复性…。 8 校准结果。 8.1 校准记录。 8.2 校准证书.。
7
复校时间间隔附录A车辆外尺寸测量仪校准原始记录格式。 附录B校准证书的内容。 附录C车辆外廓尺寸测量仪示值误差测量不确定度评定示例
9 JF(新)04-2017
引言
JJF1001一2011《通用计量术语及定义》、JJF1071一2010《国家计量校准规范编写规则》和JF1059。1一2012《测量不确定度评定与表示》共同构成本规范制订的基础性系列规范。
本规范在参考了GB1589-2016《汽车、挂车及汽车列车外廓尺寸、拍荷及质量限值》、GB21861-2014《机动车安全技术检验项目和方法》和TT/T1012-2015《汽车外摩尺寸检测仪》等文件的基础上，结合国内各厂生产车辆外廊尺寸测量仪质量控制现状制订。
本规范为首次制定。
II JJF(新)04-2017
车辆外厚尺寸测量仪校准规范
1.范围
本规范适用于车辆外廊尺寸测量仪的校准。 引用文件
2.
本规范引用了下列文件： CB1589-2016汽车、挂车及汽车列车外摩尺寸、轴荷及质量限值 GB21861-2014机动车安全技术检验项目和方法 JT/T1012-2015 汽车外摩尺寸检测仪凡是注明日期的引用文件，仅注日期的版本适用于本规范：凡是不注日期的引用
文件，其最新版本（包括所有的修改单）适用于本规范。 3. 术语和计量单位 3.1车辆外摩尺寸测量仪motorvehiclesdimensionalmeasurement
用于测量车辆外廊几何尺寸的测量系统。 3.2检测通道detectingchannel
用于车辆进行外廊尺寸测量的区域。 4. 概述
车辆外廊尺寸测量仪（以下简称测量仪）是运用红外原理、激光原理或动态图像处理等方法对车辆外摩尺寸（长、宽、高）等参数进行测量的系统
测量仪一般由前端采集系统和后端分析处理系统组成。
5. 计量特性 5.1 分辨力
不大于1mm。
5.2示值误差
不大于土0.8%。
5.3重复性 JJF(新)04-2017
不大于0.8%。
注：以上指标不做合格判定依据，仅供校准及不确定度评定时参考。
6. 校准条件
6.1 环境条件 6.1.1环境温度：（-10～50）℃。 6.1.2相对湿度：≤90%。 6。1。3供电电源：电压（220土22）V，频率（50土1）Hz。 6.1。4周围无影响测量结果的振动、电磁干扰、强光等。 6.2 测量标准器及其它设备
裹1 校准用设备一览表
序号 1 2 3 4 153
校准用设备激光测距仪水平尺水准仪校准支杆标准反光板
测量范围不小于50m (0.0~600)m
技术要求准确度等级：0级分度值：0.5m/m
/ / /
S3级符合试验要求激光测距仪专用
7. 校准项目和校准方法 7.1 外观及工作正常性检查
a)测量仪应有铭牌，标明产品名称、规格、型号、编号、制造厂家、出厂日期。 b）所有垂直安装的杆件与地面的连接应垂直、牢固：电气元件、部件、插接件装
配牢固，布线整齐、合理，焊点光滑、无虚焊，数字式显示仪表应无影响读数的缺陷。 7.2分辨力
目视检查测量仪的显示分辨力。
7.3示值误差与重复性 7.3.1 测量仪按使用要求预热后，进入测量状态。选取易安装专用校准支杆的车辆作为试验用车，将试验用车停放在符合规定的场地。在试验用车的长、宽、高三个方向上分别安装如图1所示的校推支杆。
2
