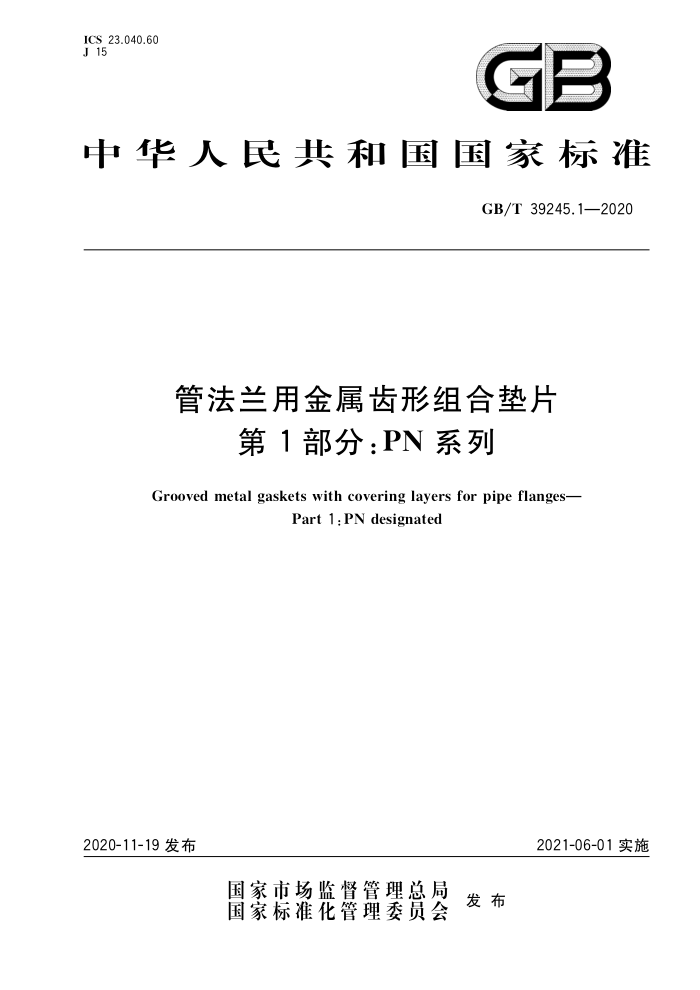

GB/T 39245.1-2020 管法兰用金属齿形组合垫片 第1部分:PN 系列 ICS 23.040.60 J 15
GB
中华人民共和国国家标准
GB/T39245.1—2020
管法兰用金属齿形组合垫片
第 1 部分:PN 系列
Grooved metal gaskets with covering layers for pipe flanges-
Part 1 :PN designated
2020-11-19发布
2021-06-01实施
国家市场监督管理总局
国家标准化管理委员会 发布 GB/T39245.1—2020
前言
GB/T39245《管法兰用金属齿形组合垫片》分为两个部分:
第1部分:PN系列;第2部分:Class系列。
本部分为GB/T39245的第1部分本部分按照GB/T1.1一2009给出的规则起草本部分由中国机械工业联合会提出。 本部分由全国管路附件标准化技术委员会(SAC/TC237)归口。 本部分起草单位:中机生产力促进中心、中国天辰工程有限公司、慈溪市恒立密封材料有限公司、浙
江国泰萧星密封材料股份有限公司、华东理工大学、宁波天生密封件有限公司、浙江易天地信远密封技术有限公司、温州一宇密封材料有限公司、无锡市锡西化机配件有限公司、无锡市舜柯石化通用件有限公司、内蒙古工业大学。
本部分主要起草人:邱宽横、刘建欣、冯峰、徐绍焕、吴益民、章兰珠、袁奕琳、方德银、惠福明、 朱肖平、陆文明、陈红霞,
1 GB/T39245.1—2020
管法兰用金属齿形组合垫片
第1部分:PN系列
1范围
GB/T39245的本部分规定了PN标记的钢制管法兰用带覆盖层金属齿形组合垫片(以下简称金属齿形组合垫片)的型式及代号、尺寸、要求、检验、标记及标志、包装及贮运,
本部分适用于公称压力不大于PN160、公称尺寸不大于DN2000的金属齿形组合垫片。
规范性引用文件
n
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件,仅注日期的版本适用于本文件。凡是不注日期的引用文件,其最新版本(包括所有的修改单)适用于本文件。
GB/T2054镍及镍合金板 GB/T3280不锈钢冷轧钢板和钢带 GB/T12385—2008管法兰用垫片密封性能试验方法 JB/T7758.2柔性石墨板技术条件 JB/T10688 聚四氟乙烯垫片
3型式及代号
3.1型式 3.1.1金属齿形组合垫片分为三种型式:基本型、带整体定位环型、带活动定位环型。三种金属齿形组合垫片的结构见图1~图3。
1
2
-T-1
D, D
说明: D2 金属芯内径: D3 金属芯外径;
金属芯厚度;垫片整体厚度;覆盖层;金属芯。
T 1 2
图1基本型金属齿形组合垫片结构
1 GB/T39245.1—2020
D2 Ds D
说明: D2 金属芯内径; D: 金属芯外径: D. 定位环外径;
整体定位环厚度;金属芯厚度;垫片整体厚度;覆盖层;金属芯(连定位环)。
I 1
T
2
图2带整体定位环型金属齿形组合垫片结构
单位为毫米
D2 Da D4
A 4: 1
SL'T
Ds D,+1. 0 D,+3. 5
说明: D2—金属芯内径; D: 金属芯外径; D: 定位环外径;
活动定位环厚度;金属芯厚度垫片整体厚度:覆盖层;金属芯:活动定位环。
t2
T
2 3
图3 带活动定位环型金属齿形组合垫片结构
3.1.2 金属齿形组合垫片的金属芯结构及相关尺寸见图4。
2 GB/T 39245.1—2020
单位为毫米
3. 2
3.2
图4 金属齿形组合垫片金属芯结构及相关尺寸
3.2 2代号
金属齿形组合垫片的型式代号按表1的规定
表 1 金属齿形组合垫片型式代号
代号 A B c
型式基本型
适用的法兰密封面型式
样槽面、凹凸面平面、突面平面、突面
带整体定位环型带活动定位环型
尺寸
4
4.1 椎槽面和凹凸面法兰用基本型(A型)金属齿形组合垫片尺寸应符合表2的规定 4.2 平面及突面法兰用带整体定位环型(B型)和带活动定位环型(C型)金属齿形组合垫片尺寸应符合表3的规定
表2 槽面和凹凸面法兰用基本型(A型)金属齿形组合垫片尺寸
单位为毫米
垫片内外径尺寸
金属芯 垫片整体厚度 厚 度
公称尺寸 DN
金属芯内径D2
金属芯外径
T
N
D: 34 39 50 57 65 75 87 109 120
样槽面法兰
凹凸面法兰
24 29 36 43 51 61 73 95 106
18 22 28 35 43 49 61 77 90
10 15 20 25 32 40 50 65 80
2.0
3.0
3 GB/T39245.1—2020
表2(续)
单位为毫米
垫片内外径尺寸
金属芯 垫片整体厚度 厚 度
公称尺寸 DN
金属芯内径D2
金属芯外径
K
D: 149 175 203 233 259 286 312 363 421 473 523 575 675 777 882 987 1 091 1 291 1 491 1 691 1 891 2 091
样槽面法兰
凹凸面法兰
129 155 183 213 239 266 292 343 395 447 497 549 649 751 856 961 1 062 1 262 1 462 1 662 1 862 2 062
115 141 169 195 220 234 274 325 368 420 470 520 620 720 820 920 1 020 1 220 1 420 1 620 1 820 2 020
100 125 150 (175)" 200 (225)" 250 300 350 400 450 500 600 700 800 900 1 000 1 200 1 400 1 600 1 800 2 000 带括号尺寸不推荐使用。
3.0
4.0
4.0
5.0
表3 平面及突面法兰用带整体定位环型(B型)和带活动定位环型(C型)
金属齿形组合垫片尺寸
单位为毫米
金属 整体 垫片
活动
金属芯内外径
定位环外径
公称尺寸 内径 DN D2 PN16~ PN63~ PN16 PN25 PN40
芯 定位 定位 整体
Da
外径D:
环 环
PN63 PN100 PN160 th 厚度 厚度 厚度
厚度
Th
PN40 PN160 22 36 36 46 46 46 56 56 56
t1 t2
O 15 26 42 42 51 51 51 61 61 61 4.0 2.0 1.5 5.0 20 31 47 47 61 61 61 72 72 72
4
SAG GB/T39245.1—2020
表3(续)
单位为毫米
金属 定位 活动
整体环 环厚度 厚度 V
金属芯内外径
定位环外径
定位 垫片
公称尺寸 内径
D:
外径D;
整体厚度 Tb
芯厚度 tb
DN D2 PN16~ PN63~ PN16 PN25 PN40 PN63
PN100 PN160
PN40 PN160
12
25 36 52 52 71 71 71 82 82 82 32 46
62
62
82
82
82
88
88
88
40 53 69 69 92 92 92 103 103 103
107 107 107 113 119 119
50 65 81 65 81 100 100 127 127 127 138 144 144 80 95
81
115 115 142 142 142 148 154 154
100 118 138 138 162 168 168 174 180 180 125 142 162 162 192 194 194 210 217 217 150 170 190 190 218 224 224 247 257 257 (175) 195 215 215 247 255 265 276 286 332 200 220 240 248 273 284 290 309 324 324 (225) 250 270 280 302 310 321 336 359 396 250 270 290 300 329 340 352 364 391 388 300 320 340 356 384 400 417 424 458 458 350 375 395 415 444 457 474 486 512 400 426 450 474 495 514 546 543 450 480 506
1.5 5.0
4, 0 2.0
555 564 571 617 624 628 734 731 747 804 833 911 942 1 011 1 042 1 128 1 154 1 342 1 542 1 764 1 964 2168
500 530 560 600 630 664 700 730 770 800 830 876 900 930 982 1 000 1040 1 098 1 200 1 250 1 320 1 400 1 440 1 522 1 600 1 650 1 742 1 800 1850 1 914 2 000 2 050 2 120
带括号尺寸不推荐使用。 经供需双方协商,DN600及以内的垫片金属芯厚度t可选择不小于3.0的其他尺寸。此时垫片整体厚度T= t+1.0,其余尺寸不变,
5 GB/T39245.1—2020
5 要求 5.1 材料 5.1.1金属齿形组合垫片的金属芯和覆盖层常用材料应分别按表4和表5的规定。经供需双方协商,可采用其他材料,但应在订货时注明。 5.1.2覆盖层材料的厚度为0.5mm。 当选用聚四氟乙烯时,不得含有再生料成分;当选用柔性石墨时,氯含量应小于50μg/g。
表4 金属齿形组合垫片金属芯常用材料
牌号 06Cr13 06Cr19Ni10 022Cr19Ni10 06Cr17Nil2Mo2 022Cr17Ni12Mo2 06Cr18Nil1Ti 06Cr18Ni11Nb 06Cr25Ni20 022Cr23Ni5Mo3N
执行标准
代号 410S 304 304L 316 316L 321 347 310 2205 MON IN800 IN825 INC600 HAST C
GB/T 3280
SAG
2
NCu30 NS1101 NS1402 NS3102 NS3304
GB/T 2054
当活动定位环材料为碳钢时,活动定位环可用CS做代号,
表5 金属齿形组合垫片覆盖层常用材料
使用温度范围
材料名称
代号 FG PTFE
执行标准 JB/T 7758.2 JB/T 10688
℃ 200~650 200~200
柔性石墨“ 聚四氟乙烯当用于氧化性介质时,普通柔性石墨最高使用温度为450℃:抗氧化柔性石墨最高使用温度为650℃,材料应满足在670℃保温4h的试验条件下,每小时热失重不大于4%,
5.1.3 活动定位环可选择与金属芯不同的其他金属材料。当采用碳钢时,材料宜符合GB/T3274的规定,并做适当的表面防锈处理。
6
