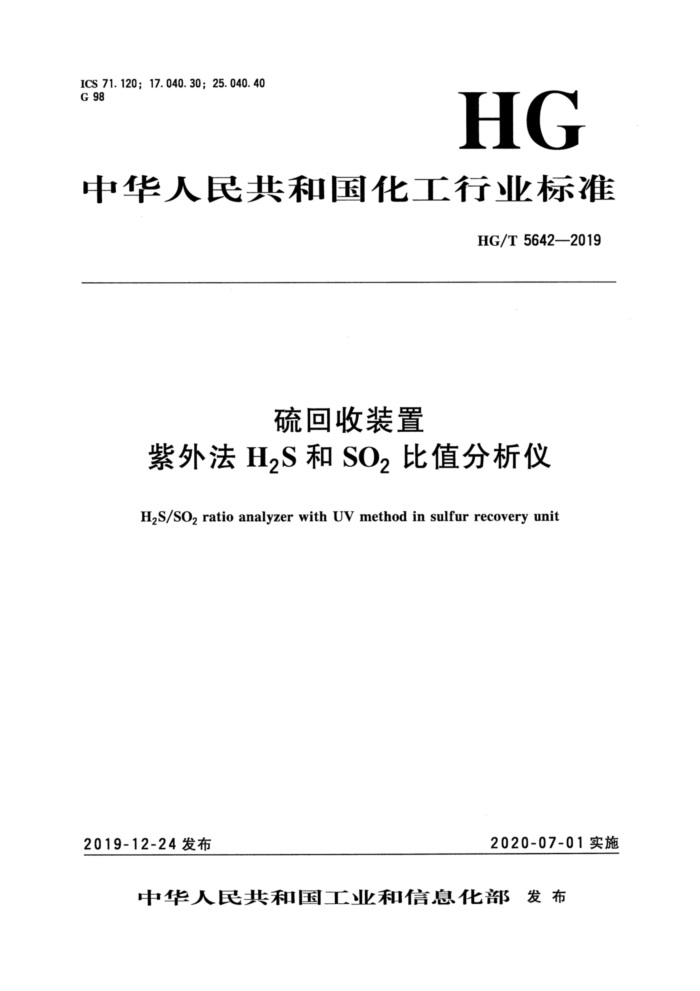

ICS71.120;17.040.30;25.040.40 G 98
HG
中华人民共和国化工行业标准
HG/T5642---2019
硫回收装置
紫外法H,S和SO，比值分析仪
H,S/SOz ratio analyzer with UV method in sulfur recovery unit
2020-07-01实施
2019-12-24发布
中华人民共和国工业和信息化部 发布 HG/T 5642--2019
前
本标准按照GB/T1.12009给出的规起草。 本标准由中国石油和化学工业联合会提出。 本标准由化学工业专用仪器仪表标准化技术委员会归口。 本标准起草单位：聚光科技（杭州）股份有限公司、宁波大通永维机电工程有限公司、天华化工
机械及自动化研究设计院有限公司、中海石油中捷石化有限公司。
本标准主要起草人：冯红年、俞大海、李霞、顾海涛、徐瑞传、毛卫岗、社皓蓄、 杭玉宏、 陈金龙。 HG/T5642—2019
硫回收装置
紫外法H2S和SO2比值分析仪
1范围
本标准规定了硫回收装置中使用的紫外法HzS和SO2比值分析仪（以下简称分析仪）的术语和定义、要求、试验条件、试验方法、检验规则、标志、包装、运输和贮存。
本标准适用于化工行业克劳斯法（Claus）硫回收装置中使用的紫外法H,S和SO2比值分析仪。
2规范性引用文件
2
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T 191 包装储运图示标志 GB 3836.1 爆炸性环境 第1部分：设备 通用要求 GB3836.2 爆炸性环境 第2部分：由隔爆外壳“d”保护的设备 GB 3836.5 爆炸性气体环境用电气设备第5部分：正压外壳型“p” GB 4793.1 测量、控制和实验室用电气设备的安全要求 第1部分：通用要求 GB/T 13384 机电产品包装通用技术条件 GB/T13971—2013 紫外线气体分析器技术条件 GB/T 17626.2 电磁兼容 试验和测量技术静电放电抗扰度试验 GB/T 17626.3 电磁兼容 试验和测量技术 射频电磁场辐射抗扰度试验 GB/T 17626.4 电磁兼容 试验和测量技术 电快速瞬变脉冲群抗扰度试验 GB/T17626.5 电磁兼容 试验和测量技术浪涌（冲击）抗扰度试验 GB/T 17626.11 电磁兼容 试验和测量技术 电压暂降、短时中断和电压变化的抗扰度试验 GB/T18268.1 测量、控制和实验室用的电设备 电磁兼容性要求第1部分：通用要求
3术语和定义
下列术语和定义适用于本文件。
3. 1
紫外法H,S和SOz比值分析仪H,S/SOzratioanalyzerwithUVmethodinsulfurrecoveryunit 采用紫外气体吸收光谱技术，能同时测量气态H2S和SO2的摩尔百分含量，并输出气态H,S和
SO2的摩尔百分含量比值的在线分析仪器。
4要求 4.1工作条件
分析仪在表1规定的工作条件下应能正常工作。
1 HG/T 5642--2019
表1工作条件
廖号
单位 c % kPa
影响量
正常工作条件 -20~50
环境湿度
<90 86~106 避免直接照射可以忽略不计的强度
2 根对湿度
大气压力阳光赣射外界电场、磁扬、电磁扬工作位机械摄动电源电压电源额率
3 4 5 6 7 8 9
无特殊要求可急略不计交流220±22
-
公
50±5
Hs
8.2外观要求
分析仪外观应符合下列要求： a) 保持清洁，不皮有污物积垢； b) 表面应光洁、平整、零件结合处应整齐，无毛刺，刚性连接部件不应松动， c> 铭牌及标志完整、清楚、持久。
4.3输出接口和输出售号
分析仪应具备相应的信号输出接口，信号输出应包括模拟最4mA~20mA和数字量。继电器输
出可自由配置，并能根据使用要求提供通用的適信接口。 4.4性能要求 4.4.1线性误整
分析仪的线性误差应从以下数值中选取：±1%FS，士1.5%FS，土2%FS，±2.5%FS 3%FS。
注：FS表示每只仪表的标定量程，以下网。 4.4.2输出波动
分析仪的输出波动应从以下数值中选取：士1%FS，±1.5%FS，士2%FS，士2.5%FS， ±3%FS. 6.4.3重复性
分析仪的浓度重复性应从以下数值中选取：1%，1.5%，2%，2.5%，3%。 4.4.4零点漂移和量程漂移
分析仪连续运行24h，其零点漂移量和量程漂移量应从以下数值中选取：土1%FS，土1.5% FS，±2%FS，±2.5%FS，±3%FS
2 HG/T5642—2019
4.5环境温度变化的影响
在一20℃～50℃环境温度范遇内，温度变化引起的误差应不超过标称线性误差的2倍。 4.6机械摄动要求
分析仪在进行摄动试验后，分析仪的示值误差应符合4.4.1中的规定，并且不应有机械损坏。 4.7电磁骤容性要求
分析仪的静电放电抗扰度，射额电磁场辐射抗扰度，电快速瞬变脉冲群抗扰度，浪涌（冲击）抗扰度及电压暂降、短时中断和电压变化的抗扰度应符合GB/T18268.1的规定。 4.8防爆要求
分析仪的防爆等级根据标称的适用场合，应符合GB3836.1、GB3836.2、GB3836.5的规定。 4.9 安全要求 4.9.1标志和文件
分析仪的安全标志和文件应符合GB4793.1中的有关规定。 4.9.2 防电击要求 4.9.2.1绝缘电阻
在温度10℃～35℃、相对凝度不大于85%的条件下，绝缴电阻应大于40MO。 4.9.2.2绝缘强度
电源输人端与可触及导电零部件之间施加规定的试验电压1.5kV，历时1min，不应出现击穿或飞狐现象。 4.9.2.3泄漏电流
分析仪的泄漏电流应不大于5mA（峰值）。
5试验条件
5. 1 1分析仪的性能试验（见6.3）应在表2的试验条件下进行，其他试验应在表1的工作条件下进行。
3 HG/T 5642--2019
爽2 试验条件
序号 1 环境溢度
单位 t % kPa
影响盘
试验条件 23±5 45~75 86~106 避免食接服射
相对摄度大气压力阳光额射外界电场、磁场、电磁绣通风机械振动
2 3 4 5 6 7 00 有客性气体 9 电源电压 10 电源额率
可以忽略不计的强度无阻碍，但不得对流
-
可忽略不计按制造商规定交瘾220±22
-
V Hz
50±5
5. 2 零点气体标准物质应为纯度大于或等于99.99%的氮气。 5.3 气体标准物质。
试验时，应优先选用表3所列规定的气体标准物质，爬.5气对应的浓度值为相应气体的量程值，气体标准嗽质的相对扩履不确定度应不大于2%（=3）。
表3气体标准物质
校准序列待测H,S气体相对浓度待测SO，气体相对浓度
No. 1 0% 0%
No. 2 35% 35%
N.3 50% 50%
Nc. 4 70% 70%
No. 5 100% 100%
待测组分实际含量应是气体组分量强乘以待测组分相对被度，校准气的流量和压力应待合产品的规定。
6试验方法 6.1外观检查
分析仪的外观检查用目视和手感等方法进行。 6.2 输出接口和输出信号
用标准电流表通过分析仪的输出接口检测输出信号。 6.3 性能试验
6.3.1 线性误垫
依次将No.1、No.2、No.3、No.4、No.5标准气体通入分析仪测量室，待显示稳定后，记录测试值。重复上述步赚3次，对3次试验中遵入相同含量标准气体时读取的显示值取算术平均值，将这些平均值直线拟合出校准曲线。在有效范圈上、下限间确定规定直线，求出校准曲线和规定直线闻的最 4 HG/T5642—2019
大偏差AAmx
分析仪的线性误差，应按公式（1）计算，其结果应符合4.4.1的规定。
Amx×100 81=
(1)
R
式中： 8L—分析仪的线性误差，以体积百分含量（%）表示；
Amax 校准曲线和规定直线间的最大偏差，以体积百分含量（%）表示；
R 分析仪的量程，以体积百分含量（%）表示。 6.3.2输出波动
将校准气体No.1通入分析仪的测量室，待测量显示稳定后，保持5min，记录在此期间内最大 “峰-峰值”。重复3次，取其平均值A。
分析仪的输出波动。按公式（2）计算，其结果应符合4.4.2的规定。
A
8.=会×100
(2)
式中： 8. 分析仪的输出波动，以体积百分含量（%）表示； A——平均值，以体积百分含量（%）表示； R一一分析仪的量程，以体积百分含量（%）表示。
6.3.3重复性
将校准气体No.5通入分析仪的测量室，待测量显示稳定后，记录测试值A；。重复上述步骤6 次，计算A；的6次平均值A。
分析仪的标准偏差S按公式（3）计算，其结果应符合4.4.3的规定。
A)2 5
(3)
*
式中： S一分析仪测量结果的标准偏差，以体积百分含量（%）表示； A；一各次测量的仪器测量值，以体积百分含量（%）表示； A一一分析仪的6次测量值的平均值，以体积百分含量（%）表示。 以相对标准偏差C，表示分析仪的重复性误差：
S
C. ×100
(4)
A
式中： C 分析仪测量结果的相对标准偏差，以体积百分含量（%）表示； s 分析仪测量结果的标准偏差，以体积百分含量（%）表示； A一一分析仪的6次测量值的算术平均值，以体积百分含量（%）表示。
6.3.4零点漂移和量程漂移
分析仪的漂移试验时间选取24h。将校准气体No.1通入分析仪测量室，稳定后，记录分析仪的输出信号示值，记录试验时间；将校准气体No.4通入分析仪测量室，稳定后，记录分析仪的输出信
5
