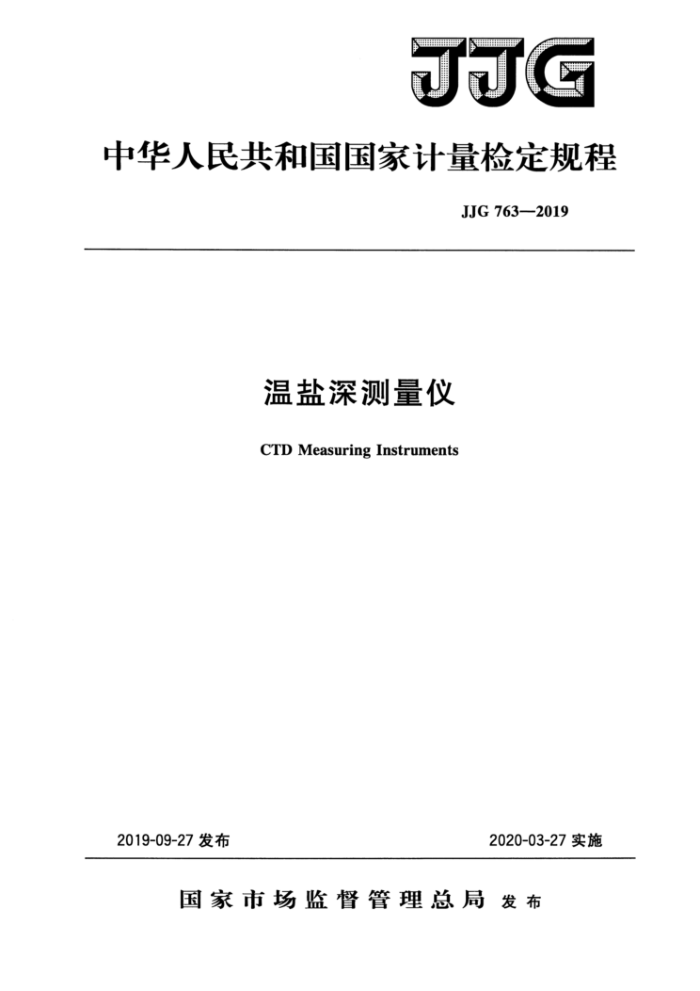

JJG
中华人民共和国国家计量检定规程
JJG763--2019
温盐深测量仪
CTDMeasuring Instruments
2019-09-27发布
2020-03-27实施
国家市场监督管理总局发布 JJG763—2019
温盐深测量仪检定规程
JJG763—2019 代替JJG763—2002
Verification Regulation of CTD Measuring Instruments
归口单位：全国海洋专用计量器具计量技术委员会起草单位：国家海洋标准计量中心
本规程委托全国海洋专用计量器具计量技术委员会负贵解释 JJG763-2019
本规程起草人：
索利利（国家海洋标准计量中心）朱海庆（国家海洋标准计量中心）王君（国家海洋标准计量中心） JJG763—2019
目 录
引言 1范围 2引用文件 3术语和计量单位 3.1术语… 3.2计量单位 4概述.· 5 计量性能要求 6 通用技术要求.
(Ⅱ) (1) (1) (1) (1) (1) (1) (2) (2) (3) (3) (4) (4) (7) (7) (8) (14) (16)
计量器具控制 7.1 检定条件 7. 2 检定项目 7. 3 检定方法 7. 4 检定结果的处理……. 7.5 检定周期附录A检定记录表参考格式附录B 检定证书/检定结果通知书内页信息参考格式附录C 盐度与电导率换算公式
7
I JJG763—2019
引言
与JJG763一2002相比，本规程除编辑性修改外，有关技术部分的变化主要如下：
增加了引用文件（见第2章）；增加了术语和计量单位（见第3章）；修改了仪器原理构造用途及结构示意图（见第4章）；修改了仪器计量性能要求（见第5章）；修改了通用技术要求（见第6章）；修改了压力检定所用的计量标准器要求和检定方法（见第7章）；修改了检定记录格式（见附录A)；修改了检定证书/检定结果通知书内页信息及格式（见附录B)；细化了盐度与电导率换算公式（见附录C）；删除了JJG763一2002的附录B。
-
本规程的历次版本发布情况：
JJG763—2002。
I JJG763—2019
0000
温度传感器
水泵
电导率传感器
D
压力传感器
图1CTD水下单元工作结构示意图
5计量性能要求
5.1示值误差
不同等级CTD的温度示值误差、电导率示值误差和压力示值误差均应不超过表1 中最大允许误差要求。 5.2测量重复性
不同等级CTD的温度重复性、电导率和压力重复性均应不超过表1中测量重复性要求。
表1 1CTD计量性能要求
准确度等级
一级 -2~40 ±0.003 ≤0.001 0~70 ±0.005 ≤0.001 6 ±0.05%FS ≤0.016%FS
二级 -2~40 ±0.02 ≤0.006 0~70 ±0.02 ≤0.006 ±0.1%FS ≤0.03%FS
三级 -2~40 ±0.1 ≤0.03 0~70 ±0.1 ≤0.03 ±0.5%FS ≤0.16%FS
范围最大允许误差测量重复性
温度 ℃
范围最大允许误差测量重复性最大允许误差测量重复性
电导率 mS/cm
压力 MPa
6 通用技术要求
CTD的外壳的表面漆层应均匀牢固，不得有影响正常性能测试的外观损伤。CTD
2 JJG763—2019
应有下列标记：名称和型号、制造厂名、生产日期、出厂编号。CTD的紧固件、接插件不应有松动和损伤。 7 计量器具控制
计量器具控制包括CTD的首次检定、后续检定和使用中检查。 7.1检定条件 7.1.1计量标准器及配套设备 7.1.1.1CTD温度和电导率检定所用的计量标准器及配套设备
不同等级的CTD温度和电导率检定所使用的主要计量器具及配套设备见表2。
表2CTD温度和电导率检定所需主要计量器具及配套设备的技术指标
准确度等级
设备名称标准铂电阻温度计
技术指标工作基准
测温电桥
电阻比：±5×10-7 控温波动性：≤0.001℃ 温场均匀性：≤0.001℃
海水恒温槽
一级CTD
水三相点瓶中国一级标准海水实验室盐度计标准铂电阻温度计
差值<0.4mK
一级 MPE：±0.002
一等
测温电桥
电阻比：±2×10-6 控温波动性：≤0.005℃ 温场均匀性：≤0.005℃
二级CTD
海水恒温槽
中国系列标准海水实验室盐度计标准铂电阻温度计
二级 MPE：±0.002
二等 ±1×10-5
测温电桥海水恒温槽
控温波动性：≤0.02℃ 温场均匀性：≤0.02℃
三级CTD
二级 MPE：±0.005
中国系列标准海水实验室盐度计
注： 1标准铂电阻温度计、中国一级标准海水和中国系列标准海水为检定使用的主要计量器具；
测温电桥、海水恒温槽和实验室盐度计为主要配套设备。
2海水恒温槽为盐度值约为35的天然大洋海水。
3
