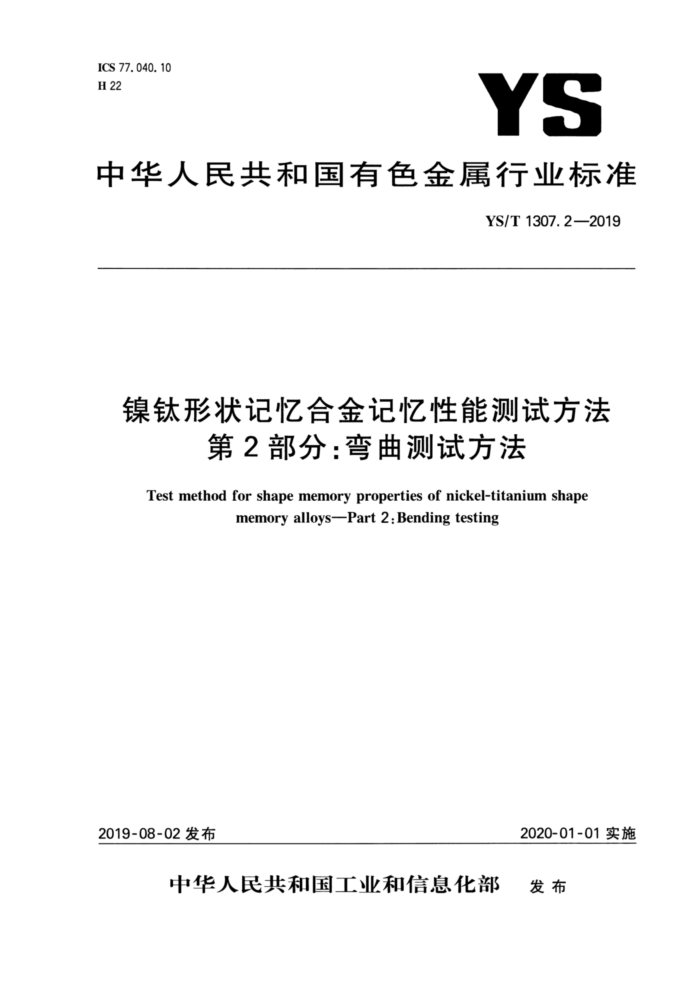

ICS 77.040. 10 HI 22
YS
中华人民共和国有色金属行业标准
YS/T1307.2-2019
镍钛形状记忆合金记忆性能测试方法
第2部分：弯曲测试方法
Test method for shape memory properties of mickel-titamium shape
memory alloys--Part 2: Bending testing
2020-01-01实施
2019-08-02发布
中华人民共和国工业和信息化部 发布 YS/T1307.2-2019
前言
本部分按照GB/T1.12009给出的规则起草。 本部分由全国有色金属标准化技术委员会（SAC/TC243)提出并归口。 本部分起草单位：有研亿金新材料有限公司、有研医疗器械（北京）有限公司、西安思维金属材料有限
公司、国标（北京）检验认证有限公司。
本部分主要起草人：冯昭伟、袁志山、贺昕、庞欣、熊晓东、李璞、薛飘、白智辉、高宝东、李君涛、 王江波、刘晓。 YS/T1307.2--2019
镍钛形状记忆合金记忆性能测试方法
第2部分：弯曲测试方法
1范围
YS/T1307的本部分规定了镍钛形状记忆合金记忆性能弯曲测试方法的术语和定义、符号和说明、 原理、仪器设备、样品、试验步骤、试验数据处理和试验报告。
本部分适用于镍钛形状记忆合金记忆性能的测试。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包据所有的修改单）适用于本文件。
GB/T10623金属材料力学性能试验术语 YS/T1064 镍钛形状记忆合金术语 YY/T0641 热分析法测量NiTi合金相变温度的标准方法
3术语和定义
3
GB/T10623、YS/T1064界定的以及下列术语和定义适用于本文件。
3. 1
预变形量 pre-strain E 试样直径或厚度与试样及芯棒直径或厚度相加之和的比值的百分率
3.2
恢复应变（回复应变） recoverablestrain Ene 试样弯曲180°回弹角度与加热完全恢复位置角度的差值，与弯曲角度180°比值，再与预变形量乘积
的百分率。 3.3
恢复率（回复率） recovery ratio n 试样弯曲回弹角度与加热位置角度差值，与试样曲回弹角的比值的百分率。
3.4
双程恢复应变（双程回复应变/双程记忆应变） twe-wayrecoverablestrain Ew 试样弯曲变形加热后，冷却位置角度与加热位置角度差值，与试样弯曲回弹角度的比值的百分率。
1 YS/T1307.2-2019
4 符号和说明
本部分使用的符号和相应的说明见表1。
表1 符号和说明
符 号
单 位
说 明
试样
试样厚度或直径弯曲回弹角冷却位置角加热位置角
d C 8e 6
mm S
.
P
变形量
预变形量
%
e
记忆恢复性能
% % %
恢复率恢复应变双程恢复应变
n Ere Eow
5 原理
在预变形温度下，将丝材、板材、管材试样绕芯棒弯曲180°，记录试样的回弹位置角，然后将试样加热至（A"十50)℃以上并冷却，测量试样的加热位置角和冷却位置角，计算获得恢复率、恢复应变、双程恢复应变。弯曲法测试记忆恢复性能的示意图如图1所示。
国弹位置
加热位置
冷却位置
变形位置
说明： d一试样的直径或厚度； D--芯棒的直径; 弯曲回弹位置角； 6.--冷却位置角； Dg 一加热位置角。
图1弯曲法测试记忆恢复性能的示意图
2 YS/T1307.2-2019
6仪器设备
6.1 使用夹具和芯棒，手动或在电子试验机等测试设备上进行弯曲，芯棒的材质应选用热膨胀系数低、 硬度高、耐腐蚀的量具钢。 6.2芯棒的直径优先选择5mm、7.5mm、10mm、15mm、20mm、25mm、30mm、40mm固定模具尺寸，芯棒尺寸精度应不低于0.02mm。 6.3角度测量应采用精度不低于0.1°的测量仪器。
7样品
7.1 样品直径或厚度应在0.1mm~15mm之间，板材试样的宽厚比应在2：1~5：1之闻。 7.2样品为直线型试样，100mm长样品直线度偏差小于0.1mm。 7.3样品长度应不小于芯棒直径的3倍，并可保证弯曲180°后样品两端距芯棒直径贴合处长度不小于 40mm,
8试验步骤
8.1采用YY/T0641检测预变形样品的相变激度MA，试样的预变形温度应低于(M一10)℃，试验温度由相关方协商确定，设定温度充许傷差为土2℃。当M，温度高于35C时，推荐预变形测试温度设定为室温18℃~25℃。调整温控箱温度至测试温度。 8.2选择尺寸合适的弯曲芯棒，使预变形量接近2%、4%、6%、8%、10%、12%，14%、16%、18%、20% 的变形量。预变形量e按公式(1)计算，精确到小数点后两位。
X100%
**(1 )
Id-+D
式中： d-—弯曲试样的直径或厚度，单位为毫米（mm）； D-芯棒直径，单位为毫米mm）。
8.3将试样和芯棒放人温控籍箱，到温后试样保温5min以上。 8.4试样弯曲180°至合适应变，保持10s以上。弯曲变形速率不大于10%/min。 8.5 卸载并移除芯棒，记录试样弯曲180°后的回弹位置角6a值。 8.6将试样一侧保持夹持状态，使用温控箱或热风枪加热试样到（A十50）℃以上，温度允许偏差士10℃，保证试样完全恢复，记录加热位置角6值和加热温度。 8.7冷却试样至变形温度，记录试样加热后冷却位置角9。值。
9 试验数据处理
9.1恢复应变
弯曲试样的恢复应变按公式（2）计算。
(180)××100%
( 2 )
e 180
式中：一加热位置角，单位为度（）； E预变形量，%
es YS/T1307.2-2019
9.2 恢复率
弯曲试样的恢复率n按公式(3)计算
X100%
.*(3)
式中： Oa 弯曲回弹位置角，单位为度（）； 6—--加热位置角，单位为度（）。
9.3双程恢复应变
弯曲试样的双程恢复应变w按公式（4)计算
(@二%)Xs×100%
·(4)
Ew=
0
式中： -冷却位置角，单位为度（）； 6加热位置角，单位为度（） a 弯曲回弹位置角，单位为度（"）； E" 预变形量，%。
10 试验报告
试验报告应至少包括以下内容：一本部分编号；
试样标识、试样类型、试样尺寸及试验日期；试样预变形量、预变形温度、恢复温度试验结果，包括恢复应变和/或恢复率和/或双程恢复应变；一所有未被本标准规定的操作，包括试验中的异常现象；与测试过程或测试结果相关的注解。
4
