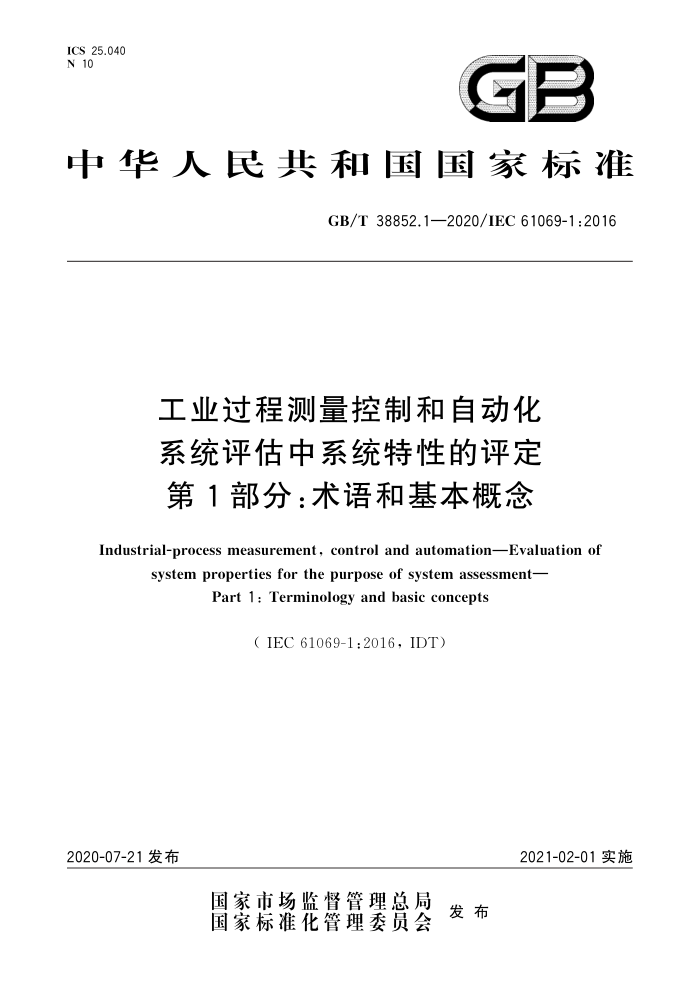

ICS 25.040 N 10
GB
中华人民共和国国家标准
GB/T38852.1—2020/IEC61069-1:2016
工业过程测量控制和自动化系统评估中系统特性的评定第1部分：术语和基本概念
Industrial-process measurement, control and automationEvaluation of
systemproperties forthe purpose of system assessment-
Part 1: Terminology and basic concepts
(IEC61069-1:2016，IDT)
2021-02-01实施
2020-07-21发布
国家市场监督管理总局 发布国家标准化管理委员会 GB/T38852.1—2020/IEC61069-1:2016
目 次
前言引言
m 1
范围规范性引用文件 3术语和定义、缩略语 3.1术语和定义 3.2 缩略语 3.3 BCS概念相关的术语扩展 4评估的基础 5 评估的考虑· 5.1 基础控制系统(BCS)
1
2
....
10
10
5.1.1 概述 ... 5.1.2 过程/机器接口功能 5.1.3 数据处理功能 5.1.4 通信功能 5.1.5 人机接口功能 5.1.6 外部系统接口功能 5.2 系统特性 5.2.1 概述 5.2.2 功能性 5.2.3 性能 5.2.4 可信性 5.2.5 可操作性 5.2.6 安全性 5.2.7 其他 5.3影响因素附录A（资料性附录）影响因素举例（信息来自IECTS626031）参考文献
T
.
11
-
12 12 12 12 12 14 28
.
.. GB/T38852.1—2020/IEC61069-1:2016
前言
GB/T38852《工业过程测量控制和自动化 系统评估中系统特性的评定》计划分为8个部分：一第1部分：术语和基本概念；
第2部分：评估方法学； —一第3部分：系统功能性评估；一第4部分：系统性能评估：一第5部分：系统可信性评估：一第6部分：系统可操作性评估： —一第7部分：系统安全性评估；
第8部分：其他系统特性评估。 本部分为GB/T38852的第1部分。 本部分按照GB/T1.1一2009给出的规则起草。 本部分使用翻译法等同采用IEC610691：2016《工业过程测量控制和自动化 系统评估中系统特
性的评定第1部分：术语和基本概念》。
与本部分中规范性引用的国际文件有一致性对应关系的我国文件如下：
GB/T17626.2—2018 电磁兼容试验和测量技术静电放电抗扰度试验（IEC61000-42： 2008,IDT); GB 17799.4—2012 电磁兼容 通用标准 工业环境中的发射（IEC61000-6-4：2011，IDT）。
本部分由中国机械工业联合会提出。 本部分由全国工业过程测量控制和自动化标准化技术委员会（SAC/TC124）归口。 本部分起草单位：机械工业仪器仪表综合技术经济研究所、上海工业自动化仪表研究院有限公司、
电力规划设计总院、上海市计量测试技术研究院、重庆邮电大学、青岛蓝鲸科技有限公司、江苏省电子信息产品质量监督检验研究院、上海自动化仪表有限公司、福建上润精密仪器有限公司、北京康吉森技术有限公司、横河电机（中国)有限公司、菲尼克斯电气（南京)研发工程中心有限公司。
本部分主要起草人：汪烁、柳晓菁、李明华、张晋宾、张毅、李勇、高保卫、刘璐、朱雯娟、张庆军、戈剑、 周有铮、关琪、龚松建。
II GB/T38852.1—2020/IEC61069-1:2016
引言
系统评估是指基于证据对系统适合于一项特定使命或一类使命的判定为获得全部证据，宜对与特定使命或一类使命相关的所有系统特性进行完整评定（例如在所有影响
因素下）。
由于对所有系统特性进行完整评定难以实现，系统评估所基于的原理是：
-对每个相关系统特性的重要性的辨别；相关系统特性评定的计划，该计划应对多种系统特性的评定体现良好的成本效益。
在实施系统评估时，关键是在实际的成本和时间约束条件下获得对系统适用性的可信度的最大
提升。
评估只能在已声明（或给定）使命或者假定了任何使命时开展。在不存在使命时，不进行评估。但
是，可以对系统进行检查为将来开展的评估工作收集和组织数据。在这些情况下，由于评定是评估的组成部分，本部分可作为评定计划的指导并提供执行评定的方法。
在准备评估时，会发现系统的定义过于狭窄。例如，具有两个或多个版本的共享资源的控制系统的
设施（例如网络)宜考虑版本的共存性和互操作性。在这种情况下，被评估的系统不宜仅局限于“新” BCS，而是宜包含这两个版本。也就是说，宜改变系统的边界来包含所有系统以解决这些问题。
本部分的结构以及与GB/T38852预计的其他部分的关系见图1。
工业过程测量控制和自动化系统评估中的系统特性的评定
第1部分：术语和基本概念 ·术语：
·基本概念：
目标；系统措述；系统特性：影响因素
一般术语：特殊部分的术语
1 概述、方法和阶段；
第2部分：评估方法学 ·评估程序的通用要求
每阶段的要求；评定技术的通用描述
第3~8部分：每个系统特性的评定 ·针对每一特性的评定基础：
特性和影响因素 ·每一特性的评估方法 ·每一特性的评定技术
图1GB/T38852的总体设计
-些评估项的例子参见附录A。
IV GB/T38852.1—2020/IEC61069-1:2016
工业过程测量控制和自动化系统评估中系统特性的评定第1部分：术语和基本概念
1范围
GB/T38852的本部分界定了术语，概述了基本过程控制系统（BPCS）和基本离散控制系统 (BDCS)评估的基本概念。这两种通用系统类型覆盖了离散、批处理和连续的应用。在本部分中，BPCS 和BDCS被统称为基本控制系统（BCS）。
本部分对安全的处理仅限于BCS本身可能出现的危险。 不考虑可能由被评估BCS控制的过程或装置引人的危险。 预期BCS风险降低小于10（即按照GB/T20438.4一2017达到SIL<1）的情况，其评估符合本
部分。
具有安全完整性等级（SIL)或者执行任何安全仪表功能（SIF)的BCS不在本部分的范围内，其中 SIL由GB/T20438.42017定义，SIF由GB/T21109.1—2007定义，
本部分可供系统的用户和制造商，以及负责开展评估的独立机构使用。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文
件。凡是不注日期的引用文件，其最新版本（包括所有的修改单)适用于本文件。
GB/T20438.4一2017电气/电子/可编程电子安全相关系统的功能安全第4部分：定义和缩略语（IEC61508-4:2010,IDT）
GB/T21109.1一2007过程工业领域安全仪表系统的功能安全第1部分：框架、定义、系统、硬
件和软件要求（IEC61511：2003，IDT）
IEC61000-42电磁兼容第4-2部分：试验和测量技术静电放电抗扰度试验[Electromagnetic compatibility(EMC)—Part 42:Testing and measurement techniques—Electrostatic discharge immu nity test]
IEC61000-6-4：2006电磁兼容第6-4部分：通用标准工业环境中的发射标准[Electromagnetic compatibility (EMC)—Part 64: Generic standards—Emission standard for industrial environments)
IEC61000-6-4:2006/AMD1:2010
3术语和定义、缩略语
3.1术语和定义
下列术语和定义适用于本文件。 3.1.1
准确度 accuracy 测量/输出结果与被测/计算的量的（约定)真值之间的一致程度。
1 GB/T38852.12020/IEC61069-1:2016
3.1.2
（系统）评估 assessment(ofasystem) 基于证据判定系统对一项特定使命或一类使命的适用性的过程。 注：改写ISO15513：2000，定义3.3。
3.1.3
评估活动 assessment activity 评定一个或多个评估项的一组行为
3.1.4
评估机构 assessment authority 具有评估的法律效力和权利的主体。 注：改写ISO/IECGuide2:2004，定义4.5。
3.1.5
评估项 assessmentitem 组被评估的系统特性和所考虑的评估的影响因素。
3.1.6
评估程序 assessmentprogram 协调一组评估活动（不必要互相依赖）的文档化程序，该程序将持续一段时间并设计用于实施评估
活动。 3.1.7
评估协议 assessmentprotocol 描述评估的一组正式规则。
3.1.8
评估规范 assessment specification 规定评估范围、要求和约束条件的文件。
3.1.9
可用性 availability 在要求的外部资源得到保证的前提下，在给定时刻或给定时间内，处于执行所要求功能的状态的
能力。
注：改写GB/T2900.99—2016，定义192-0123。 3.1.10
基本负荷 baseload 系统执行系统诊断和类似功能，但没有执行SRD规定任务时的负荷。
3.1.11
基本控制系统 basiccontrol system 基本离散控制系统（BDCS)和/或基本过程控制系统（BPCS）。
3.1.12
基本离散控制系统 basic discrete control system;BDCS 实现使命和任务的系统，该系统响应机器及其相关装置、其他可编程系统和/或操作者的输人信号，
并产生使机器及其相关装置以期望方式运行的输出信号，但不执行任何声明SIL≥1的功能安全功能。
注：改写GB/T21109.1—2007，定义3.2.3。 3.1.13
基本过程控制系统 basic process control system;BPCS 响应过程及其相关装置、其他可编程系统和/或操作者的输入信号，并产生使过程及其相关装置以
2
