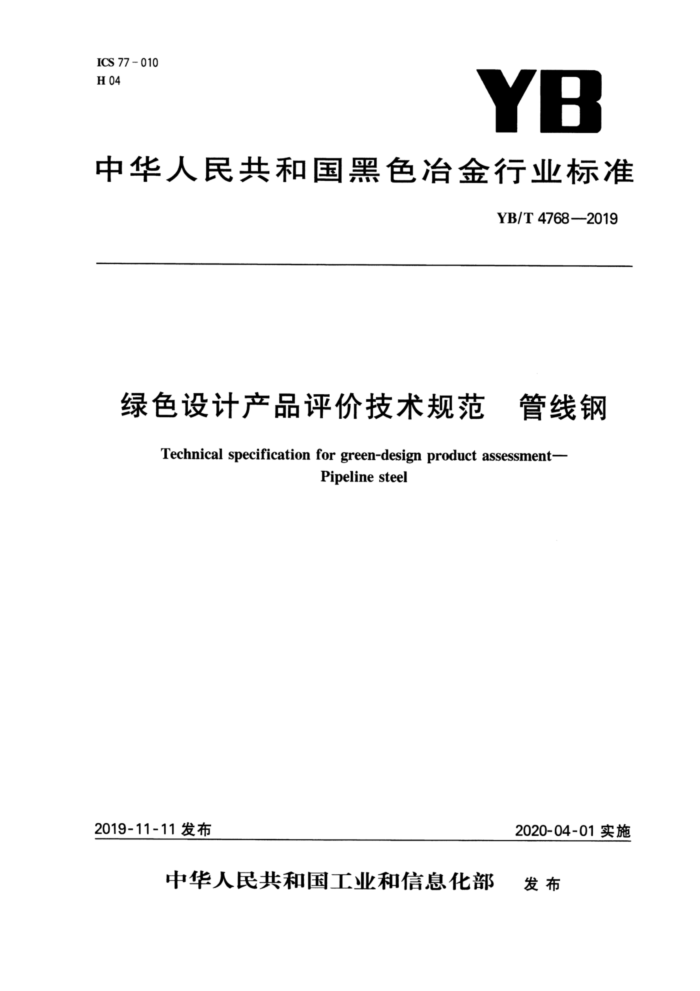

ICS 77 010 H 04
YB
中华人民共和国黑色冶金行业标准
YB/T 4768—2019
绿色设计产品评价技术规范 管线钢
Technical specification for green-design product assessment-
Pipeline steel
2020-04-01实施
2019-11-11 发布
中华人民共和国工业和信息化部 发布 YB/T4768—2019
前言
本标准按照GB/T1.12009给出的规则起草。 本标准由中国钢铁工业协会提出。 本标准由全国钢标准化技术委员会（SAC/TC183)归口。 本标准起草单位：首钢集团有限公司、冶金工业信息标准研究院、江苏沙钢集团有限公司、宝山钢铁
股份有限公司。
本标准主要起草人：沈钦义、王姜维、杨小龙、仇金辉、李少坡、牛涛、师莉、刘颖昊、李晓波、侯捷张维旭、刘涛、赵晶晶。 YB/T4768—2019
绿色设计产品评价技术规范管线钢
1范围
本标准规定了管线钢绿色设计产品的术语和定义、评价原则和方法、评价要求、生命周期评价报告编制方法。
本标准适用于采用高炉炼铁、转炉炼钢、宽厚板可逆式轧机或热连轧机组生产的石油、天然气及其他类似流体输送管用管线钢的绿色设计产品评价。 2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T228.1金属材料拉伸试验第1部分：室温试验方法 GB/T8363钢材落锤撕裂试验方法 GB17167用能单位能源计量器具配备和管理通则 GB/T18916.2取水定额第2部分：钢铁联合企业 GB/T19001 质量管理体系要求 GB/T21143 金属材料准静态断裂韧度的统一试验方法 GB21256 粗钢单位产品能源消耗限额 GB21342 焦炭单位产品能源消耗限额 GB/T24001 环境管理体系要求及使用指南 GB/T24040 环境管理生命周期评价原则与框架 GB/T 24044 环境管理生命周期评价要求与指南 GB/T28001 职业健康安全管理体系要求 GB/T30052 钢铁产品制造生命周期评价技术规范（产品种类规则） GB/T32161 生态设计产品评价通则 NACETM0284 管道和压力容器抗氢致开裂钢性能评价的试验方法
3术语和定义
GB/T30052、GB/T32161界定的及下列术语和定义适用于本文件。
3. 1
管线钢pipelinesteel 用于制造石油、天然气及其他类似流体输送管道的热轧宽厚钢板和热轧宽钢带。
4评价原则和方法 4.1评价原则 4.1.1指标评价与生命周期评价相结合的原则
依据生命周期评价方法，考虑管线钢产品的制造生命周期，深入分析各阶段的资源消耗、生态环境人体健康影响因素，选取不同阶段的、可评价的指标构成评价指标体系。在满足评价指标要求的基础上，采用生命周期评价方法，进行生命周期影响评价，编制生命周期评价报告并作为评价绿色设计产品的必
1 YB/T 4768—2019
要条件。 4.1.2环境影响种类最优选取原则
为降低生命周期生命评价的难度，宜选取具有影响大、社会关注度高、国家法律或政策明确要求的环境影响种类，通常可在气候变化、臭氧层破坏、水体生态毒性、人体毒性-癌症影响、人体毒性-非癌症影响、可吸入颗粒物、电离辐射-人体健康影响、光化学臭氧生成潜势、酸化、富营养化-陆地、富营养化-水体、水资源消耗、矿物和化石能源消耗、土地利用变化等种类中选取，选取的数量不宜过多。 4.2评价方法
本标准采用指标评价和生命周期评价相结合的方法。管线钢产品应同时满足以下两个条件，可判定为绿色设计产品：
a）满足基本要求（见5.1)和评价指标要求（见5.2)； b）提供产品制造生命周期评价报告（见6.3）。
5评价要求
5.1基本要求 5.1.1生产企业应按照GB/T19001、GB/T28001和GB/T24001分别建立、实施、保持并持续改进质量管理、职业健康安全管理和环境管理等体系。 5.1.2生产企业应采用国家鼓励的先进技术和工艺，不应使用国家或有关部门发布的淘汰或禁止的技术、工艺、装备及相关物质。 5.1.3生产企业固体废物应有专门的贮存场所，避免扬散、流失和渗漏；生产过程应配备粉尘回收装置；减少固体废物的产生量，充分合理利用和无害化处置固体废弃物；生产企业应符合国家和地方有关环境法律、法规，污染物排放达到国家和地方排放总量控制和排污许可管理要求。 5.1.4生产企业应按照GB17167配备能源计量器具，并根据环保法律法规和标准要求配备污染物监测和在线监控设备。 5.1.5生产企业应符合安全生产规范，生产企业三年内（投产不足三年的，自投产之日起)无重大环境污染事件。 5.1.6参与绿色设计产品评价的产品，其基本性能应符合管线钢相应产品标准的规定，并满足设计和使用的要求。基本性能包括但不仅限于物理性能、力学性能、长期性能和耐久性能等。 5.1.7参与绿色设计产品评价的产品，应进行产品制造生命周期评价，并提出持续改进方案。 5.2评价指标及要求
管线钢绿色设计产品的评价指标要求见表1。当参与评价的管线钢产品满足表2所列产品性能项目之一时，表1中轧钢工序能耗可提高10%。
表1评价指标要求
单位 kgce/t kgce/t kgce/t kgce/t kgce/t
判定依据
基准值 ≤122 按照GB21342要求，并提供基础数据 ≤55
一级指标
二级指标
焦化工序烧结工序球团工序高炉工序转炉工序轧钢 钢板 kgce/t ≤75 按照附录A要求，并提供基础数据工序 钢带 kgce/t
按照GB21256要求，并提供基础数据
《36 按照GB21256要求，并提供基础数据 ≤435
能源属性 吨钢能耗
按照GB21256要求，并提供基础数据
≤-10 按照GB21256要求，并提供基础数据
按照附录A要求，并提供基础数据
≤50
2 YB/T47682019
表1 评价指标要求（续）
一级指标
单位 m/t
二 级指标吨钢取水量
蓄准值 ≤3.0
判定依据
按照GB/T18916.2要求，并提供基础数据
资源属性
>98 按照GB/T18916.2要求，并提供基础
% % %
生产水盈复利用率
数据
>98 实测数据，并提供基础数据 >98 实测数据，并提供基础数据
废钢及氧化铁国收率废油回收牵
环境属性
产品屏性 CEm或CEw波动范围
%(质量百分数) 0.04 质保书证明
回收包括交由有资质的第三方机构回收，
囊2 特殊管线钢产品性能指标单位 基准值
产品性能指标
判定依据
MPa ≥>485 按照GB/T228.1要求，并提供质保书或试验报告
规定总延伸强度
裂纹长度率CLR %
15
<5 告 按照NACETM0284要求，并提供质保书或试验报 % ≥8.0 按照GB/T228.1要求，并提供质保书或试验报告 ron 0.20 按照GB/T21143要求，并提供质保书或试验报告
HIC试验
% %
裂纹厚度率CTR 裂纹敏感率CSR
均匀变形伸长率UEL" 涵强比裂纹尖端位移（≤10℃) 落播斯裂试验DWTT(≤-15C）
0.80 按照GB/T228.1要求，并提供质保书或试验报告
%
>85 按照GB/T8363要求，并提供质保书或试验报售
5.3数据处理和计算方法
本标准所设各项指标均采用钢铁行业和环境保护部门最常用的指标，易于理解和执行。本标准的各项指标的采集和监测按国家标准检测方法执行。
工序能耗按照GB21256标准和附录A的方法测定，焦化工序按照GB/T21342要求测定并计算。 6生命周期评价报告编制要求 6.1方法
依据GB/T24040、GB/T24044、GB/T32161给出的生命周期评价方法学框架、总体要求及附录编制产品的生命周期评价报告，产品制造生命周期评价流程见GB/T30052的规定。 6.2评价对象及工具
报告中应详细描述评估的对象、功能单位和产品主要功能，提供产品的原材料组成及主要技术参数表，绘制并说明产品的系统边界，披露所使用的基于生命周期数据库的工具。
本标准以“1t产品”为功能单位来表示。 6.3报告内睿的要求 6.3.1基本信息
报告应提供报告信息、申请者信息、评估对象信息、采用的标准信息等基本信息，其中报告信息包括报告编号、编制人员、审核人员、发布日期等，申请者信息包括公司全称、组织机构代码、地址、联系人、联系方式等。
在报告中应提供产品的主要技术参数和功能，包括：物理形态、生产厂家、使用范围等。产品重量、包
3 YB/T4768-2019
装的大小和材质也应在生命周期评价报告中阐明。 6.3.2报告基本内容要求 6.3.2.1生命周期清单分析
报告中应提供考虑的生命周期阶段，说明每个阶段所考虑的清单因子及收集到的现场数据或背景数据，涉及到数据分配的情况应说明分配方法和结果。 6.3.2.2生命周期影响评价
报告中应提供产品生命周期各阶段的不同影响类型的计算值，并对不同影响类型在各生命周期阶段的分布情况进行比较分析， 6.3.2.3绿色设计改进方案
在分析指标的符合性评价结果以及生命周期评价结果的基础上，提出产品绿色设计改进的具体方
案。 6.3.2.4 评价报告主要结论
应说明该产品对评价指标的符合性结论、生命周期评价结果、提出的改进方案。 6.3.2.5附件
报告中应在附件中提供：产品生产材料清单，产品工艺表（产品生产工艺过程示意图等）：各单元过程的数据收集表（现场数据收集表格示例参见附录B）；其他。
4 YB/T 4768—2019
附录A (规范性附录）
评价指标的检测方法
A.1轧钢工序单位能耗按式(A.1)计算：
Enc=anh
....( A. 1 )
PzG
式中： EzG——轧钢工序单位产品能耗，单位为千克标准煤每吨(kgce/t)； ex——轧钢工序消耗的各种能源折算标准煤量总和，单位为千克标准煤(kgce)； e∞——轧钢工序回收的能源量折算标准煤量，单位为千克标准煤(kgce)； PzG——轧钢工序合格产品产量，单位为吨(t)。
5 YB/T4768-2019
附录B （资料性附录）
现场数据收集表格示例
表B.1现场数据收集表格示例
制表人：
收集时间：单元过程描述及标号：时段：
年
起始月：
终止月：
能量输人
数量
单位
数据来源
取样程序
能量类型
.
物料输人
单位
取样程序
物料类囊
数康
来源与运输距离
水资源输人
水资源类盘
敢样程序
单位
数量
来源
材料输出（包括产品）
单位
数量
自的地
取样程序
材料种类
副产品输出
单位
数量
去向或用途
取样程序
排放种类
6
