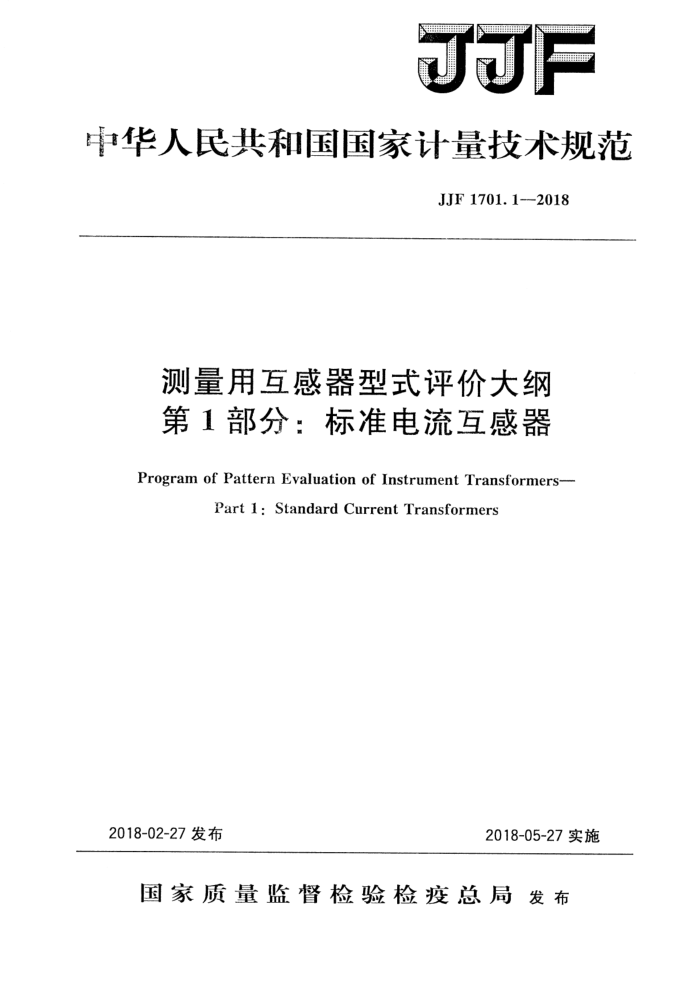

JJF
中华人民共和国国家计量技术规范
JJF1701.1--2018
测量用互感器型式评价大纲第1部分：标准电流互感器
Program of Pattern Evaluation of Instrument Transformers-
Part 1 : Standard Current Transformers
2018-02-27发布
2018-05-27实施
国家质量监督检验检疫总局发布 JJF1701.1—2018
测量用互感器型式评价大纲第1部分：标准电流互感器 Program of Pattern Evaluation of Instrument Transformers---Part 1:Standard Current
JJF 1701.1—2018
Transformers
归口单位：全国电磁计量技术委员会高压计量分技术委员会主要起草单位：国家高电压计量站
国家电网公司国网上海市电力公司
参加起草单位：中国电力科学研究院
国网安徽省电力公司电力科学研究院国网湖北省电力公司计量中心国网湖南省电力公司电力科学研究院
本大纲委托全国电磁计量技术委员会高压计量分技术委员会负责解释 JJF1701.1—2018
本大纲主要起草人：
王欢 (国家高电压计量站) 彭楚宁 (国家电网公司）唐跃中 (国网上海市电力公司)
参加起草人：
黄华 (中国电力科学研究院) 周利华（国网安徽省电力公司电力科学研究院）李俊（国网湖北省电力公司计量中心）周卫华 华（国网湖南省电力公司电力科学研究院） JJF1701.1—2018
目
录
引言 1范围 2 引用文件术语及定义
(IⅢ) (1) (1) (1) (1) (2) (2) (2) (2) (2) (2) (3) (3) (3) (3) (3) (3) (3) (3) (4) (4) (4) (5) (5) (5) (5) (5) (6) (6) (7) (7) (10) (10) (10) (11) 1
3
4 概述· 5法制管理要求 5.1计量单位 5.2外部结构 5.3标志和标识· 6计量要求.. 6.1准确度级别…. 6.2 测量区间· 6.3 绕组极性 6.4 基本误差 6.5 极限工作温度下的误差 6.6 稳定性· 7通用技术要求 7.1工作条件… 7. 2 外观. 7.3 绝缘强度· 7.4运输振动. 8 型式评价项目一览表：
.
提供样机的数量及样机的使用方式….
9 9.1 提供样机的数量 9.2 样机的使用方式·
10 试验项目的试验条件和方法以及数据处理和合格判据 10.1 项目的试验条件 10.2 外观 10.3 绝缘强度 10.4 绕组极性 10.5 基本误差 10. 6 极限工作温度下的误差 10.7 运输振动 10.8 稳定性 11 试验项目所用计量器具和设备表 JJF 1701.1—2018
(12) (17) (22)
附录A型式评价记录格式附录B型式评价报告格式附录C 型式评价保存样机的《说明》格式
I JJF1701.1—2018
引言
本型式评价大纲的编写依据是JJF1016一2014《计量器具型式评价大纲编写导则》。 本大纲为首次发布。
Ⅲ JJF1701.1--2018
测量用互感器型式评价大纲第1部分：标准电流互感器
1范围
本大纲适用于额定频率50Hz或60Hz、工作电压在500V及以下、准确度级别为 0.001级～0.1级的标准电流互感器型式评价试验。 2引用文件
本大纲引用了下列文件： JG313测量用电流互感器 GB/T4857.3包装运输包装件基本试验第3部分：静载荷堆码试验方法 GB/T4857.10包装运输包装件基本试验第10部分：正弦变频振动试验方法 SJ3213一般电子产品运输包装基本试验方法汽车运输试验注：凡是注日期的引用文件，仅注日期的版本适用于本规范；凡是不注日期的引用文件，其最
新版本（包括所有的修改单）适用于本规范。
3术语及定义
本大纲引用文件中采用的术语和定义及以下术语和定义适用于本大纲。 3.1双级电流互感器two-stagecurrenttransformer
线圈内包含双铁芯的由两级电流互感器组成的精密电流互感器。 3.2双级负荷能力two-stageloadcapacity
双级电流互感器二次补偿绕组承受最大的负荷能力。 4概述
电流互感器是按额定电流比例转化电流以便于测量的电器仪器，它由铁芯和绕在铁芯上的绕组构成，图1（a）是单级电流互感器原理线路，图1（b）是双级电流互感器原理线路，电流互感器绕组之间及绕组与铁芯之间通过绝缘隔离。
V1
八
1
A A
V
Na
NB
（a）单级电流互感器
（b）双级电流互感器
图1标准电流互感器原理线路图
T--单级电流互感器铁芯；T,、T2一双级电流互感器的第级铁芯和第二级铁芯；N一-次绕组；
N2-二次绕组；Ns—第二级的二次绕组
