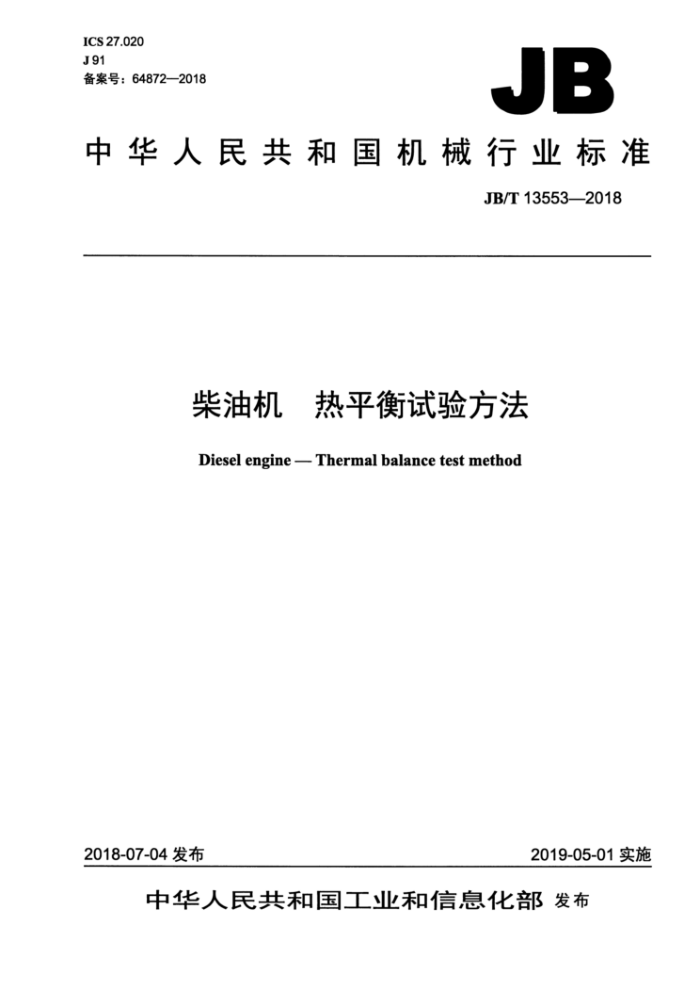

ICS 27.020 J91 备案号：64872—2018
JB
中华人民共和国机械行业标准
JB/T 135532018
柴油机 热平衡试验方法
Diesel engine -- Thermal balance test method
2018-07-04 发布
2019-05-01实施
中华人民共和国工业和信息化部 发布 JB/T13553—2018
目 次
前言. 范围
n
1
2规范性引用文件 3术语和定义 4试验条件 5试验设备及检测装置要求. 6试验方法
数据整理、热平衡计算
7
7.1数据整理 7.2热平衡计算 8试验报告. 附录A（资料性附录） 柴油机热平衡热量分配计算格式，附录B（资料性附录） 柴油机热平衡热量分布图.
0000:
图1柴油机热平衡试验装置示意图图 B.1 柴油机热平衡热量分布，
表1热平衡试验测量参数表. 表A.1柴油机热平衡热量分配计算表 JB/T13553—2018
前 言
本标准按照GB/T1.1一2009给出的规则起草。 本标准由中国机械工业联合会提出。 本标准由全国内燃机标准化技术委员会（SAC/TC177）归口。 本标准起草单位：昆明云内动力股份有限公司、重庆车辆检测研究院有限公司、上海内燃机研究
所、常柴股份有限公司、雪龙集团股份有限公司、上海汽车集团股份有限公司商用车技术中心。
本标准主要起草人：余建云、陈丽琼、曹文明、谢亚平、程用科、石卢月、郭华、杨世寿、石来华、 贺频艳、孟红霞。
本标准为首次发布。
II JB/T13553—2018
柴油机热平衡试验方法
1 范围
本标准规定了柴油机热平衡试验方法。 本标准适用于中小功率柴油机，其他自前尚无合适标准的内燃机也可参照执行。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文
件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T1147.1中小功率内燃机第1部分：通用技术条件 GB/T1147.2中小功率内燃机第2部分：试验方法 GB 11122—2006 柴油机油 GB17411—2015船用燃料油 GB/T18297一2001汽车发动机性能试验方法 GB 19147—2016 车用柴油 GB/T21404一2008内燃机发动机功率的确定和测量方法一般要求
3 术语和定义
下列术语和定义适用于本文件。
3.1
环境温度 environment temperatue 柴油机测试时试验室空气的平均温度。
3.2
柴油机热平衡 diesel engine thermal balance 柴油机机油温度、冷却液温度、排气温度、进气温度与环境温度的差值达到稳定，即在2min以内
各温度波动应在士1℃范围内。 3.3
小循环minor cycle 柴油机冷却液仅在柴油机内部进行循环。
3.4
大循环major cycle 柴油机冷却液在柴油机与热交换器间进行循环。
4试验条件
4.1试验前制造厂应提供必要的柴油机技术文件，试验样机应符合产品图样和技术文件的要求。 4.2试验用柴油的质量应符合制造厂使用说明书或按柴油机用途符合GB17411一2015或GB19147- 2016的规定。
1 JB/T 13553—2018
4.3试验用机油的质量应符合制造厂使用说明书或GB11122一2006的规定。 4.4试验用柴油机应按制造厂试验规范进行磨合或经45h磨合，其性能（功率、油耗、扭矩等）应满足GB/T1147.1的规定。 4.5试验环境为GB/T21404一2008规定的标准基准状况，若试验时的环境状况（大气压力和进气温度）偏离标准基准状况，需按GB/T21404一2008的规定进行换算，并在试验报告中予以说明。非道路用柴油机加权燃料消耗率测量时，若环境状况不是标准基准状况，不对加权燃料消耗率进行修正。 4.6其他试验条件应符合GB/T1147.2的规定。
5试验设备及检测装置要求
5.1试验用测量设备、仪器及仪表等应经有资质的计量单位检定或校准合格，并在使用有效期内。 5.2试验设备精度应符合GB/T21404一2008的规定。 5.3测量装备推荐采用直读式或自动记录式。
6试验方法
6.1柴油机热平衡试验装置如图1所示。
水冷中冷器
气缸盖气缸体
冷却器
柴油机
水泵
图1柴油机热平衡试验装置示意图
6.2柴油机热平衡试验时，柴油机不带风扇、水箱，不装节温器并堵死小循环，柴油机冷却液仅进行大循环。柴油机外接试验台冷却器（冷却柴油机冷却液）和水冷中冷器（冷却柴油机进气空气），冷却器应能控制柴油机冷却液进口温度，水冷中冷器应能控制柴油机进气温度；其他附件应符合GB/T 21404一2008中总功率试验对附件的要求。对于电控柴油机，试验前应取消过热保护限制。 6.3柴油机热平衡试验过程中需要测量的参数见表1。
表1热平衡试验测量参数表
计量单位
序号 1
测量参数
符号 Pa kPa 在样机试验室内不受阳光直射和热辐射处测量
测量位置
试验室环境大气压（绝对）
在远离机体的位置，推荐在进气系统空气滤清器前150mm以上直管处测量；传感器应逆气流安装，端头位于气流中心，并进行热屏蔽
2
环境温度
Ta
℃
