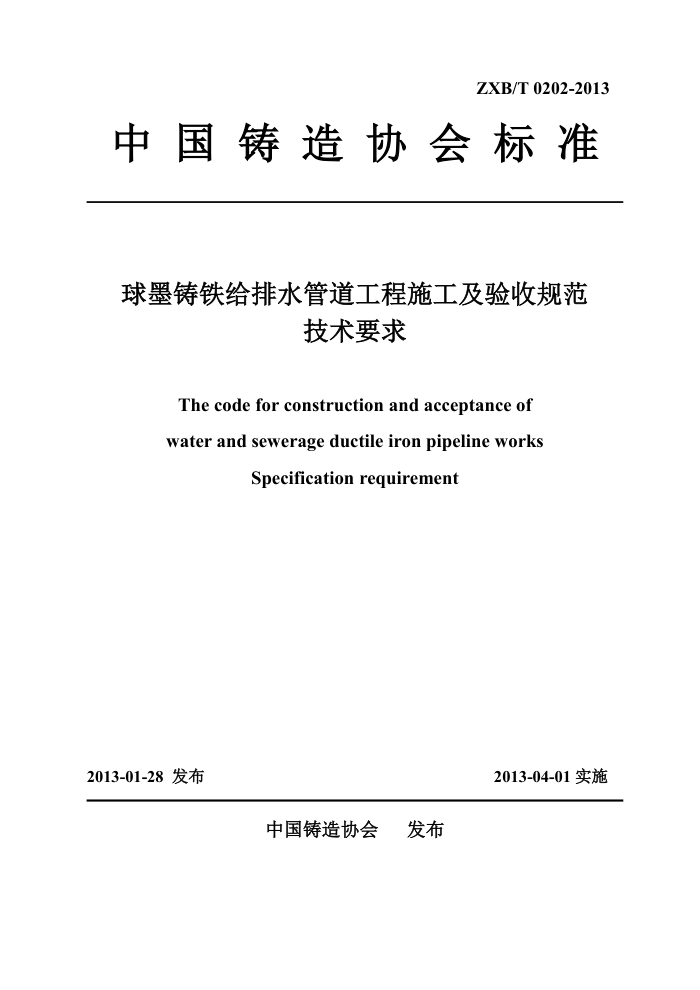

ZXB/T 0202-2013
中国铸造协会标准
球墨铸铁给排水管道工程施工及验收规范
技术要求
The code for construction and acceptance of water and sewerage ductile iron pipeline works
Specification requirement
2013-01-28 发布
2013-04-01实施
中国铸造协会 发布 ZXB/T 0202-2013
目 次
前言. 1适用范围 2规范性引用文件 3术语和定义 4一般原则. 5搬运及储存， 6管道沟槽 7管道沟槽地基处理 8管道施工和安装 9沟槽回填 10切管和校圆， 11涂层修补 12现场水压测试. 13工程验收和交接. 14胶圈存储
4
9
10 19 21 22 23 25 26 ZXB/T0202-2013
前言
本规范按照GB/T1.1《标准化工作导则第1部分：标准的结构和编写规则》和GB/T 1.2《标准化工作导则第2部分：标准中规范性技术要素内容的确定方法》的规定编写。
本规范由中国铸造协会铸管及管件分会提出。 本规范由中国铸造协会归口。
本规范主起草单位：中国铸造协会铸管及管件分会、新兴铸管股份有限公司。 本规范起草单位：圣戈班管道系统有限公司、安钢集团永通球墨铸铁管有限责任公
司、本溪北台铸管股份有限公司、山东球墨铸铁管有限公司、高平市弦氏铸管有限公司、 徐州光大铸管有限公司、普城市春晨兴汇实业有限公司、山西光华铸管有限公司、山西骏通铸管有限公司、邯郸金鑫铸管有限公司、迁安市津唐球墨铸管有限公司、马鞍山中澜橡塑制品有限公司。
本规范主要起草人：薛纪二、胡家、董建忠、刘俊锋、孙恕、梁胜国、王海玲、 李先亮、朱永昌、何根、王林慧、王瑞、余银波、王雷军、郭书建、许广荣、沈春兰。
本规范于2013年1月首次发布。 ZXB/T0202-2013
1适用范围
本规范依据GB50268-2008《给水排水管道工程施工及验收规范》规定中要求，对球墨铸铁管道（含C等级）的工程施工、安装，提出较为详细、具体的技术要求。
本规范适用于新建、扩建和改建的室外给水排水管道工程施工及验收，不适用于工业企业中具有特殊要求的给排水管道施工及验收
2规范性引用文件
下列文件中的一些条款通过本规范的引用而成为本规范的条款。凡是注明日期的引
用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用与本规范。凡是不注日期的引用文件，其最新版本适用于本规范
GB/T1348球墨铸铁件 GB/T5611铸件尺寸公差 GB5749生活饮用水卫生标准 GB/T6414铸件尺寸公差与机械加工余量 GB/T9441球墨铸铁金相检验 GB/T9876给、排水管道用橡胶密封件圈胶料 GB/T13295水及燃气用球墨铸铁管、管件和附件 GB/T17219生活饮用水输配水设备及防护材料的安全性评价标准 GB/T17458球墨铸铁管水泥砂浆离心法衬层新拌砂浆的成分检验 GB/T17459球墨铸铁管沥青涂层 GB/T24596球墨铸铁管和管件聚氨酯涂层 GB/T26081污水用球墨铸铁管、管件和附件 GB50268给水排水管道工程施工及验收规范 HG/T3091橡胶密封件给、排水管及污水给、排水管接口封件圈材料规范 ISO2531输水用球墨铸铁管、管件、附件和接头 BSEN545给水管线用球墨铸铁管、管件、附件及接头要求和试验方法 BSEN598污水处理用球墨铸铁管、管件、附件及接头要求和试验方法
3术语和定义
下列术语和定义适用于本规范，
3.1球墨铸铁ductileiron
其析出的石墨大部或全部呈球状形态的铸铁。
1 ZXB/T 0202-2013
3.2铸管pipe
端部有承、插口或法兰，内孔均匀、轴线成直线的铸件。 注：不包括作为管件的盘承套管、盘插管和承套等。
3.3管节pipesection
一般指单根铸管，也包含在施工中截短的铸管，
3.4管件fitting
可使管线偏转、改变方向或口径、不同于直管的铸件。 注1：盘承、盘插和承套属于管件。 注2：盘承套管、盘插管和承套也属于管件。
3.5插口spigot
管或管件的插入端。 3.6承口socket
管或管件的承接端，连接下一部件的插口。 3.7密封圈gasket
接口密封用部件。密封圈通常包括胶圈、隔离圈、支撑圈等。 3.8柔性管道flexiblepipeline
在采用柔性接口的球墨铸铁管的管道属于柔性管道。即适应外荷载作用下变形显著的管道，竖向荷载大部分由管道两侧土体所产生的弹性抗力所平衡，管道的失效通常由变形造成而不是管壁的破坏。 3.8排（污）水管道drainage(sewerage)pipeline
用于收集建筑物的废水和雨水，并输送到处理地的管道系统。 3.9接口joint
管和管或管件之间的连接处，通常采用密封圈或密封垫密封。 3.10柔性接口flexiblejoint
轴向具有一定伸缩性和偏转角度功能的接口。 3.11自锚式接口restrainedjoint
具有防止组装接口拨脱功能的接口。 3.12公称直径(DN）nominalsize
用于设计参考的指定字母和数字，表示管线系统中部件的尺寸。 注：由字母DN后接无量纲整数组成，与端部连接内径、外径的物理尺寸有间接关系，单位为
mm。
2 ZXB/T 0202-2013
3.13公称压力(PN）nominalpressure
用于设计参考的指定字母和数字，表示压力，修约为整数。 注：由字母PN后接无量纲整数组成，具有相同公称直径DN和公称压力PN的部件具有相互
匹配的尺寸。
3.14密封试验压力sealtestpressure
在制造过程中为确保密封而使用的压力。 3.15允许工作压力allowableoperatingpressure（PFA）
部件可长时间安全承受的最大内部压力，不包括冲击压。
注：该压力为在PMA=1.2PFA时，理想状态下的理论计算压力。 3.16现场允许试验压力allowablesitetestpressure(PEA)
用以检测管线的完整和密封性，新近安装在地面上或掩埋在地下的部件在相对短时间内可承受的最大内部压力。
注：该试验压力与系统试验压力不同，但同管线的设计压力有关。压力管道验收现场水压试验
执行GB50268之9.2规定。
3.17椭圆度0vality
管节截面的不圆度，采用公式（1）计算得出：椭圆度=100×（A1-A2）／（A+A2）式中：A—直径最大轴直径，单位为mm;
(1)
A2——直径最小轴直径，单位为mm。
3.18标准长度standardizedlength
管的直管和管件的主体或支管的长度。 注1：承插管和管件的标准长度标注为Lu（支管为lu）。法接口管和管件的标准长度表示为L
（支管为1）。
注2：法兰接口管及管件的标准长度L（支管为1）等于总长度。承插管及管件的标准长度Lu
（支管为lu）等于总长度减去承口深度。
3.19开槽施工trenchinstallation
从地表开挖沟槽，在沟槽内敷设管道(渠)的施工方法。 3.20不开槽施工trenchlessinstallation
在管道沿线地面下开挖成形的洞内敷设或浇筑管道(渠)的施工方法，有顶管法、盾构法等。 3.21管道交叉处理pipelinecrossprocessing
3
